О механике для 3D-принтера

Механика для 3D-принтера - это компоненты, из которых формируются направляющие и приводные узлы координатных осей. К ним относятся профильные рельсы с каретками, цилиндрические направляющие с линейными подшипниками, ходовые винты и сопрягаемые с ними гайки.

При проектировании или ремонте 3D-принтера важно учитывать совместимость сопрягаемых элементов. Например, каретки для 3D-принтера должны соответствовать используемому профильному рельсу, а ходовые винты - гайкам по профилю резьбы, номинальному размеру и другим рабочим параметрам.

Какие компоненты используются в механике 3D-принтера

Конструкция координатных осей может быть различной, поэтому набор деталей зависит от схемы конкретного оборудования. Основные группы компонентов выполняют разные задачи.

• Профильные направляющие формируют жесткую линейную опору и задают траекторию движения совместимой каретки.
• Линейные каретки перемещаются по профильному рельсу и соединяются с подвижной частью механизма.
• Линейные подшипники используются для перемещения по цилиндрическим направляющим соответствующего диаметра.
• Ходовые винты работают в паре с гайкой и используются для преобразования вращения двигателя в поступательное движение.

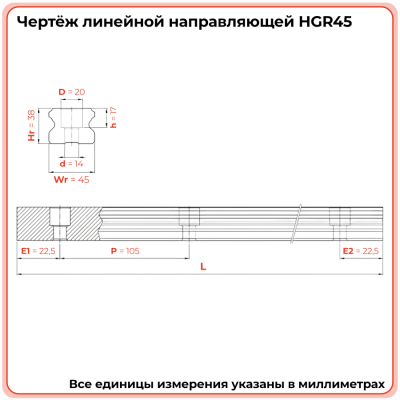

Профильные направляющие и каретки

Профильный рельс и каретка образуют единую систему линейного перемещения. Каретка движется вдоль направляющей на телах качения и передает на рельс нагрузку от стола, экструдера, портала или другого подвижного элемента.

Такая конструкция применяется там, где требуется ограничить нежелательные перемещения подвижного узла и обеспечить его движение по заданной траектории.

• Профиль рельса должен соответствовать внутренней геометрии каретки.
• Типоразмер влияет на габариты и характеристики всей направляющей системы.
• Форма каретки должна соответствовать монтажной площадке подвижного элемента.
• Количество и расположение опор выбирают с учетом массы, размеров и действующих на ось моментов.

Линейные подшипники и цилиндрические направляющие

Другой вариант построения линейной оси - цилиндрическая направляющая с перемещающимся по ней линейным подшипником. В таком узле вал задает направление движения, а подшипник служит подвижной опорой для закрепленного на нем элемента конструкции.

Линейные подшипники могут различаться формой наружной части, длиной, наличием фланца и другими конструктивными особенностями. Основным параметром сопряжения с направляющей является внутренний диаметр.

• Диаметр направляющей должен соответствовать внутреннему диаметру подшипника.
• Наружные размеры учитываются при установке подшипника в корпус или другую монтажную деталь.
• Исполнение корпуса определяет способ соединения с подвижной частью механизма.
• Состояние поверхности вала влияет на движение и работу подшипника.

Ходовые винты

Ходовой винт является частью винтовой передачи. При его вращении сопряженная гайка перемещается вдоль оси либо, в зависимости от кинематической схемы, перемещается сам винт относительно закрепленной гайки.

В механике 3D-принтера такая передача может использоваться для перемещения платформы, портала или инструментального узла. Конкретная схема зависит от конструкции оборудования.

• Номинальный диаметр должен соответствовать сопрягаемой гайке.
• Шаг резьбы влияет на кинематику винтовой передачи.
• Ход резьбы необходимо отличать от шага: в многозаходных исполнениях эти параметры могут различаться.
• Направление резьбы должно соответствовать гайке и принятой схеме перемещения.
• Длина винта выбирается с учетом требуемого хода, опор и компоновки привода.

Как сочетаются элементы координатной оси

Линейная ось обычно включает как минимум направляющую систему и механизм привода. Их характеристики должны быть согласованы между собой и с конструкцией перемещаемого узла.

• Профильный рельс + каретка. Используются как совместимая рельсовая пара.
• Цилиндрическая направляющая + линейный подшипник. Сопрягаются прежде всего по диаметру и конструкции подвижной опоры.
• Ходовой винт + гайка. Должны соответствовать друг другу по типу резьбы, размеру, шагу или ходу и направлению.

Привод может располагаться между направляющими, сбоку от них или в другой части механизма. Важно, чтобы создаваемое им усилие не вызывало недопустимого перекоса подвижного элемента относительно опор.

Что учитывать для осей X, Y и Z

Принцип выбора механики определяется не буквенным обозначением оси, а ее нагрузкой, ориентацией и компоновкой. Один и тот же тип направляющей системы может применяться на разных координатах, если его характеристики подходят для конкретного механизма.

• Масса подвижной части влияет на нагрузку направляющих, кареток и привода.
• Положение центра нагрузки определяет моменты относительно опор.
• Ускорения и реверс создают динамические нагрузки на компоненты механизма.
• Ориентация оси особенно важна для вертикального перемещения, где необходимо учитывать действие силы тяжести.
• Рабочий ход влияет на требуемую длину направляющих и винтовой передачи.

Жесткость и точность механики

Точность позиционирования зависит не от одной детали, а от всей механической системы. На результат влияют жесткость направляющих и основания, зазоры в приводе, качество монтажа, расположение опор и деформации под нагрузкой.

Увеличение размеров отдельных компонентов само по себе не гарантирует более точную работу. Параметры механики необходимо согласовывать с массой подвижных элементов, скоростью, ускорениями и требованиями конкретного оборудования.

Как подобрать механику для 3D-принтера

Для ремонта существующего оборудования подбор начинают с определения конструкции каждой оси и маркировки установленных компонентов. При проектировании новой системы сначала выбирают кинематическую схему, после чего рассчитывают и подбирают направляющие и приводные элементы.

• Определите тип направляющей. Профильный рельс и цилиндрический вал требуют разных подвижных опор.
• Проверьте совместимость сопрягаемых деталей. Каретка должна подходить к рельсу, подшипник - к валу, гайка - к винту.
• Учитывайте нагрузку. Важны масса подвижной части, положение центра тяжести и рабочие усилия.
• Определите рабочий ход. Он влияет на длину направляющих и элементов привода.
• Проверьте монтажные размеры. Особенно это важно при замене без изменения существующей конструкции.
• Учитывайте параметры винтовой передачи. Диаметр, шаг или ход и направление резьбы должны соответствовать выбранной гайке.
• Проверьте условия работы. Скорость, ускорения, загрязнение и режим смазывания могут влиять на выбор механики.

Монтаж и эксплуатация

Работа координатной системы зависит от качества установки компонентов. Перекос направляющих, несоосность винта и гайки или деформация монтажной базы могут увеличивать сопротивление движению и создавать дополнительные нагрузки.

• монтажные поверхности должны быть ровными и подготовленными к установке направляющих;
• параллельные направляющие необходимо правильно выставлять относительно друг друга;
• ходовой винт и гайка не должны принудительно компенсировать ошибки геометрии оси;
• после сборки необходимо проверять равномерность перемещения на всей длине хода;
• смазывание и обслуживание выполняют с учетом конструкции конкретных направляющих, подшипников и винтовых пар.
