Артикул:
LRM102DTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
10x2
Длина С, мм
—
20
Все характеристики
1 155 руб.
/шт Есть в наличии: 14
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
LRM 10-2-D — бронзовая гайка Tr10x2 для рабочих осей

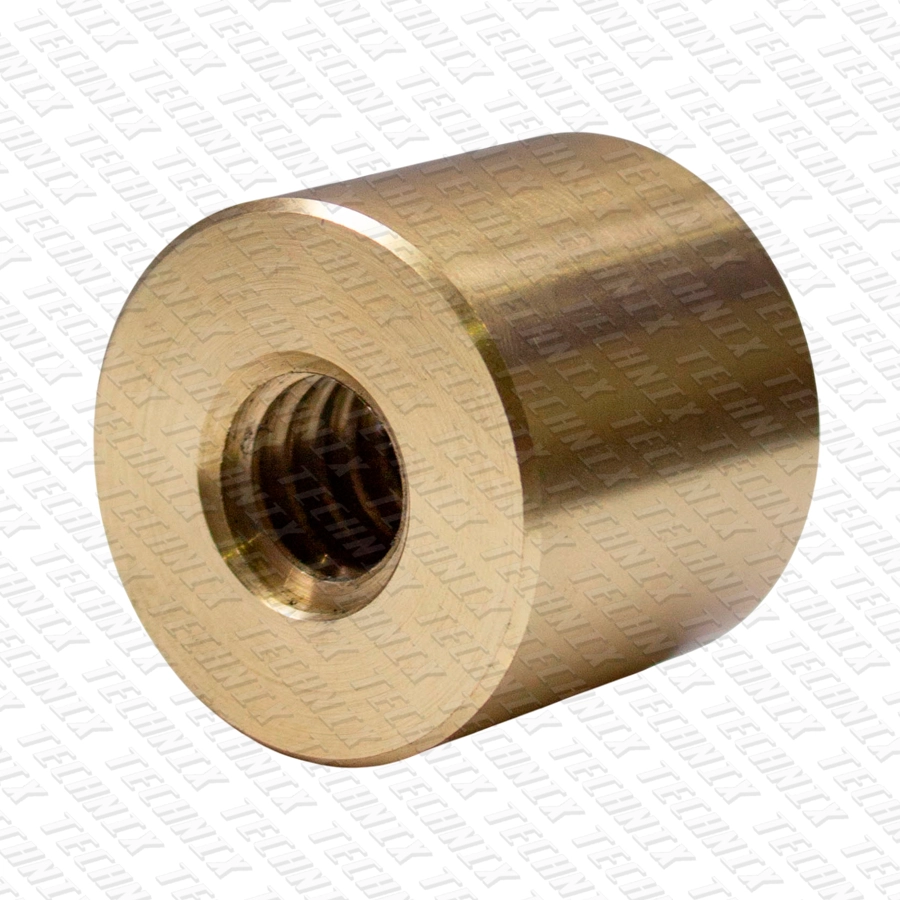

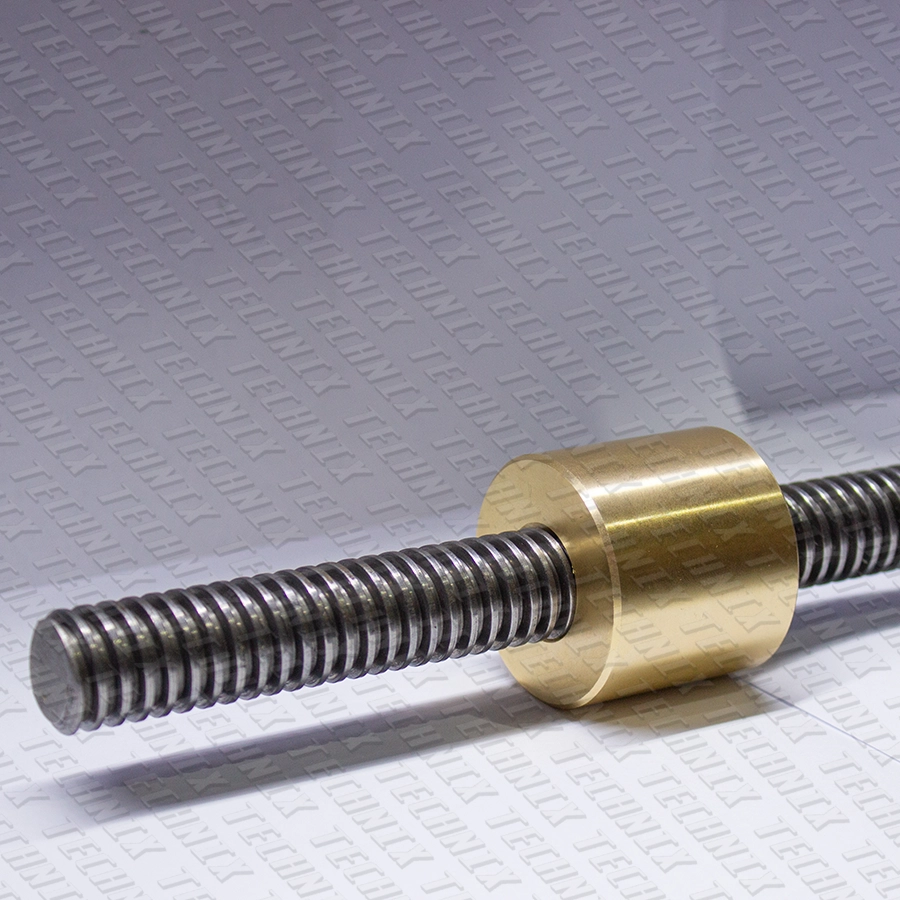

Гайка трапецеидальная LRM 10-2-D TECHNIX PRO — бронзовая цилиндрическая гайка Ø22 × 20 мм с правой резьбой Tr10x2 для винта TR10x2. Пара бронза–сталь в передаче винт–гайка классическая: трение невысокое, витки переносят большое давление, винт почти не изнашивается. При длительной работе LRM 10-2-D несёт около 1,5 кН — втрое больше стальной гайки того же диаметра — и допускает примерно втрое большие обороты. Её ставят на оси Z небольших фрезерных и гравировальных станков, в подъёмные столики, позиционеры, дозаторы и регулировочные механизмы. Ниже разобрано, о чём стоит знать при выборе бронзы: самоторможение у неё есть, но с небольшим запасом.

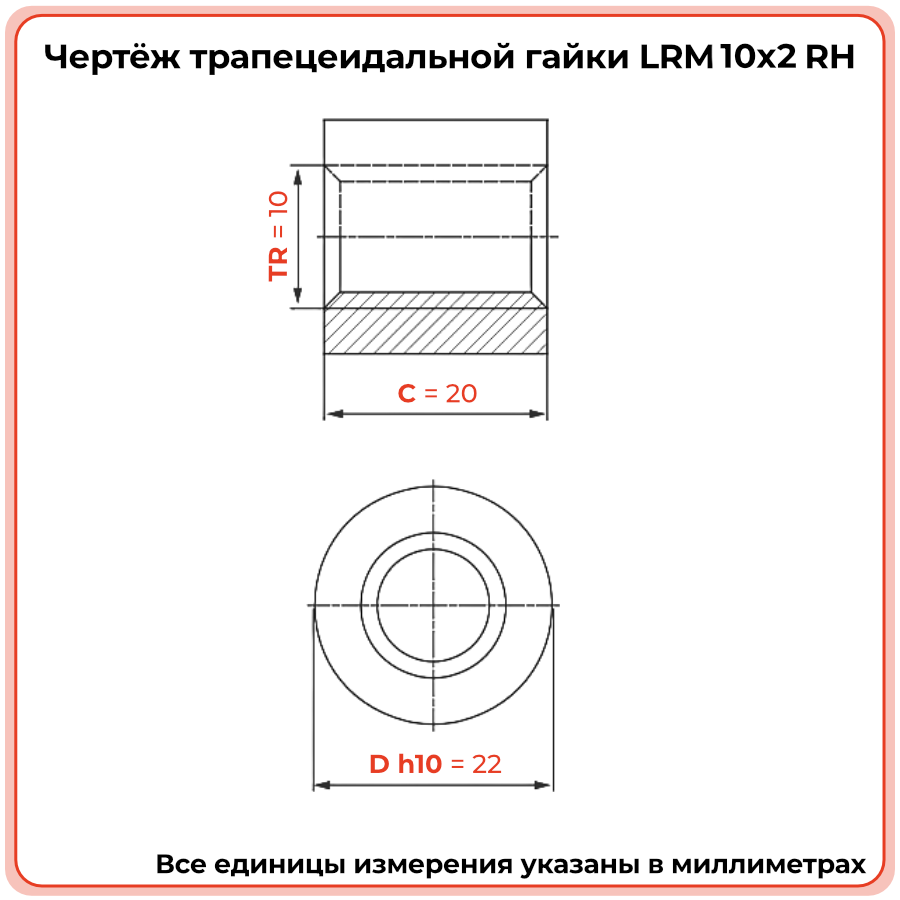

Гайка LRM 10-2-D: наружный диаметр 22 мм, длина 20 мм, внутренняя резьба Tr10x2 правая, диаметр по вершинам витков гайки D₁ ≈ 8 мм, бронза.
Нажмите на параметр или на элемент чертежа.
Держит ли LRM 10-2-D груз без тормоза
Пара самотормозит, если угол трения в резьбе больше угла подъёма витка. Для TR10x2 угол подъёма около 4,05°. Угол трения зависит от того, в каком состоянии пара и какая на ней смазка, а у бронзы он небольшой. Поэтому запас удержания у LRM 10-2-D сильно меняется с условиями работы:
| Состояние пары | Коэффициент трения μ | Запас самоторможения | Что это значит |
|---|---|---|---|
| Сборка без смазки, первые ходы | ≈ 0,15 | +4,8° | держит уверенно, но так работать нельзя: витки быстро изнашиваются |
| Консистентная смазка, обычная работа | ≈ 0,10 | +1,9° | держит в покое |
| Жидкое масло, приработанная пара | ≈ 0,08 | +0,7° | на грани: может проскальзывать |
| Вибрация или удары и хорошая смазка | ≈ 0,06 (эффективный) | −0,5° | груз может медленно сползать |
Горизонтальным осям, где груз не давит вдоль винта, это не важно. На вертикальной оси без вибрации LRM 10-2-D со смазкой держит. На вертикальной оси с вибрацией, например рядом со шпинделем или компрессором, нужен удерживающий момент двигателя (шаговый мотор под током его даёт), тормоз или стальная гайка KSM 10-2-D с запасом 4,8°.
LRM 10-2-D или стальная KSM 10-2-D
Обе гайки цилиндрические Ø22 и встают в одну расточку. Стальная KSM 10-2-D короче — 15 мм. Сравнение на винте TR10x2 со смазкой:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 10-2-D | KSM 10-2-D |
|---|---|---|
| Нагрузка по износу | ≈ 1,5 кН | ≈ 0,5 кН |
| Обороты, об/мин | ≈ 635 | ≈ 212 |
| КПД пары | 40 % | 31 % |
| Удержание груза | 1,9° | 4,8° |
| Длина гайки | 20 мм | 15 мм |
| Цена (оценка) | дороже | дешевле |
Итог: рабочая ось, которая ходит часто и быстро, или нагрузка больше 50 кг на винт — LRM 10-2-D. Редкие перемещения, прижим или юстировка под вибрацией — стальная KSM 10-2-D.
Калькулятор гайки Tr10x2: нагрузка, момент, обороты
Проверьте режим для бронзовой гайки и сравните её с цилиндрическими гайками Ø22 из других материалов:
p = F / 215 мм² ≤ 7 МПа
Давление на витки LRM 10-2-D при длительной работе.
T = F · d2 / 2 · tg (φ + ρ′)
Момент подъёма; d2 = 9 мм, φ ≈ 4,05°, для бронзы около 0,8 Н·м на 1 кН.
ρ′ − φ > 0
Условие самоторможения, ρ′ = arctg (μ / cos 15°).
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры даны для работы со смазкой, площади контакта — по карточкам TECHNIX. Подобрать гайку под режим.
Гайки Tr10x2 в каталоге TECHNIX
Правые гайки работают с винтом TR10x2. В обозначении D — правая резьба, G — левая. Все цилиндрические гайки этого размера имеют наружный диаметр Ø22.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 10-2-D | бронза | цилиндр Ø22 × 20 | 215 мм² | правая |
| LRM 10-2-G | бронза | цилиндр Ø22 × 20 | 215 мм² | левая |
| KSM 10-2-D | сталь | цилиндр Ø22 × 15 | 169 мм² | правая |
| KSM 10-2-G | сталь | цилиндр Ø22 × 15 | 169 мм² | левая |
| LKM 10-2-G | капролон | цилиндр Ø22 × 20 | 225 мм² | левая |

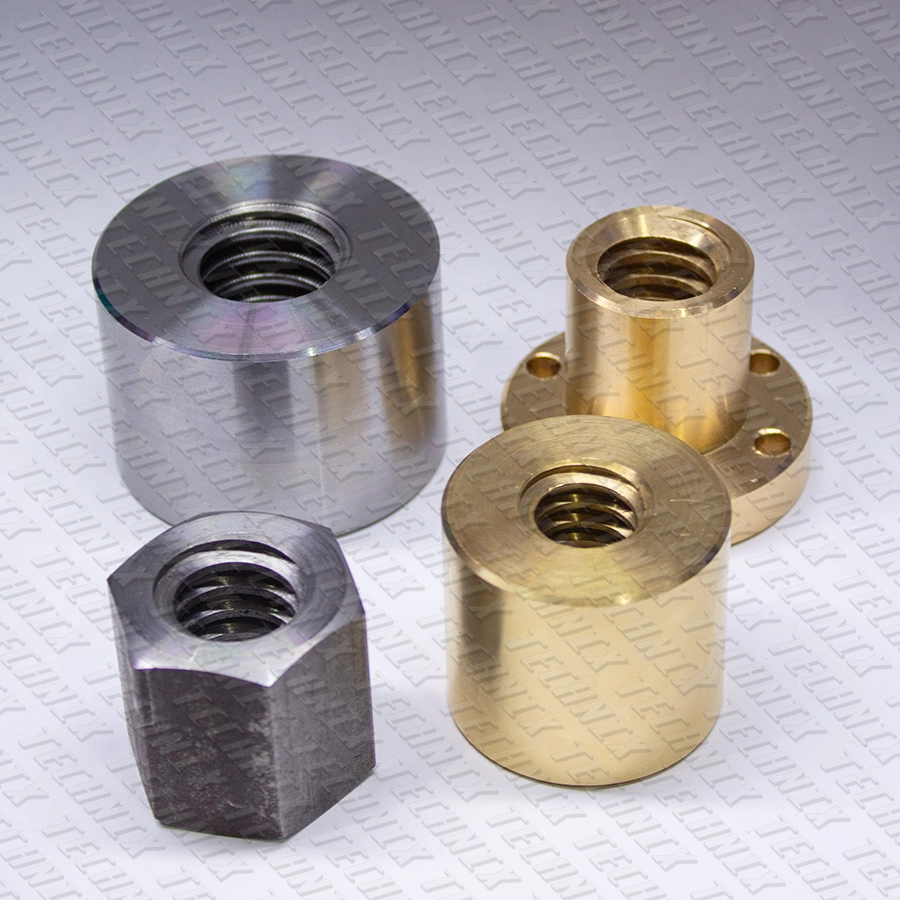

| BFM 10-2-D | бронза | с фланцем | — | правая |
| PFR 10-2-D | нейлон | с фланцем | — | правая |
Если гайку нужно крепить к плоской каретке винтами, а не запрессовывать в расточку, берите бронзовую фланцевую BFM 10-2-D. Материал тот же, а крепление проще.

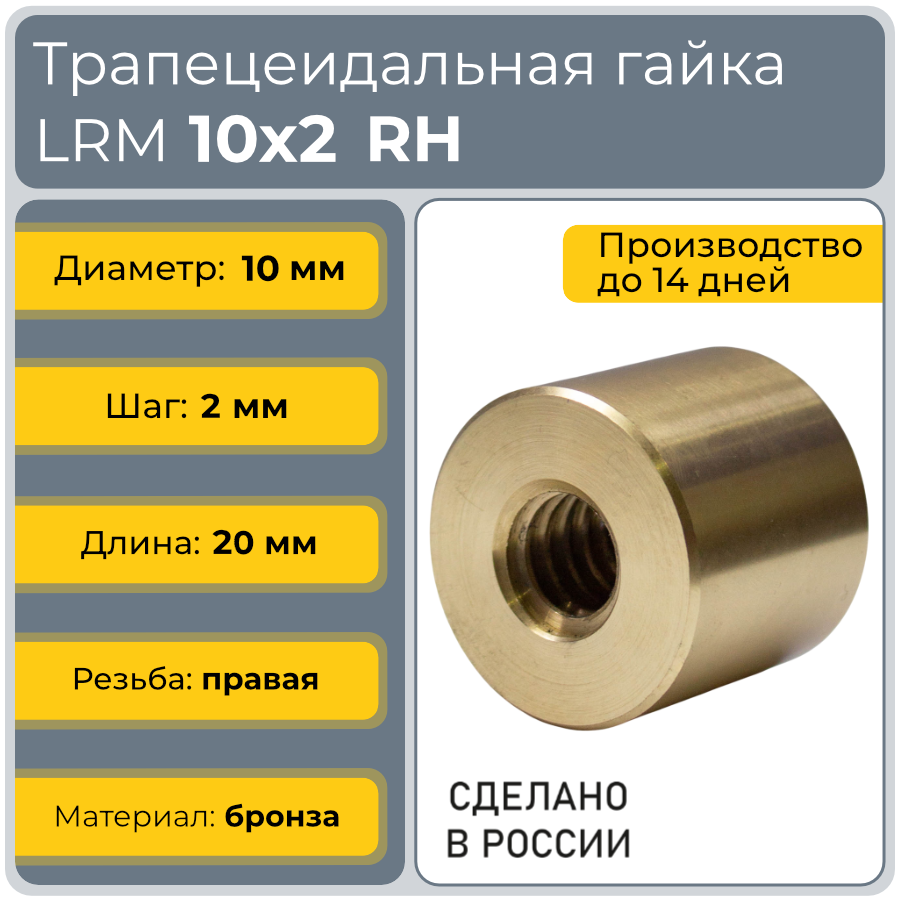

Технические характеристики
| Артикул | LRM102DTECHNIXPRO |
| Серия / типоразмер | LRM / 10x2 |
| Резьба | Tr10x2, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 22 мм, h10 |
| Длина C | 20 мм |
| Площадь контакта | 215 мм² |
| Материал | бронза |
| Совместимый винт | TR10x2, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги и справочная информация — в разделе «Каталоги».
Установка и обслуживание LRM 10-2-D
- Посадка — расточка Ø22 H7. Бронза мягче стали, поэтому запрессовывайте гайку без перекоса, через оправку по торцу, а не ударами.
- Фиксация — стопорный винт в лыску или клей-фиксатор для цилиндрических соединений. Не затягивайте стопорный винт прямо в тело гайки над резьбой: он сожмёт витки.
- Соосность — выставляйте гайку по закреплённому винту. На малом диаметре 10 мм перекос сразу даёт подклинивание.
- Смазка — пластичная, тонким слоем по винту. Без смазки бронза некоторое время работает, но изнашивается в разы быстрее.
- Замена — при осевом люфте около 0,5 мм (¼ шага) или когда ось перестаёт держать положение.
Нужна гайка под ваш корпус? Расточим, проточим под другой диаметр или сделаем лыску под стопор. Винт TR10x2 обработаем под опоры.
МехобработкаЧастые вопросы
К какому винту подходит гайка LRM 10-2-D?
К правому однозаходному винту Tr10x2 по ГОСТ 24737-81 или DIN 103, например TR10x2 TECHNIX PRO. Для винта с левой резьбой нужна LRM 10-2-G.
Какую нагрузку выдерживает бронзовая гайка LRM 10-2-D?
При длительной работе со смазкой — около 1,5 кН, примерно 150 кг на винт: 7 МПа на площадь контакта 215 мм². Это втрое больше, чем у стальной KSM 10-2-D того же диаметра.
Самотормозит ли пара TR10x2 с бронзовой гайкой?
Со смазкой — да, но с небольшим запасом, около 1,9°. При вибрации и жидкой смазке груз может сползать. Для вертикальной оси под вибрацией нужен тормоз, удерживающий момент двигателя или стальная гайка KSM 10-2-D.
С какой скоростью может работать LRM 10-2-D?
При длительной работе — до 0,3 м/с скольжения в резьбе, то есть примерно до 635 об/мин и 1,27 м/мин подачи на винте TR10x2. Стальная пара того же размера ограничена примерно 212 об/мин.
Можно ли эксплуатировать бронзовую гайку без смазки?
Короткое время бронза по стали работает и всухую, но износ витков растёт в разы и падает КПД. Для постоянной работы без смазки подходит капролоновая гайка LKM 10-2 — ценой меньшей нагрузки, около 0,7 кН.
Какой момент нужен, чтобы поднять 80 кг гайкой LRM 10-2-D?
Около 0,62 Н·м на винте без учёта трения в опорах. Со стальной гайкой KSM 10-2-D нужно около 0,81 Н·м. Обычно это укладывается в возможности шагового двигателя NEMA 23 при умеренных оборотах.
Чем LRM 10-2-D отличается от фланцевой BFM 10-2-D?
Материал тот же — бронза, разное крепление. Цилиндрическую LRM запрессовывают в расточку Ø22 и стопорят, фланцевую BFM крепят винтами к плоской детали. Для корпусных узлов удобнее LRM, для кареток из листа или плиты — BFM.
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
10x2
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
22
Длина С, мм
20
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
10
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
215
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
2
