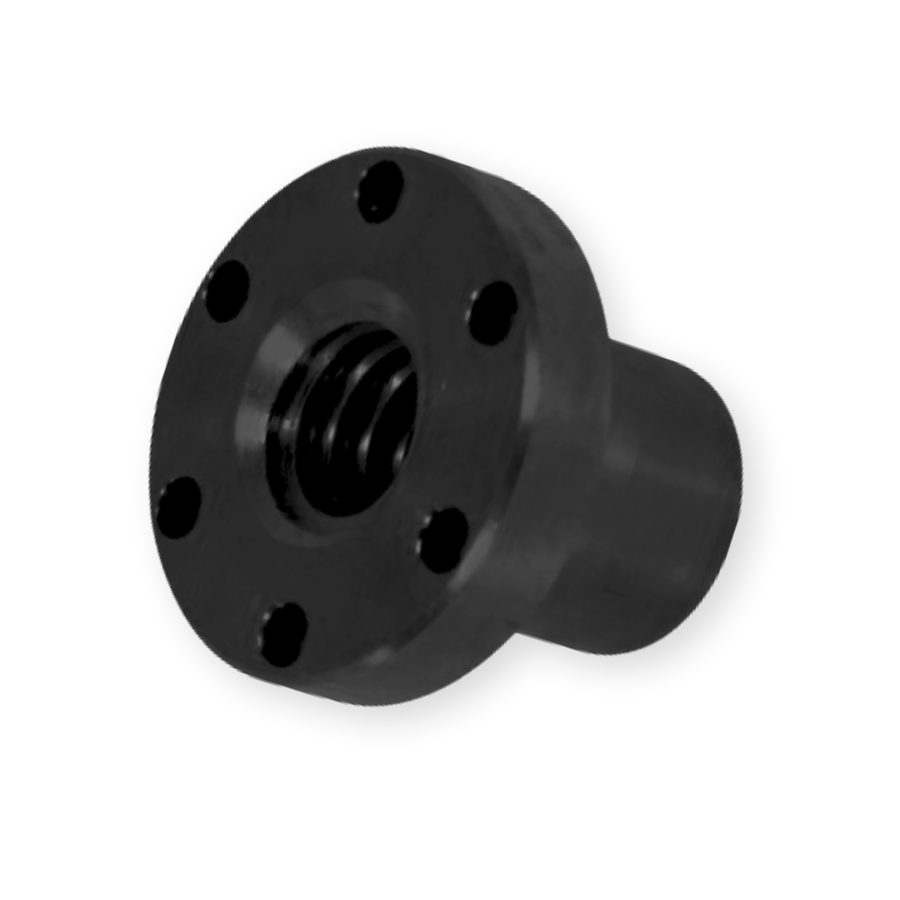

Гайка трапецеидальная с фланцем PFR 10-2-D TECHNIX PRO — полимерная ходовая гайка правого направления с параметрами резьбы 10×2 мм. Компонент предназначен для трансформации крутящего момента вала в поступательное движение в автоматизированных узлах с умеренными осевыми нагрузками. Корпус из нейлона гарантирует плавный ход, отсутствие необходимости в постоянной смазке и высокую устойчивость к коррозионным процессам.

Расшифровка артикула

Кодировка PFR102DTECHNIXPRO систематизирует основные характеристики узла, упрощая подбор совместимых валов и комплектацию приводов. Маркировка соответствует единому корпоративному стандарту линейки.

• PFR — линейка фланцевых гаек из полимеров для винтовых передач.
• 10-2 — номинальный диаметр 10 мм, шаг профиля 2 мм.
• D — индекс правого направления нарезки.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR102DTECHNIXPRO. Перед сборкой убедитесь, что направление резьбы вала совпадает с правым ходом гайки, а геометрические параметры соответствуют типоразмеру 10×2 мм.

Конструкция и устройство

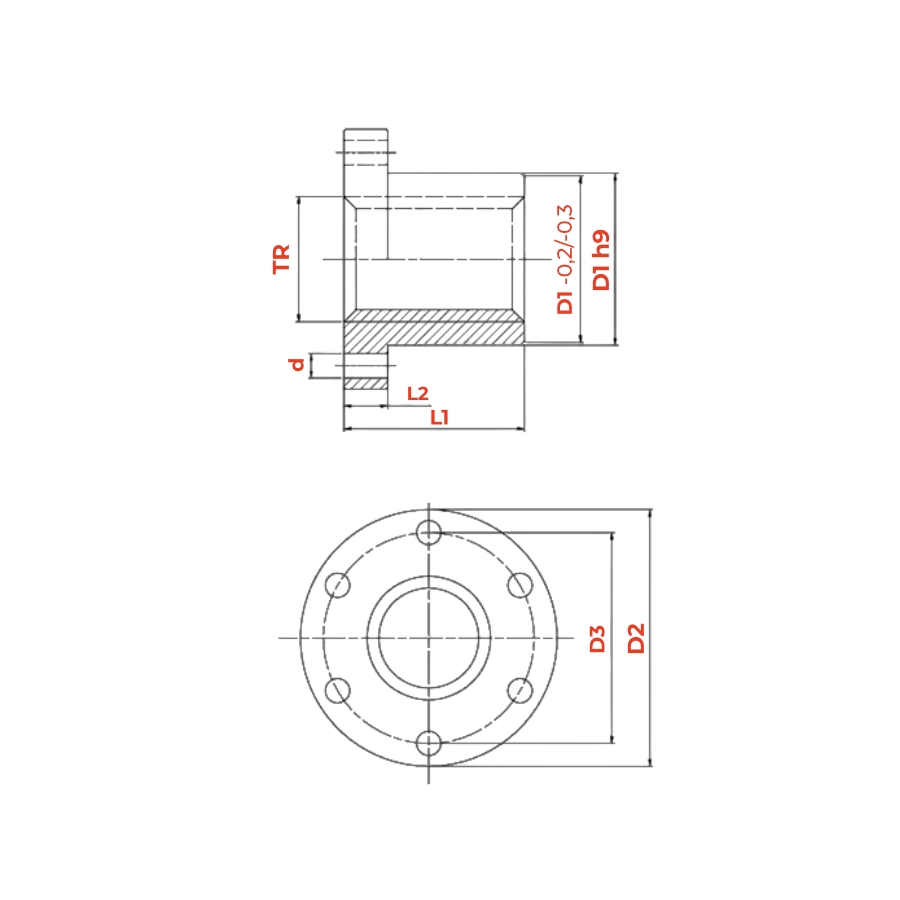

Изделие представляет собой монолитный блок из износостойкого нейлона с отформованным крепёжным буртом. Внутренний профиль нарезан с соблюдением допуска h4/e7, что гарантирует плотное сопряжение с валом и минимальный осевой зазор. Монтажный фланец выполнен с зенковкой под головки винтов, что упрощает фиксацию в условиях ограниченного пространства и предотвращает самопроизвольное ослабление крепежа при вибрациях.

• Цельнолитой нейлоновый корпус с антифрикционными характеристиками.
• Профиль 10×2 мм, правое направление, класс точности h4/e7.
• Бурт диаметром 42 мм с отверстиями под винты М5.
• Посадочный участок: 25 мм.
• Площадь контактной поверхности витков: 250 мм² для оптимизации распределения усилия.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR102DTECHNIXPRO выделена.

Технические параметры и условия эксплуатации

Компонент оптимизирован для работы с валами правого вращения 10×2 мм. Нейлоновая втулка демонстрирует высокие антифрикционные свойства, позволяя эксплуатировать узел в сухих условиях без регулярного обслуживания. Жёсткий фланец обеспечивает точную центровку оси и эффективную передачу осевых нагрузок на опорную плоскость.

• Внутренний диаметр d: 10 мм.
• Шаг профиля: 2 мм.
• Направление: правое.
• Допуск: h4/e7.
• Посадочный диаметр D1: 25 мм.
• Внешний диаметр фланца D2: 42 мм.
• Диаметр окружности крепежа (PCD): 34 мм.
• Диаметр монтажных отверстий: 5 мм.
• Высота фланца L2: 10 мм.
• Общая длина корпуса L: 25 мм.
• Площадь контакта витков: 250 мм².
• Материал: нейлон.
• Рекомендации: диапазон температур от -20 до +80 °С, защита от абразива и стружки, контроль соосности при сборке, визуальный осмотр износа не реже раза в полугодие.

Применяемость

Гайка PFR102DTECHNIXPRO интегрируется в механизмы с правым ходом вала, где критичны снижение инерционных масс, бесшумность и отказ от жидких смазок. Конструкция из полимера оптимальна для систем со средними скоростями и циклическими режимами работы.

• Оси позиционирования в промышленных манипуляторах малой грузоподъёмности.
• Линейные модули на базе шаговых или серводвигателей для конвейерных линий.
• Узлы регулировки высоты и вертикального перемещения в станках.
• Винтовые механизмы в гидравлических и пневматических прессах.
• Лабораторные стенды и дозирующие системы с требованиями к точности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR102DTECHNIXPRO совместимо с типовыми фланцевыми гайками 10×2 мм правого направления. Перед заменой рекомендуется сверять чертёж фланца и допуски профиля.

Для гарантии взаимозаменяемости сверьте габариты фланца, схему крепежа и длину посадочного участка с чертежами вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление?
  При взгляде на торец витки идут снизу вверх слева направо. Индекс D в маркировке подтверждает правый ход. Совмещение с валом возможно только при идентичном направлении нарезки профиля.
• Нужна ли дополнительная смазка?
  Нейлон обладает самосмазывающимися свойствами, поэтому в большинстве режимов смазка не требуется. В условиях высокой запылённости достаточно периодической продувки узла сжатым воздухом для удаления абразива.
• Какой класс точности обеспечивает изделие?
  Допуск h4/e7 гарантирует минимальный осевой зазор и подходит для задач позиционирования с повышенной повторяемостью хода.
• Можно ли эксплуатировать при температурах выше +80 °С?
  Превышение температурного порога снижает прочностные характеристики полимера и может привести к деформации профиля. Для высокотемпературных сред следует применять металлические аналоги.
