KSM 10-2-G — стальная гайка с левой резьбой Tr10x2
Гайка трапецеидальная KSM 10-2-G TECHNIX PRO — стальная цилиндрическая гайка Ø22 × 15 мм с внутренней левой резьбой Tr10x2. Буква G в обозначении означает левую резьбу, правый вариант того же размера — KSM 10-2-D. Левая гайка нужна там, где при вращении в одну сторону две точки механизма должны двигаться навстречу друг другу или в одну сторону с другой, правой гайкой. Это винтовые стяжки и натяжители, симметричные регулировки, механизмы, где поворот рукоятки по часовой стрелке должен отводить узел, а не подводить. Сталь не боится ударов и нагрева и даёт самый большой среди гаек 10x2 запас самоторможения — около 4,8°. Поэтому однажды выставленный размер держится без контргайки.

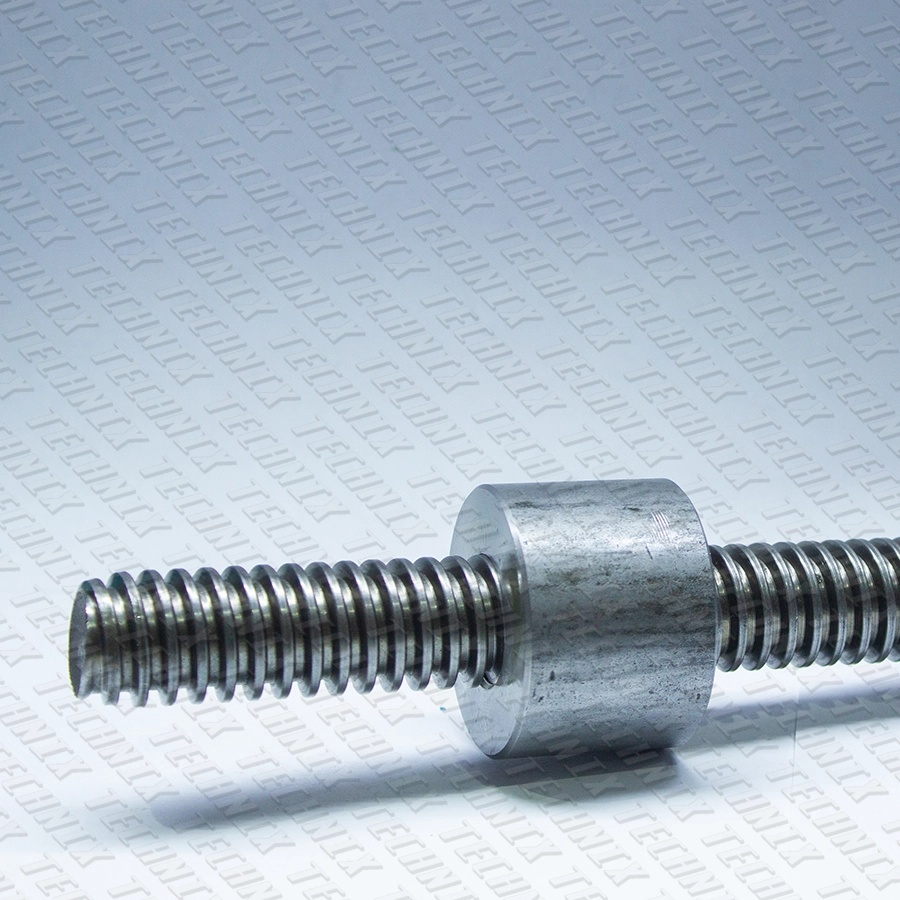

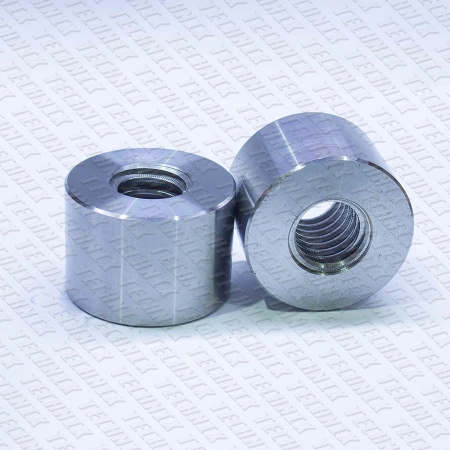

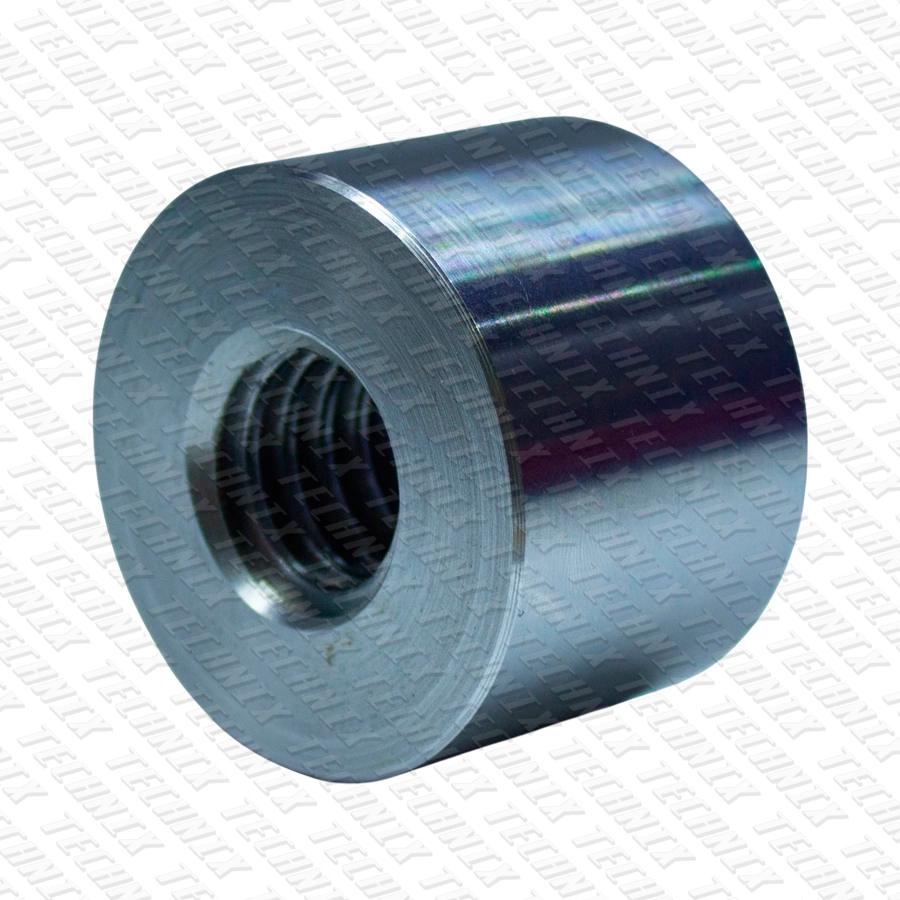

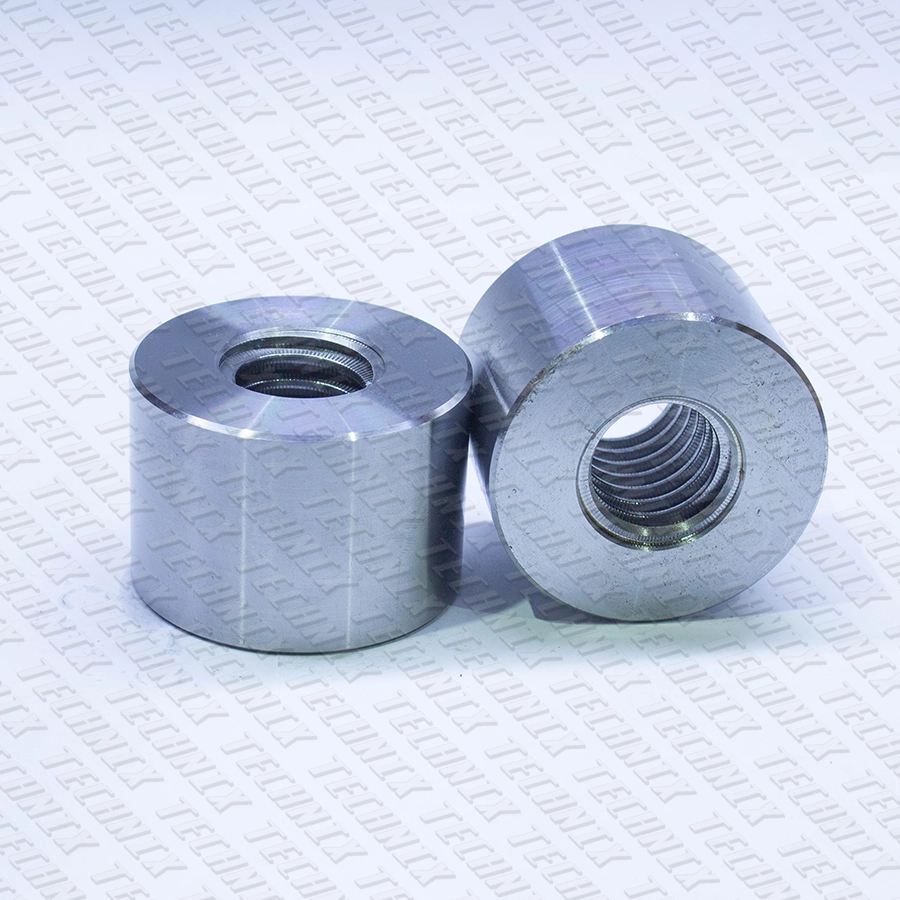

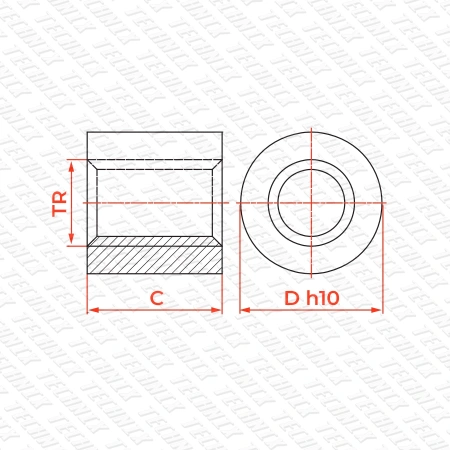

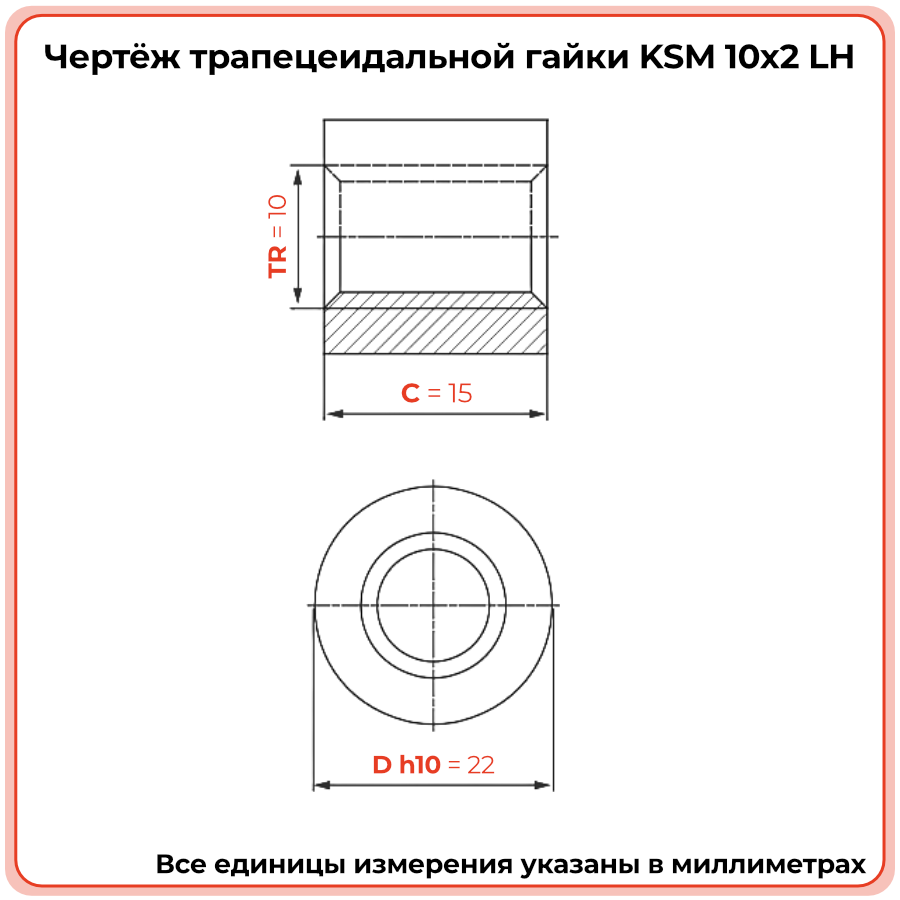

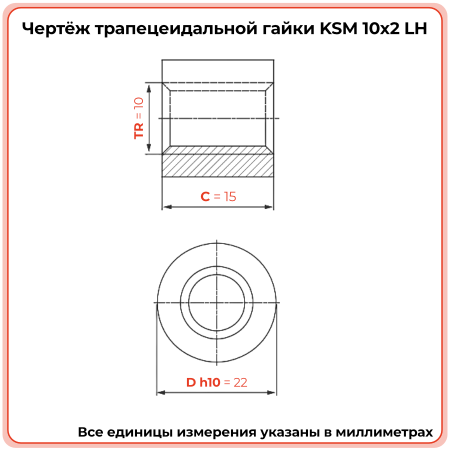

Гайка KSM 10-2-G: наружный диаметр 22 мм, длина 15 мм, внутренняя резьба Tr10x2 левая, диаметр по вершинам витков гайки D₁ ≈ 8 мм, сталь.

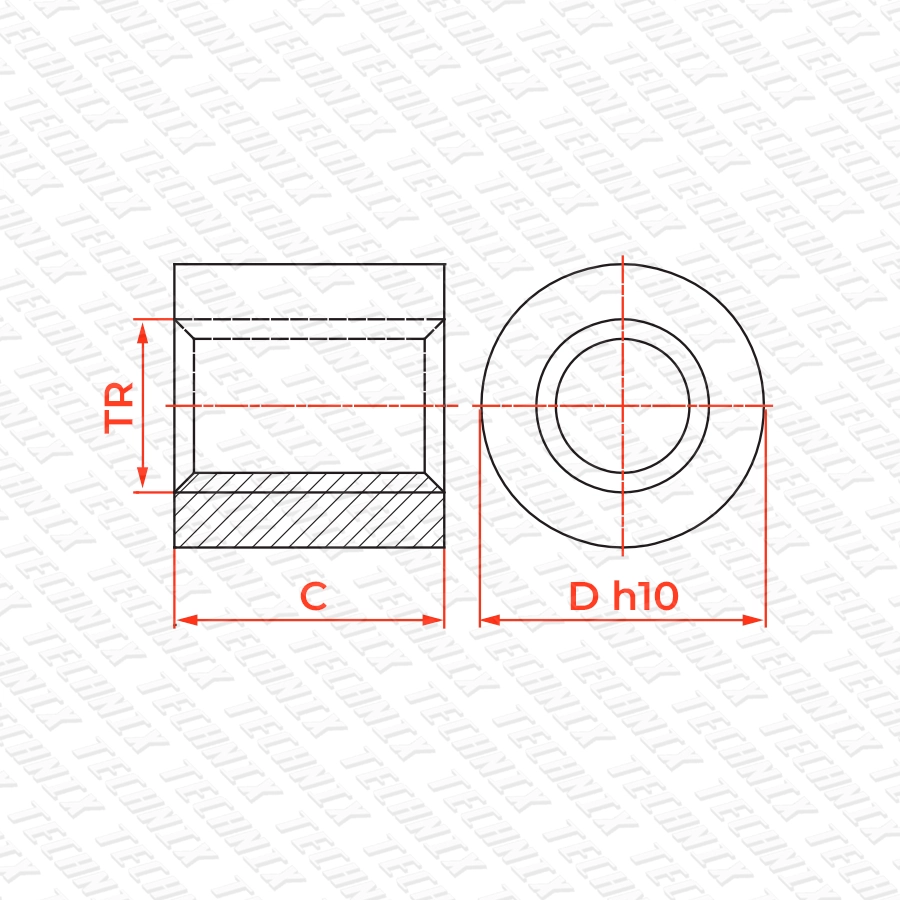

Нажмите на параметр или на элемент чертежа.
Винтовая стяжка на паре KSM 10-2-D + KSM 10-2-G
Самое частое применение левой стальной гайки — стяжка, или талреп на трапецеидальной резьбе. В муфту запрессовывают правую и левую гайки, в них вворачивают правую и левую тяги. При вращении муфты обе тяги втягиваются или выходят одновременно, по 2 мм каждая, и расстояние между точками крепления меняется на 4 мм за оборот. Трапецеидальная резьба держит натяг лучше крепёжной, а стальная пара с запасом самоторможения 4,8° не раскручивается от вибрации.
| Натяжение стяжки | Момент на муфте | Усилие на ключе 150 мм | Комментарий |
|---|---|---|---|
| 0,5 кН (≈ 50 кгс) | ≈ 1,0 Н·м | ≈ 7 Н | натяжение тросов, лент, ограждений |
| 1 кН (≈ 100 кгс) | ≈ 2,1 Н·м | ≈ 14 Н | регулировка рам и тяг, натяжение цепей |
| 2 кН (≈ 200 кгс) | ≈ 4,1 Н·м | ≈ 27 Н | выверка конструкций, распорки |
| 3 кН (≈ 300 кгс) | ≈ 6,2 Н·м | ≈ 41 Н | близко к пределу тяги Ø10 — нужна проверка |
Момент на муфте T = F · d2 · tg (φ + ρ′) — две резьбы, μ ≈ 0,15 для стальной пары со смазкой. В статической стяжке нагрузку ограничивает не износ гайки, а прочность тяги: сечение винта Tr10x2 по впадинам ≈ 44 мм², при 100 МПа это ≈ 4,4 кН. Тяги с правой и левой резьбой Tr10x2 изготавливаются под заказ. Правая гайка KSM 10-2-D для пары есть в каталоге.

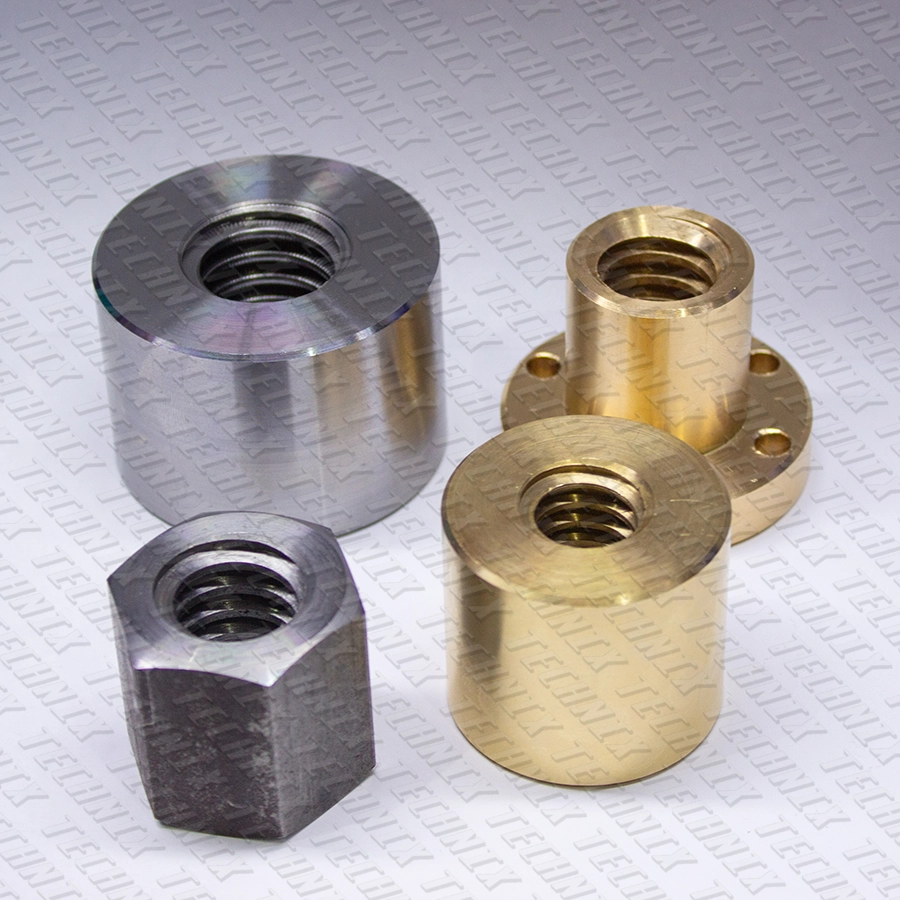

KSM 10-2-G или шестигранная SKM 10-2-G
Обе гайки стальные, с левой резьбой Tr10x2 и длиной 15 мм, поэтому по нагрузке и трению они одинаковы. Разница в форме, а значит в способе установки.
| Что сравниваем | KSM 10-2-G — цилиндр | SKM 10-2-G — шестигранник |
|---|---|---|
| Наружный размер | Ø22 мм | шестигранник 17 мм |
| Длина | 15 мм | 15 мм |
| Масса | ≈ 37 г (расчёт) | 0,023 кг |
| Как устанавливается | в расточку Ø22 H7/H8 с фиксацией винтом, штифтом или клеем | в шестигранный паз или окно, ключом на 17 |
| Фиксация от проворота | нужен отдельный элемент | за счёт граней |
| Соосность с винтом | задаёт точная расточка | зависит от паза, обычно с зазором |
| Где удобнее | в корпусах, каретках, муфтах стяжек | в сварных рамах, кронштейнах, ремонте на месте |
| Цена (оценка) | дешевле | дороже |
Итог: если в узле есть точная расточка — KSM 10-2-G, она дешевле и лучше центрирует винт. Если гайку нужно вставить в паз сварной конструкции или затянуть ключом без механической обработки, удобнее шестигранная SKM 10-2-G.
Калькулятор левой гайки Tr10x2
Проверьте, выдержит ли гайка режим, и сравните левые гайки 10x2 из каталога. Для стяжки достаточно ввести натяжение и малые обороты. Формулы:
p = F / A
Давление на витки, МПа; A = 169 мм² у KSM 10-2-G.
ρ′ − φ
Запас самоторможения: φ ≈ 4,05° для Tr10x2, ρ′ = arctg (μ / cos 15°).
T = F · d2 / 2 · tg (φ + ρ′)
Момент на одной гайке, Н·м; d2 = 9 мм. В стяжке из двух гаек момент удваивается.
vск = π · d2 · n / cos φ
Скорость скольжения, м/с.
1Нагрузка и гайка
2Результат пересчитывается автоматически
Давление на витки—
Допустимо по износу—
Момент на гайке—
Держит без контргайки—
Скольжение в резьбе—
Введите параметры — расчёт обновится автоматически.
Ориентиры давления — для длительной работы со смазкой; для статической стяжки, которую подтягивают изредка, нагрузка может быть выше. Площадь контакта шестигранной SKM принята как у KSM той же длины. Уточнить расчёт.
Левые гайки Tr10x2 и пара к ним
Левые гайки 10x2 в каталоге TECHNIX и их правые пары. Буква G в обозначении — левая резьба, D — правая.
| Левая гайка | Материал и форма | Правая пара |
|---|---|---|
| KSM 10-2-G | сталь, цилиндр Ø22 × 15 | KSM 10-2-D |
| SKM 10-2-G | сталь, шестигранник 17 × 15 | по запросу |
| LKM 10-2-G | капролон, цилиндр Ø22 × 20 | LKM 10-2-D |
| PFR 10-2-G | нейлон, с фланцем | PFR 10-2-D |
Винт для левой гайки. К KSM 10-2-G подходит только винт с левой резьбой Tr10x2 LH. Правый TR10x2 в неё не ввернётся. Левые ходовые винты в каталоге TECHNIX начинаются с TR12x3LH; левый винт 10x2 уточняйте у менеджера.

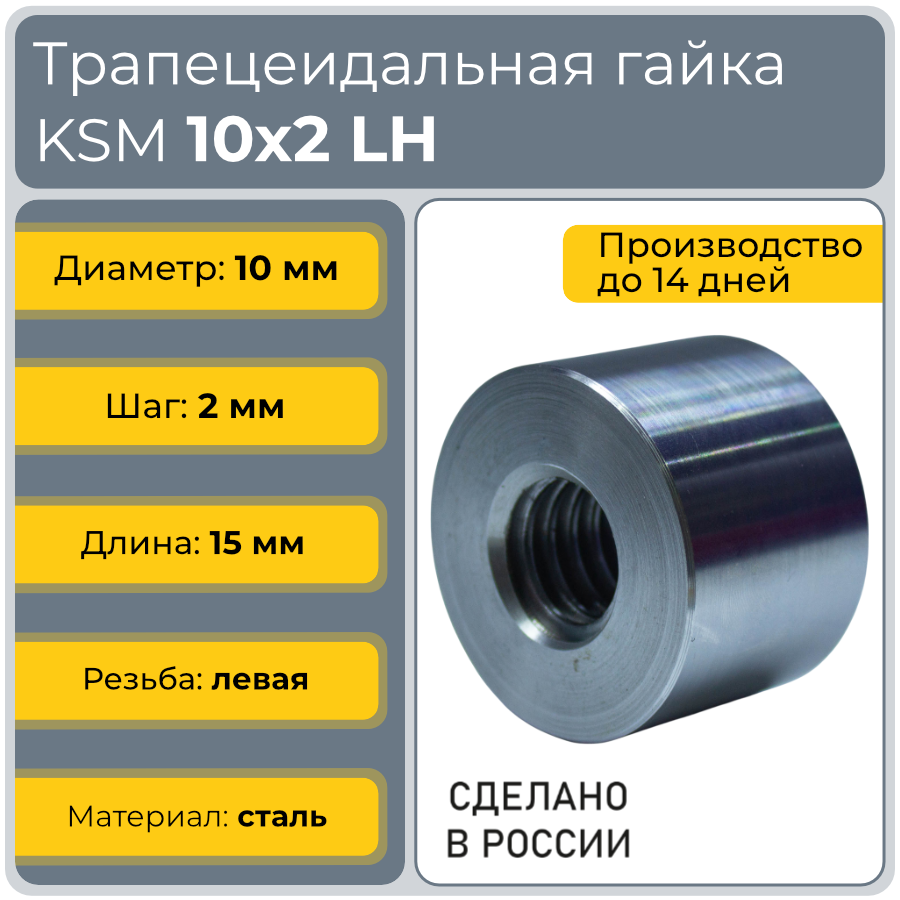

Технические характеристики
| Артикул | KSM102GTECHNIXPRO |
| Серия / типоразмер | KSM / 10x2 |
| Резьба | Tr10x2 LH, трапецеидальная 30°, однозаходная, левая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 22 мм, h10 |
| Длина C | 15 мм |
| Площадь контакта | 169 мм² |
| Материал | сталь |
| Совместимый винт | Tr10x2 LH, левый |
| Производство | TECHNIX PRO, Россия |
Каталоги и паспорта продукции — в разделе «Каталоги».
Как не перепутать и правильно установить левую гайку
- Проверка направления — левая гайка навинчивается на винт против часовой стрелки. Если гайка не идёт по часовой и по виткам «прыгает», значит, винт правый.
- Маркировка — сразу после получения нанесите на торец метку краской или кернением: внешне KSM 10-2-G и KSM 10-2-D не отличаются.
- Посадка — в расточку Ø22 H7 или H8, фиксация стопорным винтом, штифтом или анаэробным фиксатором.
- Смазка — обязательна: стальная пара без смазки задирается. В стяжках достаточно заложить смазку при сборке и обновлять при регулировке.
- Проверка люфта — замените гайку, когда осевой люфт достигнет около 0,5 мм (четверть шага).
Нужна стяжка или левая пара под размер? Пришлите эскиз: изготовим муфту под пару гаек и подберём или изготовим тяги с правой и левой резьбой.
Отправить эскизЧастые вопросы
Чем гайка KSM 10-2-G отличается от KSM 10-2-D?
Только направлением резьбы: G — левая, D — правая. Размеры, материал и площадь контакта одинаковые: Ø22 × 15 мм, сталь, 169 мм². Внешне гайки не отличить, поэтому левую стоит сразу пометить.
Какой винт подходит к левой гайке KSM 10-2-G?
Только левый винт Tr10x2 LH. Правый TR10x2 в неё не ввернётся. Левые ходовые винты в каталоге TECHNIX начинаются с TR12x3LH, левый винт 10x2 уточняйте у менеджера.
Как сделать винтовую стяжку на гайках Tr10x2?
Запрессуйте в муфту правую KSM 10-2-D и левую KSM 10-2-G и вверните в них тяги с правой и левой резьбой. При повороте муфты расстояние между концами меняется на 4 мм за оборот; для натяжения 1 кН нужен момент около 2,1 Н·м.
Нужна ли контргайка на стяжке с KSM 10-2-G?
Обычно нет. Стальная пара со смазкой имеет запас самоторможения около 4,8°: угол трения ≈ 8,8° против угла подъёма витка ≈ 4,05°. Контргайка нужна при сильной вибрации или ударах.
Что лучше для левой резьбы 10x2: цилиндрическая KSM или шестигранная SKM?
KSM 10-2-G — если в корпусе есть расточка Ø22: она дешевле и точнее центрирует винт. SKM 10-2-G (шестигранник 17 мм) — если гайку вставляют в паз сварной конструкции или затягивают ключом без мехобработки.
Как проверить, что гайка левая?
Наверните её на винт: левая гайка идёт против часовой стрелки. Если гайка не наворачивается по часовой и «перескакивает» по виткам, винт правый и к ней не подходит.
