Артикул:
LRM285GTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
28x5
Длина С, мм
—
56
Все характеристики
Аналоги
Аналог Conti:
HBD 28 A L
7 049 руб.
/шт 8 292 руб.
Есть в наличии: 7
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

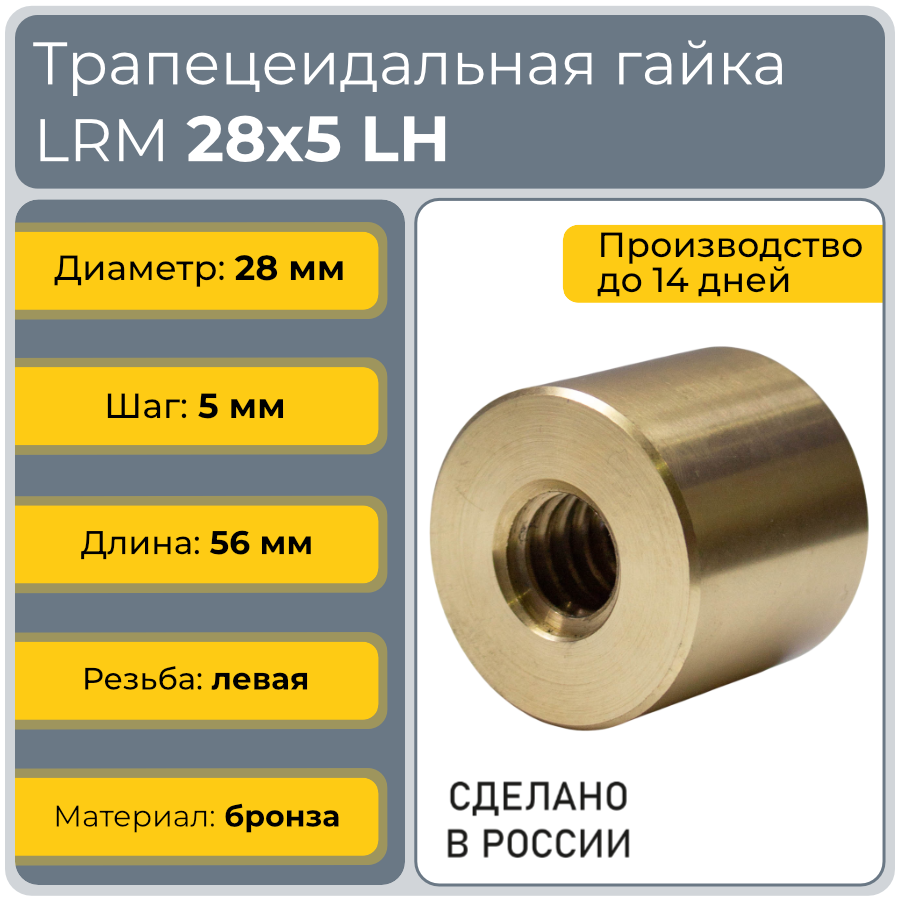

LRM 28-5-G: бронзовая гайка с левой резьбой Tr28x5 LH для тяжёлых механизмов

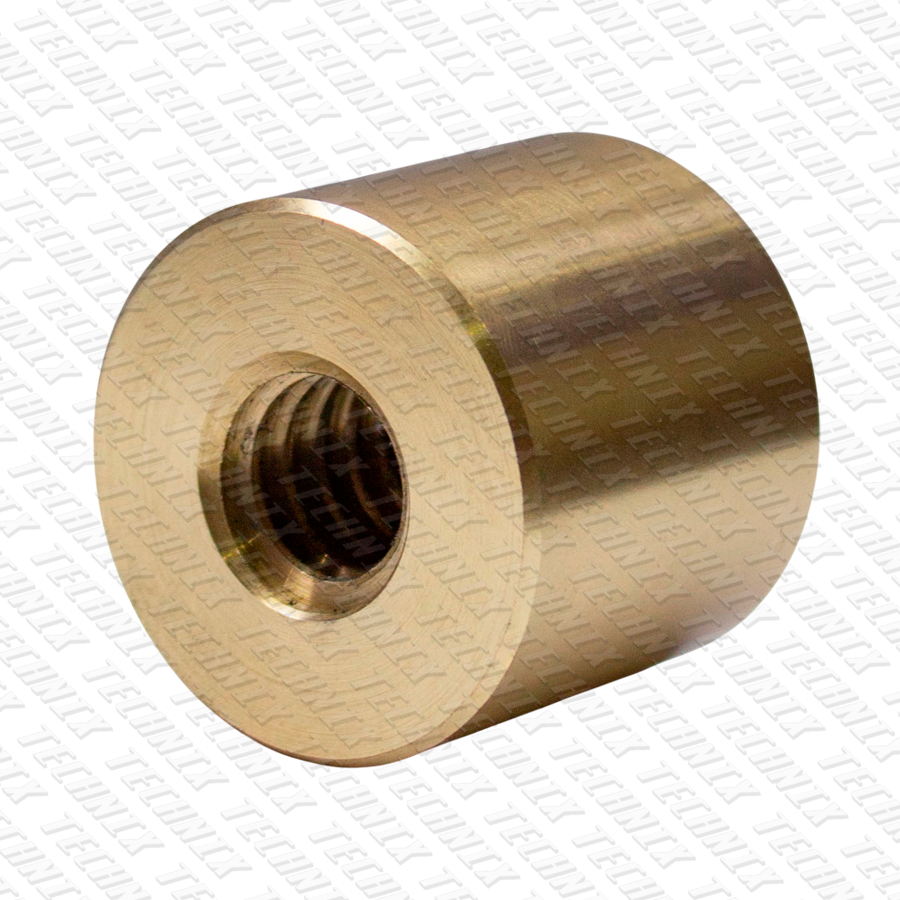

LRM 28-5-G TECHNIX PRO — левая бронзовая трапецеидальная гайка Ø60 × 56 мм для винта TR28x5 LH. Площадь витков — 1795 мм², длительная нагрузка — около 1,28 т. Правая пара того же размера — LRM 28-5-D. На винте 28 мм делают крупные раздвижные и встречные механизмы: захваты для труб и рулонов, тиски для тяжёлых заготовок, сдвижные ворота и затворы, многостоечные подъёмники с угловыми редукторами. Ходы у них длинные, а привод бывает и ручным. Поэтому ниже посчитано, сколько времени занимает перемещение и какое усилие нужно на маховике.

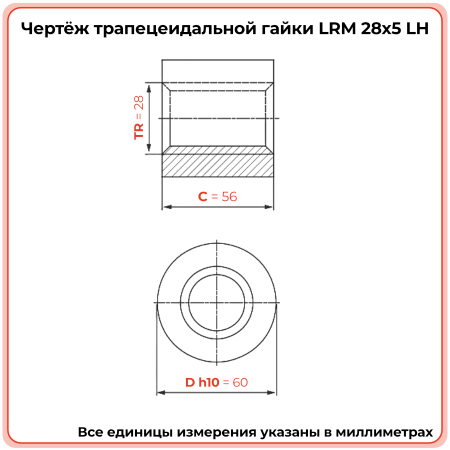

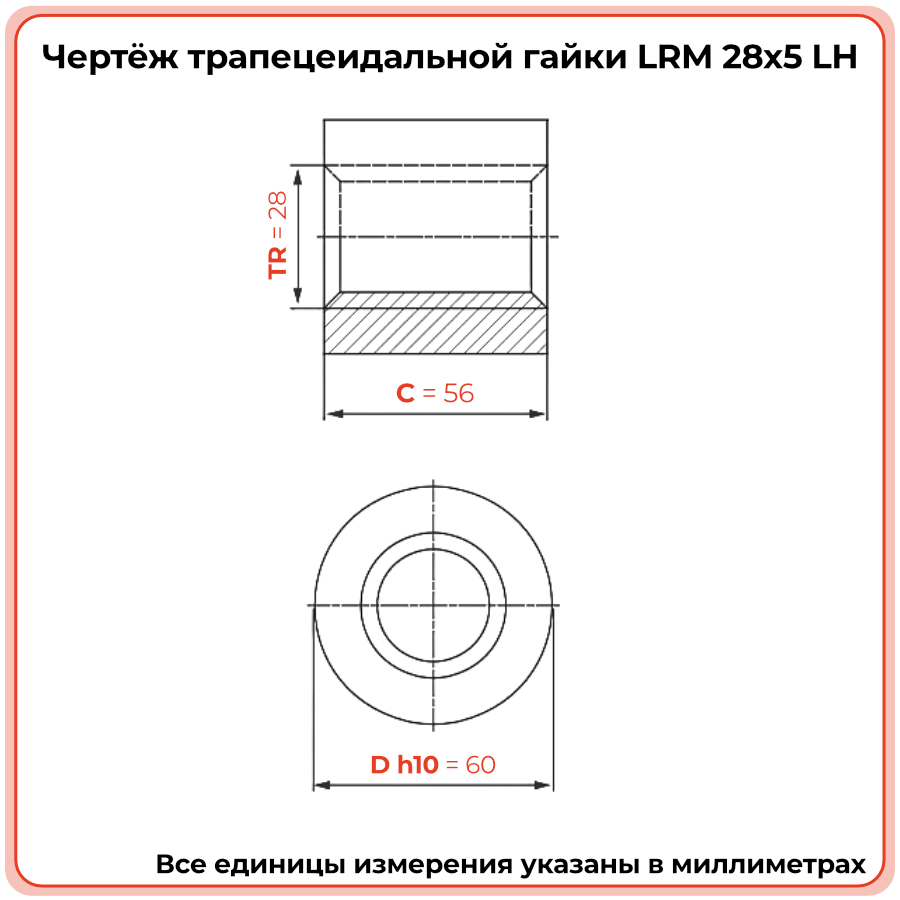

LRM 28-5-G — бронза, левая резьба Tr28x5 LH, цилиндр Ø60 × 56 мм, по вершинам витков ≈ 23 мм.
Нажмите на параметр или на элемент чертежа.
Сколько времени идёт ход на LRM 28-5-G и какое усилие на маховике
На метр хода винту TR28x5 LH нужно 200 оборотов. Скорость задаёт привод, а верхнюю границу — скорость скольжения в резьбе: 0,3 м/с для бронзы и около 0,1 м/с для стали. Время хода для разных режимов:
| Режим | Обороты | Подача | Ход 500 мм | Ход 1000 мм | Скольжение |
|---|---|---|---|---|---|
| Ручной маховик, спокойный темп | 60 об/мин | 0,3 м/мин | ≈ 100 с | ≈ 200 с | 0,08 м/с |
| Стальная KSM, предел | ≈ 75 об/мин | 0,37 м/мин | ≈ 80 с | ≈ 160 с | 0,1 м/с |
| Бронза LRM, рабочий режим | 120 об/мин | 0,6 м/мин | ≈ 50 с | ≈ 100 с | 0,16 м/с |
| Бронза LRM, предел | ≈ 224 об/мин | 1,12 м/мин | ≈ 27 с | ≈ 54 с | 0,3 м/с |
При ручном приводе важнее усилие. На маховике радиусом 200 мм с бронзовой гайкой нужно около 31 Н для 300 кг, 63 Н для 600 кг и 104 Н для тонны, без учёта трения в опорах. Тонну вручную двигать тяжело, поэтому для таких механизмов ставят редуктор или моторный привод. Мотор с бронзовой парой может вращать винт втрое быстрее, чем со стальной, — это главный аргумент за LRM на длинных ходах.
LRM 28-5-G против левой стальной KSM 28-5-G
Стальная левая KSM 28-5-G — тот же цилиндр Ø60, но длина 42 мм и площадь 1421 мм². Сравнение на смазанном винте TR28x5 LH:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 28-5-G | KSM 28-5-G |
|---|---|---|
| Груз на гайку | ≈ 1281 кг | ≈ 435 кг |
| Метр хода на пределе | ≈ 54 с | ≈ 160 с |
| Маховик R 200, 300 кг | ≈ 31 Н | ≈ 41 Н |
| Самоторможение | 2,3° | 5,3° |
| Длина | 56 мм | 42 мм |
| Цена (оценка) | дороже | дешевле |
Итог: длинные ходы с мотором, груз больше 400 кг на гайку или частая работа — LRM 28-5-G в паре с LRM 28-5-D. Ручной механизм с редкими перемещениями, где резьба должна уверенно держать сама, — KSM 28-5-G.
Расчёт гайки Tr28x5 LH: груз, обороты, момент
Проверьте режим для левой бронзовой гайки и сравните её с цилиндрическими гайками Ø60 из других материалов. Направление резьбы на результат не влияет:
t = L / (n · P)
Время хода L при n оборотах в минуту и шаге P = 5 мм.
Fрук = T / R
Усилие на маховике радиусом R; T = F · d2 / 2 · tg (φ + ρ′), d2 = 25,5 мм.
p = F / 1795 мм² ≤ 7 МПа
Давление на витки LRM 28-5-G при длительной работе.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Расчёт ориентировочный, для смазанной пары. Площадь KSM — из карточки KSM 28-5; у LKM 28-5 площадь на сайте не указана, принята как у LRM; латунной цилиндрической гайки 28x5 в каталоге нет. Спросить инженера.
Левые гайки Tr28x5 LH и правые пары к ним
Левые гайки — для винта TR28x5 LH, правые — для TR28x5. Если гаек в механизме несколько — встречная пара или стойки подъёмника, — ставьте их из одного материала и в одной форме исполнения.
| Исполнение | Левая гайка | Правая гайка | Габарит | Площадь витков |
|---|---|---|---|---|
| бронза, цилиндр | LRM 28-5-G | LRM 28-5-D | Ø60 × 56 | 1795 мм² |
| сталь, цилиндр | KSM 28-5-G | KSM 28-5-D | Ø60 × 42 | 1421 мм² |
| капролон, цилиндр | LKM 28-5-G | LKM 28-5-D | цилиндр | — |
| бронза, фланец | — | BFM 28-5-D | фланец Ø62, L 46 | 1200 мм² |
| латунь, фланец | — | BFM HPb59-1 28-5-D | фланец Ø62, L 46 | 1200 мм² |
| сталь, фланец | SFR 28-5-G | — | фланец Ø62, L 46 | 1200 мм² |
| капролон, фланец | PFR 28-5-G — уточняйте | PFR 28-5-D | фланец Ø62, L 46 | 1200 мм² |
Где стоит прочерк, этой модели в каталоге пока нет — о возможности изготовления спросите менеджера. По нагрузке на 28-м размере цилиндр сильно выигрывает у фланца: 1795 против 1200 мм² витков.
Технические данные LRM 28-5-G
| Артикул | LRM285GTECHNIXPRO |
| Серия / типоразмер | LRM / 28x5 |
| Резьба | Tr28x5 LH, трапецеидальная 30°, однозаходная, левая |
| Исполнение | цилиндр без фланца |
| D, посадочный | 60 мм, допуск h10 |
| C, длина | 56 мм |
| Рабочая площадь витков | 1795 мм² |
| Материал гайки | бронза |
| Ответный винт | TR28x5 LH (левый), профиль по ГОСТ 24737-81 и DIN 103 |
| Изготовитель | TECHNIX PRO, Россия |
Документация TECHNIX PRO по гайкам 28x5 — в разделе «Каталоги».
Установка LRM 28-5-G в механизм с длинным ходом
- Маркировка — отметьте левую гайку и её сторону механизма: внешне она не отличается от LRM 28-5-D.
- Посадка — расточка Ø60 H7 глубиной от 56 мм с упорным буртиком. Гайку вводят оправкой по торцу и стопорят анаэробным фиксатором вместе с винтом в торцевую лыску.
- Длинный винт — на ходах больше метра поддержите винт промежуточными опорами или выберите схему, где он работает на растяжение; проверьте критические обороты.
- Ручной привод — для грузов больше 500–600 кг ставьте маховик через редуктор: прямой маховик потребует слишком большого усилия.
- Обслуживание — пластичная смазка по всей длине хода; замена гайки при люфте около 1,25 мм (¼ шага), во встречном механизме — парой.
Нужны винты TR28x5 и TR28x5 LH в размер? Нарежем, обработаем концы под опоры, маховик или муфту двигателя.
МехобработкаЧастые вопросы о LRM 28-5-G
Для какого винта гайка LRM 28-5-G?
Для левого винта Tr28x5 LH, однозаходного, по ГОСТ 24737-81 / DIN 103 — например, TECHNIX PRO TR28x5 LH. На правый TR28x5 ставится LRM 28-5-D.
Сколько выдерживает LRM 28-5-G?
Примерно 1280 кг, или 12,6 кН, в постоянном режиме со смазкой — это ориентир 7 МПа, умноженный на 1795 мм² витков. Левая стальная KSM 28-5-G — примерно 435 кг.
Сколько оборотов винта нужно на 1 метр хода с гайкой LRM 28-5-G?
200 оборотов: шаг резьбы 5 мм. При 120 об/мин это 100 секунд на метр, на предельных 224 об/мин — около 54 секунд.
Какое усилие нужно на маховике, чтобы вручную поднять 600 кг на TR28x5 LH?
Около 63 Н (≈ 6,4 кгс) на маховике радиусом 200 мм с бронзовой гайкой, без потерь в опорах. Со стальной KSM 28-5-G — около 82 Н, но 600 кг для неё — перегруз.
Почему у стальной гайки 28x5 такой низкий предел оборотов?
Сталь по стали допускает скольжение лишь около 0,1 м/с. На среднем диаметре 25,5 мм это примерно 75 об/мин, а у бронзы — 224 об/мин. Поэтому моторные механизмы на 28-м винте почти всегда собирают на бронзе.
Держит ли бронзовая пара TR28x5 LH груз без тормоза?
В покое со смазкой — да, запас самоторможения около 2,3°. При вибрации его может не хватить, поэтому на подъёмных механизмах ставят тормоз или стопор.
Где применяют левую гайку Tr28x5 LH?
В тяжёлых механизмах со встречным ходом и многостоечных подъёмниках с угловыми редукторами: раздвижные опоры и захваты, тиски для крупных заготовок, сдвижные ворота и затворы, кантователи. Пару ей составляет правая LRM 28-5-D.
Что ещё понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
28x5
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
60
Длина С, мм
56
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
28
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
1795
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
5
