LRM 28-5-D — бронзовая гайка Tr28x5 на нагрузку больше тонны
Гайка трапецеидальная бронзовая LRM 28-5-D TECHNIX PRO — массивный цилиндр Ø60 × 56 мм с правой резьбой Tr28x5 под винт TR28x5. Площадь витков — 1795 мм², длительная нагрузка — около 12,6 кН, то есть порядка 1,28 т. Это втрое больше, чем у стальной гайки того же размера. Типоразмер 28x5 берут для тяжёлых подъёмников и домкратов, винтовых прессов, кантователей, механизмов наклона и сдвижных ворот, приводов шлюзовых затворов. На том же шаге 5 мм есть и бронзовая LRM 24-5-D, поэтому первым делом стоит понять, когда 28-й винт действительно нужен.

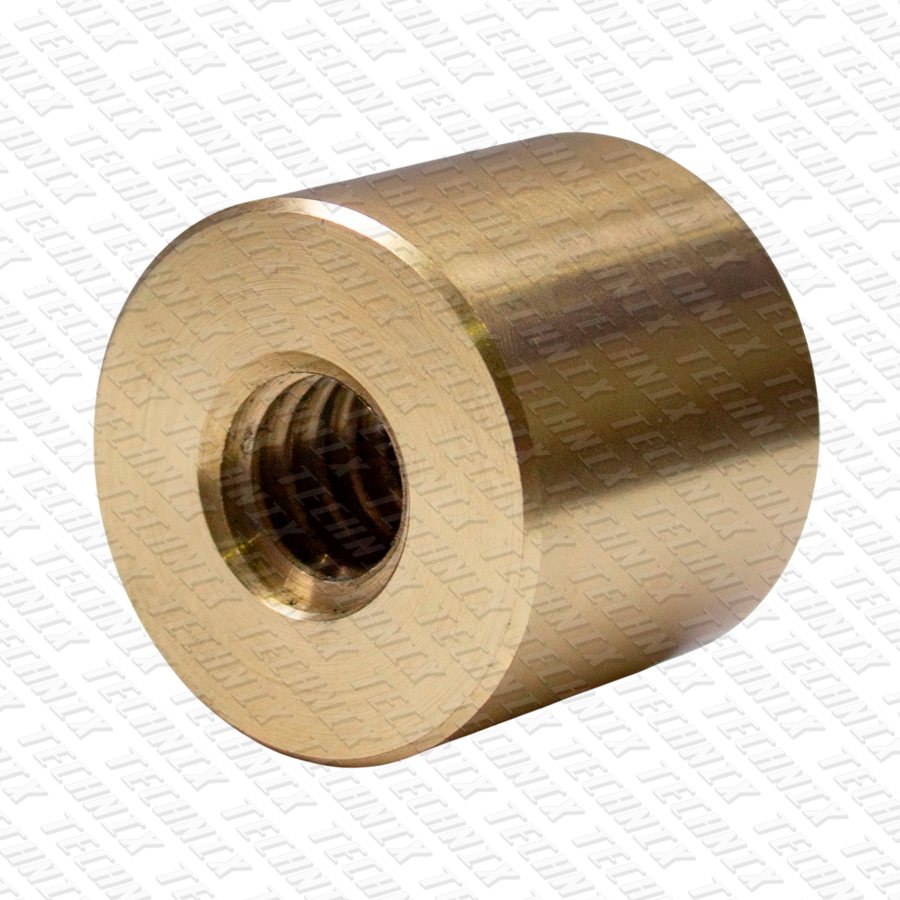

LRM 28-5-D: бронзовая гайка Ø60 мм, длина 56 мм, правая резьба Tr28x5, отверстие по вершинам витков около 23 мм.

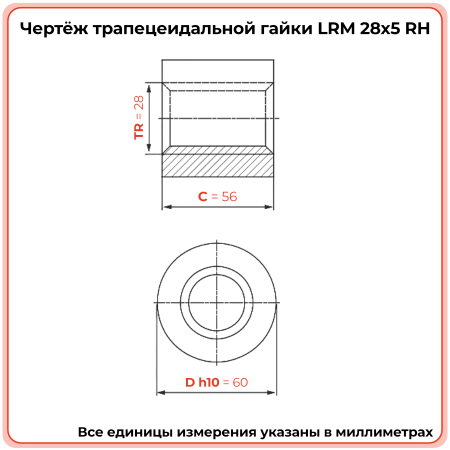

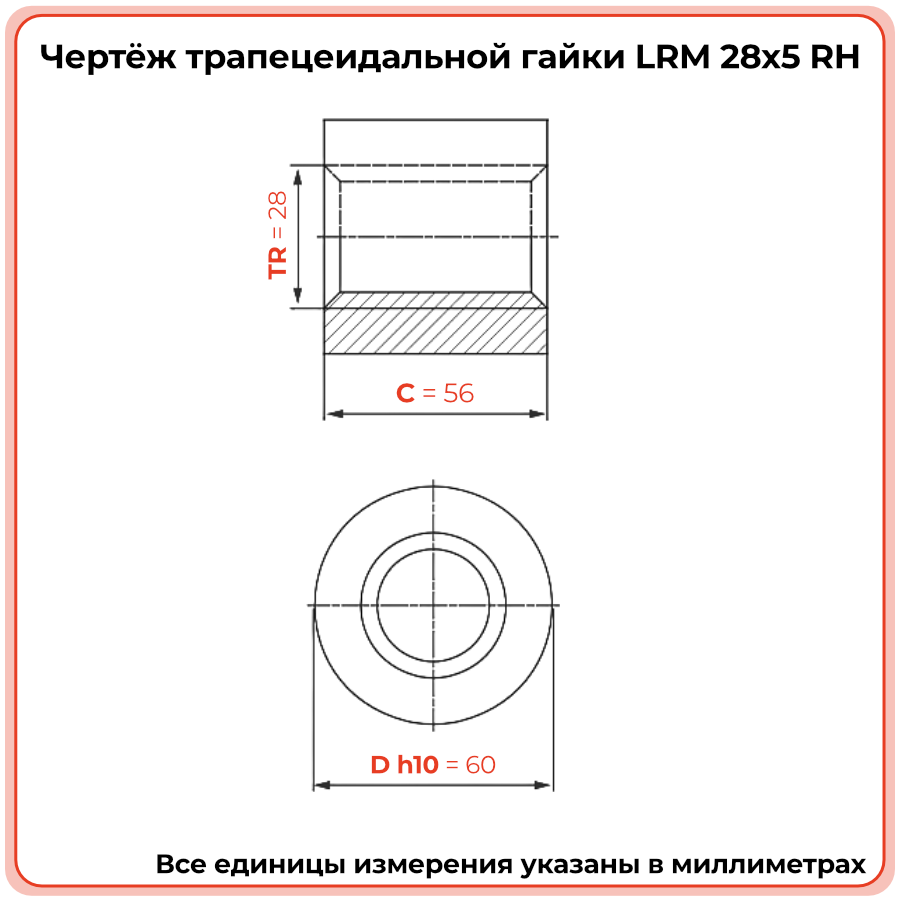

Нажмите на параметр или на элемент чертежа.
Tr24x5 или Tr28x5: что даёт переход на винт 28 мм
Шаг у обоих размеров одинаковый — 5 мм, поэтому подача за оборот не меняется. Меняются диаметр винта, размеры гайки и всё, что от них зависит. Сравнение бронзовых гаек LRM 24-5-D и LRM 28-5-D со смазкой:
| Показатель | LRM 24-5-D | LRM 28-5-D | Разница |
|---|---|---|---|
| Гайка, D × C | Ø50 × 48 | Ø60 × 56 | больше расточка |
| Площадь витков | 1270 мм² | 1795 мм² | +41 % |
| Груз длительно | ≈ 906 кг | ≈ 1281 кг | +41 % |
| Загрузка при 800 кг | 88 % | 62 % | есть запас |
| Момент на 800 кг | 15,1 Н·м | 16,7 Н·м | +11 % |
| Запас самоторможения | 1,7° | 2,3° | надёжнее держит |
| Обороты, предел | ≈ 266 об/мин | ≈ 224 об/мин | −16 % |
| Винт на сжатие, пролёт 1200 мм (заделка — шарнир, запас 3) | ≈ 514 кг | ≈ 1148 кг | ×2,2 |
Переход на 28-й винт оправдан, когда груз на гайку больше 600–700 кг или винт длинный и работает на сжатие: жёсткость растёт быстрее, чем диаметр. Плата за это — чуть больший момент, ниже предельные обороты и более тяжёлый узел. Если груз до 500 кг, винт короткий или работает на растяжение, достаточно Tr24x5.
LRM 28-5-D или стальная KSM 28-5-D
Обе гайки — цилиндр Ø60 под одну расточку. Стальная KSM 28-5-D короче: 42 мм против 56. Пара на смазанном винте TR28x5:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 28-5-D | KSM 28-5-D |
|---|---|---|
| Нагрузка длительно | ≈ 12,6 кН | ≈ 4,3 кН |
| Обороты, предел | ≈ 224 об/мин | ≈ 75 об/мин |
| КПД пары | 37 % | 28 % |
| Самоторможение | 2,3° | 5,3° |
| Длина | 56 мм | 42 мм |
| Цена (оценка) | дороже | дешевле |
Итог: груз от 400 кг, моторный привод или частые ходы — LRM 28-5-D. Ручной домкрат или регулировка с редкими перемещениями и нагрузкой до 400 кг — KSM 28-5-D.
Калькулятор гайки Tr28x5: нагрузка, момент, скорость
Задайте груз и обороты, чтобы проверить бронзовую LRM и сравнить её с цилиндрическими гайками Ø60 из других материалов:
p = F / 1795 мм² ≤ 7 МПа
Давление на витки LRM 28-5-D при длительной работе.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте: d2 = 25,5 мм, φ ≈ 3,6°; с бронзой — около 2,1 Н·м на 100 кг.
v = π · d2 · n / cos φ ≤ 0,3 м/с
Скорость скольжения: для бронзы — до ≈ 224 об/мин.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для смазанной пары. Площади LRM и KSM — из карточек TECHNIX. Для LKM 28-5 площадь на сайте не указана и принята как у LRM; цилиндрической латунной гайки 28x5 в каталоге нет — её строка оценочная. Подобрать гайку под задачу.
Гайки Tr28x5 в каталоге TECHNIX
Правым гайкам нужен винт TR28x5, левым — TR28x5 LH. Цилиндрические исполнения — Ø60, фланцевые — с фланцем Ø62 и посадочным пояском Ø38.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 28-5-D | бронза | цилиндр Ø60 × 56 | 1795 мм² | правая |
| LRM 28-5-G | бронза | цилиндр Ø60 × 56 | 1795 мм² | левая |
| KSM 28-5-D | сталь | цилиндр Ø60 × 42 | 1421 мм² | правая |
| KSM 28-5-G | сталь | цилиндр Ø60 × 42 | 1421 мм² | левая |
| LKM 28-5-D | капролон | цилиндр | — | правая |
| LKM 28-5-G | капролон | цилиндр | — | левая |
| BFM 28-5-D | бронза | с фланцем Ø62, L 46 | 1200 мм² | правая |
| BFM HPb59-1 28-5-D | латунь | с фланцем Ø62, L 46 | 1200 мм² | правая |
| SFR 28-5-G | сталь | с фланцем Ø62, L 46 | 1200 мм² | левая |
| PFR 28-5-D | капролон | с фланцем Ø62, L 46 | 1200 мм² | правая |
На 28-м размере разница между цилиндром и фланцем особенно заметна: 1795 мм² у LRM против 1200 мм² у BFM по данным сайта. Под нагрузку больше 600–700 кг выбирайте цилиндрическую LRM в расточке. Фланцевая BFM 28-5-D удобнее для крепления винтами к плите.
Характеристики LRM 28-5-D
| Артикул | LRM285DTECHNIXPRO |
| Серия / типоразмер | LRM / 28x5 |
| Резьба | Tr28x5, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 60 мм, h10 |
| Длина C | 56 мм |
| Площадь контакта | 1795 мм² |
| Материал | бронза |
| Совместимый винт | TR28x5, правый, ГОСТ 24737-81 / DIN 103 |
| Изготовитель | TECHNIX PRO, Санкт-Петербург |
<Подробную информацию о гайках серии LRM можно скачать в разделе«Каталоги».
Монтаж LRM 28-5-D в тяжёлый привод
- Корпус — расточка Ø60 H7 глубиной от 56 мм с упорным буртиком со стороны нагрузки. Тонна на гайке — не тот случай, когда можно рассчитывать только на натяг.
- Запрессовка — гидравлическим или винтовым прессом через оправку, строго соосно. Стопор — фиксатор и винт в лыску на торце.
- Опоры — по возможности упорный подшипник ставят так, чтобы винт работал на растяжение. Если на сжатие — проверьте устойчивость по пролёту.
- Смазка — пластичная с противозадирными присадками; при длительной работе под нагрузкой от 800 кг обновляйте чаще.
- Замена — когда осевой люфт подходит к четверти шага (1,25 мм) или привод на привычном режиме начинает требовать заметно большего момента.
Нужен тяжёлый узел на TR28x5? Обработаем концы винта под упорные подшипники, муфту и тормоз, расточим корпус под гайку Ø60.
МехобработкаВопросы о гайке LRM 28-5-D
К какому винту подходит гайка LRM 28-5-D?
К правому однозаходному винту Tr28x5 по ГОСТ 24737-81 / DIN 103, например TR28x5 TECHNIX PRO. Для левого TR28x5 LH есть гайка LRM 28-5-G.
Какую нагрузку держит бронзовая гайка LRM 28-5-D?
Около 12,6 кН — примерно 1280 кг — длительно со смазкой: 7 МПа на 1795 мм² площади витков. Стальная KSM 28-5-D того же диаметра рассчитана примерно на 435 кг.
Когда стоит перейти с Tr24x5 на Tr28x5?
Когда груз на одну гайку больше 600–700 кг или винт длинный и работает на сжатие. При 800 кг бронзовая LRM 24-5-D загружена на 88 %, а LRM 28-5-D — на 62 %. Устойчивость винта 28 мм на пролёте 1200 мм примерно в 2,2 раза выше, чем у 24-го.
Какой момент нужен, чтобы поднять 800 кг на TR28x5 с гайкой LRM 28-5-D?
Около 16,7 Н·м на винте без трения в опорах. На TR24x5 тот же груз потребует 15,1 Н·м: момент у 28-го винта больше примерно на 11 % из-за большего среднего диаметра.
Самотормозит ли пара TR28x5 с бронзовой гайкой?
Да, со смазкой запас около 2,3°. Это больше, чем у бронзы на Tr24x5 (1,7°), но меньше, чем у стальной KSM 28-5-D (5,3°). Для подъёмников всё равно нужен тормоз.
Какие обороты допустимы для LRM 28-5-D?
До 224 об/мин в длительном режиме, это около 1,12 м/мин подачи. Стальная гайка того же размера ограничена примерно 75 об/мин.
Какие размеры у гайки LRM 28-5-D?
Наружный диаметр 60 мм (h10), длина 56 мм, резьба Tr28x5 правая, по вершинам витков около 23 мм. Площадь контакта — 1795 мм².
