Артикул:
LRM306GTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
30x6
Длина С, мм
—
60
Все характеристики
Аналоги
Аналог Conti:
HBD 30 A L
7 686 руб.
/шт 9 042 руб.
Есть в наличии: 6
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
LRM 30-6-G — левая бронзовая гайка Tr30x6 LH: ресурс, износ и замена
Гайка трапецеидальная бронзовая LRM 30-6-G TECHNIX PRO — цилиндр Ø60 × 60 мм с левой резьбой Tr30x6 LH, ответная к винту TR30x6 LH. Площадь витков — 2078 мм², длительная нагрузка — около 1480 кг. Это зеркальная пара правой LRM 30-6-D. Левые гайки 30-го размера работают в тяжёлых встречных механизмах и многостоечных подъёмниках с угловыми редукторами: в захватах и центраторах для труб, раздвижных опорах, сдвоенных затворах и задвижках. Бронзовая гайка в паре со стальным винтом — изнашиваемая деталь, и её замена — плановая операция. Ниже — по каким признакам понять, что гайке пора на замену.

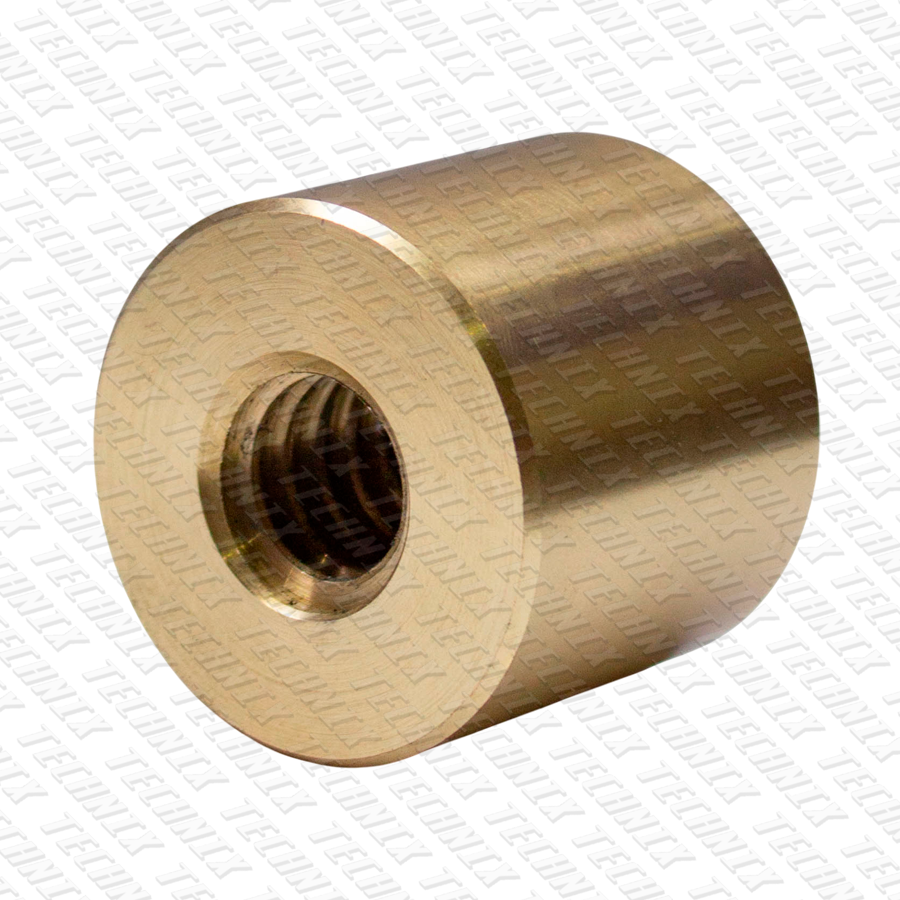

LRM 30-6-G — бронзовая гайка с левой резьбой Tr30x6 LH, Ø60 × 60 мм, по вершинам витков около 24 мм.

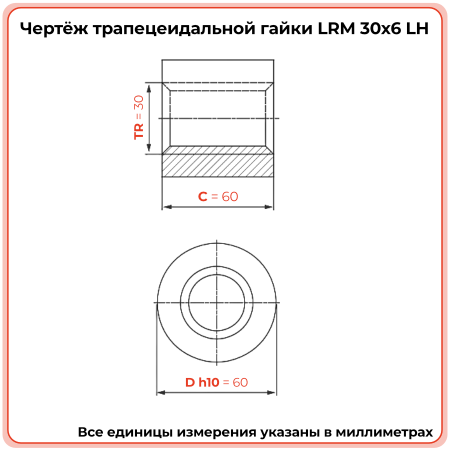

Нажмите на параметр или на элемент чертежа.
Когда менять гайку LRM 30-6-G: признаки износа
В паре «стальной винт — бронзовая гайка» изнашивается в основном гайка: бронза мягче. Скорость износа зависит от давления на витках, оборотов и состояния смазки. Что проверять и когда гайку пора менять:
| Признак | Как проверить | Когда менять |
|---|---|---|
| Осевой люфт | индикатор на корпусе гайки, винт застопорен, сдвиг вдоль оси в обе стороны | ≈ 1,5 мм — четверть шага 6 мм |
| Рост момента или тока привода | сравнить с записанным значением на новой паре при том же грузе | заметный рост без изменения нагрузки — проверить смазку и соосность |
| Бронзовая стружка в смазке | осмотр смазки на винте у краёв хода | много жёлтой пыли или чешуек — износ ускорен, ищите причину |
| Задиры на витках винта | осмотр винта по всей длине хода | менять гайку, винт — при глубоких задирах |
| Неравномерный люфт по ходу | замер люфта в начале, середине и конце хода | изношен винт на рабочем участке — менять пару |
Ресурс сильнее всего режут работа всухую, перегрузка выше 7 МПа (больше ≈ 1480 кг на гайку), абразив на винте и перекос. Держите загрузку в длительном режиме на уровне 50–70 %, закрывайте винт гофрозащитой в пыльных цехах и не экономьте на смазке. Во встречном механизме или многостоечном подъёмнике меняйте гайки комплектом: новая и изношенная рядом дадут перекос.
LRM 30-6-G против левой стальной KSM 30-6-G
Стальная KSM 30-6-G — та же форма и Ø60, длина 45 мм. Площадь у левой KSM на сайте не указана, для сравнения взята площадь правой KSM 30-6-D — 1634 мм². Пары со смазкой на винте TR30x6 LH:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 30-6-G | KSM 30-6-G |
|---|---|---|
| Груз на гайку | ≈ 1480 кг | ≈ 500 кг |
| Момент на 1000 кг | 23,3 Н·м | 30,3 Н·м |
| Подача, предел | 1,27 м/мин | 0,42 м/мин |
| Самоторможение | 1,9° | 4,8° |
| Длина | 60 мм | 45 мм |
| Цена (оценка) | дороже | дешевле |
Итог: силовой механизм с грузом больше 500 кг на гайку, мотор или частые ходы — LRM 30-6-G в паре с LRM 30-6-D. Ручной механизм до 500 кг с редкими перемещениями — KSM 30-6-G.
Расчёт гайки Tr30x6 LH: нагрузка, момент, обороты
Проверьте загрузку левой бронзовой гайки: для долгого ресурса держите давление на витках в пределах 50–70 % от ориентира. Направление резьбы на расчёт не влияет:
p = F / 2078 мм² ≤ 7 МПа
Давление на витки: главный фактор износа LRM 30-6-G.
v = π · d2 · n / cos φ ≤ 0,3 м/с
Скорость скольжения; d2 = 27 мм, φ ≈ 4,05°.
Δдоп ≈ P / 4 = 1,5 мм
Предельный осевой люфт для замены гайки.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Расчёт для смазанной пары. Площади LRM, LKM и латунной LRM — из карточек TECHNIX; у левой KSM 30-6-G площадь на сайте не указана, взята как у KSM 30-6-D. Латунная цилиндрическая гайка 30x6 есть только правая. Спросить инженера.
Левые гайки Tr30x6 LH и правые пары к ним
Левым гайкам нужен винт TR30x6 LH, правым — TR30x6. Чтобы износ в механизме шёл равномерно, гайки одного узла берите из одного материала и одной формы.
| Исполнение | Левая гайка | Правая гайка | Габарит | Площадь витков |
|---|---|---|---|---|
| бронза, цилиндр | LRM 30-6-G | LRM 30-6-D | Ø60 × 60 | 2078 мм² |
| сталь, цилиндр | KSM 30-6-G | KSM 30-6-D | Ø60 × 45 | 1634 мм² (у D) |
| латунь, цилиндр | — | LRM HPb59-1 30-6-D | Ø60 × 60 | 2078 мм² |
| капролон, цилиндр | LKM 30-6-G | LKM 30-6-D | Ø60 × 60 | 1780 мм² |
| сталь, шестигранник | SKM 30-6-G | SKM 30-6-D | шестигранник | — |
| бронза, фланец | — | BFM 30-6-D | фланец Ø62, L 46 | 1370 мм² |
| сталь, фланец | — | SFR 30-6-D | фланец Ø62, L 46 | 1370 мм² |
Прочерк в столбце означает, что этой модели пока нет в каталоге, — об изготовлении спросите менеджера.
Технические данные LRM 30-6-G
| Артикул | LRM306GTECHNIXPRO |
| Серия / типоразмер | LRM / 30x6 |
| Резьба | Tr30x6 LH, трапецеидальная 30°, однозаходная, левая |
| Исполнение | цилиндр без фланца |
| D, посадочный | 60 мм, допуск h10 |
| C, длина | 60 мм |
| Рабочая площадь витков | 2078 мм² |
| Материал гайки | бронза |
| Ответный винт | TR30x6 LH (левый), профиль по ГОСТ 24737-81 и DIN 103 |
| Изготовитель | TECHNIX PRO, Россия |
Документация по гайкам 30x6 — в разделе «Каталоги».
Замена LRM 30-6-G в работающем механизме
- Разгрузка — опустите груз на упоры или застопорите подвижную часть, только потом снимайте винт и гайку. Самоторможения бронзовой пары (≈ 1,9°) для безопасного демонтажа под нагрузкой недостаточно.
- Осмотр винта — проверьте TR30x6 LH по всей длине: задиры, ступенька износа на рабочем участке, изгиб. Если винт неравномерно изношен, меняйте пару.
- Посадка новой гайки — гнездо Ø60 H7 зачистить, гайку запрессовать оправкой по торцу и застопорить так же, как старую.
- Приработка — смажьте винт, прогоните гайку по всей длине хода без нагрузки, затем дайте небольшую нагрузку и проверьте нагрев.
- Точка отсчёта — запишите момент или ток привода и начальный люфт новой пары: по ним потом видно, как идёт износ.
Винт тоже изношен? Изготовим новый TR30x6 LH в размер старого, с обработкой концов под ваши опоры и муфту.
МехобработкаЧастые вопросы о LRM 30-6-G
К какому винту подходит LRM 30-6-G?
К левому однозаходному Tr30x6 LH по ГОСТ 24737-81 / DIN 103 — например, TECHNIX PRO TR30x6 LH. На правый TR30x6 ставится LRM 30-6-D.
Когда нужно менять бронзовую гайку LRM 30-6-G?
Когда осевой люфт достигает примерно 1,5 мм — четверти шага 6 мм. Раньше менять стоит, если на витках появились задиры, в смазке видна бронзовая стружка или момент на привычном режиме заметно вырос.
Как измерить осевой люфт трапецеидальной гайки?
Закрепите винт от проворота, поставьте индикатор часового типа на корпус гайки или каретки и сдвиньте её вдоль оси в одну и в другую сторону с небольшим усилием. Разница показаний и есть осевой люфт.
Что изнашивается быстрее — бронзовая гайка или стальной винт?
Гайка: бронза мягче стали, поэтому при нормальной смазке износ идёт в основном по виткам гайки, а винт служит дольше. Это и задумано — менять гайку проще и дешевле, чем винт.
Какую нагрузку держит LRM 30-6-G?
Около 1480 кг (≈ 14,5 кН) при длительной работе со смазкой: 7 МПа на 2078 мм² витков. Левая стальная KSM 30-6-G держит около 500 кг.
Что ускоряет износ гайки Tr30x6?
Работа всухую или на загрязнённой смазке, перегрузка выше ориентира 7 МПа (больше ≈ 1480 кг), обороты выше 212 в минуту, перекос гайки относительно винта и абразив — стружка и пыль на винте.
Нужно ли менять винт вместе с гайкой LRM 30-6-G?
Не обязательно. Если на винте TR30x6 LH нет задиров и ступенчатого износа, ставят только новую гайку. Если винт изношен неравномерно по длине, новая гайка будет иметь разный люфт в разных точках хода.
Что ещё понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
30x6
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
60
Длина С, мм
60
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
30
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
2078
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
6
