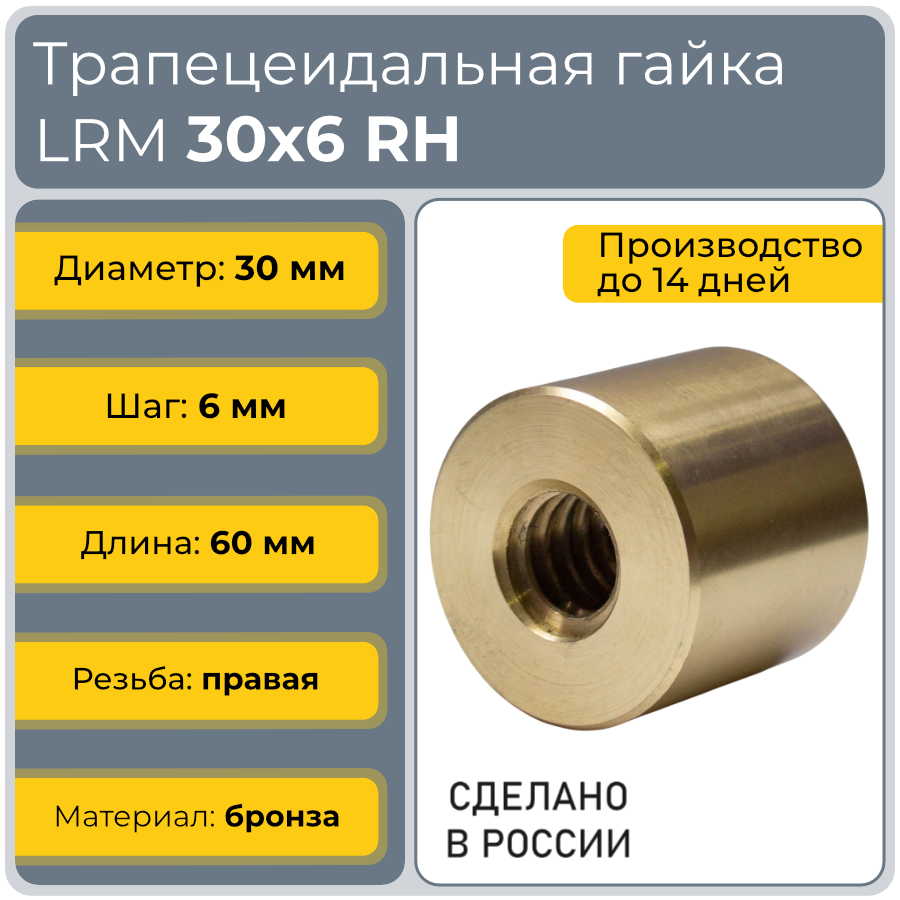

LRM 30-6-D — бронзовая гайка Tr30x6 для приводов до полутора тонн

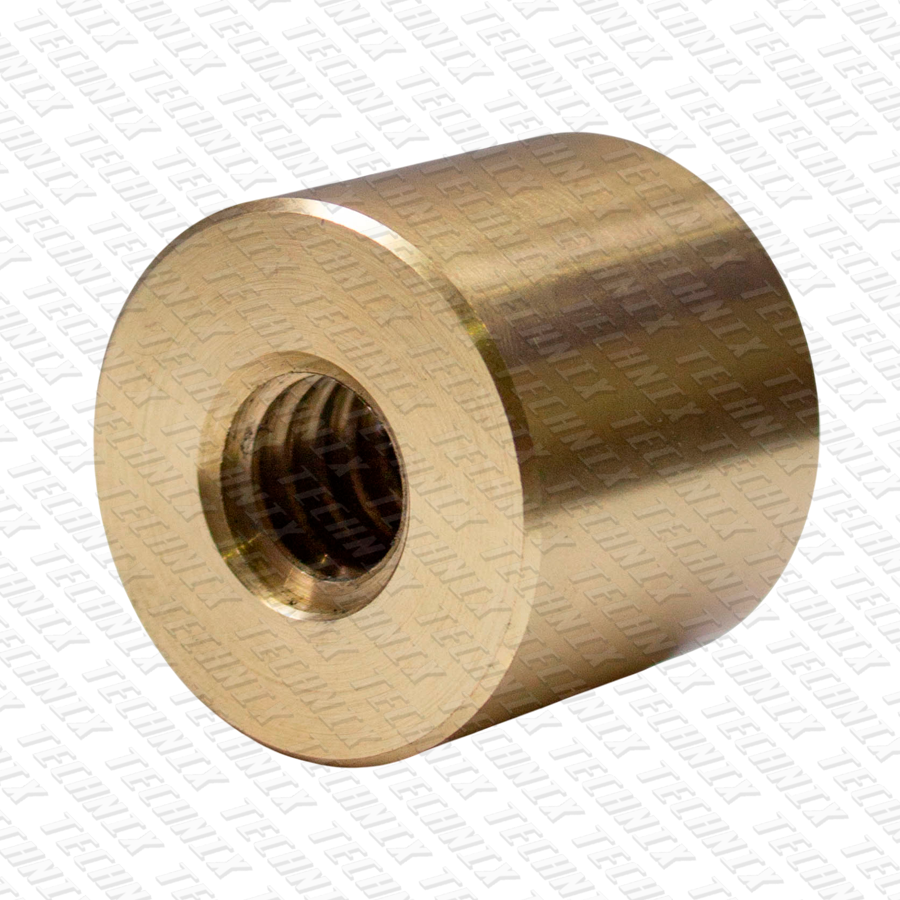

Гайка трапецеидальная бронзовая LRM 30-6-D TECHNIX PRO — цилиндр Ø60 × 60 мм с правой резьбой Tr30x6 под стальной винт TR30x6. В гайке десять витков, рабочая площадь — 2078 мм², длительная нагрузка — около 14,5 кН, то есть почти полторы тонны. Шаг 6 мм даёт 6 мм хода за оборот — заметно быстрее, чем 28x5, при сопоставимых габаритах. Tr30x6 работает в винтовых домкратах и подъёмных столах, механизмах наклона и опрокидывания, в приводах тяжёлых задвижек, затворов и ворот, в силовых осях станков. В той же расточке Ø60 × 60 встаёт и латунная LRM HPb59-1 30-6-D. Ниже — когда бронза окупается, а когда хватит латуни.

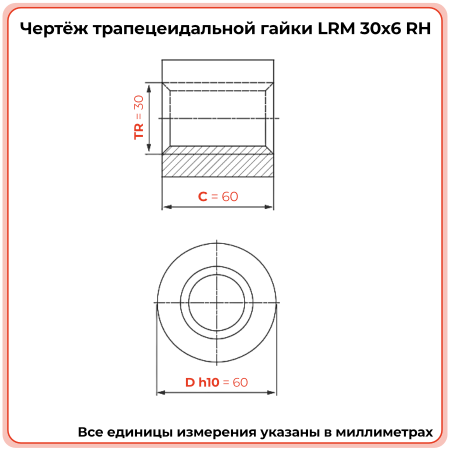

Гайка LRM 30-6-D: бронза, Ø60 мм, длина 60 мм, внутренняя правая резьба Tr30x6, диаметр по вершинам витков около 24 мм.
Нажмите на параметр или на элемент чертежа.
Бронзовая LRM 30-6-D или латунная LRM HPb59-1 30-6-D
На Tr30x6 у TECHNIX есть две цилиндрические гайки одного габарита — бронзовая и латунная HPb59-1. Размеры Ø60 × 60 мм и площадь витков 2078 мм² у них одинаковые, поэтому они полностью взаимозаменяемы. Разница — в допустимом давлении, трении и скорости:
| Показатель | Бронза LRM 30-6-D | Латунь LRM HPb59-1 30-6-D |
|---|---|---|
| Допустимое давление (ориентир) | ≈ 7 МПа | ≈ 5 МПа |
| Груз при длительной работе | ≈ 1480 кг | ≈ 1060 кг |
| Обороты, предел | ≈ 212 об/мин | ≈ 141 об/мин |
| КПД пары | 40 % | 36 % |
| Момент на 1000 кг | 23,3 Н·м | 26,0 Н·м |
| Тепло, 1000 кг при 100 об/мин | ≈ 145 Вт | ≈ 175 Вт |
| Загрузка витков при 1000 кг | 67 % | 94 % — почти предел |
| Запас самоторможения | 1,9° | 3,0° |
Латунь — разумный выбор для механизмов до 600–700 кг на умеренных оборотах с работой циклами: она дешевле бронзы и чуть увереннее держит груз сама. Бронза нужна, когда груз приближается к тонне и выше, когда привод моторный и работает долго или когда нужны обороты выше 140 в минуту. Обе гайки работают только со смазкой.
LRM 30-6-D или стальная KSM 30-6-D
Стальная KSM 30-6-D — тот же цилиндр Ø60, но на 15 мм короче: 45 мм. Пары на смазанном винте TR30x6:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 30-6-D | KSM 30-6-D |
|---|---|---|
| Нагрузка, длительно | ≈ 14,5 кН | ≈ 4,9 кН |
| Предельные обороты | ≈ 212 об/мин | ≈ 71 об/мин |
| КПД пары | 40 % | 31 % |
| Самоторможение | 1,9° | 4,8° |
| Длина гайки | 60 мм | 45 мм |
| Цена (оценка) | дороже | дешевле |
Итог: груз больше 500 кг, моторный привод или длительная работа — LRM 30-6-D. Ручной домкрат или регулировка до 500 кг с редкими ходами — KSM 30-6-D. Между ними по нагрузке и цене — латунная LRM HPb59-1 30-6-D.
Калькулятор Tr30x6: давление, момент, скорость
Введите груз и обороты — калькулятор сравнит бронзовую LRM с латунной, стальной и капролоновой цилиндрическими гайками Ø60:
p = F / 2078 мм² ≤ 7 МПа
Давление на витки LRM 30-6-D; у латуни на той же площади ориентир ≈ 5 МПа.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте: d2 = 27 мм, φ ≈ 4,05°; с бронзой около 2,3 Н·м на 100 кг.
v = π · d2 · n / cos φ
Скорость скольжения: до 0,3 м/с у бронзы и до 0,2 м/с у латуни.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для работы со смазкой; площади контакта всех четырёх гаек — из карточек TECHNIX. Подобрать гайку под режим.
Гайки Tr30x6 в каталоге TECHNIX
Правые гайки (D) работают с винтом TR30x6, левые (G) — с TR30x6 LH. Все цилиндрические гайки этого размера садятся в отверстие Ø60, у фланцевых — пояс Ø38 и фланец Ø62 под четыре винта.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 30-6-D | бронза | цилиндр Ø60 × 60 | 2078 мм² | правая |
| LRM 30-6-G | бронза | цилиндр Ø60 × 60 | 2078 мм² | левая |
| LRM HPb59-1 30-6-D | латунь | цилиндр Ø60 × 60 | 2078 мм² | правая |
| KSM 30-6-D | сталь | цилиндр Ø60 × 45 | 1634 мм² | правая |
| KSM 30-6-G | сталь | цилиндр Ø60 × 45 | — | левая |
| LKM 30-6-D | капролон | цилиндр Ø60 × 60 | 1780 мм² | правая |
| LKM 30-6-G | капролон | цилиндр Ø60 × 60 | 1780 мм² | левая |
| SKM 30-6-D | сталь | шестигранник | — | правая |
| SKM 30-6-G | сталь | шестигранник | — | левая |
| BFM 30-6-D | бронза | с фланцем Ø62, L 46 | 1370 мм² | правая |
| SFR 30-6-D | сталь | с фланцем Ø62, L 46 | 1370 мм² | правая |
| PFR 30-6-D | капролон | с фланцем | — | правая |
Фланцевая BFM 30-6-D удобна, когда гайку крепят к плите винтами. Но площадь витков у неё по данным сайта 1370 мм² против 2078 у LRM, поэтому для полной нагрузки на Tr30x6 берите цилиндрическую гайку в расточке.
Характеристики LRM 30-6-D
| Артикул | LRM306DTECHNIXPRO |
| Серия / типоразмер | LRM / 30x6 |
| Резьба | Tr30x6, трапецеидальная 30°, однозаходная, правая |
| Корпус | цилиндр, фланца нет |
| D (посадка h10) | 60 мм |
| C (длина) | 60 мм |
| Рабочая поверхность витков | 2078 мм² |
| Материал | бронза |
| Совместимый винт | TR30x6, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Все каталоги и брошюры продукции TECHNIX— в разделе «Каталоги».
Монтаж LRM 30-6-D в винтовой домкрат или подъёмный стол
- Гнездо — расточка Ø60 H7 глубиной от 60 мм и упорный буртик со стороны груза: при нагрузке порядка тонны одного натяга мало.
- Запрессовка — прессом через оправку, без перекоса. Стопор — анаэробный фиксатор плюс винт в лыску на торце.
- Схема нагружения — винт под растяжением не теряет устойчивость, поэтому упорную опору выгоднее ставить над гайкой. Схему со сжатым винтом проверяйте по длине пролёта.
- Смазка — пластичная с противозадирными присадками по всей длине хода. При замене бронзы на латунь (или наоборот) режим смазки тот же.
- Замена — при осевом люфте около 1,5 мм (четверть шага 6 мм) или когда двигателю на привычном режиме стало заметно тяжелее.
Делаете домкрат или подъёмный стол на TR30x6? Подготовим цапфы винта под подшипниковые узлы и привод, выполним расточку корпуса под гайку.
МехобработкаВопросы о гайке LRM 30-6-D
Под какой винт гайка LRM 30-6-D?
Под правый однозаходный винт Tr30x6 по ГОСТ 24737-81 / DIN 103 — например, TR30x6 TECHNIX PRO. Для левого винта TR30x6 LH есть LRM 30-6-G.
Какую нагрузку выдерживает бронзовая гайка LRM 30-6-D?
Около 14,5 кН — примерно 1480 кг — в длительном режиме со смазкой: 7 МПа на 2078 мм² витков. Стальная KSM 30-6-D рассчитана примерно на 500 кг, латунная LRM HPb59-1 30-6-D — на 1060 кг.
Чем бронзовая LRM 30-6-D отличается от латунной LRM HPb59-1 30-6-D?
Размеры и площадь витков одинаковые — Ø60 × 60 мм, 2078 мм², отличаются материал и возможности. Бронза держит примерно на 40 % больше (1480 против 1060 кг), допускает в полтора раза большие обороты (212 против 141 об/мин) и даёт КПД 40 % против 36 %.
Когда достаточно латунной гайки вместо бронзовой на Tr30x6?
Когда груз до 600–700 кг, обороты до 120–140 в минуту и механизм работает с перерывами. Латунь тоже требует смазки, зато самотормозит увереннее — запас около 3,0° против 1,9° у бронзы.
Какой момент нужен для подъёма 1000 кг на TR30x6 с гайкой LRM 30-6-D?
Примерно 23,3 Н·м — это чистый момент в резьбе, потери в опорах сюда не входят. С латунной гайкой — около 26 Н·м, со стальной — около 30 Н·м, но для стали тонна — перегруз в два раза.
Какие обороты допустимы для LRM 30-6-D?
До 212 об/мин длительно, это около 1,27 м/мин подачи на шаге 6 мм. Латунная гайка ограничена примерно 141 об/мин, стальная — около 71 об/мин.
Держит ли винт TR30x6 груз сам при бронзовой гайке?
Держит: запас самоторможения при пластичной смазке — около 1,9°: в покое винт не проворачивается. При вибрации этого мало, поэтому подъёмникам и наклонным механизмам нужен тормоз.
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
30x6
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
60
Длина С, мм
60
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
30
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
2078
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
6
