LRM 32-6-G — левая бронзовая гайка Tr32x6 LH для силовых стяжек и распорок
LRM 32-6-G TECHNIX PRO — бронзовая цилиндрическая гайка Ø60 × 64 мм с левой резьбой Tr32x6 LH под винт TR32x6 LH. Площадь витков — 2395 мм², длительная нагрузка — около 1,7 т. Правая пара к ней — LRM 32-6-D. Классическое применение левой гайки на 32-м винте — силовая стяжка или распорка: вал с левой и правой резьбой, а на нём две гайки в тягах. Так натягивают оттяжки и связи, распирают опалубку и кондукторы, сводят и разводят тяжёлые створки. Ниже — какое натяжение даёт пара LRM 32-6-G + LRM 32-6-D и какой для этого нужен момент.

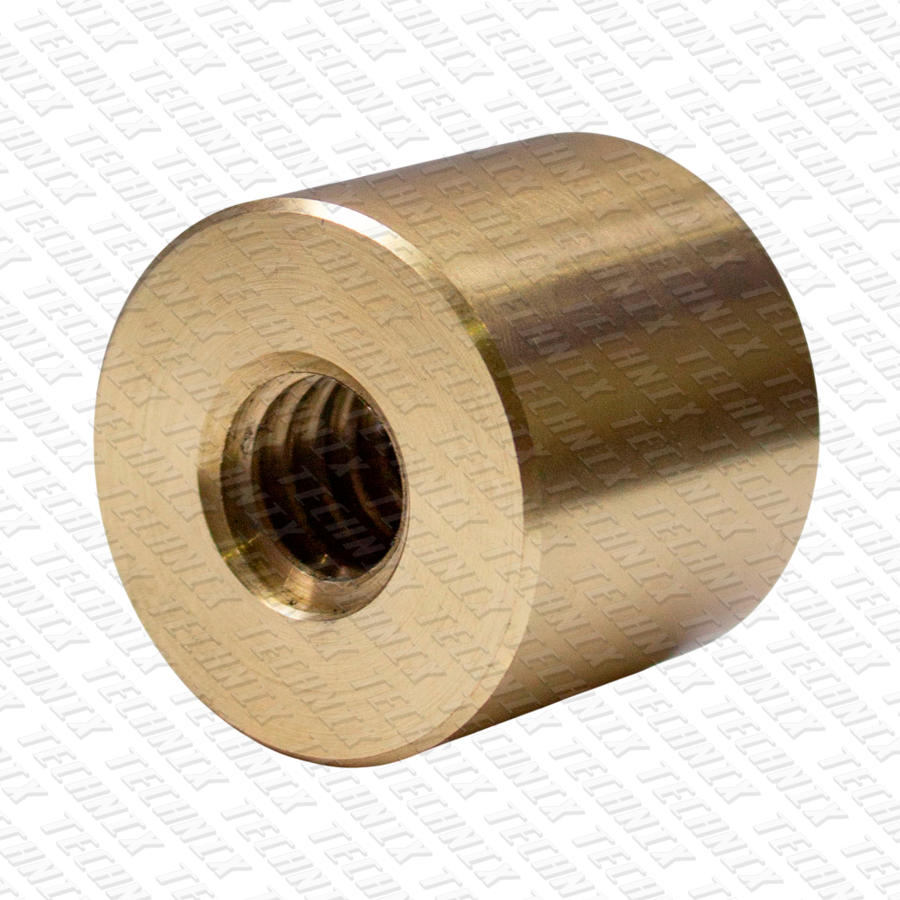

LRM 32-6-G — бронза, левая резьба Tr32x6 LH, Ø60 × 64 мм, по вершинам витков около 26 мм.

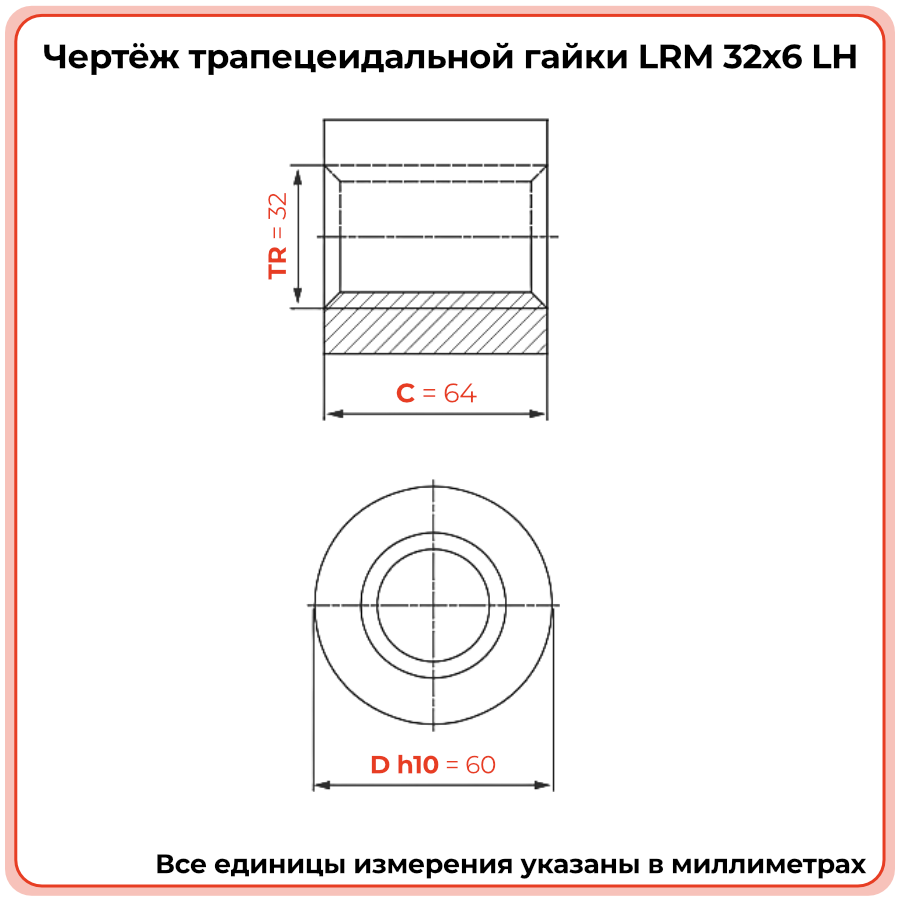

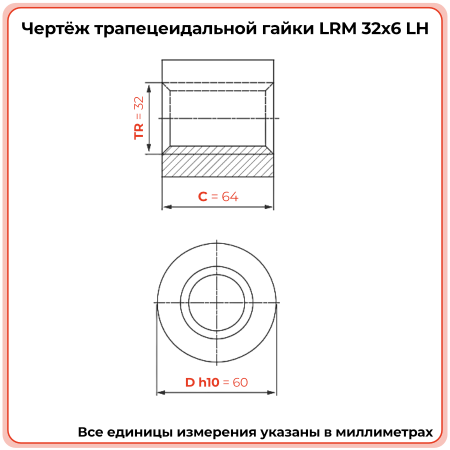

Нажмите на параметр или на элемент чертежа.
Стяжка на паре LRM 32-6-G + LRM 32-6-D: натяжение и момент
В стяжке тяга с каждой стороны нагружает свою гайку полным усилием натяжения, а вал крутят обе резьбы сразу. Поэтому момент вдвое больше, чем у одиночной гайки: T = F · d2 · tg (φ + ρ′), d2 = 29 мм. За оборот вала длина стяжки меняется на 12 мм. Сравнение бронзовой и стальной пары со смазкой:
| Натяжение | Момент, пара LRM | На рычаге 500 мм | Загрузка LRM | Момент, пара KSM | Загрузка KSM |
|---|---|---|---|---|---|
| 500 кгс | 24,3 Н·м | ≈ 49 Н | 29 % | 31,8 Н·м | 87 % |
| 1000 кгс | 48,5 Н·м | ≈ 97 Н | 59 % | 63,6 Н·м | 175 % — перегруз |
| 1500 кгс | 72,8 Н·м | ≈ 146 Н | 88 % | 95,3 Н·м | 262 % — перегруз |
Тонну натяжения бронзовая стяжка набирает усилием около 10 кгс на ключе-рычаге 500 мм — это обычная ручная работа. Стальные гайки на той же тонне перегружены почти вдвое. Сами по себе резьбы держат натяжение: запас самоторможения около 2,1° на каждой. Но если стяжка стоит на вибрирующей конструкции, вал контрят контргайкой, шплинтом или стопорной планкой.
LRM 32-6-G или левая стальная KSM 32-6-G
Стальная KSM 32-6-G — тот же Ø60, длина 48 мм и 1871 мм² витков. Сравнение на смазанном винте TR32x6 LH:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 32-6-G | KSM 32-6-G |
|---|---|---|
| Груз на гайку | ≈ 1710 кг | ≈ 570 кг |
| Стяжка 1000 кгс, момент | 48,5 Н·м | 63,6 Н·м |
| Подача, предел | 1,18 м/мин | 0,39 м/мин |
| Самоторможение | 2,1° | 5,1° |
| Длина | 64 мм | 48 мм |
| Цена (оценка) | дороже | дешевле |
Итог: натяжение или груз больше 550 кг на гайку, частая регулировка или привод от двигателя — LRM 32-6-G в паре с LRM 32-6-D. Лёгкая стяжка, которую натягивают раз и надолго, — стальные KSM 32-6-G + KSM 32-6-D.
Расчёт гайки Tr32x6 LH: усилие, момент, обороты
Калькулятор считает одну гайку. Для стяжки вводите полное натяжение, а момент умножьте на два — вал крутят обе резьбы:
Tстяжки = F · d2 · tg (φ + ρ′)
Момент на валу стяжки с левой и правой гайкой; d2 = 29 мм.
Fрук = T / Lрыч
Усилие на рычаге длиной L.
p = F / 2395 мм² ≤ 7 МПа
Давление на витки LRM 32-6-G при длительной нагрузке.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Расчёт для смазанной пары. Латунная цилиндрическая гайка 32x6 есть только правая; капролоновой нет совсем, её строка посчитана с площадью LRM. Спросить инженера.
Левые гайки Tr32x6 LH и их правые пары
Левым гайкам нужен винт TR32x6 LH, правым — TR32x6. В стяжке, встречном механизме или подъёмнике на нескольких винтах гайки одного узла должны быть из одного материала.
| Исполнение | Левая гайка | Правая гайка | Габарит | Площадь витков |
|---|---|---|---|---|
| бронза, цилиндр | LRM 32-6-G | LRM 32-6-D | Ø60 × 64 | 2395 мм² |
| сталь, цилиндр | KSM 32-6-G | KSM 32-6-D | Ø60 × 48 | 1871 мм² |
| латунь, цилиндр | — | LRM HPb59-1 32-6-D | Ø60 × 64 | 2395 мм² |
| бронза, фланец | BFM 32-6-G | BFM 32-6-D | фланец Ø70, L 54 | 1710 мм² (у D) |
| сталь, фланец | SFR 32-6-G | SFR 32-6-D | фланец Ø70, L 54 | 1710 мм² (у G) |
| капролон, фланец | PFR 32-6-G | — | фланец | — |
Где прочерк, этого исполнения в каталоге пока нет — о возможности изготовления спросите менеджера.
Технические данные LRM 32-6-G
| Артикул | LRM326GTECHNIXPRO |
| Серия / типоразмер | LRM / 32x6 |
| Резьба | Tr32x6 LH, трапецеидальная 30°, однозаходная, левая |
| Исполнение | цилиндр без фланца |
| D, посадочный | 60 мм, допуск h10 |
| C, длина | 64 мм |
| Рабочая площадь витков | 2395 мм² |
| Материал гайки | бронза |
| Ответный винт | TR32x6 LH (левый), профиль по ГОСТ 24737-81 и DIN 103 |
| Изготовитель | TECHNIX PRO, Россия |
Документация по гайкам 32x6 — в разделе «Каталоги».
Сборка стяжки на LRM 32-6-G и LRM 32-6-D
- Вал — с одной стороны левая резьба Tr32x6 LH, с другой правая Tr32x6, посередине шестигранник или отверстие под вороток. Его можно собрать из двух винтов или изготовить целиком.
- Тяги — каждая гайка запрессована в свою проушину или корпус Ø60 H7 глубиной от 64 мм и застопорена: проворот гайки в тяге сбивает натяжение.
- Маркировка — пометьте левую сторону вала и тягу с LRM 32-6-G, чтобы при сборке не перепутать стороны.
- Затяжка — смажьте обе резьбы, натягивайте ключом с длинным рычагом и контролируйте момент: 48,5 Н·м соответствует примерно 1000 кгс без потерь в торцах.
- Стопорение — после натяжки законтрите вал контргайкой или стопорной планкой, особенно на вибрирующих конструкциях. Износ контролируйте по люфту: предел — около 1,5 мм на каждой гайке.
Нужен вал стяжки с двумя резьбами? Изготовим вал Tr32x6 / Tr32x6 LH под ключ или вороток, расточим проушины под гайки Ø60.
Мехобработка
Частые вопросы о LRM 32-6-G
Какой винт нужен для гайки LRM 32-6-G?
Левый однозаходный Tr32x6 LH по ГОСТ 24737-81 / DIN 103 — например, TECHNIX PRO TR32x6 LH. Правая гайка этого размера — LRM 32-6-D.
Как работает стяжка с левой и правой гайкой Tr32x6?
На валу нарезаны левая и правая резьба, гайки LRM 32-6-G и LRM 32-6-D закреплены в тягах. За один оборот вала тяги сходятся или расходятся на 12 мм — по 6 мм с каждой стороны.
Какой момент нужен, чтобы натянуть стяжку на 1000 кгс с бронзовыми гайками Tr32x6?
Около 48,5 Н·м на валу: в стяжке обе резьбы работают одновременно, и момент вдвое больше, чем у одной гайки. На рычаге длиной 500 мм это около 97 Н, примерно 10 кгс.
Сколько выдерживает LRM 32-6-G?
Около 1,7 т (≈ 16,8 кН) при длительной работе со смазкой: 7 МПа на 2395 мм² витков. Левая стальная KSM 32-6-G рассчитана примерно на 570 кг.
Ослабнет ли натянутая стяжка на бронзовых гайках?
В покое — нет: запас самоторможения около 2,1° на каждой резьбе. При вибрации и ударах вал лучше законтрить контргайкой, шплинтом или стопорной планкой.
Почему для стяжки на 1 т лучше бронза, а не сталь?
Стальные KSM 32-6 при натяжении 1000 кгс перегружены на 75 % по давлению на витки, и момент для них больше — около 64 Н·м. Бронзовая пара работает с загрузкой 59 % и требует около 48,5 Н·м.
Можно ли в одной стяжке поставить бронзовую и стальную гайку?
Не рекомендуется: трение и износ будут разными, тяги станут смещаться несимметрично. Обе гайки должны быть одного материала — например, пара LRM 32-6-G + LRM 32-6-D.
Что ещё понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
32x6
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
60
Длина С, мм
64
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
32
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
2395
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
6
