Гайка трапецеидальная капролоновая PFR 32-6-G (диаметр 32 мм, шаг 6 мм) левая резьба в Санкт-Петербурге

О товаре

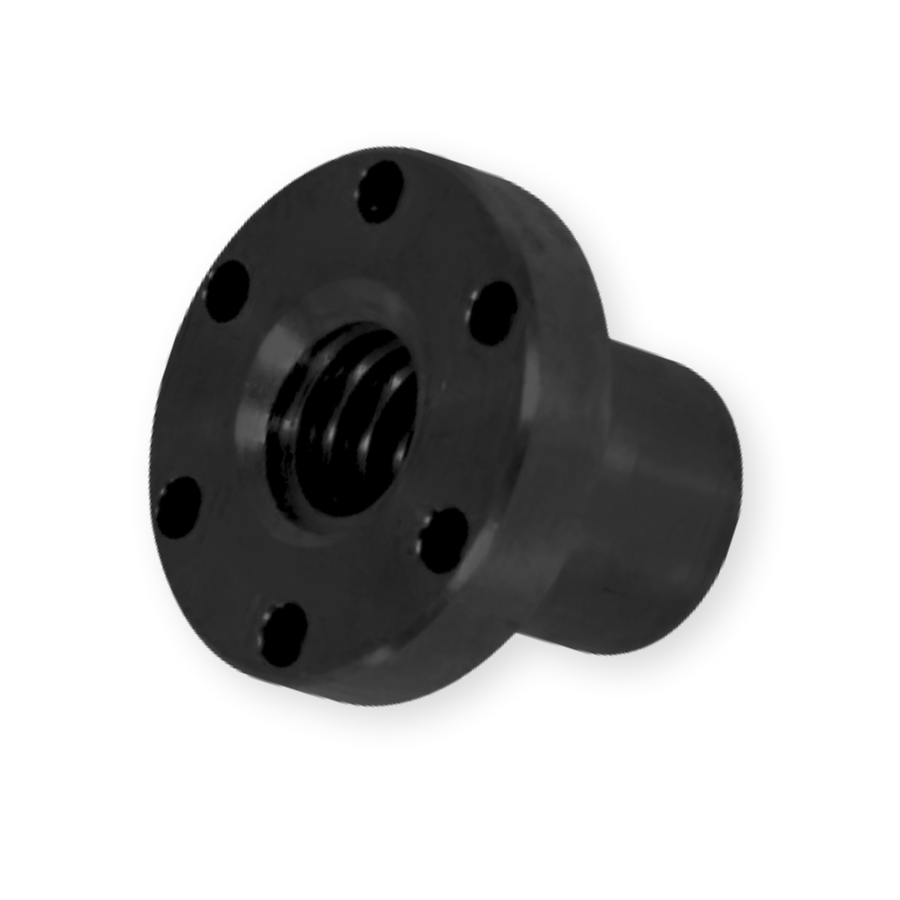

Гайка трапецеидальная с фланцем PFR 30-6-G TECHNIX PRO — ходовой элемент из нейлона с внутренней резьбой диаметром 30 мм и шагом 6 мм левого направления. Деталь разработана для преобразования вращательного движения винта в точное линейное перемещение в узлах с повышенными осевыми нагрузками. Полимерный материал гарантирует стабильный коэффициент трения, отсутствие коррозии и работу без принудительной смазки.

Расшифровка артикула

Маркировка PFR306GTECHNIXPRO кодирует основные геометрические и функциональные параметры, что ускоряет подбор совместимых винтов и исключает монтажные ошибки. Кодировка соответствует внутренней системе TECHNIX.

• PFR — линейка фланцевых полимерных гаек для трапецеидальных пар.
• 30-6 — номинальный диаметр внутренней резьбы 30 мм, шаг профиля 6 мм.
• G — обозначение левого направления нарезки.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полный код: PFR306GTECHNIXPRO. Перед сборкой узла обязательно сверяйте направление резьбы винта и гайки, а также проверяйте совпадение диаметра и шага (30×6 мм).

Конструкция и устройство

Корпус выполнен методом точного литья из нейлона, интегрированного с крепёжным фланцем. Внутренняя трапецеидальная резьба нарезана с допуском h4/e7, что минимизирует осевой люфт и обеспечивает плавное скольжение совместно с винтами. Конфигурация фланца предусматривает зенкованные или сквозные посадочные места, упрощающие установку в стеснённых условиях и предотвращающие самопроизвольное ослабление крепежа при динамических нагрузках.

• Цельная конструкция из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 30×6 мм, левое направление, класс точности h4/e7.
• Фланец с наружным диаметром 62 мм и монтажными отверстиями Ø7 мм.
• Посадочный диаметр: 38 мм.
• Рабочая площадь контакта витков 1370 мм², что повышает допустимую статическую нагрузку и ресурс пары.

Размерный ряд серии PFR

Ниже приведён полный перечень доступных модификаций фланцевых гаек серии PFR. Текущая позиция PFR306GTECHNIXPRO выделена.

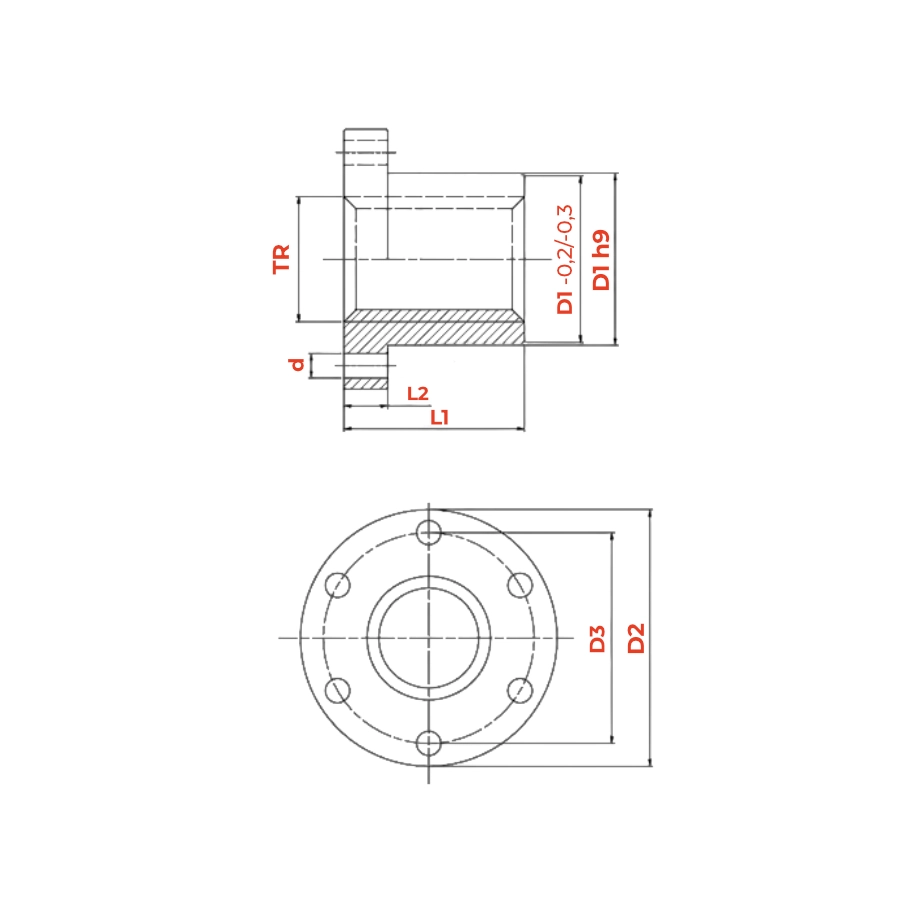

Технические параметры и условия эксплуатации

Деталь спроектирована для работы с винтами левого вращения 30×6 мм. Нейлоновый профиль отличается высокой стойкостью к абразивному износу и сохраняет геометрию при циклических нагрузках, что исключает необходимость в регулярной смазке. Фланцевая база передаёт осевые усилия на монтажную плиту, обеспечивая жёсткость всей кинематической цепи.

• Внутренний диаметр d: 30 мм.
• Шаг профиля: 6 мм.
• Направление: левое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 38 мм.
• Внешний диаметр фланца D2: 62 мм.
• Диаметр окружности крепежа (PCD): 50 мм.
• Диаметр монтажных отверстий: 7 мм (рекомендуемый крепёж М6).
• Высота фланца L2: 14 мм.
• Общая длина корпуса L: 46 мм.
• Площадь контакта профиля: 1370 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочая температура от -20 до +80 °С, защита узла от прямого попадания металлической стружки и абразивов, обязательная проверка соосности при установке, визуальный контроль состояния витков каждые 6 месяцев активной эксплуатации.

Применяемость

Гайка PFR306GTECHNIXPRO интегрируется в приводные узлы с левым вращением, где критичны снижение массы движущихся частей, отсутствие посторонних шумов и отказ от жидких смазочных материалов. Полимерная конструкция оптимальна для систем со средними скоростями перемещения и повторяющимися нагрузками.

• Позиционирующие оси промышленных манипуляторов и робототехнических комплексов.
• Линейные модули автоматизации на базе шаговых или сервоприводов.
• Регулировочные и подъёмные механизмы в металлообрабатывающем оборудовании.
• Прессы, штамповочные и гидравлические установки с винтовой передачей усилия.
• Контрольно-измерительные и дозирующие стенды, требующие стабильной повторяемости хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR306GTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 30×6 мм левого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить левое направление резьбы?
  При взгляде на торец гайки витки поднимаются справа налево. Индекс G в маркировке подтверждает левую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля.
• Требуется ли наносить смазку на полимерную резьбу?
  Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не предусмотрена. При работе в условиях повышенной запылённости рекомендуется периодически продувать узел сжатым воздухом для удаления абразивных частиц.
• Какой класс точности обеспечивает данная гайка?
  Изделие изготовлено по допуску h4/e7, что гарантирует минимальный осевой зазор и подходит для задач позиционирования с требованием высокой повторяемости хода.
• Можно ли эксплуатировать гайку при температурах выше +80 °С?
  Превышение указанного порога снижает прочностные характеристики нейлона и может вызвать термическую деформацию профиля. Для сред с повышенным нагревом следует применять металлические или композитные аналоги.
