Артикул:
LRM326DTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
32x6
Длина С, мм
—
64
Все характеристики
Аналоги
Аналог Conti:
HBD 32 A R
7 906 руб.
/шт 9 301 руб.
Есть в наличии: 3
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

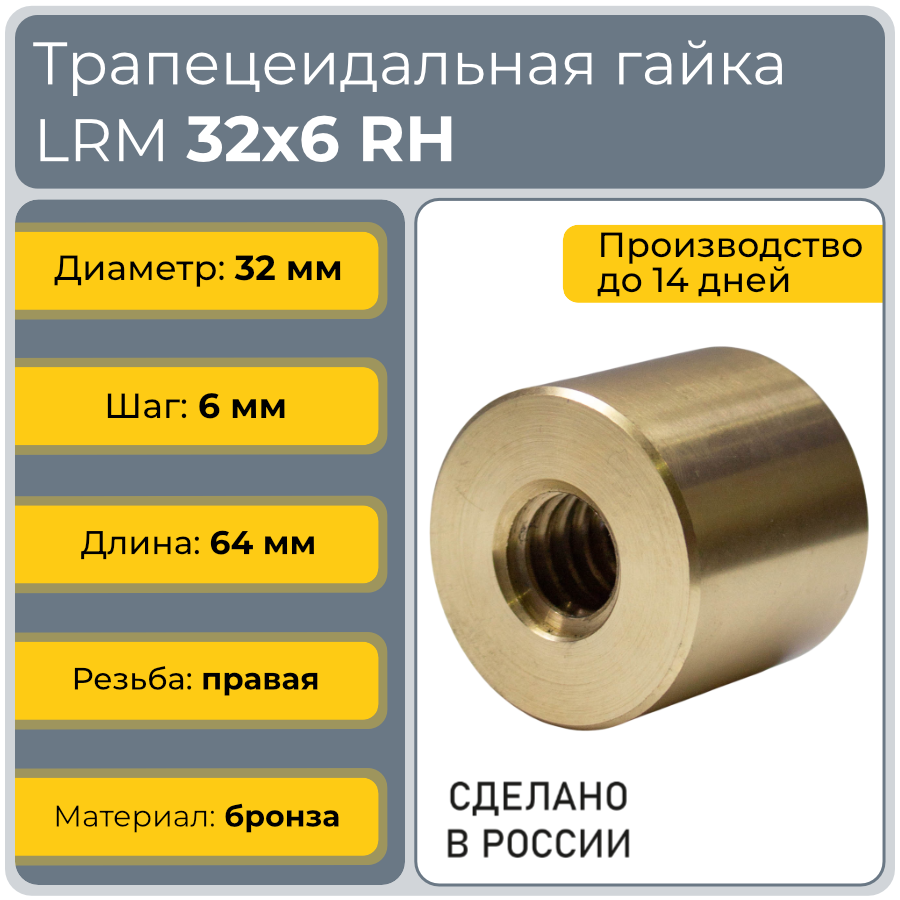

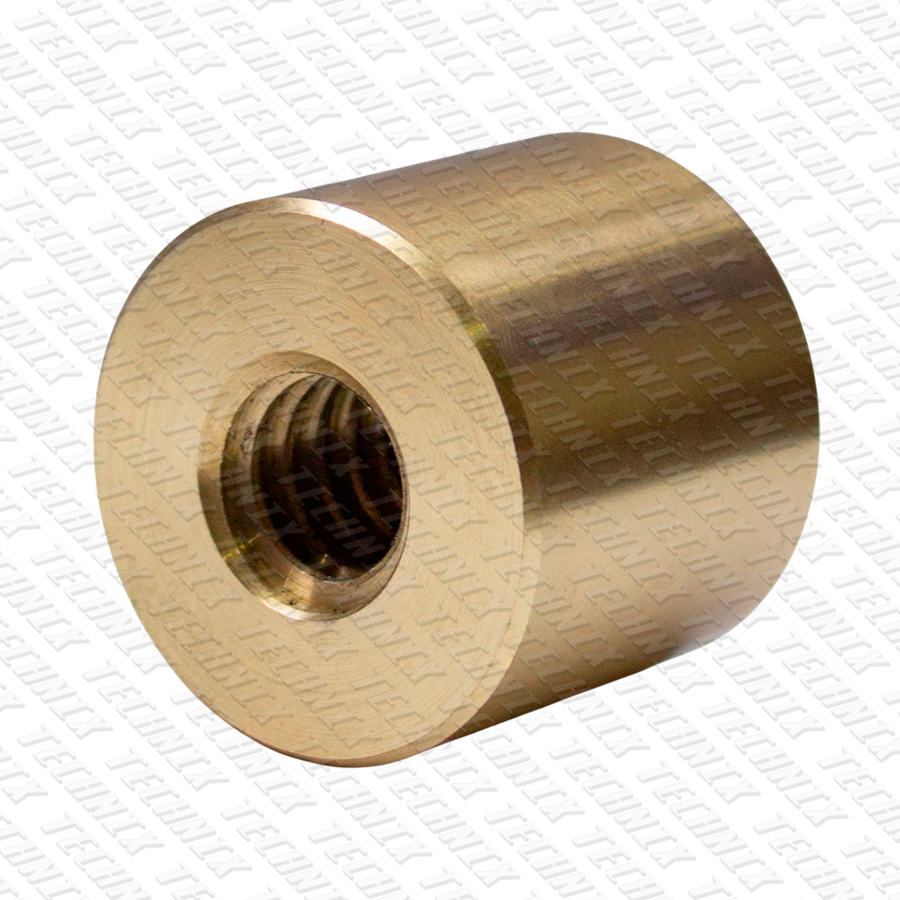

LRM 32-6-D: бронзовая гайка Tr32x6 на 1,7 т в корпусе Ø60
Бронзовая трапецеидальная гайка LRM 32-6-D TECHNIX PRO — цилиндр Ø60 × 64 мм с правой резьбой Tr32x6 для стального винта TR32x6. Больше десяти витков в зацеплении дают 2395 мм² рабочей поверхности и длительную нагрузку около 16,8 кН — примерно 1,7 т. Стальная гайка того же диаметра держит около 570 кг. Tr32x6 применяют в винтовых домкратах и подъёмниках, механизмах наклона платформ, прессах и гибочном оборудовании, в приводах тяжёлых задвижек и шиберов. Наружный Ø60 у LRM 32-6-D такой же, как у LRM 30-6-D. Поэтому ниже — что изменится, если в той же расточке перейти с 30-го винта на 32-й.

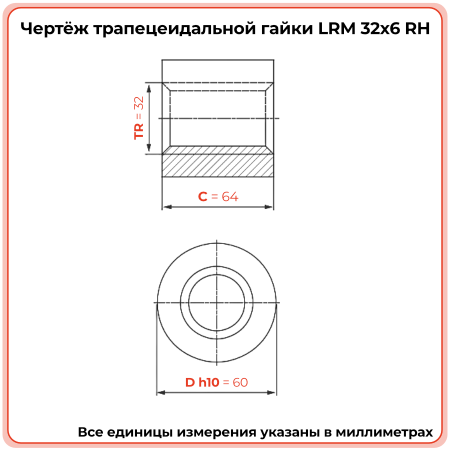

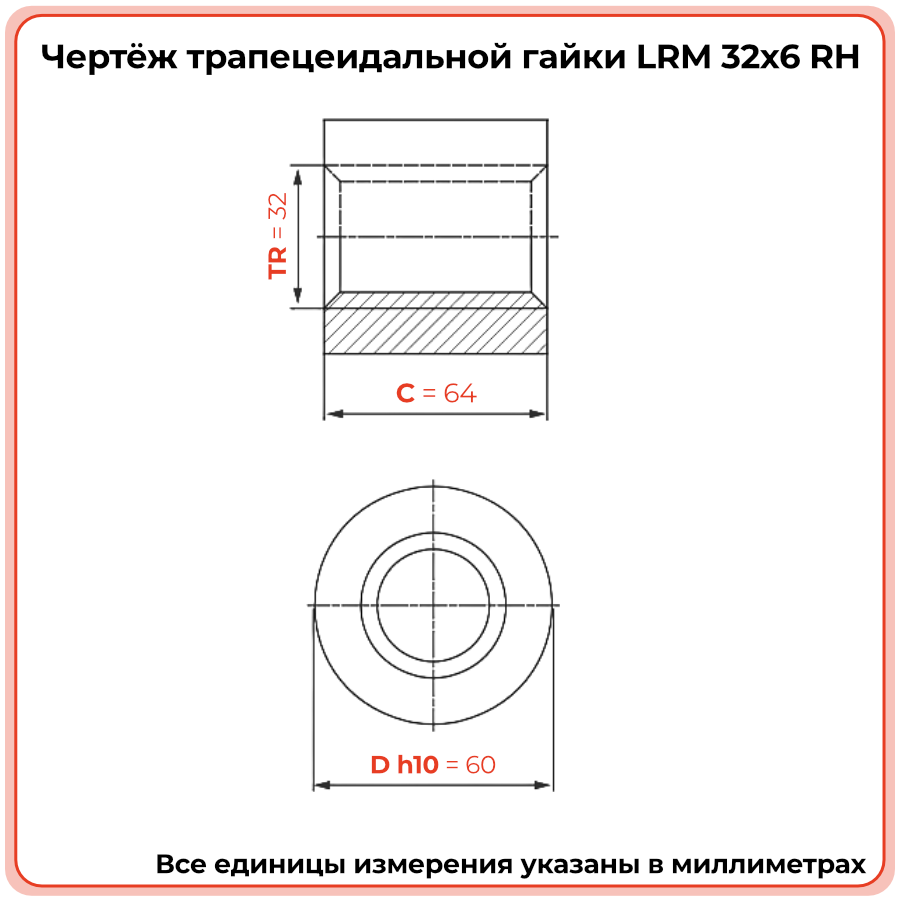

LRM 32-6-D: бронзовая гайка Ø60 × 64 мм с правой резьбой Tr32x6, диаметр по вершинам витков около 26 мм.
Нажмите на параметр или на элемент чертежа.
Tr30x6 или Tr32x6 в одной расточке Ø60: что выбрать
Бронзовые LRM 30-6-D и LRM 32-6-D имеют одинаковый наружный диаметр 60 мм и одинаковый шаг 6 мм. Выбор между ними — это выбор винта: 30 или 32 мм. Сравнение со смазкой:
| Показатель | LRM 30-6-D | LRM 32-6-D | Разница |
|---|---|---|---|
| Габарит гайки | Ø60 × 60 | Ø60 × 64 | +4 мм глубины |
| Площадь витков | 2078 мм² | 2395 мм² | +15 % |
| Груз длительно | ≈ 1480 кг | ≈ 1710 кг | +15 % |
| Загрузка при 1500 кг | 101 % — предел | 88 % | есть запас |
| Момент на 1000 кг | 23,2 Н·м | 24,3 Н·м | +5 % |
| Запас самоторможения | 1,9° | 2,1° | чуть надёжнее |
| Обороты, предел | ≈ 212 об/мин | ≈ 197 об/мин | −7 % |
| Винт на сжатие, пролёт 1500 мм (заделка — шарнир, запас 3) | ≈ 877 кг | ≈ 1225 кг | ×1,4 |
Если груз до тонны, а винт короткий или работает на растяжение, хватает Tr30x6. Tr32x6 нужен, когда груз подходит к 1,5 т, или когда длинный винт работает на сжатие: прирост жёсткости здесь заметнее, чем прирост нагрузки. Корпус под Ø60 менять не придётся — достаточно проверить глубину расточки под 64 мм и заменить винт.
LRM 32-6-D против стальной KSM 32-6-D
Стальная KSM 32-6-D тоже Ø60, но длиной 48 мм против 64 у бронзы. Пары на смазанном винте TR32x6:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 32-6-D | KSM 32-6-D |
|---|---|---|
| Длительная нагрузка | ≈ 16,8 кН | ≈ 5,6 кН |
| Обороты, не более | ≈ 197 об/мин | ≈ 66 об/мин |
| КПД пары | 39 % | 30 % |
| Запас самоторможения | 2,1° | 5,1° |
| Длина | 64 мм | 48 мм |
| Цена (оценка) | дороже | дешевле |
Итог: груз больше 550–600 кг, моторный привод или длительная работа — LRM 32-6-D. Ручной домкрат или регулировка до 550 кг с редкими ходами — KSM 32-6-D. Промежуточный вариант — латунная LRM HPb59-1 32-6-D того же габарита (около 1220 кг).
Калькулятор гайки Tr32x6: нагрузка, момент, обороты
Введите груз и обороты — калькулятор проверит бронзовую LRM и цилиндрические гайки Ø60 из стали, латуни и капролона:
p = F / 2395 мм² ≤ 7 МПа
Давление на витки LRM 32-6-D для длительной работы.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте: d2 = 29 мм, φ ≈ 3,8°; с бронзой — около 2,4 Н·м на 100 кг.
ρ′ − φ > 0
Самоторможение: у бронзы со смазкой запас около 2,1°.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для смазанной пары, площади контакта — из карточек TECHNIX. Цилиндрической капролоновой гайки 32x6 на сайте нет, её строка посчитана с площадью LRM. Подобрать гайку под режим.
Гайки Tr32x6 TECHNIX
Правые гайки (D) работают с винтом TR32x6, левые (G) — с TR32x6 LH. У цилиндрических гаек посадка Ø60; у фланцевых — пояс Ø45 и фланец Ø70.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 32-6-D | бронза | цилиндр Ø60 × 64 | 2395 мм² | правая |
| LRM 32-6-G | бронза | цилиндр Ø60 × 64 | 2395 мм² | левая |
| LRM HPb59-1 32-6-D | латунь | цилиндр Ø60 × 64 | 2395 мм² | правая |
| KSM 32-6-D | сталь | цилиндр Ø60 × 48 | 1871 мм² | правая |
| KSM 32-6-G | сталь | цилиндр Ø60 × 48 | 1871 мм² | левая |
| SKM 32-6-D | сталь | шестигранник | — | правая |
| BFM 32-6-D | бронза | с фланцем Ø70, L 54 | 1710 мм² | правая |
| BFM 32-6-G | бронза | с фланцем Ø70, L 54 | — | левая |
| BFM HPb59-1 32-6-D | латунь | с фланцем | — | правая |
| SFR 32-6-D | сталь | с фланцем | — | правая |
| SFR 32-6-G | сталь | с фланцем Ø70, L 54 | 1710 мм² | левая |
| PFR 32-6-G | капролон | с фланцем | — | левая |
Площадь витков у фланцевой BFM 32-6-D — 1710 мм² против 2395 у цилиндрической LRM. Фланец удобен для крепления к плите винтами, а под нагрузку 1,2 т и выше выгоднее цилиндр в расточке.
Характеристики LRM 32-6-D
| Артикул | LRM326DTECHNIXPRO |
| Серия / типоразмер | LRM / 32x6 |
| Резьба | Tr32x6, трапецеидальная 30°, однозаходная, правая |
| Корпус | цилиндр без фланца |
| D (посадка h10) | 60 мм |
| C (длина) | 64 мм |
| Рабочая поверхность витков | 2395 мм² |
| Материал | бронза |
| Совместимый винт | TR32x6, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Полные каталоги гаек — в разделе «Каталоги».
Установка LRM 32-6-D вместо LRM 30-6-D или в новый узел
- Глубина гнезда — расточка Ø60 H7 должна иметь глубину не меньше 64 мм. Под LRM 30-6-D она могла быть 60 мм: углубите или проверьте, что выступ гайки ничему не мешает.
- Упор — со стороны нагрузки нужен буртик или стопорное кольцо: при 1,5 т на гайке одного натяга посадки недостаточно.
- Запрессовка и стопор — оправкой по торцу, без ударов; анаэробный фиксатор плюс винт в лыску на торце, не над витками.
- Винт — меняется на TR32x6 вместе с гайкой; опоры и муфту проверьте на диаметр цапф нового винта.
- Смазка и замена — пластичная смазка с противозадирными присадками; гайку меняют при осевом люфте около 1,5 мм (четверть шага).
Переходите на TR32x6? Изготовим винт с цапфами под ваши подшипники и муфту, доработаем корпус под гайку Ø60 × 64.
Мехобработка
Вопросы о гайке LRM 32-6-D
Для какого винта гайка LRM 32-6-D?
Для правого однозаходного винта Tr32x6 по ГОСТ 24737-81 / DIN 103 — например, TR32x6 TECHNIX PRO. На левый TR32x6 LH ставят LRM 32-6-G.
Какую нагрузку держит LRM 32-6-D?
Около 16,8 кН — примерно 1,7 т — при длительной работе со смазкой: 7 МПа на 2395 мм² витков. Стальная KSM 32-6-D рассчитана примерно на 570 кг, латунная LRM HPb59-1 32-6-D — около 1220 кг.
Можно ли поставить LRM 32-6-D в корпус под гайку LRM 30-6-D?
По наружному диаметру — да, у обеих Ø60. Но LRM 32-6-D длиннее на 4 мм (64 против 60) и требует другого винта — TR32x6 вместо TR30x6. Расточку нужно проверить на глубину.
Что даёт переход с Tr30x6 на Tr32x6?
Примерно на 15 % больше площади витков и нагрузки (1,71 т против 1,48 т) и в 1,4 раза большую устойчивость винта на сжатие. Момент при этом растёт всего на 4–5 %, а предельные обороты снижаются с 212 до 197 в минуту.
Какой момент нужен, чтобы поднять тонну на TR32x6 с гайкой LRM 32-6-D?
Около 24,3 Н·м на винте без учёта опор, КПД пары — 39 %. Со стальной KSM 32-6-D понадобится около 31,8 Н·м, но тонна для неё — перегруз почти вдвое.
Какие обороты допустимы для бронзовой гайки Tr32x6?
До 197 об/мин в длительном режиме — это около 1,18 м/мин подачи. Стальная гайка того же размера ограничена примерно 66 об/мин.
Держит ли пара TR32x6 с бронзовой гайкой груз без тормоза?
Со смазкой и без вибрации — да, запас самоторможения около 2,1°. Для подъёмных механизмов тормоз или стопор всё равно нужен.
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
32x6
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
60
Длина С, мм
64
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
32
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
2395
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
6
