Гайка трапецеидальная капролоновая PFR 10-2-G (диаметр 10 мм, шаг 2 мм) левая резьба в Санкт-Петербурге

О товаре

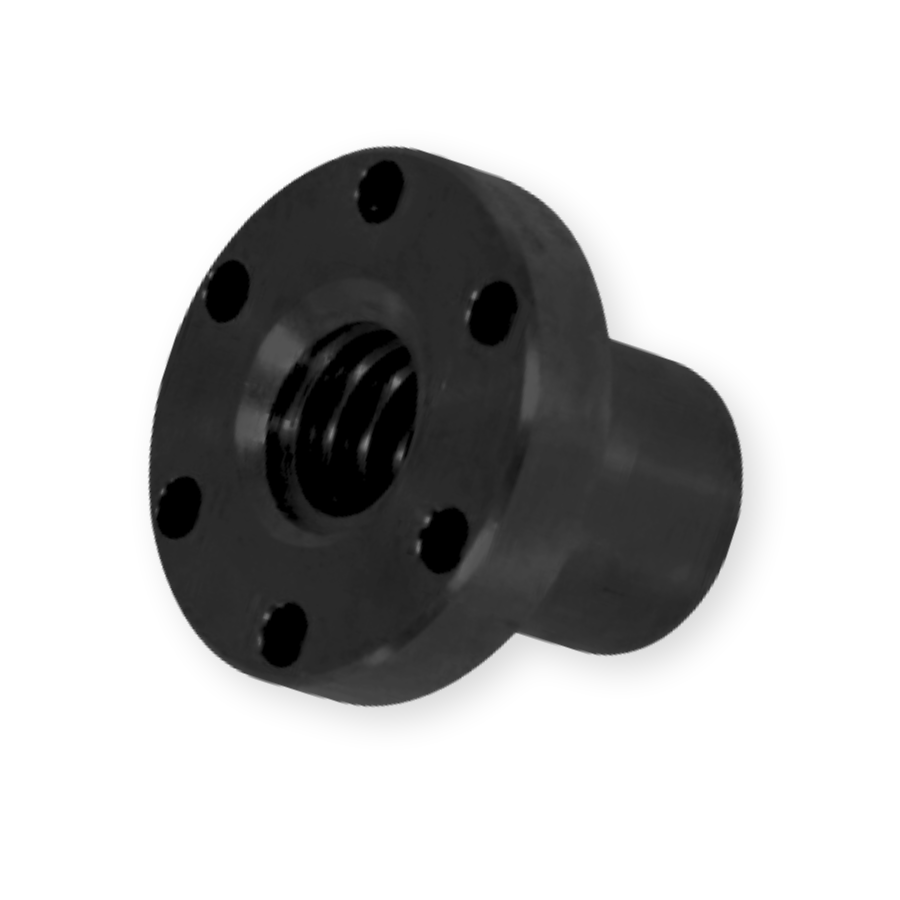

Гайка трапецеидальная с фланцем PFR 10-2-G TECHNIX PRO — фланцевая ходовая гайка из нейлона с внутренней трапецеидальной резьбой диаметром 10 мм и шагом 2 мм левого направления. Компонент предназначен для преобразования вращения вала в контролируемое линейное перемещение в механизмах с умеренными осевыми нагрузками. Полимерный корпус обеспечивает бесшумную работу, устойчивость к коррозии и стабильный коэффициент трения без применения дополнительных смазочных материалов.

Расшифровка артикула

Маркировка PFR102GTECHNIXPRO систематизирует ключевые параметры изделия, что исключает ошибки при подборе совместимых винтов и монтаже привода. Структура кода соответствует единому стандарту линейки TECHNIX.

• PFR — серия фланцевых гаек из полимерных материалов для трапецеидальных винтов.
• 10-2 — номинальный диаметр резьбы 10 мм, шаг профиля 2 мм.
• G — индекс левого направления резьбы.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR102GTECHNIXPRO. При комплектации узла обязательно проверяйте совпадение направления резьбы гайки и вала, а также соответствие диаметра и шага винта параметрам 10×2 мм.

Конструкция и устройство

Изделие представляет собой монолитный корпус из нейлона с интегрированным крепёжным фланцем. Внутренний профиль нарезан по трапецеидальному стандарту с допуском h4/e7, что гарантирует минимальный осевой зазор и плавность хода в паре с калиброванными валами. Фланец выполнен в конфигурации с углублениями под головки винтов, что упрощает установку в ограниченных пространствах и исключает самооткручивание при вибрациях.

• Цельнолитой корпус из нейлона с пониженным коэффициентом трения.
• Трапецеидальный профиль 10×2 мм, левое направление, класс точности h4/e7.
• Фланец с внешним диаметром 42 мм и отверстиями под крепёж М5.
• Посадочный участок под вал: 25 мм.
• Увеличенная рабочая площадь контакта 250 мм² для снижения удельных нагрузок на профиль.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR102GTECHNIXPRO выделена.

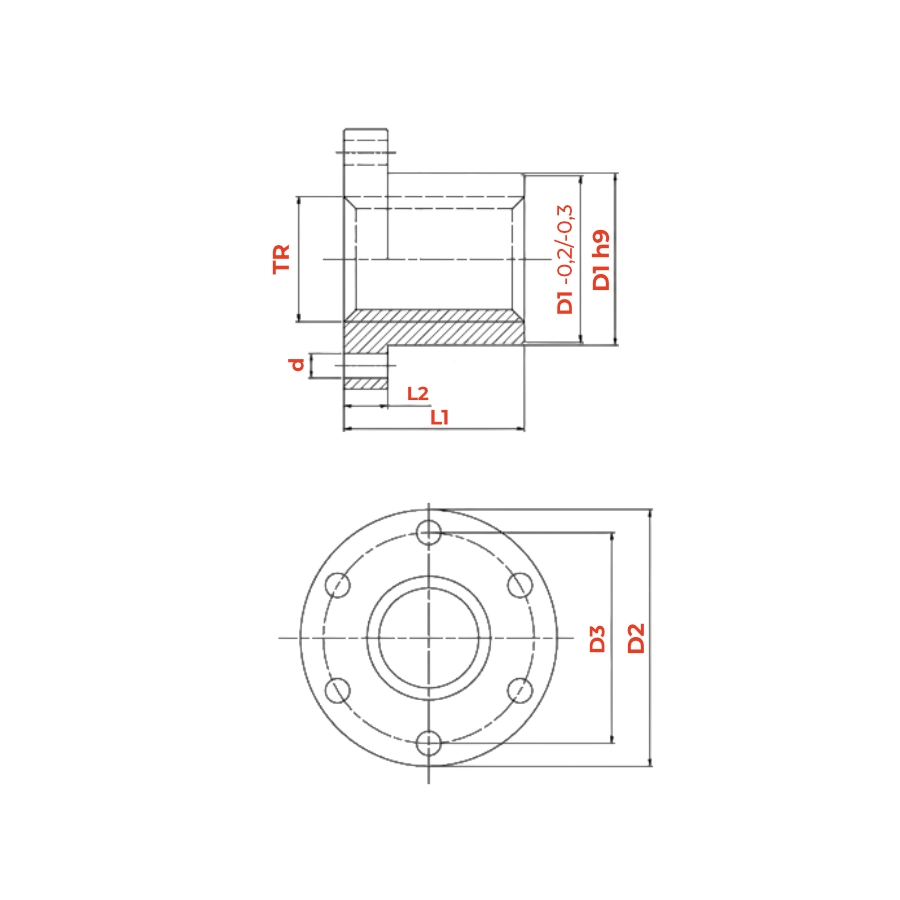

Технические параметры и условия эксплуатации

Гайка оптимизирована для работы с винтами левого вращения 10×2 мм. Нейлоновый профиль демонстрирует высокую износостойкость и самосмазывающиеся свойства, что позволяет эксплуатировать узел в сухих условиях без регулярного технического обслуживания. Жёсткий фланец обеспечивает точную центровку и передачу осевых усилий на монтажную плоскость.

• Внутренний диаметр d: 10 мм.
• Шаг профиля: 2 мм.
• Направление: левое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 25 мм.
• Внешний диаметр фланца D2: 42 мм.
• Диаметр окружности крепежа (PCD): 34 мм.
• Диаметр монтажных отверстий: 5 мм.
• Высота фланца L2: 10 мм.
• Общая длина корпуса L: 25 мм.
• Площадь контакта профиля: 250 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: диапазон температур от -20 до +80 °С, защита от попадания абразивной пыли и металлической стружки, контроль соосности при монтаже, визуальная проверка износа витков не реже 1 раза в 6 месяцев.

Применяемость

Гайка PFR102GTECHNIX PRO интегрируется в узлы с левым вращением вала, где требуется снижение инерционных масс, бесшумность работы и отказ от жидких смазок. Полимерная конструкция оптимальна для систем с умеренными скоростями и циклическими нагрузками.

• Позиционирующие оси в промышленных роботах и манипуляторах малой грузоподъёмности.
• Линейные приводы с шаговыми или серводвигателями для автоматизированных линий.
• Механизмы подъёма и регулировки высоты в станкостроительном оборудовании.
• Гидравлические и пневматические прессы с винтовой передачей усилия.
• Испытательные стенды и дозирующие установки с требованиями к точности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR102GTECHNIXPRO совместимо с типовыми фланцевыми гайками 10×2 мм левого направления. Перед заменой рекомендуется сверять чертёж фланца и допуски профиля.

Для гарантии взаимозаменяемости сверьте диаметр фланца, расположение крепежа и длину посадочного участка с документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить левое направление резьбы?
  При взгляде на торец гайки витки поднимаются справа налево. Буква G в артикуле подтверждает левое направление. Совмещение с валом возможно только при идентичном направлении нарезки профиля.
• Нужно ли наносить смазку на нейлоновую резьбу?
  Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не требуется. При эксплуатации в условиях высокой запылённости рекомендуется регулярная продувка узла сжатым воздухом для удаления абразива.
• Какой класс точности выдерживает данная гайка?
  Изделие выполнено по допуску h4/e7, что обеспечивает минимальный зазор между валом и гайкой и подходит для задач позиционирования с повышенной повторяемостью хода.
• Можно ли использовать гайку при температурах выше +80 °С?
  Превышение указанного температурного порога снижает прочностные характеристики нейлона и может привести к деформации профиля. Для высокотемпературных сред следует применять металлические аналоги.
