Артикул:
KSM407DTECHNIXPRO
Характеристики
Серия
—
KSM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
40x7
Длина С, мм
—
60
Все характеристики
4 043 руб.
/шт 4 756 руб.
Есть в наличии: 19
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
KSM 40-7-D — стальная гайка Tr40x7: почти тонна на винт без спешки

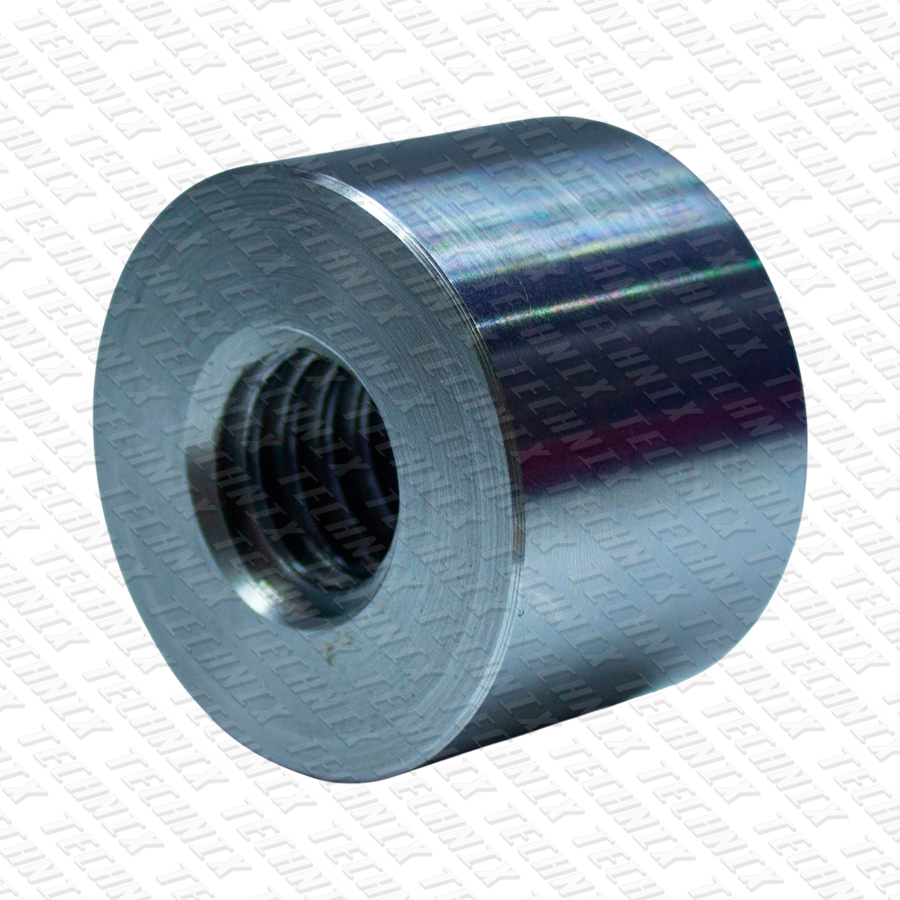

Гайка трапецеидальная KSM 40-7-D TECHNIX PRO — правая стальная гайка Tr40x7, цилиндр Ø80 × 60 мм, для винта TR40x7. Площадь контакта 2988 мм² рассчитана на длительную нагрузку около 9 кН, это примерно 910 кг на винт. Запас самоторможения около 5,3°, так что груз держится и без тормоза. На большом диаметре у стальной пары есть особенность: скорость скольжения в резьбе растёт быстро, и предел для стали наступает уже около 52 об/мин. Поэтому KSM 40-7-D — гайка для медленных тяжёлых механизмов: винтовых домкратов, подъёма форм и штампов, регулировки валков, затворов и шиберов.

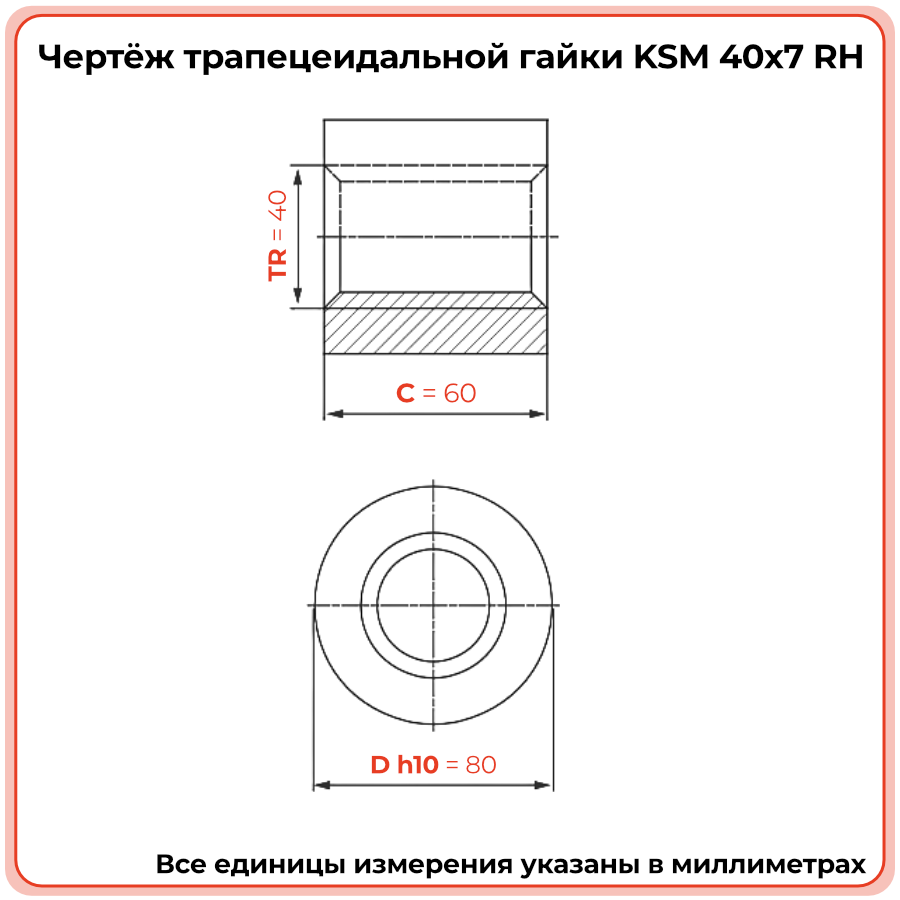

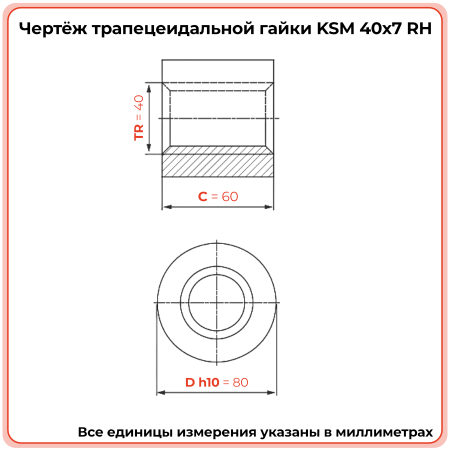

Гайка KSM 40-7-D: наружный диаметр 80 мм, длина 60 мм, внутренняя резьба Tr40x7 правая, диаметр по вершинам витков гайки D₁ ≈ 33 мм, сталь.
Нажмите на параметр или на элемент чертежа.
Скорость и время хода: где у гайки 40x7 предел
Скорость скольжения в резьбе зависит от среднего диаметра: на винте 40x7 виток за оборот проходит около 115 мм. У каждого материала гайки свой ориентир по этой скорости, и от него зависит, как быстро механизм может пройти рабочий ход при постоянной работе:
| Гайка Ø80 | Ориентир скорости скольжения | Предельные обороты | Подача | Ход 500 мм | Ход 1000 мм |
|---|---|---|---|---|---|
| Сталь KSM 40-7-D | 0,1 м/с | ≈ 52 об/мин | 0,37 м/мин | ≈ 82 с | ≈ 2 мин 44 с |
| Капролон LKM 40-7-D | 0,15 м/с | ≈ 78 об/мин | 0,55 м/мин | ≈ 55 с | ≈ 1 мин 49 с |
| Бронза LRM 40-7-D | 0,3 м/с | ≈ 157 об/мин | 1,1 м/мин | ≈ 27 с | ≈ 55 с |
Это ориентиры для работы под полной нагрузкой. Холостой подвод без груза можно выполнять быстрее, но долго держать высокие обороты стальная пара не любит из-за трения и нагрева. Если механизм проходит ход раз в смену, например домкрат, затвор или регулировка, минута-другая на ход не мешает, и KSM 40-7-D даёт самую большую нагрузку за свои деньги. Если ход повторяется много раз за смену и время цикла важно, выбирайте бронзу.
KSM 40-7-D или бронзовая LRM 40-7-D
LRM 40-7-D — бронзовый цилиндр того же Ø80, длина 80 мм. Обе гайки на винте TR40x7 со смазкой.
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | KSM 40-7-D | LRM 40-7-D |
|---|---|---|
| Обороты, об/мин | ≈ 52 | ≈ 157 |
| Нагрузка по износу | ≈ 9 кН | ≈ 27 кН |
| Удержание груза | 5,3° | 2,4° |
| Длина гайки | 60 мм | 80 мм |
| Цена (оценка) | дешевле | дороже |
Итог: до 900 кг на винт, медленно и с паузами — KSM 40-7-D. Быстрый цикл или груз в 1–2,5 т — бронзовая LRM 40-7-D, а для удержания груза — тормоз на двигателе.
Калькулятор гайки Tr40x7, Ø80
Проверьте давление, момент и скорость скольжения для трёх цилиндрических гаек 40x7:
vs = π · d2 · n / cos φ
Скорость скольжения; d2 = 36,5 мм, φ ≈ 3,49°.
T = F · d2 / 2 · tg (φ + ρ′)
Момент подъёма; для стали около 4 Н·м на каждый килоньютон.
p = F / 2988 мм²
Давление на витки KSM 40-7-D, ориентир ≈ 3 МПа.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры даны для постоянной работы со смазкой, площади контакта — по карточкам TECHNIX. Подобрать мотор-редуктор.
Правые гайки Tr40x7 в каталоге TECHNIX
Все цилиндрические гайки 40x7 ставятся в расточку Ø80 и работают с винтом TR40x7. Стальная гайка 40x7 есть только с правой резьбой; для левого винта TR40x7LH уточните наличие левой бронзовой или капролоновой гайки у менеджера.
| Гайка | Материал | Размер | Площадь контакта | Длительно |
|---|---|---|---|---|
| KSM 40-7-D | сталь | Ø80 × 60 | 2988 мм² | ≈ 9 кН |
| LRM 40-7-D | бронза | Ø80 × 80 | 3884 мм² | ≈ 27 кН |
| LKM 40-7-D | капролон | Ø80 × 80 | 3984 мм² | ≈ 12 кН |
Технические характеристики
| Артикул | KSM407DTECHNIXPRO |
| Серия / типоразмер | KSM / 40x7 |
| Резьба | Tr40x7, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 80 мм, h10 |
| Длина C | 60 мм |
| Площадь контакта | 2988 мм² |
| Материал | сталь |
| Совместимый винт | TR40x7, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги и паспорта продукции — в разделе «Каталоги».
Установка KSM 40-7-D в тяжёлый механизм
- Привод — мотор-редуктор с выходом до 50 об/мин или винтовой домкрат с червячной парой. Прямое подключение двигателя на 1500 об/мин к этой паре недопустимо.
- Посадка — расточка Ø80 H7, торец гайки в упор, шпонка от проворота. При 800 кг на винт момент на гайке около 31 Н·м.
- Концевые выключатели — обязательны с обеих сторон хода. Тяжёлая стальная пара при ударе в упор под мотором может заклинить.
- Смазка — пластичная, с противозадирными присадками, по всей длине винта. При редкой работе обновляйте её перед каждым сезоном или циклом.
- Замена — при осевом люфте около 1,75 мм, это ¼ шага.
Нужна гайка 40x7 с доработкой? Расточим под ваш корпус, сделаем паз под шпонку или фланец, подготовим концы винта TR40x7 под опоры.
Отправить чертёжЧастые вопросы
На какой винт ставится гайка KSM 40-7-D?
На правый однозаходный винт Tr40x7 по ГОСТ 24737-81 или DIN 103, например TR40x7 TECHNIX PRO. Стальной левой гайки 40x7 в каталоге нет.
Какой груз выдерживает KSM 40-7-D?
При постоянной работе со смазкой — около 9 кН, примерно 910 кг на винт: 3 МПа на площадь контакта 2988 мм². Для домкратов и регулировок с редкими ходами допустима кратковременная нагрузка в 2–3 раза больше.
С какой скоростью может работать KSM 40-7-D?
Под нагрузкой — примерно до 52 об/мин, это 0,37 м/мин подачи. При таких оборотах скорость скольжения в резьбе 40x7 доходит до 0,1 м/с — ориентира для стальной пары. Бронзовая LRM 40-7-D работает до 157 об/мин.
Какой момент нужен для подъёма 500 кг на TR40x7?
Со стальной гайкой — около 19,6 Н·м на винте, с бронзовой LRM 40-7-D — около 14,8 Н·м. Потери в опорах и редукторе нужно добавить отдельно.
Нужен ли тормоз, если стоит KSM 40-7-D?
Для удержания груза — нет: запас самоторможения пары около 5,3°. Тормоз нужен для точного останова, при подъёме людей и в механизмах, где нормы безопасности требуют его обязательно.
Чем KSM 40-7-D отличается от KSM 36-6-D?
KSM 40-7-D больше: Ø80 × 60 мм против Ø75 × 54 мм и около 9 кН длительной нагрузки против 7,2 кН. Шаг 7 мм даёт больше хода за оборот, но из-за большего диаметра стальная пара 40x7 ограничена по оборотам сильнее — около 52 об/мин против 58.
