LRM 40-7-D — бронзовая гайка Tr40x7 на нагрузку до 2,7 т
Трапецеидальная гайка LRM 40-7-D TECHNIX PRO — бронзовый цилиндр Ø80 × 80 мм с правой резьбой Tr40x7 под винт TR40x7. Почти двенадцать витков в зацеплении и 3884 мм² рабочей поверхности дают длительную нагрузку около 27 кН, то есть примерно 2,7 т. Это втрое больше, чем у стальной KSM 40-7-D того же диаметра. Типоразмер 40x7 работает в тяжёлых подъёмниках и домкратах, механизмах подъёма валков и траверс, прессах и правильных машинах, приводах больших затворов и шлюзов. С ростом диаметра падают допустимые обороты гайки, но подача почти не меняется. Почему так происходит — в таблице по всей серии LRM ниже.

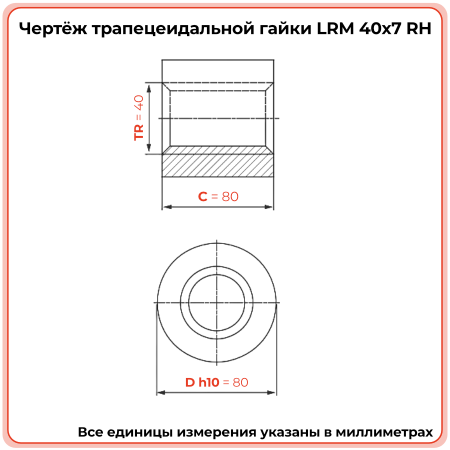

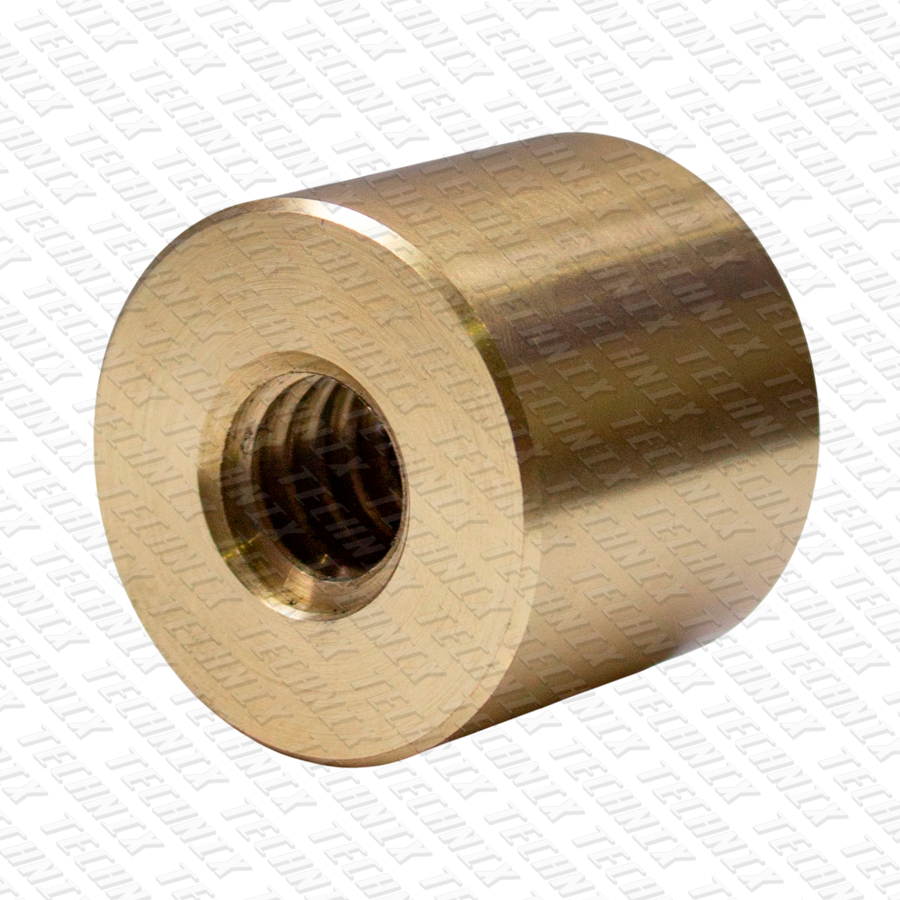

LRM 40-7-D: бронзовая гайка Ø80 × 80 мм, правая резьба Tr40x7, диаметр по вершинам витков около 33 мм.

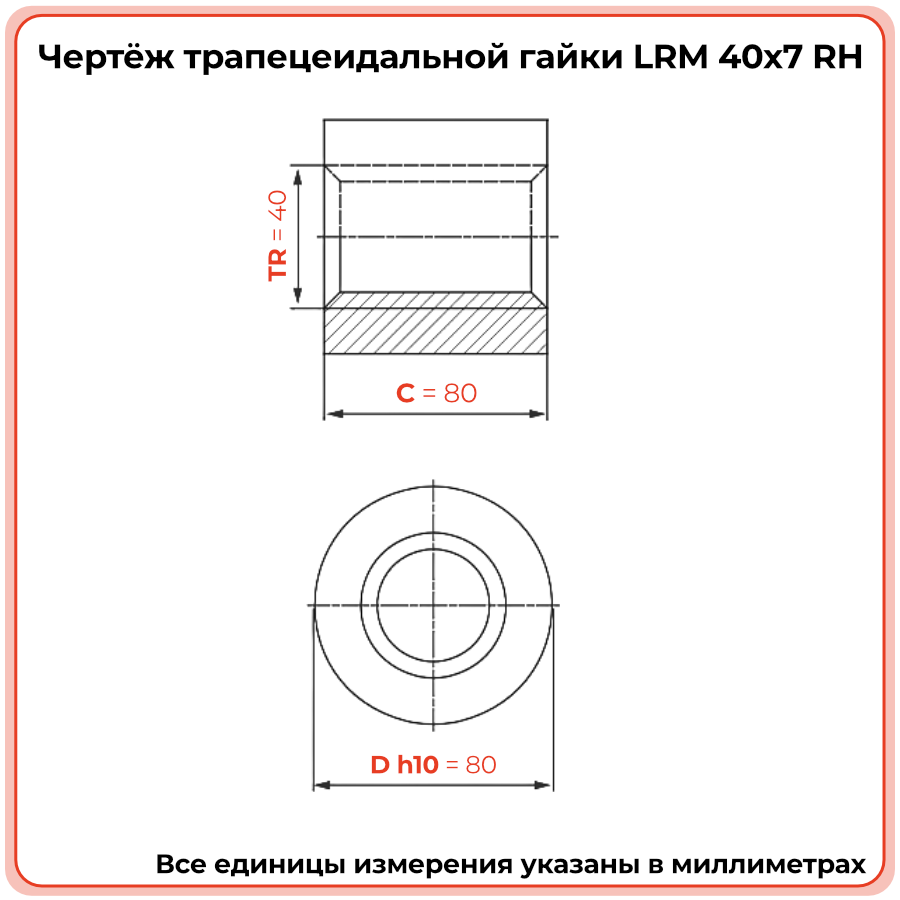

Нажмите на параметр или на элемент чертежа.
Обороты и подача бронзовых гаек LRM: от Tr12x3 до Tr40x7
Предельные обороты бронзовой гайки задаёт скорость скольжения витков по винту — около 0,3 м/с при постоянной работе. Чем больше средний диаметр, тем меньше оборотов укладывается в этот предел. Но шаг у крупных винтов тоже больше, поэтому подача падает гораздо медленнее:
| Гайка LRM | Резьба | Обороты, предел | Подача, предел | Ход 1000 мм |
|---|---|---|---|---|
| LRM 12-3-D | Tr12x3 | ≈ 543 об/мин | 1,63 м/мин | ≈ 37 с |
| LRM 16-4-D | Tr16x4 | ≈ 408 об/мин | 1,63 м/мин | ≈ 37 с |
| LRM 20-4-D | Tr20x4 | ≈ 318 об/мин | 1,27 м/мин | ≈ 47 с |
| LRM 24-5-D | Tr24x5 | ≈ 266 об/мин | 1,33 м/мин | ≈ 45 с |
| LRM 30-6-D | Tr30x6 | ≈ 212 об/мин | 1,27 м/мин | ≈ 47 с |
| LRM 36-6-D | Tr36x6 | ≈ 173 об/мин | 1,04 м/мин | ≈ 58 с |
| LRM 40-7-D | Tr40x7 | ≈ 157 об/мин | 1,10 м/мин | ≈ 55 с |
От Tr12x3 до Tr40x7 допустимые обороты падают в 3,5 раза, а подача — меньше чем в 1,5 раза. Для привода на 40-м винте это значит: двигатель работает через редуктор на низких оборотах с большим моментом, а скорость хода остаётся рабочей — около метра в минуту. Стальная KSM 40-7-D ограничена примерно 52 об/мин, это втрое медленнее: метр хода займёт почти три минуты против 55 секунд с бронзой.
LRM 40-7-D или стальная KSM 40-7-D
Расточка под обе гайки одна — Ø80, но стальная KSM 40-7-D занимает в ней 60 мм, а бронзовая 80. Сопоставим пары на винте TR40x7 со смазкой:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 40-7-D | KSM 40-7-D |
|---|---|---|
| Нагрузка длительно | ≈ 27,2 кН | ≈ 9,0 кН |
| Обороты, предел | ≈ 157 об/мин | ≈ 52 об/мин |
| КПД пары | 37 % | 28 % |
| Самоторможение | 2,4° | 5,3° |
| Длина | 80 мм | 60 мм |
| Цена (оценка) | дороже | дешевле |
Итог: груз больше 900 кг, моторный привод или длительная работа — LRM 40-7-D. Ручная регулировка с редкими ходами и нагрузкой до 900 кг — KSM 40-7-D.
Калькулятор гайки Tr40x7: нагрузка, момент, обороты
Задайте нагрузку и обороты привода: калькулятор покажет запас бронзовой LRM 40-7-D и тех же величин для стальной, латунной и капролоновой гайки Ø80:
nпред = v · 60000 / (π · d2) · cos φ
Предельные обороты: при 0,3 м/с и d2 = 36,5 мм — около 157 об/мин.
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте; φ ≈ 3,5°, с бронзой около 30 Н·м на тонну.
p = F / 3884 мм² ≤ 7 МПа
Давление на витки LRM 40-7-D при длительной работе.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для смазанной пары, площади контакта — из карточек TECHNIX. Цилиндрической латунной гайки 40x7 в каталоге нет, её строка — оценка. Подобрать гайку под режим.
Гайки Tr40x7 TECHNIX
Правое исполнение (D) работает с TR40x7, левое (G) — с TR40x7 LH. У цилиндров посадка Ø80; фланцевые гайки центрируются пояском Ø63 и крепятся через фланец Ø95.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 40-7-D | бронза | цилиндр Ø80 × 80 | 3884 мм² | правая |
| LRM 40-7-G | бронза | цилиндр Ø80 × 80 | 3884 мм² | левая, уточняйте |
| KSM 40-7-D | сталь | цилиндр Ø80 × 60 | 2988 мм² | правая |
| KSM 40-7-G | сталь | цилиндр Ø80 × 60 | 2988 мм² | левая |
| LKM 40-7-D | капролон | цилиндр Ø80 × 80 | 3984 мм² | правая |
| LKM 40-7-G | капролон | цилиндр Ø80 × 80 | — | левая |
| BFM 40-7-D | бронза | с фланцем Ø95, L 66 | 2650 мм² | правая |
| BFM 40-7-G | бронза | с фланцем Ø95, L 66 | 2650 мм² | левая |
| BFM HPb59-1 40-7-D | латунь | с фланцем | — | правая |
| PFR 40-7-D | капролон | с фланцем | — | правая |
| PFR 40-7-G | капролон | с фланцем | — | левая |
Под предельные нагрузки на Tr40x7 берите цилиндрическую LRM: у неё 3884 мм² витков против 2650 мм² у фланцевой BFM 40-7-D по данным сайта. Фланец удобен, когда гайку проще прикрутить к плите, чем расточить под неё корпус.
Характеристики LRM 40-7-D
| Артикул | LRM407DTECHNIXPRO |
| Серия / типоразмер | LRM / 40x7 |
| Резьба | Tr40x7, трапецеидальная 30°, однозаходная, правая |
| Тип корпуса | гладкий цилиндр |
| Ø наружный (h10) | 80 мм |
| Длина | 80 мм |
| Опорная поверхность витков | 3884 мм² |
| Материал | бронза |
| Винт в пару | правый TR40x7 (ГОСТ 24737-81, DIN 103) |
| Изготовитель | TECHNIX PRO, Санкт-Петербург |
PDF-каталог TECHNIX PRO с размерами всей серии — в разделе «Каталоги».
Монтаж LRM 40-7-D в тяжёлый привод
- Гнездо — расточка Ø80 H7 глубиной от 80 мм с упорным буртиком со стороны нагрузки: на 2–2,5 т посадочного натяга недостаточно.
- Запрессовка — гидравлическим прессом через оправку по торцу, строго соосно. Перекос, допущенный при запрессовке массивной гайки, потом не исправить.
- Привод — при 157 об/мин предельных подбирайте мотор-редуктор с выходом 60–120 об/мин. Это даёт подачу 0,4–0,8 м/мин с запасом по нагреву.
- Смазка — пластичная с противозадирными присадками по всей длине хода; на длинных винтах удобна централизованная подача.
- Износ — для шага 7 мм предельный осевой люфт около 1,75 мм; дошли до него — ставьте новую гайку.
Нужен винт TR40x7 в размер? Изготовим винт, обработаем цапфы под подшипниковые узлы и муфту редуктора, расточим корпус под гайку Ø80.
Мехобработка
Вопросы о гайке LRM 40-7-D
К какому винту подходит гайка LRM 40-7-D?
К правому однозаходному винту Tr40x7 по ГОСТ 24737-81 / DIN 103 — например, TR40x7 TECHNIX PRO. Для левого винта TR40x7 LH нужна левая гайка LRM 40-7-G — её наличие уточняйте у менеджера.
Какую нагрузку держит бронзовая гайка LRM 40-7-D?
Около 27 кН — примерно 2,77 т — при длительной работе со смазкой: 7 МПа на 3884 мм² витков. Стальная KSM 40-7-D рассчитана примерно на 914 кг, капролоновая LKM 40-7-D — около 1,2 т.
Какие обороты допустимы для гайки Tr40x7?
Для бронзовой LRM 40-7-D — до 157 об/мин в длительном режиме, это около 1,1 м/мин подачи. Стальная гайка этого размера ограничена примерно 52 об/мин.
Почему у больших трапецеидальных гаек ниже предельные обороты?
Ограничение задаёт скорость скольжения в резьбе — для бронзы около 0,3 м/с. Чем больше средний диаметр, тем быстрее скользят витки при тех же оборотах. Поэтому у Tr12x3 предел около 540 об/мин, а у Tr40x7 — около 157. Подача за счёт большего шага при этом остаётся на уровне 1,0–1,6 м/мин.
Какой момент нужен для подъёма 1,5 т на винте TR40x7 с LRM 40-7-D?
Около 44,5 Н·м на винте без трения в опорах, КПД пары — 37 %. Со стальной KSM 40-7-D — около 58,7 Н·м, и 1,5 т для неё — перегруз в 1,6 раза.
Самотормозит ли пара TR40x7 с бронзовой гайкой?
Держит: при пластичной смазке угол трения превышает угол подъёма на 2,4°, и неподвижный груз не опустится. При вибрации и для подъёмников с людьми или ценным грузом нужен тормоз.
Какие размеры у гайки LRM 40-7-D?
Наружный диаметр 80 мм (h10), длина 80 мм, резьба Tr40x7 правая, по вершинам витков около 33 мм, площадь контакта — 3884 мм².
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
40x7
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
80
Длина С, мм
80
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
40
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
3884
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
7
