Гайки с трапецеидальной резьбой
Гайка трапецеидальная – это специальный метиз, применяемый в составе механизмов преобразования вращательного движения в поступательное. Её отличительной чертой является профиль резьбы, который напоминает равнобедренную трапецию. Он обеспечивает высокую прочность соединения и возможность точного поступательного перемещения исполнительных элементов.
Какие бывают?

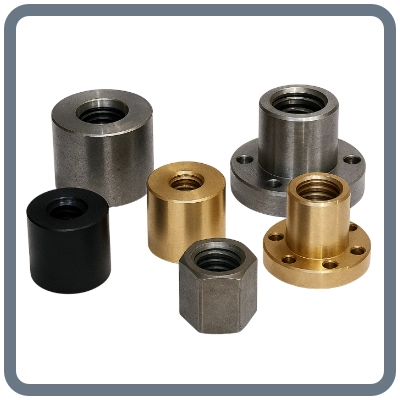

В зависимости от используемого материала можно купить гайки с трапецеидальной резьбой следующих видов:

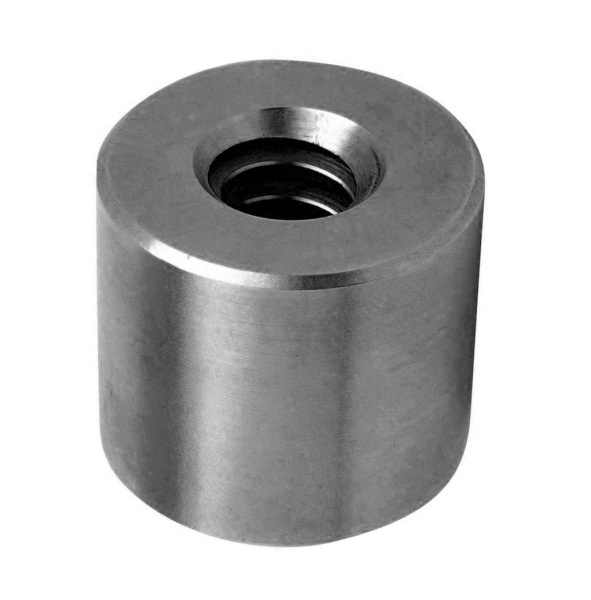

- Стальные – отличаются высокой прочностью и надёжностью, используются в конструкциях, где важен большой ресурс. Их недостаток в том, что при значительных нагрузках они могут заклинивать.

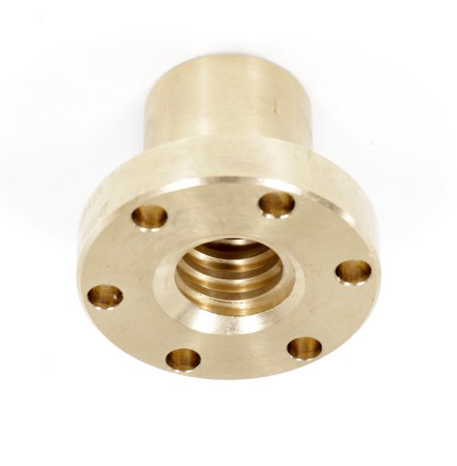

- Бронзовые – отличаются более низким коэффициентом трения, чем стальные, они лучше работают при повышенных нагрузках и температурах.

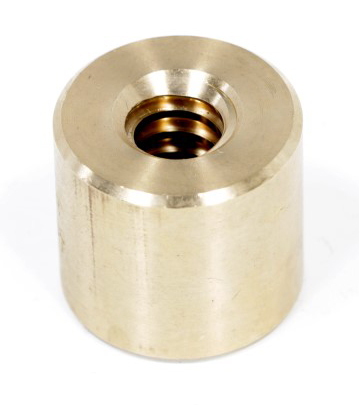

- Латунные – коррозиеустойчивые гайки, рассчитанные на небольшие нагрузки. Недостаточная прочность и низкая износостойкость не позволяют их применять в высоко нагруженных механизмах.

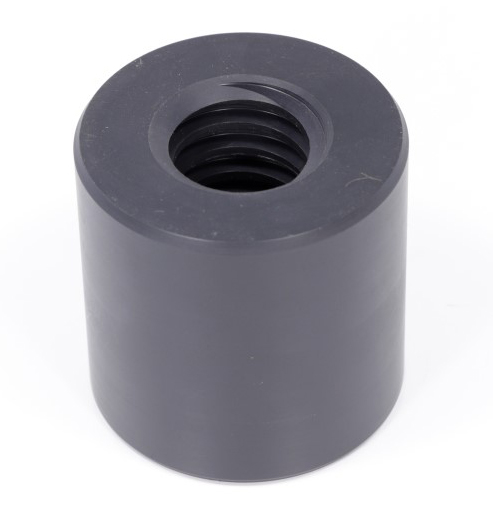

- Капролоновые гайки – характеризуются высокой устойчивостью к коррозии и могут использоваться в условиях, где требуется снижение веса конструкции. Не рассчитаны на большие нагрузки.
По направлению резьбы гайки с трапецеидальной резьбой бывают двух видов:
- С правой резьбой – стандартное направление для большинства механизмов.
- С левой резьбой – применяется реже, в особых конструкциях.
По величине шага резьбы гайка для трапецеидального винта выпускается двух типов:
- с крупным шагом – предназначены для механизмов, где важна большая грузоподъёмность, но требуется невысокая точность позиционирования;
- с мелким шагом – используются в составе механизмов, где нужна высокая точность позиционирования и плавность хода.

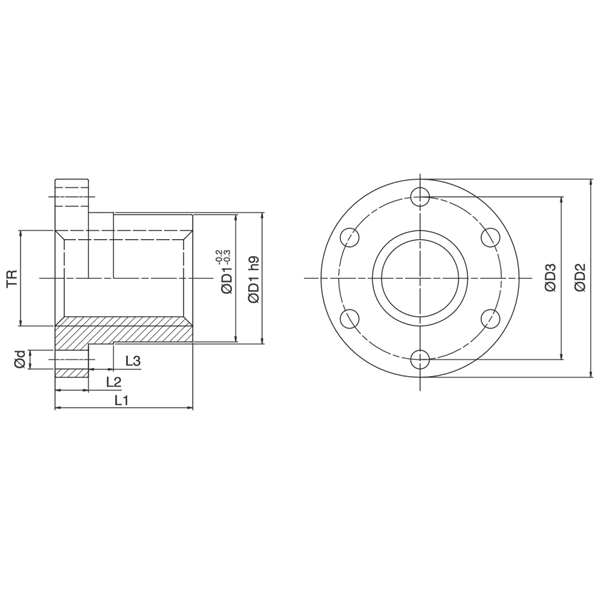

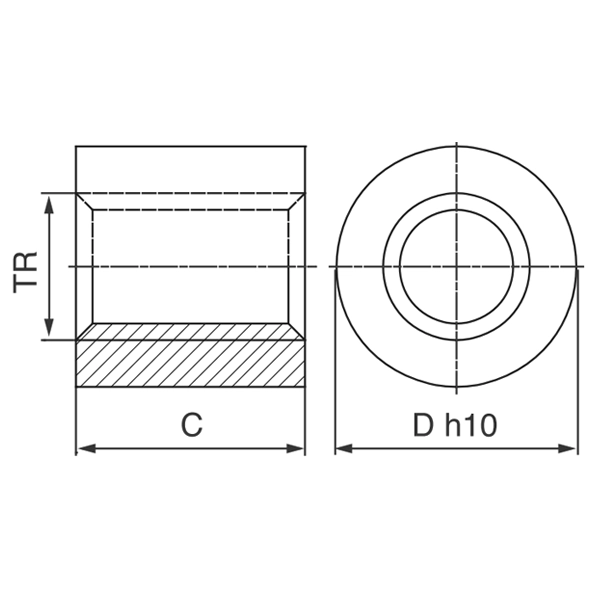

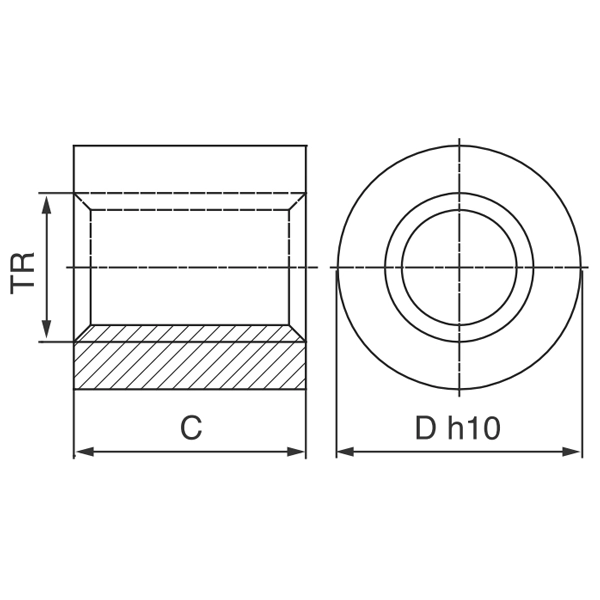

Конструктивные особенности и варианты исполнения гаек для трапецеидального винта
По типу резьбы купить трапецеидальные гайки можно в двух исполнениях – резьба стандарта ACME или метрическая резьба. В первом случае величина угла подъёма угла резьбы составляет 29 градусов, а во втором – 30 градусов.
Базовое исполнение трапецеидальной резьбы – правое однозаходное с классом точности 7h. Размеры стандартных трапецеидальных гаек находятся в диапазоне значений от ∅10x2 до ∅120x16 и ∅140x14. В этих обозначениях первое число указывает на диаметр гайки, а второе – на шаг резьбы.
Грузоподъемность пары «гайка-винт» зависит от их размера и может достигать значений от 10 до 1200кН и выше, что делает трапецеидальные винтовые передачи эффективными для работы с большими нагрузками.
На что обращать внимание при покупке?
- материал гайки (сталь, бронза, латунь);
- направление резьбы (правая или левая);
- шаг резьбы (величина и точность);
- условия эксплуатации (температура, нагрузка, смазывание);
- совместимость с винтом (типоразмеры и резьба);
- цены трапецеидальных гаек.
Корректный выбор метизов с трапецеидальной резьбой обеспечит длительный срок службы и высокую производительность оборудования.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить гайки для винтов с трапецеидальной резьбой. Выгодная цена на трапецеидальные гайки TECHNIX оптом – напрямую от производителя.
