Артикул:
BFM204GTECHNIXPRO
Характеристики
Серия
—
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20x4
Длина L, мм
—
44
Все характеристики
Аналоги
Аналог Conti:
FFR 20 A L
4 918 руб.
/шт 5 785 руб.
Есть в наличии: 9
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов

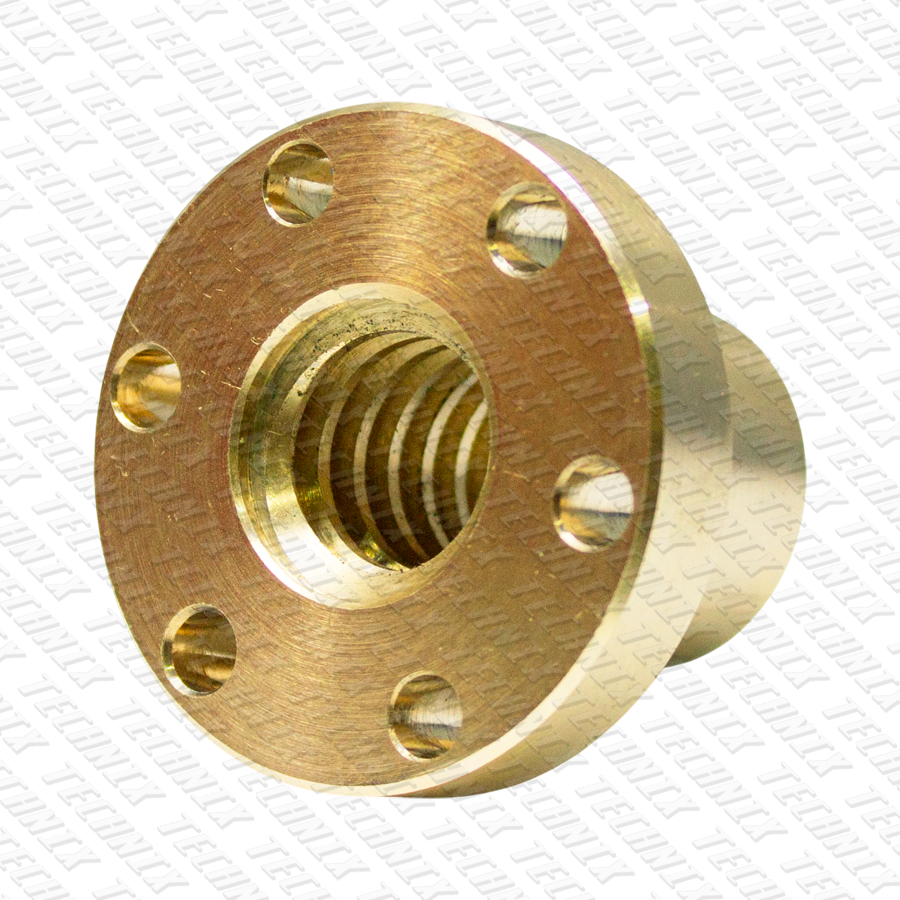

BFM 20-4-G — левая бронзовая гайка Tr20x4 LH с фланцем на шесть винтов, ≈ 620 кг длительно
Трапецеидальная гайка с фланцем BFM 20-4-G TECHNIX PRO — бронзовая, с левой резьбой под винт TR20x4LH; зеркальная пара к BFM 20-4-D с тем же корпусом. Габарит: длина 44, посадка Ø32, фланец 55 мм по диаметру и 12 мм по толщине, крепление — шесть отверстий под M6 на Ø45. Контакт витков — 870 мм², при смазке это около 6,1 кН, или ≈ 620 кг длительной нагрузки. Левый винт Ø20 обычно стоит в длинных механизмах со встречным или синхронным ходом: портальные подъёмники на двух колоннах, раздвижные рамы и кондукторы, центрирующие захваты с винтом право-левой нарезки, сварочные кантователи. Чем длиннее винт, тем раньше он, а не гайка, становится ограничением — об этом первый раздел.

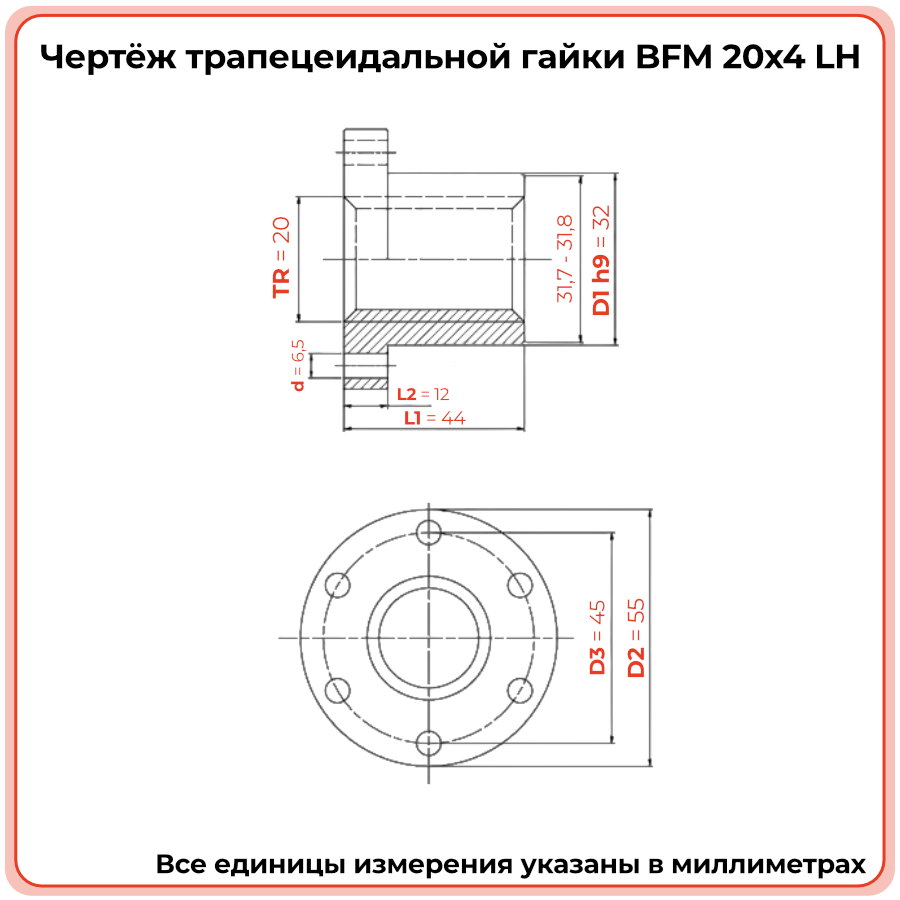

BFM 20-4-G — фланцевая бронзовая гайка с левой резьбой Tr20x4 LH: L 44 мм, D1 32 мм, D2 55 мм, L2 12 мм, шесть отверстий Ø6,5 на D3 45 мм.
Нажмите на параметр или на элемент чертежа.
Какой длины может быть винт TR20x4LH под гайку BFM 20-4-G
Гайка держит ≈ 6,1 кН и до 318 об/мин при любой длине винта. А вот сам винт с ростом пролёта теряет и устойчивость на сжатие, и допустимую частоту вращения. Расчёт для внутреннего диаметра ≈ 15 мм, схема «заделка — шарнирная опора»: сжатие — по Эйлеру с запасом 3, критические обороты — с коэффициентом 0,8:
| Свободный пролёт | Допустимое сжатие винта | Критические обороты | Что ограничивает |
|---|---|---|---|
| 500 мм | ≈ 14 кН | ≈ 9100 мин⁻¹ | гайка: 6,1 кН и 318 мин⁻¹ |
| 1000 мм | ≈ 3,5 кН | ≈ 2300 мин⁻¹ | винт на сжатие |
| 1500 мм | ≈ 1,6 кН | ≈ 1000 мин⁻¹ | винт на сжатие |
| 2000 мм | ≈ 0,9 кН | ≈ 570 мин⁻¹ | винт на сжатие |
По оборотам винт Ø20 не мешает гайке даже на двух метрах: её предел 318 мин⁻¹ наступает раньше. А по силе граница проходит около 760 мм — на более длинном пролёте сжатый винт держит меньше, чем бронзовые витки. Отсюда правило для длинных левых осей: нагрузку подвешивайте так, чтобы винт работал на растяжение (упорная опора сверху), — тогда пролёт ограничивает только прогиб, а BFM 20-4-G можно грузить до своих 6,1 кН.
Conti FFR 20 A L и левая BFM 20-4-G
Таблица аналогов TECHNIX и карточка гайки сопоставляют BFM 20-4-G с Conti FFR 20 A L: A — шаг 4 мм в размере 20, L — левая резьба.
| Параметр | BFM 20-4-G TECHNIX PRO | Conti FFR 20 A L | Проверить |
|---|---|---|---|
| Резьба | Tr20x4 LH | Tr20x4, L | совпадает |
| Материал / форма | бронза / фланец | бронза / фланец | тот же тип |
| D1 / D2 | Ø32 / Ø55 | по чертежу Conti | по посадочному месту |
| Крепёж фланца | шесть Ø6,5, окружность 45 | по чертежу Conti | по отверстиям в детали |
| Длина и фланец | 44 и 12 мм | по чертежу Conti | по ходу и упорам |
Левый винт TR20x4LH при замене не трогают. Сверяется присоединение: поясок, количество и разметка отверстий, длина гайки. Если обозначение на старой гайке стёрлось, пришлите её размеры или чертёж — подберём или сделаем по образцу.
Левая BFM 20-4-G или полимерная PFR 20-4-G
Правая стальная SFR 20-4-D в каталоге есть, а левой SFR 20-4-G мы не нашли. Поэтому для BFM 20-4-G сопоставляем левую гайку того же корпуса — PFR 20-4-G, 870 мм² витков, в характеристиках — нейлон:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | BFM 20-4-G | PFR 20-4-G |
|---|---|---|
| Груз длительно | 621 кг | 266 кг |
| Подача, предел | 1,27 м/мин | 0,64 м/мин |
| Момент, подъём 100 кг | 1,55 Н·м | 1,74 Н·м |
| Запас удержания | 1,9° | 3,0° |
| Цена (оценка) | дороже | дешевле |
Итог: тяжёлая левая ось, груз больше ≈ 270 кг на гайку или подача быстрее 0,6 м/мин — BFM 20-4-G. Лёгкий медленный механизм, где важны тихий ход и цена, — PFR 20-4-G.
Расчёт пары TR20x4LH — BFM 20-4-G
Одна гайка на смазанном левом винте Tr20x4. Формулы расчёта:
φ = arctg(4 / (π · 18)) ≈ 4,05°
Угол подъёма; у бронзы ρ′ ≈ 5,9°, запас ≈ 1,9°.
Fкр = π² · E · I / (μL)² / 3
Устойчивость винта — по ней построена таблица пролётов.
n = v · 60 000 · cos φ / (π · d2)
Предел оборотов по скольжению: 318 мин⁻¹ для бронзы.
1Нагрузка и скорость вращения
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Площади с карточек: 870 мм² у BFM, BFM HPb59-1 и PFR 20-4-G, 923 мм² у LRM 20-4-G; для KSM 20-4-G взята площадь правой KSM 20-4-D — 707 мм². Опоры не учтены. Проверить расчёт с инженером.
Левые гайки Tr20x4 LH в каталоге и их правые пары
Левые исполнения 20x4, которые удалось найти; площадь — по карточкам:
| Левая гайка | Материал | Корпус | Витки, мм² | Правая пара |
|---|---|---|---|---|
| BFM 20-4-G | бронза | фланцевый, 55 × 44 | 870 | BFM 20-4-D |
| BFM HPb59-1 20-4-G | латунь | фланцевый, 55 × 44 | 870 | BFM HPb59-1 20-4-D |
| PFR 20-4-G | полимер | фланцевый, 55 × 44 | 870 | PFR 20-4-D — уточняйте |
| SFR 20-4-G — не найдена | сталь | фланцевый, 55 × 44 | 870 | SFR 20-4-D |
| LRM 20-4-G | бронза | цилиндрический, 45 × 40 | 923 | LRM 20-4-D |
| KSM 20-4-G | сталь | цилиндрический, 45 × 30 | 707 | KSM 20-4-D |
| LKM 20-4-G | полимер | цилиндрический | — | LKM 20-4-D |
Если гайку можно утопить в корпус, левая бронзовая LRM 20-4-G даёт чуть больше витков — 923 мм², около 6,5 кН. Фланцевую BFM 20-4-G выбирают для плоских траверс и ползунов: отверстие Ø32 и шесть винтов вместо расточки Ø45 и стопора.
Параметры BFM 20-4-G
| Артикул | BFM204GTECHNIXPRO |
| Серия и типоразмер | BFM, 20x4 |
| Резьбовой профиль | Tr20x4 LH, 30°, однозаходный, левый |
| Исполнение корпуса | с фланцем |
| Длина L | 44 мм |
| Посадочный Ø D1 | 32 мм |
| Фланец D2 | 55 мм |
| Окружность D3 | 45 мм |
| Отверстия во фланце | шесть, Ø6,5 мм |
| Фланец L2 | 12 мм |
| Поверхность контакта | 870 мм² |
| Материал | бронза |
| Аналог Conti | FFR 20 A L |
| Винт | TR20x4LH, левая резьба |
| Производство | TECHNIX PRO, Санкт-Петербург |
Чертёж BFM 20-4 — в разделе «Каталоги».
Как смонтировать BFM 20-4-G на длинной оси
- Опознать левую резьбу — наверните гайку на винт вручную ещё на верстаке: BFM 20-4-G идёт только на TR20x4LH. Пометьте левые детали, если в узле есть и правые.
- Посадочное место — отверстие Ø32 глубиной от 32 мм, торец под фланцем чистый и перпендикулярный оси винта.
- Шесть винтов фланца — M6 по зазору Ø6,5 (оценка), затяжка звездой в несколько проходов. Момента затяжки на сайте нет.
- Опоры длинного винта — на пролёте больше ≈ 750 мм ставьте упорный подшипник так, чтобы рабочая нагрузка тянула винт, а не сжимала; на втором конце — плавающая опора.
- Смазка и контроль — пластичная смазка по всей длине резьбы; сухая бронза терпит лишь короткий ход. Меняйте гайку, когда осевой люфт подошёл к 1 мм, на синхронной оси — вместе с правой парой.
Нужен левый винт TR20x4LH на длинную ось? Нарежем в размер, обработаем цапфы под упорные и плавающие опоры, подготовим посадку Ø32.
МехобработкаFAQ по BFM 20-4-G
Для каких механизмов нужна левая гайка BFM 20-4-G?
Для узлов со встречным или синхронным ходом: подъёмники на двух колоннах от одного мотора, раздвижные рамы, центрирующие захваты с винтом право-левой нарезки, кантователи. Правая пара — BFM 20-4-D.
Есть ли левый винт TR20x4LH в каталоге?
Да, левый винт TR20x4LH есть в каталоге TECHNIX — BFM 20-4-G навинчивается только на него.
Какой длины может быть винт TR20x4LH с гайкой BFM 20-4-G?
По оборотам — практически любой разумной: на пролёте 2 м критические обороты ≈ 570 мин⁻¹ выше предела гайки 318 мин⁻¹. По сжатию длиннее ≈ 760 мм винт держит меньше 6,1 кН гайки — там нагрузку лучше подвешивать на растяжение.
Какой аналог Conti у BFM 20-4-G?
Conti FFR 20 A L — так в таблице аналогов TECHNIX. A — шаг 4 мм в размере 20, L — левая резьба. Присоединительные размеры сверьте до замены.
Чем BFM 20-4-G лучше полимерной PFR 20-4-G?
Бронза несёт ≈ 621 кг против ≈ 266 кг и допускает вдвое большую подачу — до 1,27 м/мин. PFR дешевле, тише и с запасом самоторможения 3,0° против 1,9°.
Какой момент нужен на винт с левой гайкой BFM 20-4-G?
Около 1,55 Н·м на каждые 100 кг подъёма со смазкой, без трения в опорах. Для 350 кг — примерно 5,4 Н·м.
Когда менять BFM 20-4-G и нужно ли менять правую пару?
Гайку меняют, когда осевой люфт дошёл примерно до 1 мм — четверти шага. На синхронной оси с правой BFM 20-4-D обе гайки изнашиваются одинаково, поэтому их меняют комплектом.
Для левой оси 20x4
Общая информация
Серия
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20x4
Фланец
есть
Форма
фланцевая
Материал
бронза
Направление резьбы
левое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Длина L, мм
44
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
20
Посадочный диаметр D1, мм
32
Внешний диаметр фланца D2, мм
55
Диаметр расположения крепежных отверстий D3, мм
45
Диаметр крепежных отверстий d, мм
6.5
Длина фланца L2, мм
12
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
870
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
4
