Артикул:
BFM204DTECHNIXPRO
Характеристики
Серия
—
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20x4
Длина L, мм
—
44
Все характеристики
Аналоги
Аналог Conti:
FFR 20 A R
4 918 руб.
/шт 5 785 руб.
Есть в наличии: 17
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
BFM 20-4-D — бронзовая гайка с фланцем под Tr20x4, 870 мм² витков и до 6 кН длительно
BFM 20-4-D TECHNIX PRO — ходовая гайка из бронзы с фланцем и правой трапецеидальной резьбой для винта TR20x4. Корпус крупнее, чем у гаек 12–16 мм: длина 44 мм, посадочный поясок Ø32, фланец Ø55 толщиной 12 мм, шесть крепёжных отверстий Ø6,5 на окружности Ø45. Витки дают 870 мм² контакта — со смазкой это около 6,1 кН длительной осевой силы, примерно 620 кг. На этот размер переходят, когда нагрузка выходит за возможности Tr16: подъёмные платформы и столы, винтовые домкраты, задвижки и шиберы, подачи прессов и сварочных позиционеров, ручные механизмы с маховиком. Для последних в первом разделе посчитано, какую силу на гайку даёт рука.

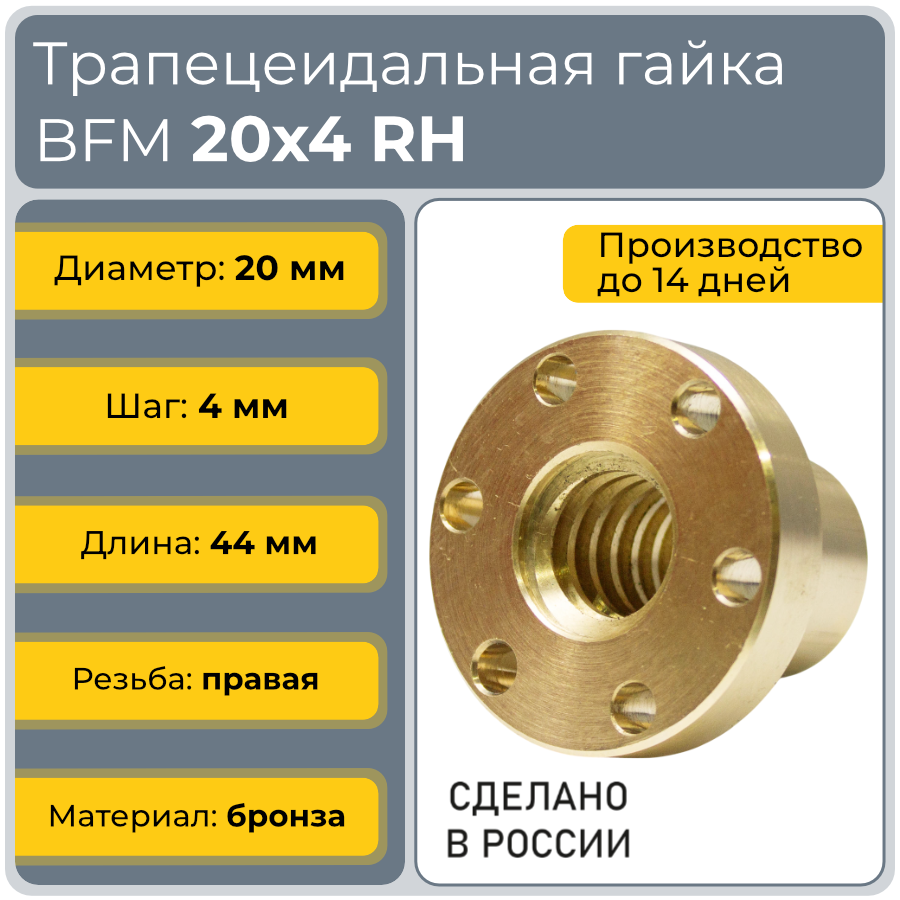

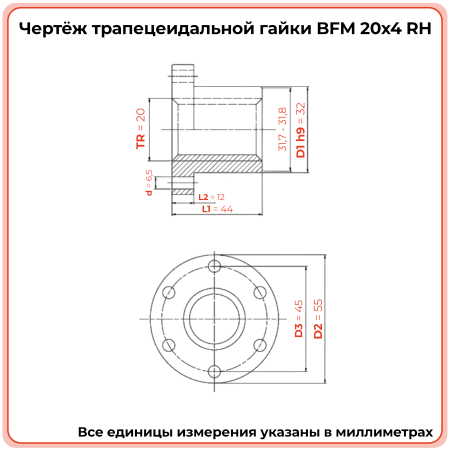

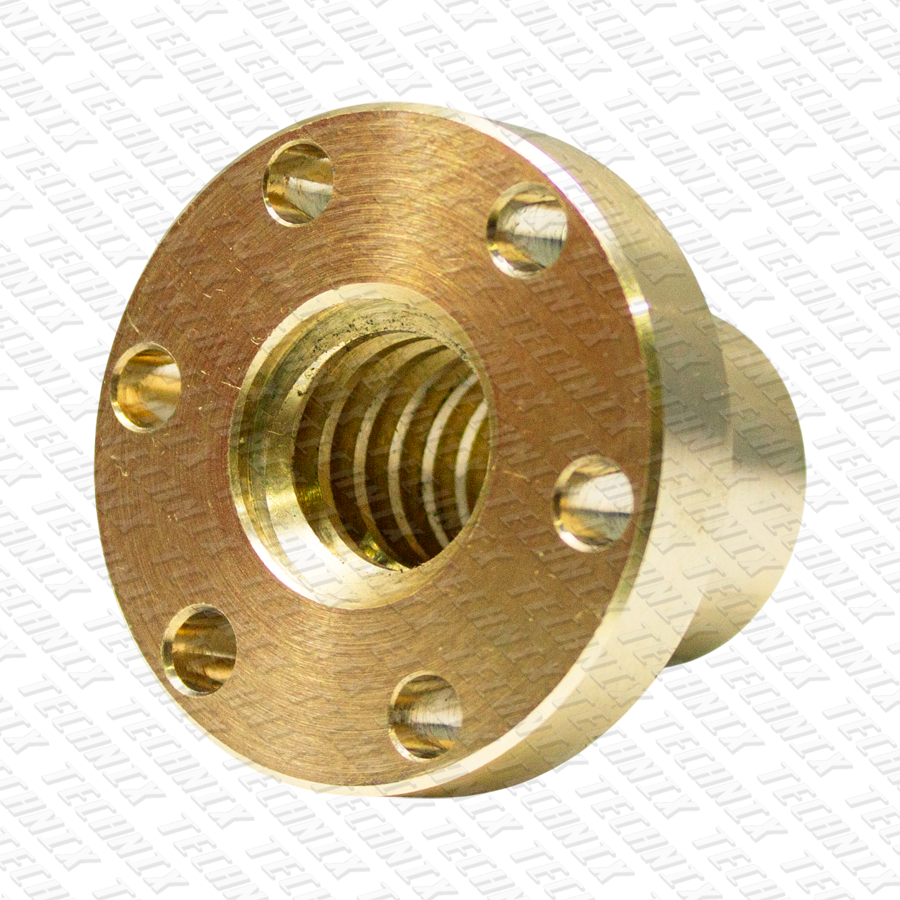

BFM 20-4-D: фланцевая бронзовая гайка Tr20x4 длиной 44 мм, поясок Ø32, фланец Ø55 × 12 мм, шесть отверстий Ø6,5 на окружности Ø45.
Нажмите на параметр или на элемент чертежа.
Задвижка или пресс с маховиком: какую силу рука передаёт на BFM 20-4-D
У ручного привода опасна не слабость, а избыток силы: винтовая пара многократно умножает усилие на ободе. Возьмём 150 Н на ободе маховика — так тянет взрослый человек без рывка — и посчитаем осевую силу на гайке (бронза со смазкой, КПД пары ≈ 40 %, трение в упорном подшипнике не учтено):
| Маховик | Момент на винте | Сила на гайке | Давление на витки | От ориентира 7 МПа |
|---|---|---|---|---|
| Ø100 мм | 7,5 Н·м | ≈ 4,75 кН | 5,5 МПа | 78 % |
| Ø160 мм | 12 Н·м | ≈ 7,6 кН | 8,7 МПа | 125 % |
| Ø250 мм | 18,8 Н·м | ≈ 11,9 кН | 13,6 МПа | 195 % |
Ориентир 7 МПа рассчитан на работу под нагрузкой в движении. Редкий ручной дожим выше него не разрушает гайку сразу, но ускоряет износ и смятие витков, а при регулярном зажиме ресурс падает заметно. Поэтому для задвижек и прессов, которые затягивают каждый цикл, маховик больше Ø100–120 мм ставить не стоит — или нужен ограничитель момента. Плюс этого размера для ручного привода — устойчивое самоторможение: запас около 1,9°, затвор или ползун остаётся на месте, когда маховик отпустили. Минус — ход: 25 оборотов на каждые 100 мм.
Замена Conti FFR 20 A R на BFM 20-4-D
В карточке BFM 20-4-D и в таблице аналогов TECHNIX указан Conti FFR 20 A R. Буква A у Conti для диаметра 20 означает шаг 4 мм, последняя R — правую резьбу.
| Параметр | BFM 20-4-D TECHNIX PRO | Conti FFR 20 A R | Что делать |
|---|---|---|---|
| Резьба | Tr20x4, правая | Tr20x4, R | совпадает |
| Тип | бронзовая, с фланцем | бронзовая, с фланцем | совпадает |
| Поясок D1 и фланец D2 | Ø32 и Ø55 | по чертежу Conti | сверить с гнездом |
| Отверстия | 6 × Ø6,5 на Ø45 | по чертежу Conti | сверить разметку плиты |
| L / L2 | 44 / 12 мм | по чертежу Conti | сверить упоры хода |
Винт TR20x4 остаётся прежним. Перед установкой проверьте гнездо под поясок, число и разметку отверстий во фланце, а также длину — она сдвигает крайние положения. Нет маркировки на старой гайке — пришлите размеры или чертёж, подберём или изготовим.
BFM 20-4-D против стальной SFR 20-4-D
В размере 20x4 у бронзовой гайки есть стальной двойник той же формы — SFR 20-4-D: L 44, поясок Ø32, фланец Ø55, те же 870 мм² витков. Отличается только материал:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | BFM 20-4-D | SFR 20-4-D |
|---|---|---|
| Нагрузка, кН | 6,1 кН | 2,6 кН |
| Обороты, предел | 318 мин⁻¹ | 106 мин⁻¹ |
| Момент на 100 кг | 1,55 Н·м | 2,02 Н·м |
| Самоторможение | 1,9° | 4,8° |
| Цена (оценка) | дороже | дешевле |
Итог: моторный привод, частые циклы или нагрузка больше ≈ 270 кг — BFM 20-4-D. Редкая ручная регулировка с небольшой силой, где важны цена и надёжное удержание, — SFR 20-4-D. Пара сталь — сталь всухую быстро задирается, поэтому смазка для SFR обязательна.
Калькулятор пары TR20x4 + BFM 20-4-D
Расчёт одной гайки на смазанном винте Tr20x4. На каких формулах он построен:
d2 = 20 − 4/2 = 18 мм
Средний диаметр, по нему считаются момент и скорость.
F = 2T / (d2 · tg(φ + ρ′))
Осевая сила от момента — так получена таблица маховиков.
[F] = 7 МПа · 870 мм² ≈ 6,1 кН
Длительный предел бронзы по износу.
1Нагрузка и скорость вращения
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Площади по карточкам: 870 мм² у BFM, SFR и BFM HPb59-1, 923 мм² у LRM 20-4-D, 707 мм² у KSM 20-4-D. Потери в опорах не учтены. Отправить расчёт инженеру.
Гайки TECHNIX PRO под винт Tr20x4
Исполнения 20x4, найденные в каталоге; площадь витков — по карточкам:
| Модель | Материал | Корпус | Витки, мм² | Левая |
|---|---|---|---|---|
| BFM 20-4-D | бронза | фланец Ø55, L 44 | 870 | BFM 20-4-G |
| SFR 20-4-D | сталь | фланец Ø55, L 44 | 870 | SFR 20-4-G — не найдена |
| BFM HPb59-1 20-4-D | латунь | фланец Ø55, L 44 | 870 | BFM HPb59-1 20-4-G |
| PFR 20-4-D — уточняйте | полимер | фланец Ø55, L 44 | 870 | PFR 20-4-G |
| LRM 20-4-D | бронза | цилиндр Ø45, L 40 | 923 | LRM 20-4-G |
| LRM HPb59-1 20-4-D | латунь | цилиндр | — | — |
| KSM 20-4-D | сталь | цилиндр Ø45, L 30 | 707 | KSM 20-4-G |
| LKM 20-4-D | полимер | цилиндр | — | LKM 20-4-G |
Цилиндрическая LRM 20-4-D даёт немного больше витков — 923 мм² против 870 мм², ≈ 6,5 кН против 6,1 кН, — но требует расточки Ø45 в корпусе и стопора от проворота. BFM 20-4-D ставится в отверстие Ø32 на шесть винтов, и её фланец сам держит гайку от вращения.
Спецификация BFM 20-4-D
| Артикул | BFM204DTECHNIXPRO |
| Серия и типоразмер | BFM, 20x4 |
| Резьбовой профиль | Tr20x4, 30°, однозаходный, правый |
| Исполнение корпуса | с фланцем |
| Длина L | 44 мм |
| Посадочный Ø D1 | 32 мм |
| Фланец D2 | 55 мм |
| Окружность D3 | 45 мм |
| Крепёжные отверстия | 6 × Ø6,5 мм |
| Фланец L2 | 12 мм |
| Поверхность контакта | 870 мм² |
| Материал | бронза |
| Аналог Conti | FFR 20 A R |
| Винт | TR20x4, правая резьба |
| Производство | TECHNIX PRO, Санкт-Петербург |
Чертежи гаек серии BFM — в разделе «Каталоги».
Установка BFM 20-4-D: порядок работ
- Гнездо Ø32 — глубиной от 32 мм или сквозное; кромку снимите фаской, чтобы поясок не задирал отверстие при посадке.
- Разметка фланца — шесть отверстий на окружности Ø45 через 60°. Сверлите по кондуктору или по самой гайке, вставленной в гнездо, — так отверстия совпадут без подгонки.
- Затяжка — винты M6 (по зазору Ø6,5, наша оценка) затягивайте звездой: через одно отверстие, в два-три прохода. Момент затяжки на сайте не приводится.
- Проверка хода — до подключения мотора или маховика прокрутите винт по всей длине; равномерное сопротивление без тугих мест означает, что гайка и опоры соосны.
- Смазка — пластичная смазка на винт, на задвижках — с защитой от грязи и влаги. Без смазки бронза допускает только кратковременный ход. Осевой люфт около 1 мм (четверть шага) — сигнал к замене гайки.
Нужен винт TR20x4 нужной длины? Отрежем, проточим концы под подшипники, маховик или муфту, подготовим гнездо Ø32 в вашей детали.
МехобработкаОтветы по BFM 20-4-D
Какую нагрузку выдерживает BFM 20-4-D?
Около 6,1 кН длительно, это ≈ 620 кг, при смазке: 7 МПа на 870 мм² витков. Стальная SFR 20-4-D в том же корпусе — около 2,6 кН.
Под какой винт подходит BFM 20-4-D?
Под правый однозаходный винт TR20x4 по ГОСТ 24737-81 / DIN 103: наружный диаметр 20 мм, шаг 4 мм.
Чем заменить Conti FFR 20 A R?
Гайкой BFM 20-4-D — она указана аналогом в таблице TECHNIX. A у Conti в размере 20 — шаг 4 мм, R — правая резьба. Поясок Ø32, фланец Ø55 и шесть отверстий на Ø45 сверьте с деталью.
Сколько отверстий во фланце BFM 20-4-D и какой крепёж ставить?
Шесть отверстий Ø6,5 мм на окружности Ø45. По зазору подходят винты M6 — это наша оценка, на сайте крепёж не указан. Затягивайте звездой в несколько проходов.
Можно ли ставить BFM 20-4-D на задвижку с ручным маховиком?
Да, пара самотормозит с запасом около 1,9°. Но маховик Ø160 при 150 Н на ободе даёт на гайку ≈ 7,6 кН — выше длительного ориентира; для частых затяжек выбирайте маховик до Ø100–120 мм или ограничитель момента.
Что выбрать: BFM 20-4-D или стальную SFR 20-4-D?
Бронза держит в 2,3 раза больше и допускает обороты до 318 мин⁻¹ против 106 у стали. Сталь дешевле и надёжнее держит положение, но годится для редких перемещений и только со смазкой.
На какую скорость рассчитана BFM 20-4-D?
До ≈ 318 об/мин винта по ориентиру скольжения 0,3 м/с — около 1,27 м/мин подачи. Для ручного привода это не ограничение: на 100 мм хода нужно 25 оборотов.
Компоненты передачи Tr20x4
Общая информация
Серия
BFM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20x4
Фланец
есть
Форма
фланцевая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Длина L, мм
44
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
20
Посадочный диаметр D1, мм
32
Внешний диаметр фланца D2, мм
55
Диаметр расположения крепежных отверстий D3, мм
45
Диаметр крепежных отверстий d, мм
6.5
