Артикул:
LRM204DTECHNIXPRO
Характеристики
Серия
—
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
20x4
Длина С, мм
—
40
Все характеристики
Аналоги
Аналог Conti:
HBD 20 A R
3 060 руб.
/шт 3 600 руб.
Есть в наличии: 2
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
LRM 20-4-D: бронзовая гайка Tr20x4 для прессов, тисков и подъёмных столов

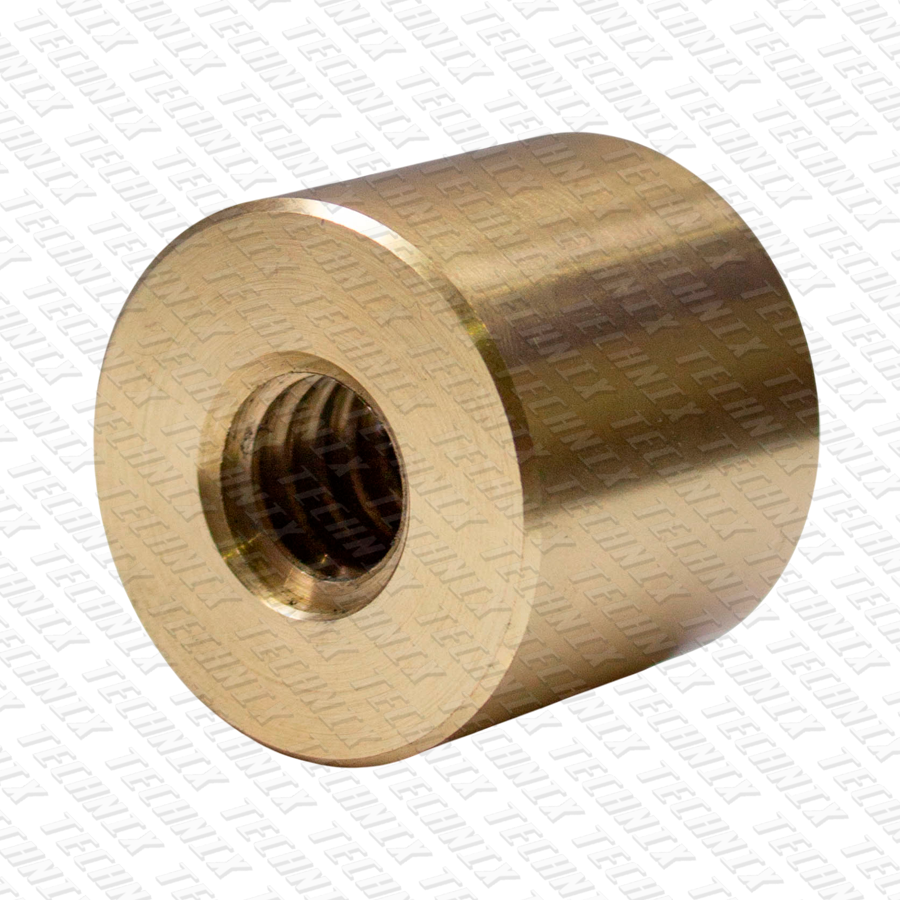

Гайка трапецеидальная бронзовая LRM 20-4-D TECHNIX PRO — цилиндрическая гайка Ø45 × 40 мм с правой резьбой Tr20x4, ответная к винту TR20x4. Десять витков в зацеплении и 923 мм² рабочей поверхности дают длительную нагрузку около 6,5 кН, это порядка 660 кг. Стальная KSM 20-4-D того же диаметра держит около 216 кг. Винт 20x4 — классика силовых механизмов с ручным и моторным приводом: на нём делают винтовые прессы и съёмники, станочные и сварочные тиски, подъёмные столы, кантователи, задвижки и шиберы. Угол подъёма витка здесь небольшой, 4,05°, поэтому бронзовая пара со смазкой самотормозит с запасом около 1,9°. Ниже — какое усилие нужно приложить к маховику пресса, чтобы получить 200–600 кгс.

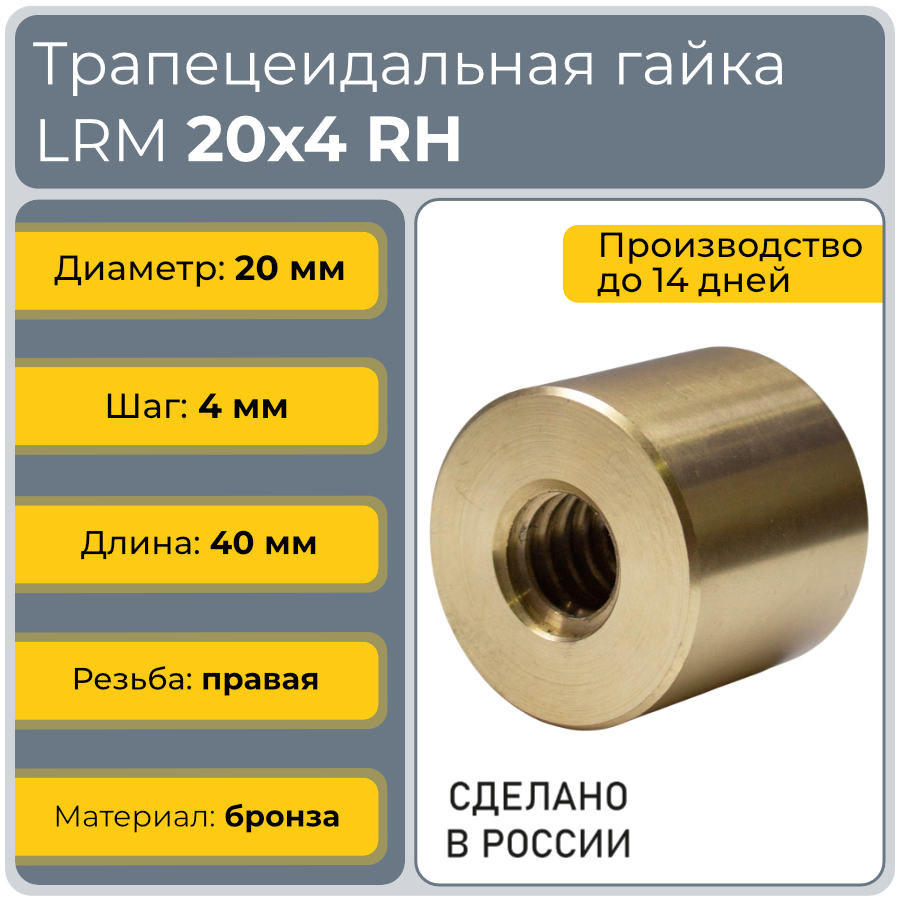

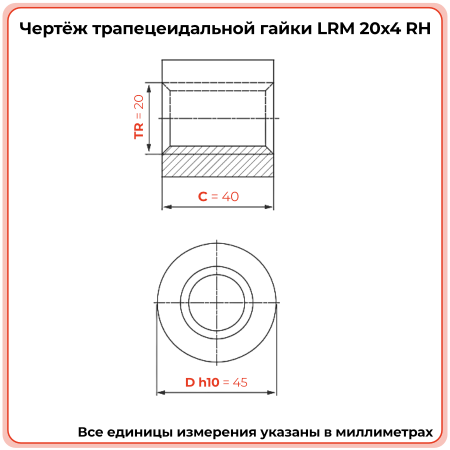

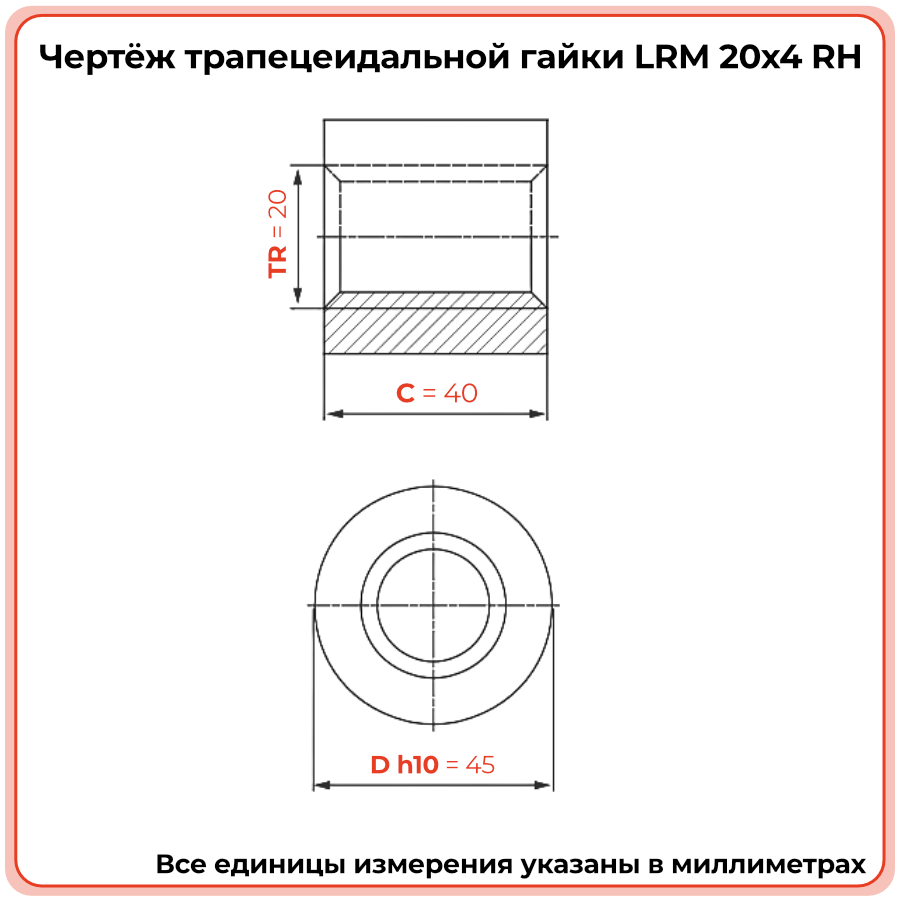

Бронзовая гайка LRM 20-4-D: Ø45 мм, длина 40 мм, правая резьба Tr20x4, по вершинам витков около 16 мм.
Нажмите на параметр или на элемент чертежа.
Винтовой пресс на TR20x4 и LRM 20-4-D: сколько усилия на маховике
В ручном прессе, съёмнике или тисках гайка неподвижна в станине, а винт вращают маховиком или воротком. Усилие пресса связано с моментом через средний диаметр резьбы (18 мм) и трение в паре. В таблице — момент на винте и сила на ободе маховика радиусом 100 и 150 мм; трение в пяте винта сюда не входит:
| Усилие пресса | Момент, LRM | На маховике R 100 мм | На маховике R 150 мм | Загрузка LRM | Загрузка KSM |
|---|---|---|---|---|---|
| 200 кгс | 3,1 Н·м | ≈ 31 Н | ≈ 21 Н | 30 % | 93 % |
| 400 кгс | 6,2 Н·м | ≈ 62 Н | ≈ 41 Н | 61 % | 185 % — перегруз |
| 600 кгс | 9,3 Н·м | ≈ 93 Н | ≈ 62 Н | 91 % | 278 % — перегруз |
Даже 600 кгс создаются усилием руки около 6–9 кгс. Реально к нему добавится трение в пяте, поэтому её делают на упорном подшипнике или со смазанной закалённой шайбой. Самоторможение со смазкой — около 1,9°: отпущенный маховик держит усилие. Если пресс работает редко и до 200 кгс, хватит дешёвой стальной KSM 20-4-D. Если чаще или больше — бронза: при 400 кгс сталь перегружена почти вдвое и быстро разобьёт витки.
LRM 20-4-D против стальной KSM 20-4-D
Обе гайки цилиндрические, Ø45, и встают в одну расточку. Стальная KSM 20-4-D короче — 30 мм против 40. Сравнение на смазанном винте TR20x4:
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | LRM 20-4-D | KSM 20-4-D |
|---|---|---|
| Длительная нагрузка | ≈ 6,5 кН | ≈ 2,1 кН |
| Обороты, предел | ≈ 318 об/мин | ≈ 106 об/мин |
| КПД пары | 40 % | 31 % |
| Самоторможение | 1,9° | 4,8° |
| Длина | 40 мм | 30 мм |
| Цена (оценка) | дороже | дешевле |
Итог: нагрузка от 200 кг, моторный привод или частые ходы — LRM 20-4-D. Ручной механизм с редкими перемещениями и грузом до 200 кг — KSM 20-4-D. По нагрузке и цене между ними стоит латунная LRM HPb59-1 20-4-D.
Калькулятор Tr20x4: нагрузка, момент, обороты
Введите груз (или усилие пресса в кгс) и обороты — расчёт для бронзовой LRM и цилиндрических гаек Ø45 из других материалов:
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте: d2 = 18 мм, φ ≈ 4,05°; с бронзой — около 1,55 Н·м на 100 кг.
Fрук = T / R
Сила на маховике радиусом R, без трения в пяте.
p = F / 923 мм² ≤ 7 МПа
Давление на витки LRM 20-4-D при длительной работе.
1Груз и скорость
2Результат пересчитывается автоматически
Момент подъёма—
Удержание груза—
Давление на витки—
Длительно допустимо—
Скорость скольжения—
Введите параметры — расчёт обновится автоматически.
Ориентиры для смазанной пары, площади контакта — из карточек TECHNIX. Капролоновой цилиндрической гайки 20x4 на сайте нет, её строка — оценка. Подобрать гайку под режим.
Гайки Tr20x4 в каталоге TECHNIX
Гайки с буквой D работают с винтом TR20x4, с буквой G — с TR20x4 LH. Цилиндрические — Ø45, фланцевые — с фланцем Ø55 и посадочным пояском Ø32.
| Гайка | Материал | Форма | Площадь контакта | Резьба |
|---|---|---|---|---|
| LRM 20-4-D | бронза | цилиндр Ø45 × 40 | 923 мм² | правая |
| LRM 20-4-G | бронза | цилиндр Ø45 × 40 | 923 мм² | левая |
| LRM HPb59-1 20-4-D | латунь | цилиндр Ø45 × 40 | 923 мм² | правая |
| KSM 20-4-D | сталь | цилиндр Ø45 × 30 | 707 мм² | правая |
| KSM 20-4-G | сталь | цилиндр Ø45 × 30 | 707 мм² | левая |
| BFM 20-4-D | бронза | с фланцем Ø55, L 44 | 870 мм² | правая |
| BFM 20-4-G | бронза | с фланцем Ø55, L 44 | 870 мм² | левая |
| BFM HPb59-1 20-4-D | латунь | с фланцем Ø55, L 44 | 870 мм² | правая |
| BFM HPb59-1 20-4-G | латунь | с фланцем Ø55, L 44 | 870 мм² | левая |
| SFR 20-4-D | сталь | с фланцем Ø55, L 44 | 870 мм² | правая |
| PFR 20-4-G | капролон | с фланцем Ø55 | 870 мм² | левая |
Нужна гайка, которая крепится к плите четырьмя винтами, а не запрессовывается, — выбирайте бронзовую BFM 20-4-D. Учтите, что по данным сайта площадь витков у неё чуть меньше, чем у LRM.
Характеристики LRM 20-4-D
| Артикул | LRM204DTECHNIXPRO |
| Серия / типоразмер | LRM / 20x4 |
| Резьба | Tr20x4, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 45 мм, h10 |
| Длина C | 40 мм |
| Площадь контакта | 923 мм² |
| Материал | бронза |
| Совместимый винт | TR20x4, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Дополнительная информация по всем товарам — в разделе «Каталоги».
Установка LRM 20-4-D в станину пресса или тисков
- Гнездо — расточка Ø45 H7 глубиной от 40 мм. Если усилие пресса направлено к торцу гайки, предусмотрите в станине упорный буртик: гайка не должна держаться только на натяге.
- Запрессовка — прессом через оправку, без ударов. Фиксация — клей-фиксатор и стопорный винт в лыску на торце, не над витками.
- Пята — конец винта упирайте в упорный подшипник или закалённую шайбу со смазкой. Тогда усилие на маховике будет близко к табличному.
- Смазка — пластичная, с противозадирными присадками: в прессе давление на витках держится долго.
- Замена — когда осевой люфт достигает четверти шага, около 1 мм. В тисках это заметно по «отыгрышу» губки при зажиме.
Делаете пресс или тиски? Обработаем винт TR20x4 под маховик, пяту и опору, расточим станину под гайку Ø45.
МехобработкаВопросы о гайке LRM 20-4-D
Для какого винта предназначена гайка LRM 20-4-D?
Для правого однозаходного винта Tr20x4 по ГОСТ 24737-81 / DIN 103 — например, TR20x4 TECHNIX PRO. Для левого винта TR20x4 LH есть гайка LRM 20-4-G.
Какую нагрузку выдерживает LRM 20-4-D?
Около 6,5 кН — примерно 659 кг — при длительной работе со смазкой: 7 МПа на 923 мм² площади витков. Стальная KSM 20-4-D рассчитана примерно на 216 кг, латунная LRM HPb59-1 20-4-D — на 470 кг.
Какое усилие нужно на маховике винтового пресса TR20x4, чтобы создать 400 кгс?
Около 41 Н (≈ 4 кгс) на маховике радиусом 150 мм с бронзовой гайкой LRM 20-4-D, без учёта трения в пяте винта. Момент на винте при этом — около 6,2 Н·м.
Держит ли пара TR20x4 с бронзовой гайкой усилие пресса без стопора?
Да, со смазкой запас самоторможения около 1,9°, и в покое винт не проворачивается. При ударах или вибрации надёжнее стопорить маховик; у стальной KSM 20-4-D запас больше — 4,8°.
Какой момент нужен для подъёма 300 кг на TR20x4 с гайкой LRM 20-4-D?
Около 4,7 Н·м на винте без потерь в опорах, КПД бронзовой пары — 40 %. Со стальной гайкой понадобилось бы около 6,1 Н·м, но 300 кг для неё уже перегруз.
Какую скорость допускает LRM 20-4-D?
До 318 об/мин в длительном режиме, это около 1,27 м/мин подачи на шаге 4 мм. Стальной гайке того же размера доступно примерно 106 об/мин.
Почему у LRM 20-4-D больше площадь контакта, чем у фланцевой BFM 20-4-D?
По данным сайта у цилиндрической LRM 923 мм², а у фланцевой BFM 870 мм², хотя BFM длиннее (44 против 40 мм). Для наибольшей нагрузки на Tr20x4 выгоднее цилиндр в расточке, для крепления винтами к плите — фланец.
Для сборки узла понадобится
Общая информация
Серия
LRM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
20x4
Фланец
нет
Форма
цилиндрическая
Материал
бронза
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
45
Длина С, мм
40
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
20
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
923
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
4
