Подшипниковый узел – это опорная конструкция для вала, обеспечивающая возможность его вращения. Использование типового изделия позволяет производить быстрый монтаж, ремонт или замену корпусного подшипникового блока.
Конструкция и материалы
В каталоге нашего интернет-магазина Technix представлены модели UCP и UCF с различным типом крепления к промышленному оборудованию. Подшипниковый узел любого вида состоит из корпуса и встроенного шарикового или роликового устройства, снабженного уплотнением для защиты от влаги и загрязнений. Корпусные подшипники оснащены удлиненным внутренним кольцом, надежно удерживающим вал при вибрациях.
Смазка элементов вращения производится с помощью пресс-масленки. Корпус изготавливается из стали, чугуна, алюминия или термостойкого композитного пластика. Подшипниковый узел в сборе фиксируется с помощью болтов, вставляемых в специальные отверстия, имеющиеся на крепежных лапках или фланцах.
Разновидности изделий
Подобные опорные приспособления выпускаются в различных модификациях:- Стационарные снабжены литыми или разъемными основаниями, которые закрепляются на горизонтальной поверхности.
- Фланцевые (опорные) конструкции монтируются вертикально. Подшипниковый узел в сборе крепится в нескольких точках (при наличии квадратного фланца – в 4, круглого – в 3 или 6, ромбовидного – в 2).
- Подвесные изделия устанавливаются вертикально, но крепежная деталь находится сверху.
- Натяжные подходят для механизмов, испытывающих переменные нагрузки. Корпусной подшипниковый узел фиксируется одним болтом, снабжается приспособлением для регулировки положения вала относительно места крепления конструкции.
Выбор и приобретение
Использование готовых опор вращения позволяет обеспечить стабильную работу механизмов, продлить срок их эксплуатации. При выборе необходимо учитывать назначение и место их установки.
Требуется обращать внимание на тип и расположение крепежных элементов, возможность жесткой фиксации или регулировки натяжки. Большое значение имеют габариты и вес продукции, диаметр внутреннего и внешнего кольца.
При покупке подшипниковых опор, важно знать, какую статическую и динамическую нагрузку они выдерживают. Изделия, имеющиеся в ассортименте нашего магазина, можно приобрести по выгодным оптовым ценам от производителя, с гарантией качества. Обеспечивается доставка приобретенных товаров в регионы России.
Подшипниковые узлы Technix серии UCF — классика монтажа с фланцем квадратного типа

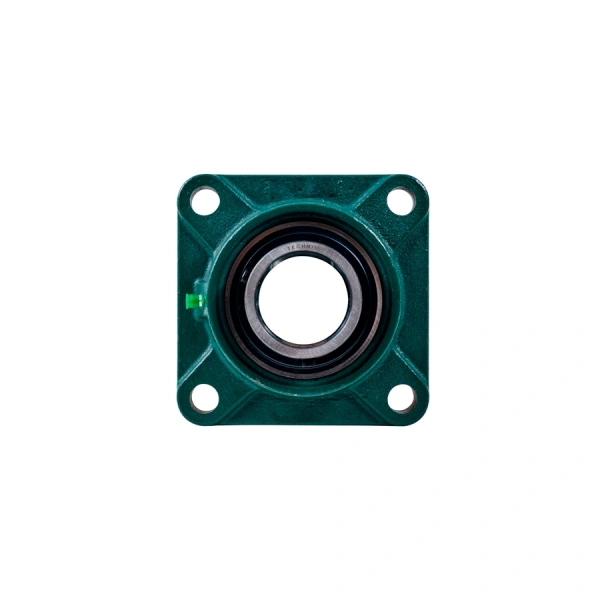

Серия UCF от Technix — это классические корпусные подшипниковые узлы с квадратным фланцем на 4 болта, предназначенные для крепления валов в опорах машин и механизмов. Узлы состоят из радиального шарикоподшипника с эксцентриковой или винтовой фиксацией, установленного в литой корпус из чугуна или стали.
Такая конструкция обеспечивает быстрый монтаж, точную фиксацию и компенсацию монтажных перекосов, что делает узлы UCF универсальными для использования в приводах, конвейерах, транспортных системах, вентиляционном оборудовании и других машинах, где необходима опора вращающегося вала.
Конструкция и особенности
Каждый подшипниковый узел серии UCF включает два компонента:
-

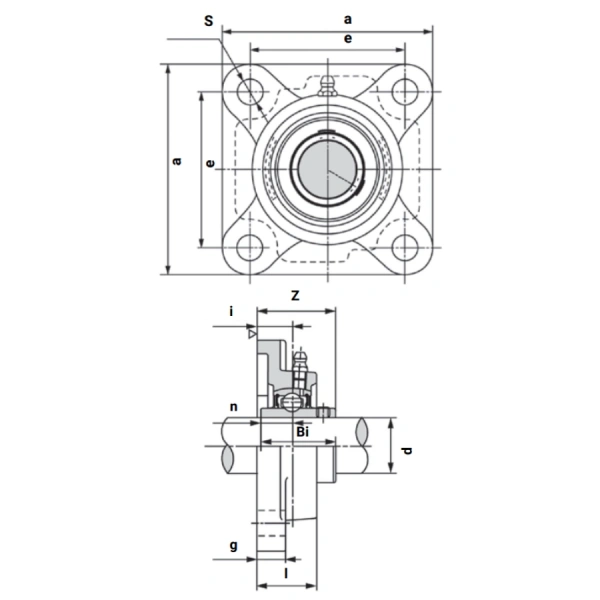

Корпус UCF — квадратный, с четырьмя симметричными отверстиями под болты, изготовлен из прочного чугуна с антикоррозионной обработкой. Основание плоское, подходит для крепления к раме, кронштейну, опоре.
-
Шарикоподшипник вставного типа (серии UC) — устанавливается в корпус с возможностью самоустановки (сферическая наружная поверхность), что позволяет компенсировать незначительные перекосы при монтаже. Фиксация вала — через винты на внутреннем кольце (или эксцентриковое кольцо — по серии).
Особенности:
- Самоустанавливающийся подшипник с внутренним зазором;
- Уплотнения по торцам — защита от пыли, влаги и загрязнений;
- Возможность периодической смазки через пресс-маслёнку;
- Температурный диапазон: от –20°C до +100°C (стандарт);
- Простой демонтаж — особенно важен в обслуживаемых линиях.
Размеры и совместимость
Technix поставляет подшипниковые узлы UCF в типоразмерах:
- UCF201 – UCF218
- Диаметры вала: от 12 до 90 мм
- Посадка: цилиндрическая, с винтовым креплением вала (2 стопорных винта на внутреннем кольце)
-
Материалы:
– корпус: чугун марки HT200 / GG20
– подшипник: хромистая сталь GCr15
- Доступны аналоги UCF из нержавеющей стали или термостойкого исполнения (по запросу)
Примеры:
-
UCF204 — вал 20 мм
- UCF210 — вал 50 мм
-
UCF215 — вал 75 мм
Полностью совместимы с промышленными валами по ISO и ГОСТ, а также с комплектующими других производителей (FYH, NTN, SNR, Koyo, Asahi и др.).
Применение: куда ставят UCF-узлы
Подшипниковые узлы UCF — это универсальное решение, подходящее для большинства узлов с вращающимся валом, где необходимо жёсткое и надёжное крепление, а также — возможность регулярного обслуживания.
Типовые области применения:
- Конвейерные и транспортерные системы;
- Приводы вентиляторов, мешалок, измельчителей;
- Валопроводы в станках, установках, модульных узлах;
- Сельхозтехника, деревообрабатывающее оборудование;
- Промышленные приводы и передаточные узлы.
Почему выбирают Technix
Technix поставляет подшипниковые узлы UCF в широком ассортименте, с фокусом на:
- Совместимость с промышленными валами и стандартами ISO / ГОСТ;
- Гарантированную геометрию фланца и посадочного отверстия;
- Контроль качества подшипниковой группы и люфта;
- Комплектацию крепежом, маслёнками и адаптерами — по запросу;
- Быструю логистику — склад в Санкт-Петербурге, отгрузка от 1 шт.
Technix — это индустриальное качество с понятным техническим сопровождением.
