Гайка трапецеидальная капролоновая PFR 30-6-D (диаметр 30 мм, шаг 6 мм) правая резьба в Санкт-Петербурге

О товаре

Гайка трапецеидальная с фланцем PFR 30-6-D TECHNIX PRO — ходовой элемент из нейлона с внутренней резьбой диаметром 30 мм и шагом 6 мм правого направления. Компонент разработан для трансформации вращения приводного винта в поступательное перемещение в узлах, рассчитанных на средние и повышенные осевые усилия. Материал корпуса гарантирует стабильное скольжение, отсутствие коррозии и работу без принудительной смазки.

Расшифровка артикула

Маркировка PFR306DTECHNIXPRO систематизирует ключевые геометрические параметры, что ускоряет подбор совместимых винтов и исключает ошибки сборки. Кодировка соответствует единому стандарту линейки TECHNIX.

• PFR — серия фланцевых полимерных гаек для трапецеидальных передач.
• 30-6 — номинальный диаметр внутренней нарезки 30 мм, шаг профиля 6 мм.
• D — индекс правого направления резьбы.
• TECHNIX PRO - серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR306DTECHNIXPRO. Перед монтажом обязательно сверяйте направление профиля гайки и винта, а также проверяйте совпадение типоразмера 30×6 мм.

Конструкция и устройство

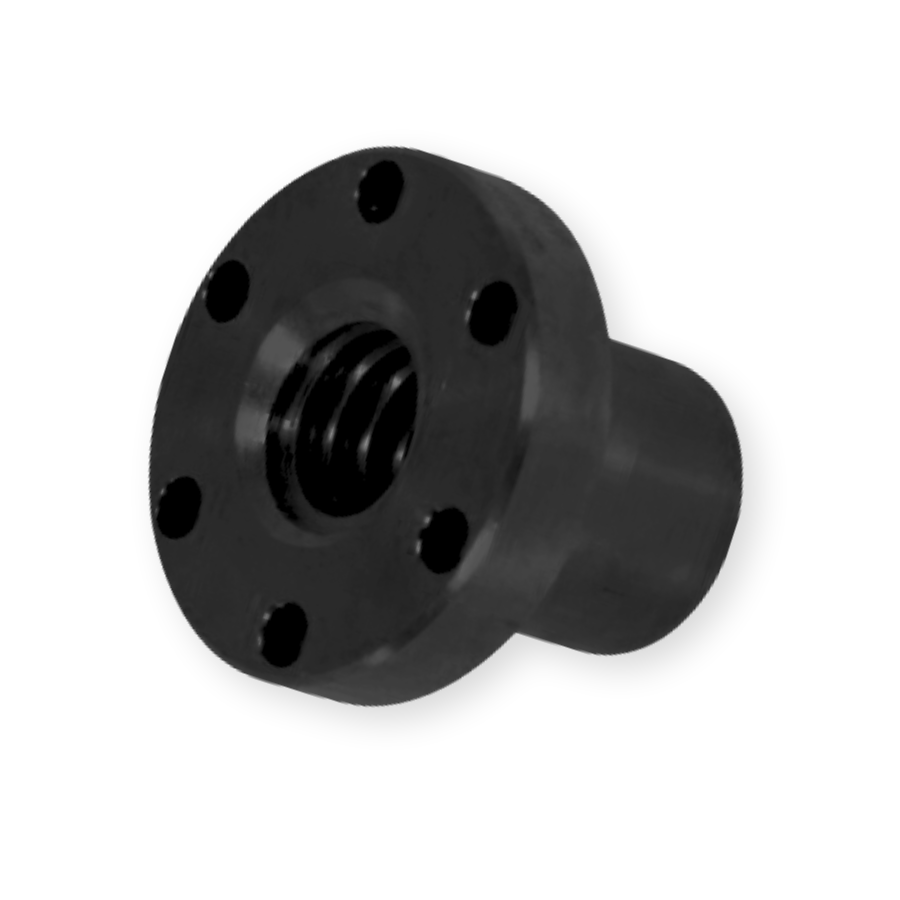

Корпус представляет собой монолитную деталь из нейлона, объединённую с крепёжным фланцем. Внутренняя трапецеидальная нарезка выполнена с допуском h4/e7, что обеспечивает минимальный осевой зазор и плавный ход совместно с винтами. Конфигурация фланца предусматривает сквозные или зенкованные посадочные места, оптимизированные для установки в стеснённых условиях и предотвращения самопроизвольного ослабления крепежа при динамических нагрузках.

• Цельнолитой корпус из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 30×6 мм, правое направление, класс точности h4/e7.
• Фланец с наружным диаметром 62 мм и монтажными отверстиями диаметром 7 мм.
• Посадочный диаметр под винт: 38 мм.
• Площадь контакта витков 1370 мм², что повышает допустимую статическую нагрузку и ресурс сопряжённой пары.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR306DTECHNIXPRO выделена.

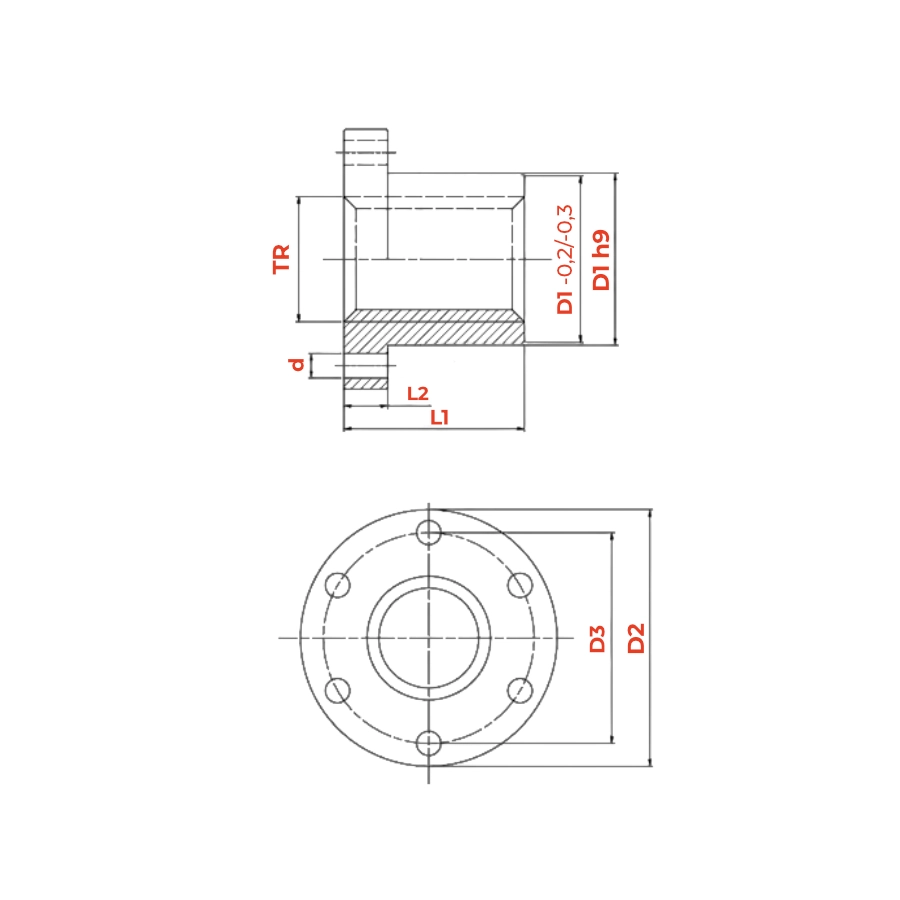

Технические параметры и условия эксплуатации

Деталь оптимизирована для работы с винтами правого вращения 30×6 мм. Нейлоновый профиль демонстрирует устойчивость к абразивному износу и сохраняет исходную геометрию при циклических нагрузках, что исключает необходимость в регулярном техническом обслуживании. Жёсткая фланцевая база передаёт осевые усилия на монтажную плоскость, обеспечивая стабильность всей кинематической цепи.

• Внутренний диаметр d: 30 мм.
• Шаг профиля: 6 мм.
• Направление: правое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 38 мм.
• Внешний диаметр фланца D2: 62 мм.
• Диаметр окружности крепежа (PCD): 50 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 14 мм.
• Общая длина корпуса L: 46 мм.
• Площадь контакта профиля: 1370 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочая температура от -20 до +80 °С, защита узла от прямого попадания металлической стружки и абразивов, обязательная проверка соосности при установке, визуальный контроль состояния витков каждые 6 месяцев активной эксплуатации.

Применяемость

Гайка PFR306DTECHNIXPRO интегрируется в приводные узлы с правым вращением, где критичны снижение массы движущихся частей, отсутствие посторонних шумов и отказ от жидких смазочных материалов. Полимерная конструкция оптимальна для систем со средними скоростями перемещения и повторяющимися нагрузками.

• Позиционирующие оси промышленных манипуляторов и робототехнических комплексов.
• Линейные модули автоматизации на базе шаговых или сервоприводов.
• Регулировочные и подъёмные механизмы в металлообрабатывающем оборудовании.
• Прессы, штамповочные и гидравлические установки с винтовой передачей усилия.
• Контрольно-измерительные и дозирующие стенды, требующие стабильной повторяемости хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR306DTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 30×6 мм правого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление резьбы?
  При взгляде на торец гайки витки поднимаются слева направо. Индекс D в маркировке подтверждает правую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля.
• Требуется ли наносить смазку на полимерную резьбу?
  Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не предусмотрена. При работе в условиях повышенной запылённости рекомендуется периодически продувать узел сжатым воздухом для удаления абразивных частиц.
• Какой класс точности обеспечивает данная гайка?
  Изделие изготовлено по допуску h4/e7, что гарантирует минимальный осевой зазор и подходит для задач позиционирования с требованием высокой повторяемости хода.
• Можно ли эксплуатировать гайку при температурах выше +80 °С?
  Превышение указанного порога снижает прочностные характеристики нейлона и может вызвать термическую деформацию профиля. Для сред с повышенным нагревом следует применять металлические или композитные аналоги.
• Каковы признаки критического износа нейлонового профиля?
  Замена требуется при появлении видимого выкрашивания витков, увеличении осевого люфта свыше допустимых значений или возникновении посторонних шумов при вращении. Регулярный визуальный контроль каждые 6 месяцев позволяет своевременно планировать техническое обслуживание.
