Гайка трапецеидальная капролоновая PFR 20-4-G (диаметр 20 мм, шаг 4 мм) левая резьба в Санкт-Петербурге

О товаре

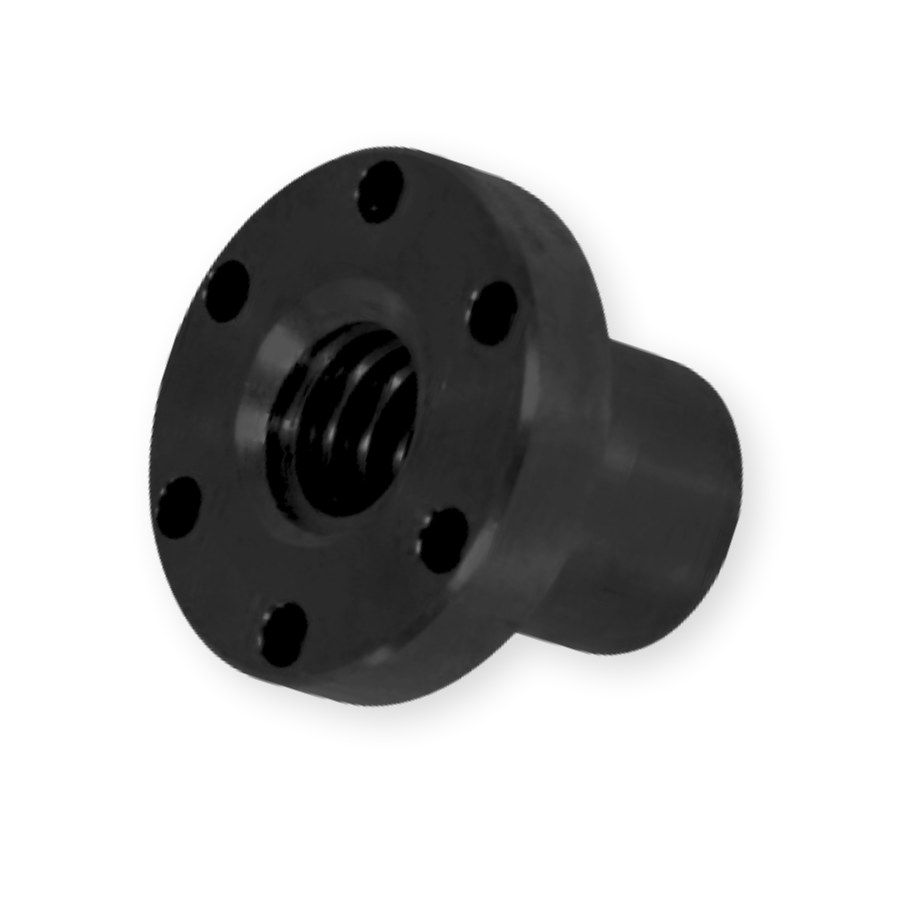

Гайка трапецеидальная с фланцем PFR 20-4-G TECHNIX PRO — полимерный ходовой элемент левого направления, разработанный для винтов с профилем 20×4 мм. Компонент обеспечивает трансформацию крутящего момента в поступательное перемещение с высокой точностью позиционирования в системах промышленной автоматизации. Нейлоновая основа корпуса исключает необходимость в смазочных материалах, эффективно демпфирует вибрации и демонстрирует устойчивость к коррозии при эксплуатации в производственных условиях.

Расшифровка артикула

Маркировка PFR204GTECHNIXPRO кодирует основные геометрические и функциональные параметры, что ускоряет подбор совместимых винтов и минимизирует ошибки при сборке приводов. Формат обозначения унифицирован в рамках каталога производителя.

• PFR — фланцевая серия полимерных гаек для трапецеидальных винтовых передач.
• 20-4 — внутренний диаметр резьбы 20 мм, шаг нарезки 4 мм.
• G — обозначение левого хода витков.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR204GTECHNIXPRO. Перед монтажом рекомендуется сверить шаг и направление резьбы винта, а также убедиться в соответствии посадочных размеров проектным спецификациям узла.

Конструкция и устройство

Изделие выполнено как монолитный узел из высокопрочного нейлона с отформованным опорным буртом. Внутренняя канавка нарезана по трапецеидальному стандарту с допуском h4/e7, что обеспечивает плотное сопряжение с винтом и минимизацию осевого зазора. Фланцевая площадка содержит крепёжные отверстия, равномерно распределённые по окружности диаметром 45 мм, что повышает жёсткость фиксации и исключает радиальные биения при реверсивных циклах нагрузки. Материал корпуса подобран с учётом требований к снижению инерционных масс и долговечности в условиях сухого трения.

• Цельнолитый нейлоновый корпус с антифрикционными характеристиками.
• Профиль 20×4 мм, левое направление, класс точности h4/e7.
• Фланец диаметром 55 мм с отверстиями для монтажа винтами М7.
• Рабочая зона под винт: 32 мм.
• Контактная площадь профиля: 870 мм² для снижения удельного давления на витки.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR204GTECHNIXPRO выделена.

Технические параметры и условия эксплуатации

Компонент оптимизирован для сопряжения с винтами левого вращения 20×4 мм. Полимерная основа сохраняет стабильные эксплуатационные характеристики в широком температурном диапазоне, позволяя обслуживать механизм без применения технических масел. Усиленный опорный элемент передаёт рабочие усилия непосредственно на базовую плоскость оборудования, сохраняя точность траектории перемещения.

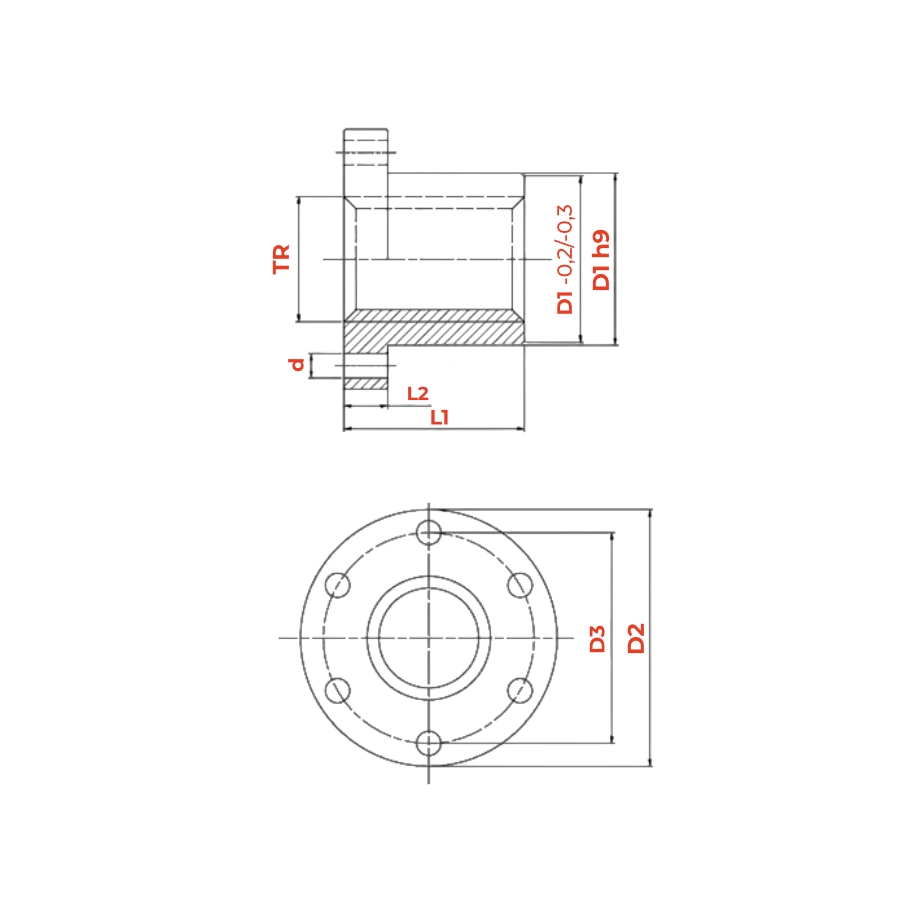

• Внутренний диаметр d: 20 мм.
• Шаг профиля: 4 мм.
• Направление: левое.
• Допуск исполнения: h4/e7.
• Посадочный диаметр D1: 32 мм.
• Внешний диаметр фланца D2: 55 мм.
• Диаметр окружности крепежа (PCD): 45 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 32 мм.
• Площадь контакта витков: 870 мм².
• Материал: нейлон.
• Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.

Применяемость

Гайка PFR204GTECHNIXPRO находит применение в системах с левым ходом, где приоритет отдан снижению массы подвижных узлов, бесшумности работы и отказу от жидких смазочных материалов. Конструкция из композитного полимера оптимальна для механизмов с повышенными нагрузками и повторяющимися циклами эксплуатации.

• Оси точного позиционирования в роботизированных комплексах и манипуляторах.
• Линейные приводы на базе шаговых или серводвигателей для автоматизированных линий.
• Механизмы вертикального перемещения в станкостроительном оборудовании средней мощности.
• Силовые узлы гидравлических и пневматических прессов с винтовой передачей.
• Испытательные стенды и дозирующие системы с требованиями к точности и надёжности хода.

Аналоги

По габаритным и резьбовым характеристикам деталь PFR204GTECHNIXPRO соответствует стандартным фланцевым гайкам 20×4 мм левого направления. Перед заменой необходимо сверять геометрию посадочных мест и допуски профиля.

Для обеспечения полной взаимозаменяемости рекомендуется сверить чертёж фланца, схему крепления и длину резьбовой части с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально идентифицировать левое направление?
  Витки на торце поднимаются справа налево. Маркировочная буква G указывает на левый ход. Спаривание возможно исключительно с винтом идентичной нарезки.
• Нужно ли применять смазочные материалы?
  Нейлон обладает антифрикционными характеристиками, поэтому смазка не предусмотрена регламентом. В условиях высокой концентрации пыли рекомендуется периодическая очистка канала сжатым воздухом.
• Допустимо ли сопряжение с правым винтом 20×4 мм?
  Нет, противоположные направления нарезки исключают механическое взаимодействие. Профиль винта и гайки должен совпадать по направлению резьбы.
• Какой температурный режим является рабочим?
  Эксплуатация разрешена в диапазоне от -20 до +80 °С. Длительный нагрев выше верхнего предела вызывает пластификацию полимера и потерю кинематической точности. Для термонагруженных узлов требуются металлические аналоги.
• Как проверить совместимость гайки с имеющимся винтом перед заказом?
  Замерьте наружный диаметр винта и расстояние между соседними витками. Значения должны соответствовать 20 мм и 4 мм соответственно. Также убедитесь, что направление нарезки совпадает с маркировкой G на изделии.
