Гайка трапецеидальная капролоновая PFR 20-4-D (диаметр 20 мм, шаг 4 мм) правая резьба в Санкт-Петербурге

О товаре

Гайка трапецеидальная с фланцем PFR 20-4-D TECHNIX PRO — фланцевый ходовой элемент из нейлона с правой трапецеидальной резьбой 20×4 мм. Деталь спроектирована для преобразования крутящего момента винта в поступательное движение с увеличенной линейной скоростью и повышенной нагрузочной способностью. Полимерный профиль обеспечивает стабильное скольжение без применения жидких смазок, поглощает вибрации и исключает коррозию контактных зон.

Расшифровка артикула

Маркировка PFR204DTECHNIXPRO кодирует ключевые геометрические и кинематические параметры, что ускоряет подбор совместимых приводных винтов и исключает ошибки монтажа. Структура кода унифицирована для всей линейки TECHNIX PRO.

• PFR — серия фланцевых гаек из полимерных материалов для трапецеидальных приводов.
• 20-4 — внутренний диаметр резьбы 20 мм, шаг профиля 4 мм.
• D — индекс правого направления резьбы.
• TECHNIX PRO — профессиональная серия комплектующих TECHNIX.

Полное наименование: PFR204DTECHNIXPRO. При сборке привода обязательно проверяйте совпадение направления нарезки винта и гайки, а также соответствие типоразмера 20×4 мм.

Конструкция и устройство

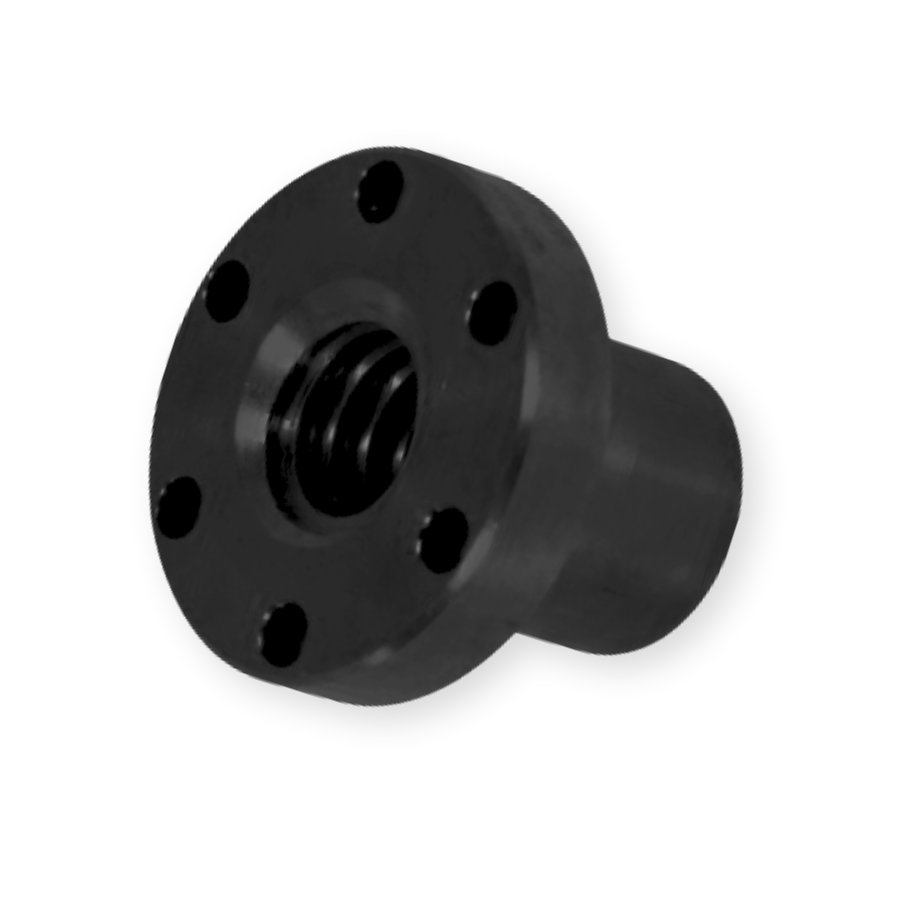

Компонент выполнен в виде монолитного корпуса с неразъёмным крепёжным фланцем. Внутренний профиль отформован по трапецеидальному стандарту с точностью h4/e7, что минимизирует осевой люфт и обеспечивает плавное вращение при взаимодействии с винтами. Фланцевая часть оптимизирована под монтаж в стеснённых условиях и выдерживает повышенные радиальные и осевые усилия без деформации.

• Цельный нейлоновый корпус с встроенными антифрикционными присадками.
• Трапецеидальный профиль 20×4 мм, правое направление, класс точности h4/e7.
• Фланец с внешним диаметром 55 мм и отверстиями ∅7 мм.
• Посадочный диаметр: 32 мм.
• Увеличенная площадь контакта профиля 870 мм² для работы с повышенными нагрузками.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR204DTECHNIXPRO выделена.

Технические параметры и условия эксплуатации

Гайка рассчитана на сопряжение с винтами правого вращения 20×4 мм. Нейлоновый профиль обладает самосмазывающимися характеристиками, что позволяет эксплуатировать механизм в сухих средах без регулярного нанесения консистентных материалов. Усиленный фланец передаёт осевые усилия на несущую конструкцию, сохраняя соосность узла при динамических нагрузках.

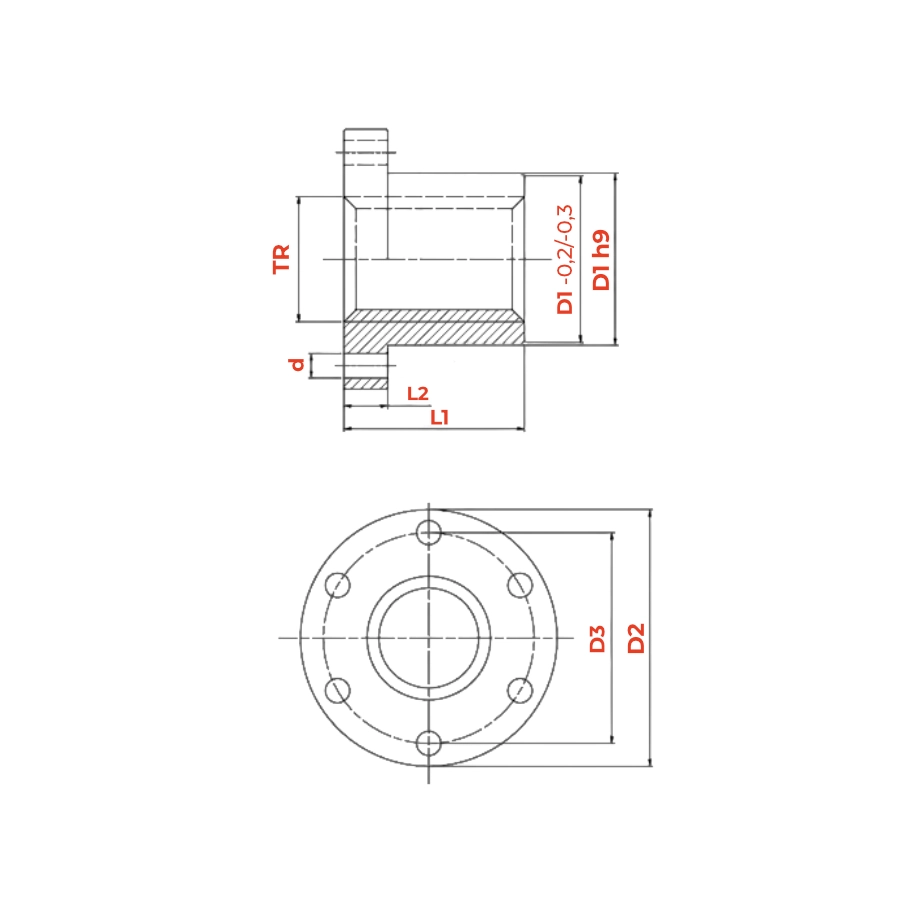

• Внутренний диаметр d: 20 мм.
• Шаг профиля: 4 мм.
• Направление: правое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 32 мм.
• Внешний диаметр фланца D2: 55 мм.
• Диаметр окружности крепежа (PCD): 45 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 32 мм.
• Площадь контакта профиля: 870 мм².
• Материал: нейлон (самосмазывающийся полимер).
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при установке, визуальная оценка износа витков каждые 6 месяцев.

Применяемость

Гайка PFR204DTECHNIXPRO устанавливается в приводные узлы с правым вращением, где требуется повышенная несущая способность, сниженный уровень шума и отказ от жидких смазок. Полимерная конструкция оптимальна для систем со средними скоростями перемещения и интенсивными циклическими нагрузками.

• Позиционирующие оси промышленных манипуляторов и роботизированных комплексов.
• Линейные приводы автоматизированных линий с шаговыми или серводвигателями.
• Механизмы регулировки и подъёма в металлообрабатывающем и деревообрабатывающем оборудовании.
• Винтовые передачи гидравлических и пневматических прессов среднего класса.
• Дозирующие системы и испытательные стенды с требованиями к стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR204DTECHNIXPRO взаимозаменяемо с типовыми фланцевыми гайками 20×4 мм правого направления. Перед заменой рекомендуется сверять чертёж фланца, расположение крепёжных отверстий и допуски профиля.

Для гарантии взаимозаменяемости сверьте диаметр фланца, расположение крепежа и длину посадочного участка с документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление резьбы?
  При взгляде на торец гайки витки поднимаются слева направо. Буква D в артикуле подтверждает правое направление. Совмещение с валом возможно только при идентичном направлении нарезки профиля.
• Требуется ли дополнительная смазка для нейлоновой гайки?
  Материал корпуса содержит антифрикционные добавки, поэтому нанесение масел или консистентных смазок не предусмотрено. В запылённых условиях рекомендуется периодическая продувка узла для удаления абразивных частиц.
• Какой класс точности обеспечивает данная модель?
  Изделие изготовлено по допуску h4/e7, что минимизирует осевой зазор и подходит для задач позиционирования с повышенной повторяемостью хода.
• Допускается ли эксплуатация при температурах выше +80 °С?
  Превышение указанного температурного порога снижает прочностные характеристики нейлона и может привести к деформации профиля. Для высокотемпературных сред следует применять металлические аналоги.
