Гайка трапецеидальная капролоновая PFR 32-6-D (диаметр 32 мм, шаг 6 мм) правая резьба в Санкт-Петербурге

О товаре

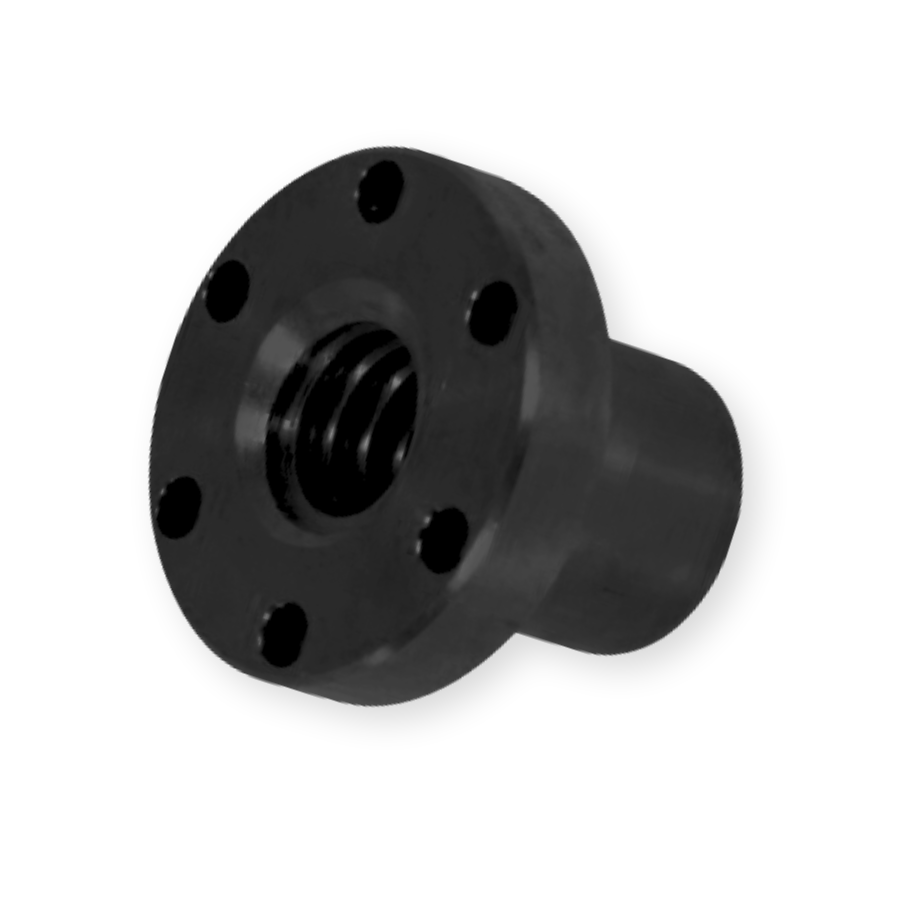

Гайка трапецеидальная с фланцем PFR 32-6-D TECHNIX PRO — фланцевый ходовой элемент из нейлона с внутренней резьбой диаметром 32 мм и шагом 6 мм правого направления. Деталь спроектирована для точного преобразования вращения приводного винта в поступательное движение в узлах, подвергаемых значительным осевым нагрузкам. Полимерный корпус гарантирует стабильный ход, отсутствие коррозии и эксплуатацию без принудительной смазки.

Расшифровка артикула

Маркировка PFR326DTECHNIXPRO кодирует ключевые геометрические характеристики, что упрощает подбор совместимых компонентов и минимизирует риски ошибочной сборки. Структура наименования соответствует внутреннему регламенту производителя.

• PFR — линейка фланцевых гаек из полимерных материалов для трапецеидальных передач.
• 32-6 — диаметр внутренней нарезки 32 мм, шаг профиля 6 мм.
• D — обозначение правого направления резьбы.
• TECHNIX PRO - серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR326DTECHNIXPRO. Перед установкой узла обязательно сверяйте направление профиля гайки и винта, а также контролируйте соответствие типоразмера 32×6 мм.

Конструкция и устройство

Корпус представляет собой цельную деталь из нейлона с интегрированным крепёжным фланцем. Внутренняя трапецеидальная нарезка изготовлена с допуском h4/e7, что обеспечивает минимальный осевой люфт и плавное перемещение в паре с шлифованными винтами. Конфигурация фланца оптимизирована для монтажа в ограниченных пространствах и предотвращает ослабление крепежа при вибрационных нагрузках.

• Монолитная структура из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 32×6 мм, правое направление, точность исполнения h4/e7.
• Фланец с наружным диаметром 70 мм и монтажными отверстиями диаметром 7 мм.
• Посадочный диаметр под винт: 45 мм.
• Площадь контакта витков 1710 мм², что снижает удельное давление на профиль и повышает несущую способность узла.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR326DTECHNIXPRO выделена.

Технические параметры и условия эксплуатации

Компонент оптимизирован для работы с винтами правого вращения типоразмера 32×6 мм. Нейлоновый профиль сохраняет геометрическую стабильность при циклических нагрузках и демонстрирует высокую стойкость к абразивному износу, что исключает необходимость в регулярном техобслуживании. Жёсткая фланцевая площадка передаёт рабочие усилия на монтажную плоскость, обеспечивая точность всей приводной системы.

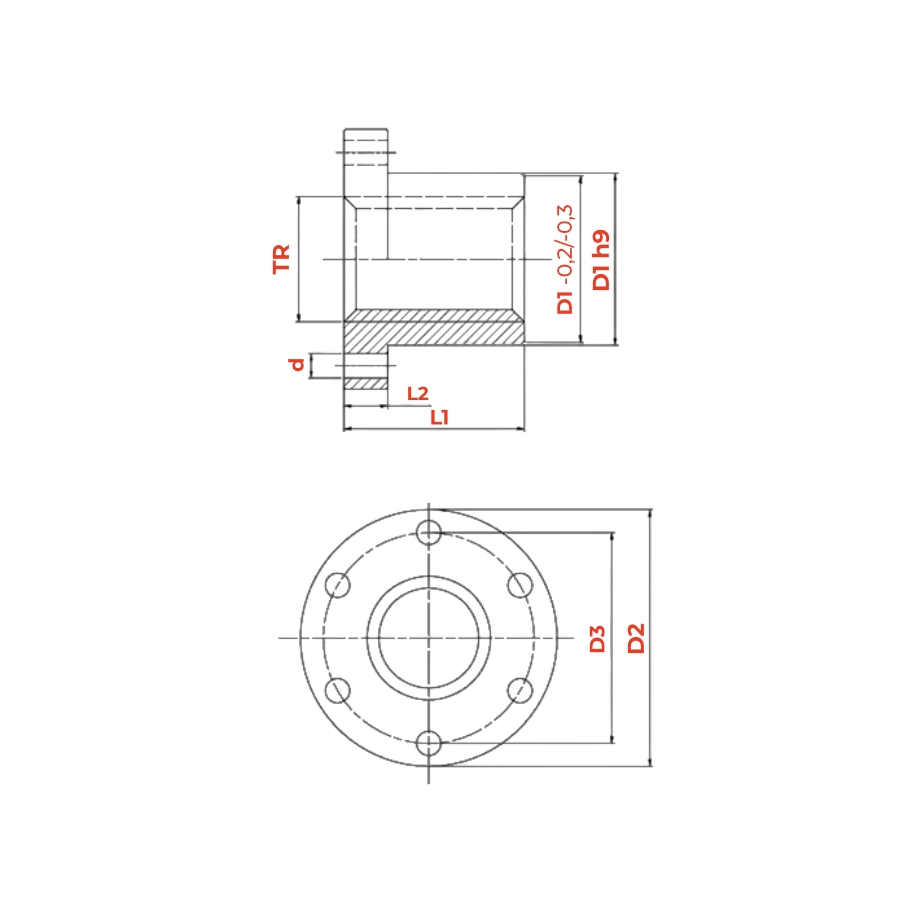

• Внутренний диаметр d: 32 мм.
• Шаг профиля: 6 мм.
• Направление: правое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 45 мм.
• Внешний диаметр фланца D2: 70 мм.
• Диаметр окружности крепежа (PCD): 58 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 16 мм.
• Общая длина корпуса L: 54 мм.
• Площадь контакта профиля: 1710 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита привода от попадания металлической стружки и абразивов, контроль соосности при сборке, периодическая проверка состояния витков каждые 6 месяцев.

Применяемость

Гайка PFR326DTECHNIXPRO применяется в приводных узлах с правым вращением, где критичны снижение инерционных нагрузок, бесшумность хода и отказ от жидких смазочных материалов. Конструкция из нейлона оптимальна для оборудования со средними скоростями перемещения и повторяющимися рабочими циклами.

• Оси позиционирования в промышленных роботах и манипуляторах.
• Линейные модули автоматизации на базе шаговых и сервоприводов.
• Механизмы регулировки и подъёма в станкостроительном оборудовании.
• Прессы, гидравлические системы и штамповочные узлы с винтовой передачей.
• Контрольно-измерительные стенды, требующие высокой стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR326DTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 32×6 мм правого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление резьбы?
  При взгляде на торец гайки витки поднимаются слева направо. Индекс D в маркировке подтверждает правую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля.
• Требуется ли наносить смазку на полимерную резьбу?
  Материал обладает встроенными антифрикционными свойствами, поэтому дополнительная смазка не предусмотрена. При работе в условиях повышенной запылённости рекомендуется периодически продувать узел сжатым воздухом для удаления абразивных частиц.
• Какой класс точности обеспечивает данная гайка?
  Изделие изготовлено по допуску h4/e7, что гарантирует минимальный осевой зазор и подходит для задач позиционирования с требованием высокой повторяемости хода.
• Можно ли эксплуатировать гайку при температурах выше +80 °С?
  Превышение указанного порога снижает прочностные характеристики нейлона и может вызвать термическую деформацию профиля. Для сред с повышенным нагревом следует применять металлические или композитные аналоги.
• Каковы признаки критического износа нейлонового профиля?
  Замена требуется при появлении видимого выкрашивания витков, увеличении осевого люфта свыше допустимых значений или возникновении посторонних шумов при вращении. Регулярный визуальный контроль каждые 6 месяцев позволяет своевременно планировать техническое обслуживание.
