Гайка трапецеидальная капролоновая PFR 40-7-G (диаметр 40 мм, шаг 7 мм) левая резьба в Санкт-Петербурге

О товаре

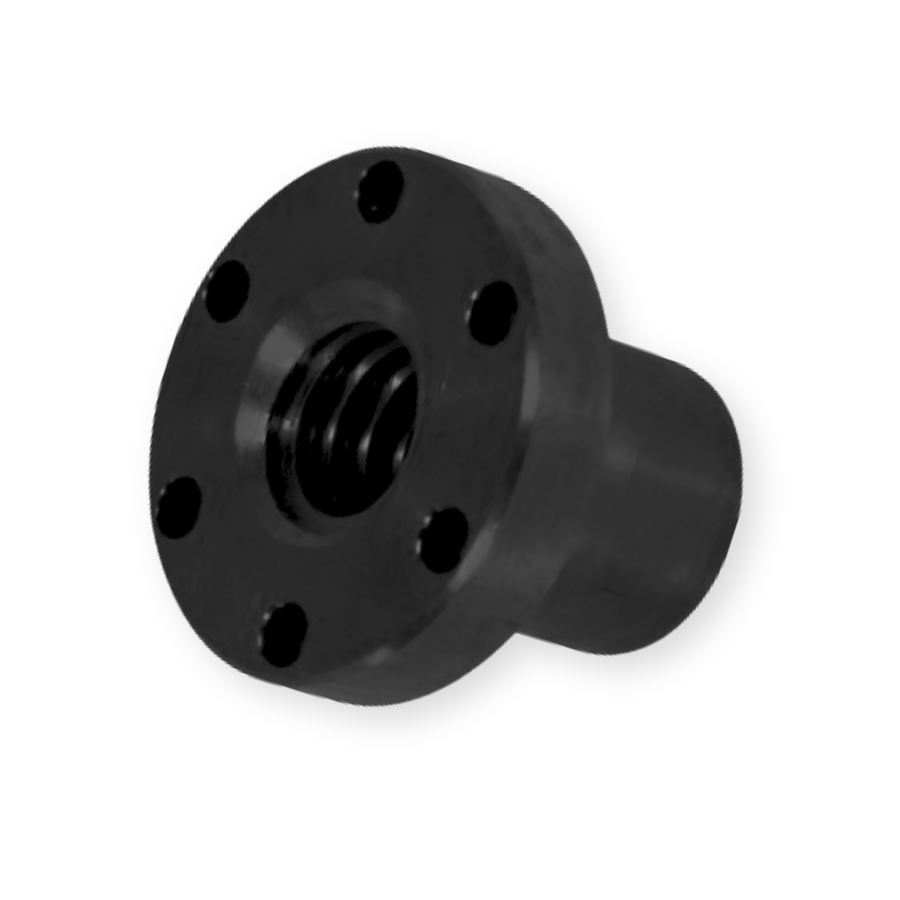

Гайка трапецеидальная с фланцем PFR 40-7-G TECHNIX PRO — крупногабаритный ходовой компонент из нейлона с внутренней резьбой диаметром 40 мм и шагом 7 мм левого направления. Деталь спроектирована для стабильной трансформации вращательного момента приводного винта в поступательное движение в силовых узлах, рассчитанных на высокие осевые нагрузки. Полимерная основа гарантирует низкий коэффициент сухого трения, устойчивость к коррозионным средам и длительную эксплуатацию без применения жидких смазок.

Расшифровка артикула

Маркировка PFR407GTECHNIXPRO кодирует ключевые геометрические характеристики, что ускоряет подбор совместимых деталей и исключает ошибки при комплектации привода. Структура кода соответствует единому регламенту производителя.

• PFR — линейка фланцевых полимерных гаек для трапецеидальных винтов.
• 40-7 — номинальный диаметр внутренней нарезки 40 мм, шаг профиля 7 мм.
• G — обозначение левого направления резьбы.
• TECHNIX PRO - серия комплектующих собственного производства TECHNIX.

Полное наименование: PFR407GTECHNIXPRO. Перед сборкой узла обязательно сверяйте направление профиля гайки и винта, а также контролируйте точное соответствие типоразмера 40×7 мм.

Конструкция и устройство

Изделие выполнено в виде моноблока из нейлона с неразъёмным крепёжным фланцем. Внутренний трапецеидальный профиль нарезан с точностью h4/e7, что минимизирует осевой люфт и обеспечивает плавное скольжение совместно с калиброванными винтами. Геометрия фланца адаптирована для монтажа в стеснённых условиях и препятствует самооткручиванию крепежа при переменных динамических нагрузках.

• Цельнолитой корпус из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 40×7 мм, левое направление, класс точности h4/e7.
• Фланец с наружным диаметром 95 мм и монтажными отверстиями диаметром 9 мм.
• Посадочный диаметр под винт: 63 мм.
• Рабочая площадь контакта витков 2650 мм², что снижает удельное давление на профиль и повышает статическую несущую способность узла.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR407GTECHNIXPRO выделена.

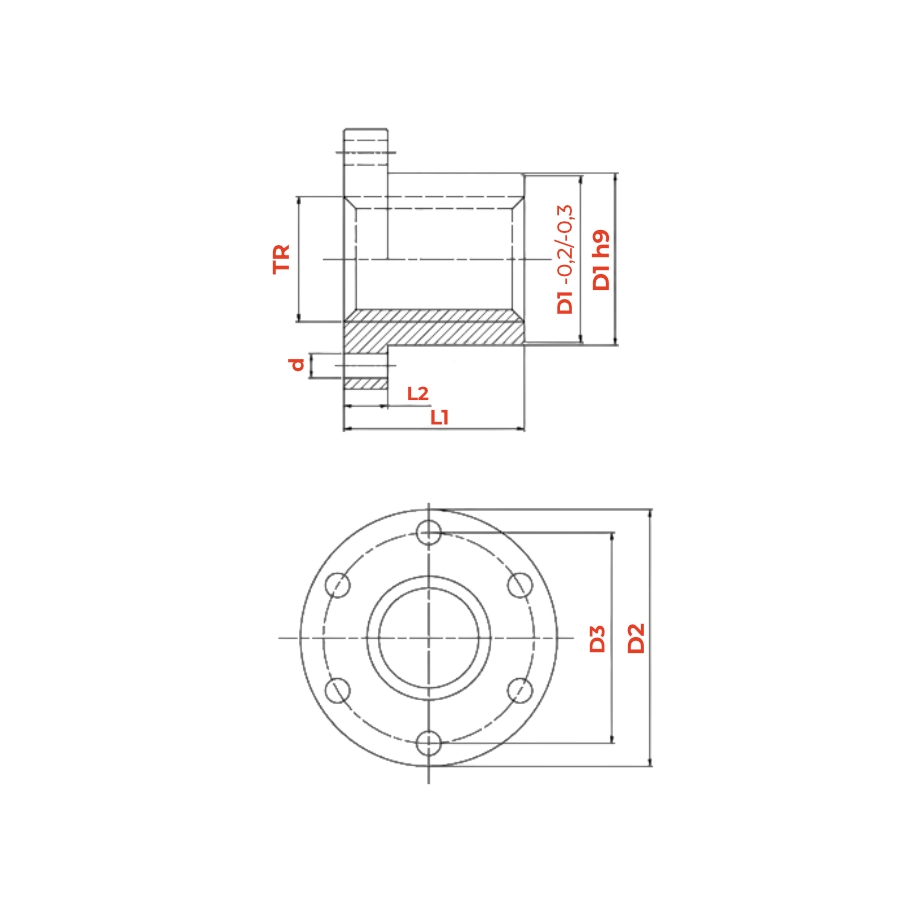

Технические параметры и условия эксплуатации

Компонент оптимизирован для работы с винтами левого вращения типоразмера 40×7 мм. Нейлоновый профиль сохраняет геометрическую стабильность при циклических нагрузках и демонстрирует высокую стойкость к абразивному износу, что исключает необходимость в регулярном техническом обслуживании. Жёсткая фланцевая площадка передаёт рабочие усилия на монтажную плоскость, обеспечивая точность всей приводной системы.

• Внутренний диаметр d: 40 мм.
• Шаг профиля: 7 мм.
• Направление: левое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 63 мм.
• Внешний диаметр фланца D2: 95 мм.
• Диаметр окружности крепежа (PCD): 78 мм.
• Диаметр монтажных отверстий: 9 мм.
• Высота фланца L2: 16 мм.
• Общая длина корпуса L: 66 мм.
• Площадь контакта профиля: 2650 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита привода от попадания металлической стружки и абразивов, контроль соосности при сборке, периодическая проверка состояния витков каждые 6 месяцев.

Применяемость

Гайка PFR407GTECHNIXPRO применяется в приводных узлах с левым вращением, где критичны снижение инерционных нагрузок, бесшумность хода и отказ от жидких смазочных материалов. Конструкция из нейлона оптимальна для оборудования со средними скоростями перемещения и повторяющимися рабочими циклами.

• Оси позиционирования в промышленных роботах и манипуляторах.
• Линейные модули автоматизации на базе шаговых и сервоприводов.
• Механизмы регулировки и подъёма в станкостроительном оборудовании.
• Прессы, гидравлические системы и штамповочные узлы с винтовой передачей.
• Контрольно-измерительные стенды, требующие высокой стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR407GTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 40×7 мм левого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как отличить левую резьбу от правой без измерительных инструментов?
  При взгляде на торец гайки витки поднимаются справа налево. Индекс G в маркировке подтверждает левую нарезку. Соединение с винтом возможно исключительно при полном совпадении направления профиля.
• Влияет ли отсутствие смазки на скорость износа нейлона?
  Нет. Полимер обладает встроенными антифрикционными свойствами, что позволяет работать в режиме сухого трения. Дополнительная смазка не требуется, а её наличие может привести к налипанию пыли и абразивному износу.
• Допустимы ли радиальные нагрузки на данный тип гайки?
  Изделие рассчитано преимущественно на осевые усилия. Значительные радиальные нагрузки вызывают неравномерный износ профиля и повышенный нагрев. При наличии боковых сил рекомендуется использовать дополнительные направляющие элементы.
• Что происходит с полимером при эксплуатации вне температурного диапазона?
  Температуры выше +80 °С снижают жёсткость нейлона и могут вызвать деформацию резьбового профиля. При значениях ниже -20 °С материал теряет эластичность, что повышает риск микротрещин при ударных нагрузках.
• Как определить необходимость замены гайки до полного выхода из строя?
  Замену следует планировать при появлении видимого выкрашивания витков, увеличении осевого люфта свыше допустимых значений или возникновении посторонних шумов при вращении. Регулярный визуальный контроль позволяет своевременно планировать техническое обслуживание.
