Гайка трапецеидальная капролоновая PFR 40-7-D (диаметр 40 мм, шаг 7 мм) правая резьба в Санкт-Петербурге

О товаре

Гайка трапецеидальная с фланцем PFR 40-7-D TECHNIX PRO — крупноформатный ходовой компонент из нейлона с внутренней резьбой диаметром 40 мм и шагом 7 мм правого направления. Изделие разработано для стабильной конверсии вращательного момента винта в поступательное движение в силовых приводах, рассчитанных на высокие осевые усилия. Полимерная основа обеспечивает низкий коэффициент сухого трения, устойчивость к коррозии и длительную эксплуатацию без применения жидких смазочных материалов.

Расшифровка артикула

Маркировка PFR407DTECHNIXPRO кодирует ключевые геометрические характеристики, что ускоряет подбор совместимых деталей и исключает ошибки при комплектации привода. Структура кода соответствует единому регламенту производителя.

• PFR — линейка фланцевых полимерных гаек для трапецеидальных винтов.
• 40-7 — номинальный диаметр внутренней нарезки 40 мм, шаг профиля 7 мм.
• D — обозначение правого направления резьбы.
• TECHNIX PRO - серия комплектующих собственного производства TECHNIX.

Полное наименование: PFR407DTECHNIXPRO. Перед сборкой узла обязательно сверяйте направление профиля гайки и винта, а также контролируйте точное соответствие типоразмера 40×7 мм.

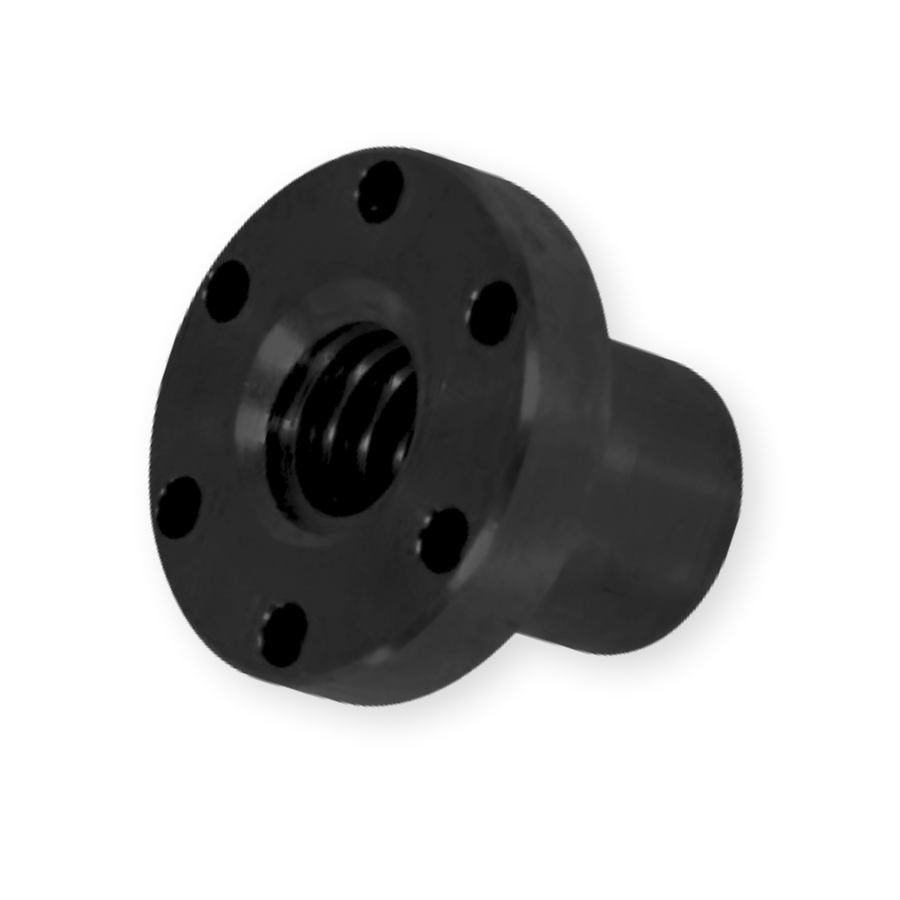

Конструкция и устройство

Изделие выполнено в виде моноблока из нейлона с неразъёмным крепёжным фланцем. Внутренний трапецеидальный профиль нарезан с точностью h4/e7, что минимизирует осевой люфт и обеспечивает плавное скольжение совместно с калиброванными винтами. Геометрия фланца адаптирована для монтажа в стеснённых условиях и препятствует самооткручиванию крепежа при переменных динамических нагрузках.

• Цельнолитой корпус из нейлона с пониженным коэффициентом трения и высокой износостойкостью.
• Профиль 40×7 мм, правое направление, класс точности h4/e7.
• Фланец с наружным диаметром 95 мм и монтажными отверстиями диаметром 9 мм.
• Посадочный диаметр под винт: 63 мм.
• Рабочая площадь контакта витков 2650 мм², что снижает удельное давление на профиль и повышает статическую несущую способность узла.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR407DTECHNIXPRO выделена.

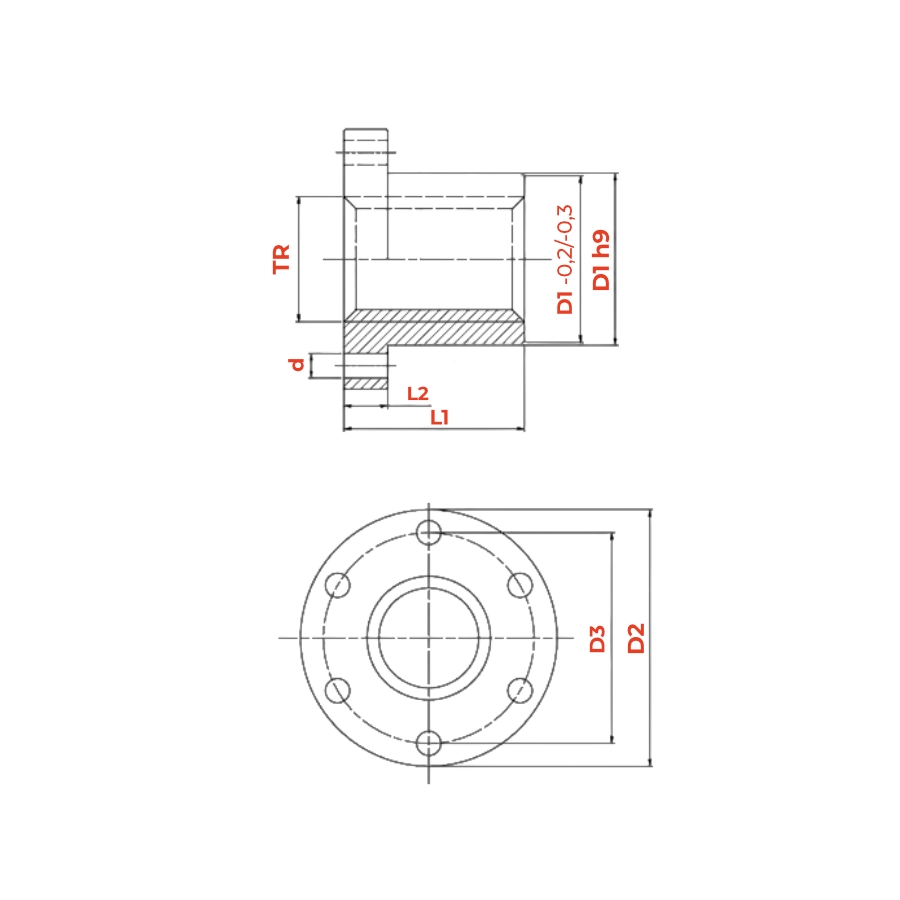

Технические параметры и условия эксплуатации

Компонент оптимизирован для работы с винтами правого вращения типоразмера 40×7 мм. Нейлоновый профиль сохраняет геометрическую стабильность при циклических нагрузках и демонстрирует высокую стойкость к абразивному износу, что исключает необходимость в регулярном техническом обслуживании. Жёсткая фланцевая площадка передаёт рабочие усилия на монтажную плоскость, обеспечивая точность всей приводной системы.

• Внутренний диаметр d: 40 мм.
• Шаг профиля: 7 мм.
• Направление: правое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 63 мм.
• Внешний диаметр фланца D2: 95 мм.
• Диаметр окружности крепежа (PCD): 78 мм.
• Диаметр монтажных отверстий: 9 мм.
• Высота фланца L2: 16 мм.
• Общая длина корпуса L: 66 мм.
• Площадь контакта профиля: 2650 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита привода от попадания металлической стружки и абразивов, контроль соосности при сборке, периодическая проверка состояния витков каждые 6 месяцев.

Применяемость

Гайка PFR407DTECHNIXPRO применяется в приводных узлах с правым вращением, где критичны снижение инерционных нагрузок, бесшумность хода и отказ от жидких смазочных материалов. Конструкция из нейлона оптимальна для оборудования со средними скоростями перемещения и повторяющимися рабочими циклами.

• Оси позиционирования в промышленных роботах и манипуляторах.
• Линейные модули автоматизации на базе шаговых и сервоприводов.
• Механизмы регулировки и подъёма в станкостроительном оборудовании.
• Прессы, гидравлические системы и штамповочные узлы с винтовой передачей.
• Контрольно-измерительные стенды, требующие высокой стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR407DTECHNIXPRO взаимозаменяемо со стандартными фланцевыми гайками 40×7 мм правого направления. Перед заменой компонента рекомендуется сверять чертёж фланца, шаг нарезки и допуски профиля.

Для гарантии полной совместимости сверьте диаметр фланца, расположение крепежных отверстий и длину посадочного участка с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как определить направление резьбы без специальных инструментов?
  При визуальном осмотре торца гайки витки правого направления поднимаются слева направо. Индекс D в маркировке подтверждает правую нарезку. Совместимость с винтом возможна только при полном совпадении направления профиля.
• Можно ли использовать эту гайку в условиях повышенной влажности?
  Да. Нейлон не подвержен коррозии и сохраняет рабочие характеристики во влажной среде. Однако рекомендуется защищать узел от прямого попадания воды и конденсата для предотвращения набухания материала.
• Какова допустимая скорость вращения винта с данной гайкой?
  Рекомендуемая линейная скорость перемещения — до 15 м/мин. Превышение этого значения может привести к перегреву профиля и ускоренному износу. Для высокоскоростных применений рассмотрите металлические аналоги с принудительной смазкой.
• Что делать при появлении люфта в резьбовой паре?
  Незначительный осевой зазор заложен конструктивно для компенсации температурных расширений. Если люфт превышает допустимые значения или сопровождается стуком, проверьте износ витков и при необходимости замените гайку.
• Совместима ли гайка с винтами других производителей?
  При соблюдении типоразмера 40×7 мм, правого направления и допуска h4/e7 возможна установка винтов сторонних брендов. Однако для гарантии точности и ресурса рекомендуется использовать комплектующие одного бренда TECHNIX.
