О подставках для вала
Подставки для вала - это элементы крепления цилиндрических направляющих, предназначенные для установки вала относительно рамы, плиты, станины или другой неподвижной части оборудования. Они задают положение направляющей и передают действующие на нее нагрузки на основание механизма.
Подставка не является подвижным элементом линейной системы. Ее задача - закрепить направляющий вал в требуемом положении, тогда как перемещение вдоль него выполняет линейный подшипник, корпусной блок или другой сопрягаемый узел.
Подставки используют совместно с направляющими валами. При подборе необходимо согласовать диаметр вала, конструкцию крепления, положение оси и присоединительные размеры монтажного основания.
Назначение подставок для вала
Цилиндрическая направляющая должна сохранять заданное положение относительно остальных элементов линейного механизма. Подставка создает точку крепления и связывает вал с несущей частью оборудования.
- Фиксация направляющей относительно неподвижного основания.
- Задание положения оси цилиндрического вала в линейной системе.
- Передача нагрузки от направляющей на раму, плиту или станину.
- Формирование монтажного узла для совместной работы вала с линейными подшипниками и другими подвижными элементами.
Место подставки в линейной системе
Механизм на цилиндрических направляющих состоит из нескольких взаимосвязанных компонентов. Каждый из них выполняет отдельную функцию, поэтому крепление вала нельзя подбирать изолированно.
- Направляющий вал формирует рабочую поверхность и траекторию перемещения.
- Линейный подшипник или другой подвижный элемент перемещается вдоль направляющей.
- Подставка или держатель закрепляет вал относительно основания оборудования.
Положение опор влияет на геометрию всей системы. При нескольких параллельных валах особенно важно согласовать высоту осей, расстояние между направляющими и положение креплений относительно монтажной базы.

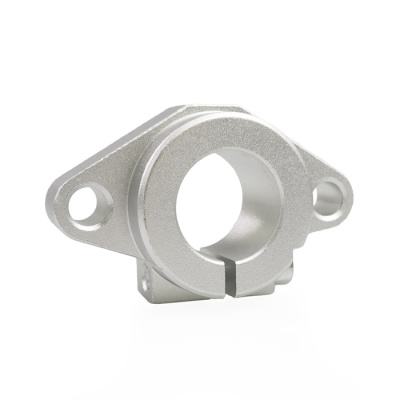

Держатели и опоры вала
Крепежные элементы для цилиндрических направляющих могут иметь различную конструкцию. В зависимости от исполнения вал фиксируется за конец, за цилиндрическую поверхность или устанавливается на опору другой формы.
Для подобных задач применяются, в частности, опоры вала. Выбирать конкретный вариант следует по геометрии направляющей и монтажного узла, а не только по общему назначению изделия.
Важно: одинаковый диаметр посадки не делает два крепления взаимозаменяемыми. Они могут различаться высотой оси, способом зажима, расположением отверстий и другими присоединительными размерами.

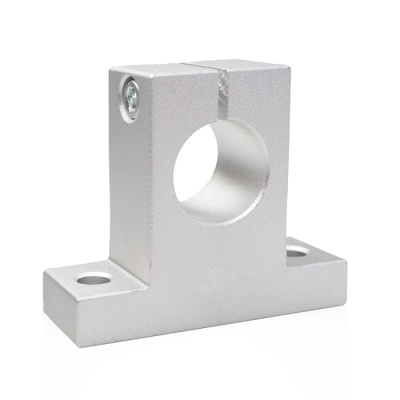

Крепление конца вала
В ряде конструкций направляющий вал закрепляется за его концевой участок. Такое исполнение позволяет оставить основную длину направляющей свободной для движения подшипника или корпуса.
- Посадочный диаметр должен соответствовать диаметру закрепляемого участка вала.
- Способ фиксации зависит от конструкции держателя.
- Высота оси определяет положение направляющей относительно монтажной поверхности.
- Крепежная схема должна соответствовать отверстиям и доступному пространству на основании.
Опора вала по длине
В некоторых линейных системах направляющий вал поддерживается не только по концам, но и вдоль рабочей длины. Такая конструкция используется, если она предусмотрена системой направляющей и сопрягаемого подвижного элемента.
Продольная опора изменяет монтажную схему линейного узла. Подвижный элемент должен иметь конструкцию, позволяющую проходить над местом поддержки вала, поэтому совместимость необходимо проверять для всей системы.
Диаметр вала и посадка
Номинальный диаметр направляющего вала является одним из основных параметров выбора крепления. Посадочная часть подставки должна соответствовать конкретной направляющей и обеспечивать предусмотренный конструкцией способ фиксации.
При замене существующего элемента необходимо дополнительно сверить фактический размер посадки и способ зажима. Одинаковое обозначение диаметра у разных серий креплений не гарантирует одинаковую геометрию корпуса.

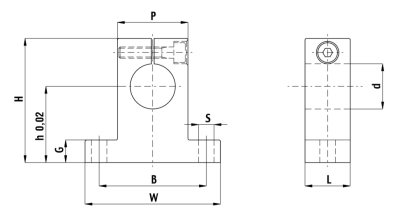

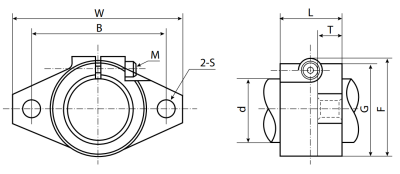

Высота оси и монтажная геометрия
Кроме диаметра направляющей важна высота ее оси относительно основания. Этот размер влияет на взаимное положение вала, линейного подшипника и подвижной части оборудования.
- Высота оси должна соответствовать проектному положению направляющей.
- Габариты корпуса проверяются по доступному пространству.
- Расположение крепежных отверстий должно соответствовать монтажной поверхности.
- Положение соседних опор необходимо согласовать для сохранения общей геометрии линейной системы.
При замене крепления: совпадение диаметра вала необходимо проверять вместе с высотой оси и крепежной геометрией. Даже небольшое изменение положения направляющей может нарушить взаимное расположение элементов линейного узла.
Нагрузки на подставки
Крепления воспринимают нагрузки, которые передаются на направляющий вал от подвижного узла. Характер этих нагрузок зависит от массы перемещаемой конструкции, расположения опор и схемы линейного механизма.
- Поперечные нагрузки передаются через направляющую на ее крепления.
- Моменты могут возникать при смещении рабочей нагрузки относительно оси вала.
- Динамические воздействия появляются при разгоне, торможении и реверсе подвижного механизма.
- Монтажные нагрузки могут возникать при перекосе или принудительном совмещении несоосных опор.
Допустимую нагрузку необходимо оценивать с учетом конструкции конкретного крепления, материала основания, схемы расположения опор и характеристик самой направляющей.
Где применяются подставки для вала
Такие крепления используются в механизмах линейного перемещения, построенных на цилиндрических направляющих.
- станочные и технологические механизмы подачи;
- координатные и позиционирующие узлы;
- автоматизированные линейные механизмы;
- измерительные и сборочные установки;
- другое оборудование с неподвижными цилиндрическими направляющими.
Как подобрать подставку для вала
Для нового механизма крепления выбирают одновременно с направляющим валом и подвижными элементами. При ремонте исходными данными служат конструкция установленной детали и размеры существующего узла.
- Диаметр вала. Посадочная часть должна соответствовать направляющей.
- Тип крепления. Выбирается с учетом способа установки вала в механизме.
- Высота оси. Должна сохранять требуемое положение направляющей.
- Габариты. Корпус должен помещаться в предусмотренном монтажном пространстве.
- Крепежные размеры. Проверяются расположение, количество и параметры отверстий.
- Рабочая нагрузка. Учитываются силы и моменты, передаваемые через направляющую.
- Сопрягаемые элементы. Положение вала должно соответствовать линейным подшипникам и остальным компонентам механизма.
Монтаж подставок и направляющих
Качество установки креплений влияет на геометрию всей линейной системы. Подставки следует монтировать на подготовленное основание и выставлять так, чтобы вал занимал проектное положение без принудительного изгиба.
- монтажные поверхности должны обеспечивать устойчивое положение креплений;
- опоры одной направляющей необходимо располагать соосно;
- параллельные валы следует согласовывать по высоте и взаимному положению;
- не следует использовать затяжку крепежа для принудительного устранения значительного перекоса;
- после сборки необходимо проверить свободное перемещение подвижного узла по всей рабочей длине.
Важно: подставку для вала подбирают как часть всей направляющей системы. Для корректной установки необходимо одновременно согласовать диаметр вала, способ фиксации, высоту оси, крепежную геометрию и положение сопрягаемых линейных элементов.
