О подшипниковых узлах с осью

Подшипниковый узел с осью - это опорная система, в которой подшипник обеспечивает относительное вращение между цилиндрической осью и сопрягаемой деталью, а корпус или другое посадочное место фиксирует подшипник в механизме. Конкретная кинематическая схема зависит от оборудования: неподвижной может быть как ось, так и корпусная часть узла.

Для подобных конструкций могут использоваться различные подшипниковые узлы. Выбор конкретного исполнения зависит от того, какая деталь вращается, как закреплена ось и каким образом нагрузки передаются на корпус оборудования.

Назначение подшипникового узла

Подшипниковая опора обеспечивает относительное вращение деталей и передает возникающие нагрузки на несущую конструкцию механизма. При этом сама ось задает положение вращающегося элемента и воспринимает нагрузки в соответствии с принятой схемой.

• Поддержка вращающейся детали относительно заданной оси.
• Передача радиальных и, если допускается конструкцией, осевых нагрузок через подшипник на сопрягаемые элементы.
• Сохранение положения оси вращения относительно рамы, корпуса или другой части оборудования.
• Обеспечение требуемого относительного движения между внутренним и наружным кольцами подшипника.

Чем ось отличается от вала

В машиностроении вал и ось выполняют разные функции. Вал обычно передает вращающий момент и работает как элемент привода. Ось предназначена прежде всего для поддержки установленных на ней деталей и не используется для передачи крутящего момента как основная функция.

Ось при этом может быть неподвижной или вращаться вместе с установленными элементами - это определяется конструкцией механизма. Поэтому при подборе подшипникового узла важно знать не только диаметр цилиндрической детали, но и ее фактическую функцию.

Основные схемы установки

Кинематика подшипникового узла может быть организована по-разному. От этого зависят посадки колец, способ фиксации и требования к сопрягаемым поверхностям.

• Неподвижная ось. Внутреннее кольцо располагается на оси, а наружное вращается вместе с колесом, роликом или другой деталью.
• Вращающийся вал или ось. Внутреннее кольцо вращается вместе с цилиндрической деталью, а наружное закреплено в корпусной опоре.

Посадки нельзя назначать одинаково для обеих схем. Их выбирают с учетом направления нагрузки относительно каждого кольца, рабочего режима и требований конкретного подшипника.

Конструкция корпусного подшипникового узла

В готовом корпусном исполнении подшипник установлен в корпус, предназначенный для крепления к оборудованию. В зависимости от конструкции могут использоваться дополнительные элементы фиксации, уплотнения и средства подачи смазки.

• Корпус связывает подшипник с неподвижной частью механизма.
• Подшипник обеспечивает относительное вращение и воспринимает рабочие нагрузки.
• Элементы фиксации удерживают кольцо подшипника на валу или оси, если они предусмотрены конструкцией.
• Уплотнения ограничивают попадание загрязнений в рабочую зону в соответствующих исполнениях.
• Смазочный узел может использоваться для обслуживания подшипника.

Посадка подшипника на ось

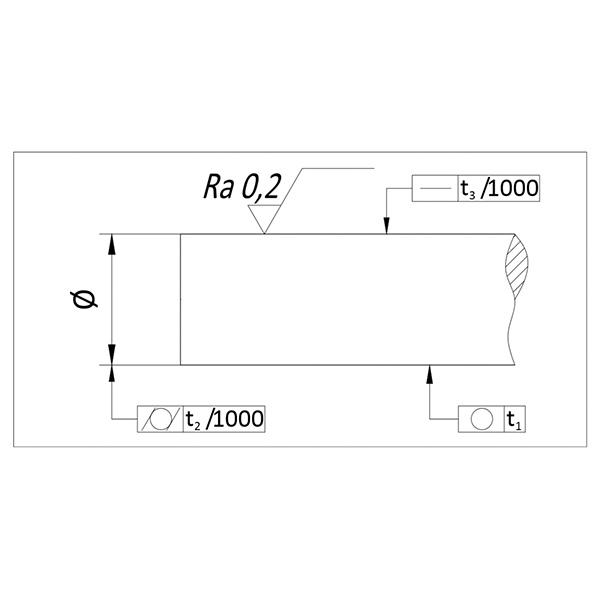

Посадочная поверхность оси должна соответствовать требованиям выбранного подшипника по диаметру, геометрии и качеству поверхности. Номинального совпадения размеров для корректной работы недостаточно.

• Диаметр посадочного участка согласуется с внутренним кольцом.
• Поле допуска выбирается в зависимости от нагрузки и характера вращения кольца.
• Цилиндричность и геометрия поверхности влияют на распределение нагрузки по подшипнику.
• Шероховатость и состояние посадки должны соответствовать требованиям конкретного узла.

Использовать произвольный цилиндрический пруток подходящего диаметра вместо расчетной оси или вала нельзя. Материал, жесткость, обработка и посадочная геометрия должны соответствовать нагрузкам и функции детали.

Радиальные и осевые нагрузки

Подшипниковый узел необходимо выбирать по полной нагрузочной схеме. На ось могут действовать радиальные силы, осевые усилия и моменты от смещенной нагрузки.

• Радиальная нагрузка действует поперек оси вращения.
• Осевая нагрузка действует вдоль оси и воспринимается только в пределах возможностей выбранного подшипника.
• Комбинированная нагрузка требует учета обеих составляющих одновременно.
• Изгибающий момент может возникать при удалении рабочей нагрузки от ближайшей подшипниковой опоры.

Тип корпуса

Корпус выбирают по расположению подшипниковой опоры относительно оборудования. Разные монтажные исполнения под один диаметр могут иметь различную крепежную геометрию и не являются прямыми аналогами.

• Опорные корпуса устанавливаются основанием на раму или станину.
• Фланцевые корпуса крепятся к монтажной плоскости вокруг оси вращения.
• Натяжные корпуса применяются в механизмах с регулируемым положением подшипниковой опоры.

Для замены необходимо сверять высоту оси, размеры корпуса, расположение крепежных отверстий и доступное пространство, а не только тип вставного подшипника.

Фиксация в осевом направлении

Подшипниковая схема должна контролировать положение деталей не только радиально, но и вдоль оси. Способ осевой фиксации определяется конструкцией механизма и применяемого подшипника.

В узле могут использоваться бурты, гайки, стопорные элементы, втулки или другие конструктивные решения. При нескольких опорах необходимо учитывать возможность температурного изменения длины деталей и не создавать лишнего осевого защемления.

Как подобрать подшипниковый узел с осью

Подбор начинается с кинематической схемы и нагрузок. После этого определяются подшипник, параметры оси и конструкция корпуса.

• Функция цилиндрической детали. Определите, является она осью или валом и передает ли крутящий момент.
• Характер вращения. Необходимо установить, какое кольцо подшипника вращается относительно нагрузки.
• Посадочный диаметр. Согласуется с внутренним кольцом и выбранной посадкой.
• Радиальные и осевые нагрузки. Проверяются для конкретной конструкции подшипника.
• Расстояние между опорами. Учитывается при оценке прогиба и нагрузки на ось.
• Тип корпуса. Выбирается по компоновке оборудования.
• Способ фиксации. Необходимо согласовать радиальное и осевое закрепление колец.
• Монтажные размеры. Проверяются высота оси, габариты и крепежная схема.
• Частота вращения и смазка. Учитываются в соответствии с характеристиками конкретного подшипникового узла.

Подбор при замене существующего узла

При ремонте исходными данными служат маркировка подшипника и корпуса, размеры оси и фактическая схема установки. Если обозначения неизвестны, необходимо измерить и проверить весь опорный узел.

• определите диаметр и размеры посадочного участка оси;
• установите тип и размеры подшипника;
• проверьте способ фиксации внутреннего и наружного колец;
• определите характер действующих нагрузок;
• снимите высоту оси и крепежные размеры корпуса;
• проверьте вторую опору и общую схему установки оси или вала.

Монтаж и эксплуатация

Корректная работа узла зависит от качества посадочных поверхностей, жесткости основания и взаимного положения опор. Подшипник не должен компенсировать значительные ошибки геометрии механизма.

• проверяйте состояние посадочных поверхностей перед сборкой;
• не передавайте монтажное усилие через тела качения;
• несколько опор одной оси или вала устанавливайте с учетом требуемой соосности;
• выполняйте осевую фиксацию в соответствии с принятой конструктивной схемой;
• контролируйте состояние уплотнений и смазки, если они предусмотрены;
• при эксплуатации следите за шумом, вибрацией, нагревом и появлением люфта.
