О рельсовых направляющих

Рельсовые направляющие - это элементы систем линейного перемещения, которые задают прямолинейную траекторию движения каретки, стола, портала или другого подвижного узла. В профильной системе рельс закрепляется на основании, а совместимая каретка перемещается по сформированным дорожкам качения.

Профильные линейные направляющие применяются совместно с соответствующими линейными каретками. Конкретную пару выбирают по нагрузке, моментам, требуемой жесткости, точности и компоновке механизма.

Назначение рельсовой системы

Профильная направляющая ограничивает движение подвижного узла заданной траекторией и воспринимает действующие на него нагрузки. Каретка перемещается относительно рельса через тела качения, расположенные между сопряженными дорожками.

• Задание траектории прямолинейного перемещения.
• Поддержка подвижной части относительно основания оборудования.
• Восприятие сил и моментов в пределах характеристик выбранной системы.
• Формирование линейной опоры для каретки, стола, портала или другого рабочего узла.

Конструкция профильной направляющей

Основными рабочими элементами системы являются рельс и каретка. На их поверхностях выполнены дорожки качения, по которым перемещаются шарики или ролики в зависимости от конструкции.

• Рельс закрепляется на монтажной базе и формирует рабочую траекторию.
• Каретка служит подвижной опорой и соединяется с перемещаемой конструкцией.
• Тела качения передают нагрузку между рельсом и кареткой.
• Система рециркуляции обеспечивает возврат тел качения внутри каретки.
• Уплотнения, если они предусмотрены конструкцией, ограничивают попадание загрязнений в рабочую зону.

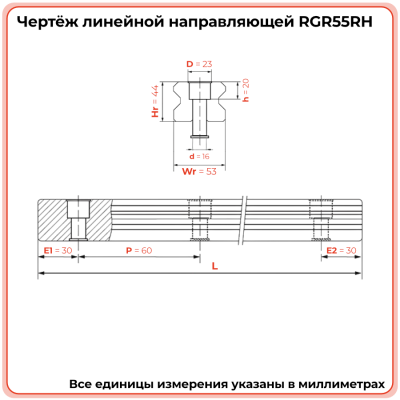

Шариковые и роликовые направляющие

Профильные линейные системы могут использовать шарики или ролики. Тип тел качения влияет на внутреннюю геометрию, жесткость, сопротивление движению и допустимые нагрузки.

• Шариковые направляющие работают через циркулирующие шарики между дорожками рельса и каретки.
• Роликовые направляющие используют ролики и могут применяться там, где конструкцией требуется иная жесткость и нагрузочная способность.

Выбирать тип системы следует по расчетной нагрузке, моментам, скорости, жесткости и требованиям к перемещению. Один вариант нельзя считать универсально более подходящим для всех механизмов.

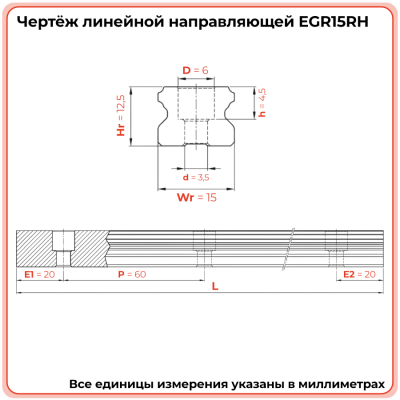

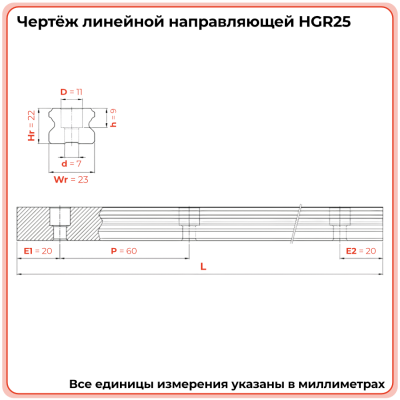

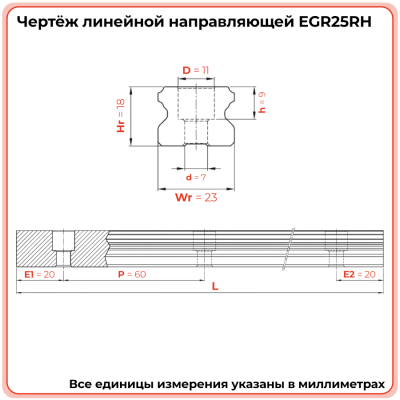

Типоразмер и совместимость

Номинальный типоразмер обозначает габаритную группу направляющей, но сам по себе не определяет полную совместимость. В одном размере могут существовать разные серии, профили рельса и исполнения кареток.

При замене необходимо сверять полное обозначение либо геометрию сопрягаемых элементов. Каретка другой серии не должна устанавливаться на рельс только на основании совпадения номинального размера.

Конструкция линейной каретки

Каретки могут различаться шириной, длиной, формой монтажной части, расположением отверстий и внутренним исполнением. Эти параметры определяют способ соединения с подвижной конструкцией и распределение нагрузок.

• Фланцевые каретки имеют расширенную монтажную часть.
• Бесфланцевые исполнения отличаются формой корпуса и крепежной схемой.
• Длина каретки влияет на монтажную геометрию и рабочую базу опоры.
• Количество кареток выбирается с учетом сил, моментов и размеров подвижного узла.

Нагрузки и моменты

При расчете рельсовой системы учитывают не только массу подвижного элемента. На каретки могут действовать силы в нескольких направлениях и моменты, возникающие из-за смещенного центра нагрузки.

• Вертикальная нагрузка может возникать от массы подвижной части.
• Боковая нагрузка появляется под действием технологических или инерционных сил.
• Опрокидывающие моменты возникают при смещении точки приложения нагрузки относительно кареток.
• Динамические воздействия появляются при разгоне, торможении и реверсе.

Распределение нагрузки зависит от числа кареток, расстояния между ними, положения направляющих и центра приложения сил. Поэтому допустимую нагрузку всей оси нельзя определять только по характеристике одной каретки.

Преднатяг

В некоторых профильных системах между телами качения и дорожками создается определенный преднатяг. Он уменьшает внутренний зазор и влияет на жесткость линейной опоры.

Повышение преднатяга не всегда улучшает работу механизма. Оно может увеличить сопротивление движению и внутренние нагрузки, поэтому конкретное исполнение выбирают по требованиям оборудования.

Точность линейной системы

Для рельсов и кареток могут нормироваться точностные характеристики, однако фактическая точность движения определяется всей механической системой.

На результат влияют геометрия монтажной базы, взаимное положение нескольких направляющих, жесткость конструкции и точность приводного механизма. Установка отдельной каретки более высокого класса сама по себе не повышает точность всей оси.

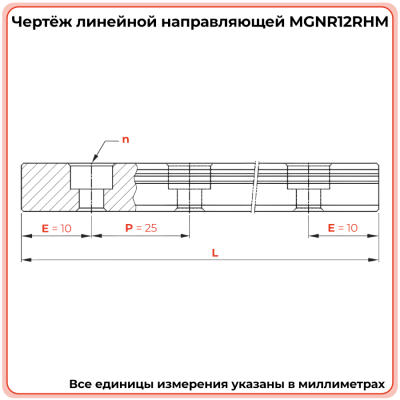

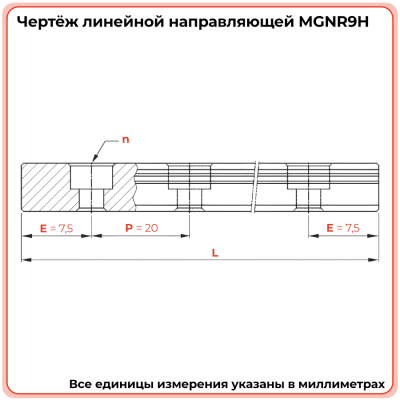

Длина рельса и рабочий ход

Полная длина рельса и полезный ход подвижного узла - разные параметры. Рабочий ход определяется положением кареток в крайних точках и конструктивными ограничениями механизма.

• учитывается длина самой каретки;
• при нескольких каретках учитывается расстояние между ними;
• предусматриваются необходимые зоны на концах направляющей;
• учитываются ограничения привода и соседних элементов конструкции.

Профильный рельс и вал на опоре

Кроме профильных рельсовых систем в линейных механизмах применяются цилиндрические направляющие, в том числе валы с продольной опорой. Это отдельная конструктивная схема с другим типом сопрягаемого подвижного элемента.

• Профильный рельс работает с кареткой по специально сформированным дорожкам качения.
• Цилиндрический вал работает с линейным подшипником или корпусным блоком соответствующей конструкции.

Эти системы нельзя считать прямыми аналогами только потому, что обе обеспечивают линейное перемещение. Выбор зависит от нагрузки, жесткости, монтажной схемы и требований к механизму.

Где применяются рельсовые направляющие

Профильные направляющие используются в механизмах, где необходимо обеспечить контролируемое прямолинейное перемещение подвижного элемента.

• станочные и координатные оси;
• портальные механизмы;
• линейные модули;
• автоматизированные производственные установки;
• позиционирующие и подающие механизмы промышленного оборудования.

Как подобрать рельсовую направляющую

Подбор начинается с нагрузочной схемы и требований к движению. После этого определяют тип направляющей, серию, типоразмер, количество кареток и необходимую длину рельса.

• Нагрузки и моменты. Учитываются величина, направление и положение центра приложения сил.
• Тип тел качения. Выбирается шариковая или роликовая система.
• Серия и типоразмер. Рельс и каретка должны относиться к совместимой системе.
• Исполнение каретки. Проверяются форма корпуса, длина и крепежные размеры.
• Количество кареток. Определяется нагрузкой, моментами и компоновкой.
• Преднатяг. При его наличии выбирается по требуемой жесткости и сопротивлению движению.
• Точностное исполнение. Согласуется с требованиями всей линейной оси.
• Длина рельса. Определяется рабочим ходом и габаритами подвижного узла.
• Монтажная база. Должна обеспечивать необходимую жесткость и геометрию установки.

Монтаж рельсовых направляющих

Рабочие характеристики профильной системы во многом зависят от геометрии монтажной базы и качества установки. Направляющая не должна использоваться для принудительной компенсации значительных отклонений основания.

• монтажные поверхности подготавливают в соответствии с требованиями выбранной системы;
• рельс устанавливают относительно принятой базовой поверхности;
• при двух параллельных направляющих контролируют их взаимное положение;
• каретки устанавливают без повреждения уплотнений и системы рециркуляции;
• крепеж затягивают в соответствии с требованиями конкретной конструкции;
• после сборки проверяют равномерность движения по всей рабочей длине.

Обслуживание

Состояние дорожек качения, уплотнений и смазки влияет на ресурс и плавность движения. Требования к обслуживанию зависят от нагрузки, скорости, загрязненности среды и конкретного исполнения.

• защищайте рабочие поверхности от абразивных загрязнений;
• контролируйте состояние уплотнений кареток;
• используйте смазочный материал, предусмотренный для конкретной системы;
• при появлении люфта, шума или неравномерного хода проверяйте каретки, рельсы, крепление и геометрию всей оси.
