Есть в наличии: 1069
Арт.: UCP205TECHNIX
572 руб.
/шт
Есть в наличии: 723
Арт.: UCP206TECHNIX
864 руб.
/шт
Есть в наличии: 326
Арт.: UCFL206TECHNIX
708 руб.
/шт
Есть в наличии: 291
Арт.: UCP204TECHNIX
512 руб.
/шт
Есть в наличии: 261
Арт.: UCF204TECHNIX
502 руб.
/шт
Есть в наличии: 250
Арт.: AT00801TECHNIX
567 руб.
/шт
Есть в наличии: 242
Арт.: UCT205TECHNIX
784 руб.
/шт
Есть в наличии: 239
Арт.: UCP212TECHNIX
3 632 руб.
/шт
Есть в наличии: 237
Арт.: UCF208TECHNIX
1 172 руб.
/шт
Есть в наличии: 215
Арт.: UCFL205TECHNIX
542 руб.
/шт
Есть в наличии: 195
Арт.: UCP204LIGHTTECHNIX
734 руб.
/шт
Есть в наличии: 192
Арт.: UCP211TECHNIX
2 643 руб.
/шт
Есть в наличии: 182
Арт.: UCP206LIGHTTECHNIX
1 210 руб.
/шт
Есть в наличии: 179
Арт.: UCFC206TECHNIX
1 126 руб.
/шт
Есть в наличии: 170
Арт.: UCF207TECHNIX
1 043 руб.
/шт
Есть в наличии: 171
Арт.: AT01001TECHNIX
575 руб.
/шт
Есть в наличии: 161
Арт.: UCF205TECHNIX
618 руб.
/шт
Есть в наличии: 160
Арт.: AT00671TECHNIX
368 руб.
/шт
Есть в наличии: 159
Арт.: AT00631TECHNIX
298 руб.
/шт
Есть в наличии: 155
Арт.: UCFC204TECHNIX
771 руб.
/шт
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О деталях для циркулярных пил
Детали для циркулярных пил - это механические комплектующие, применяемые в опорах валов и ременных приводах деревообрабатывающего оборудования. К ним относятся подшипники, корпусные подшипниковые узлы, корпуса и шкивы, обеспечивающие вращение валов, их опору и передачу движения от двигателя к рабочему механизму.
Подбор комплектующих выполняют по конструкции конкретного узла, а не только по назначению оборудования. Для подшипниковой опоры важны посадка на вал и крепежная геометрия, а для ременного привода - профиль ремня, размеры шкивов и способ их установки.
В циркулярных станках вращающиеся элементы работают с высокой частотой вращения и требуют правильного взаимного расположения опор и компонентов привода. Поэтому при ремонте необходимо сохранять предусмотренную конструкцией схему установки и сопоставлять характеристики новой детали с параметрами заменяемого узла.
Какие комплектующие используются в механизмах циркулярных пил
Набор деталей зависит от конструкции конкретного станка. В опорных и приводных механизмах могут применяться несколько основных групп компонентов.
- Подшипниковые узлы поддерживают вращающиеся валы и одновременно обеспечивают крепление опоры к станине или другой части оборудования.
- Вставные подшипники устанавливаются в соответствующие корпуса и непосредственно взаимодействуют с валом.
- Корпуса подшипников формируют монтажную опору и обеспечивают требуемое положение оси вращения.
- Клиновые шкивы используются в ременных передачах между электродвигателем, промежуточным и рабочим валами, если такая схема предусмотрена конструкцией станка.
Подшипниковые узлы для вращающихся валов
Подшипниковые узлы объединяют подшипник и корпус в готовую опору. Они могут отличаться формой корпуса, способом крепления и положением оси вала относительно монтажной поверхности.
При замене такого узла необходимо сопоставлять не только внутренний диаметр подшипника, но и всю установочную геометрию.
- Диаметр и форма посадки должны соответствовать валу.
- Тип корпуса определяет способ установки опоры.
- Расположение крепежных отверстий должно совпадать с посадочным местом оборудования.
- Высота оси влияет на положение вала относительно других элементов механизма.
- Габариты корпуса необходимо учитывать при ограниченном монтажном пространстве.
Важно: одинаковый диаметр вала не означает взаимозаменяемость разных корпусных узлов. Изменение высоты оси, формы корпуса или крепежной схемы может нарушить положение вала и геометрию привода.

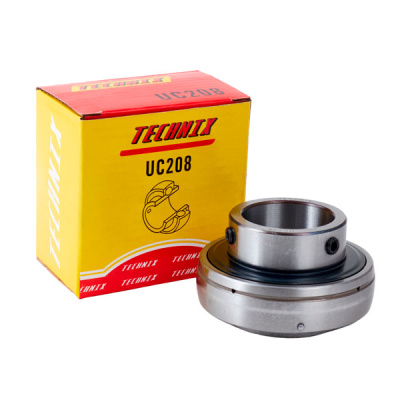

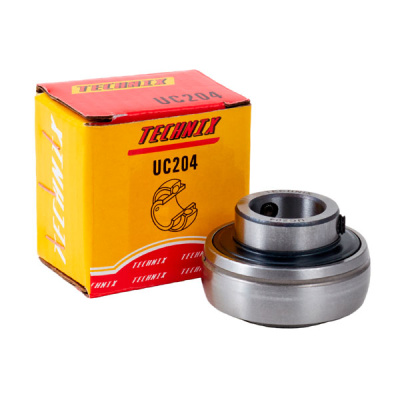

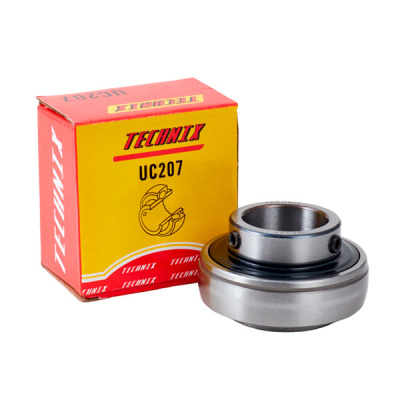

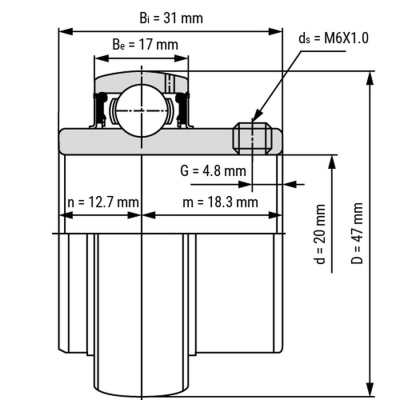

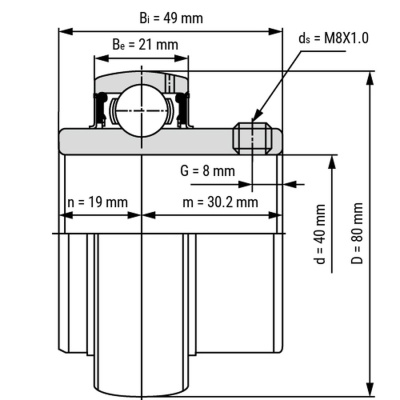

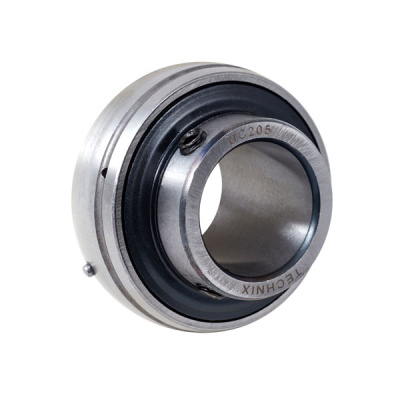

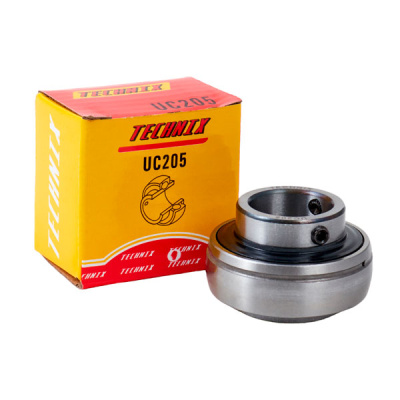

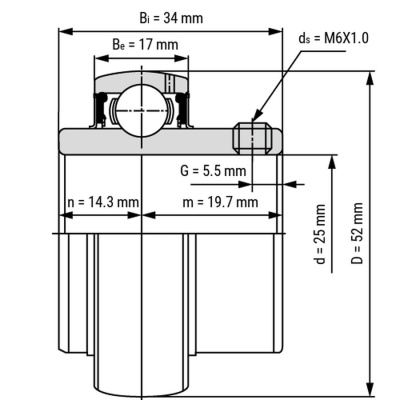

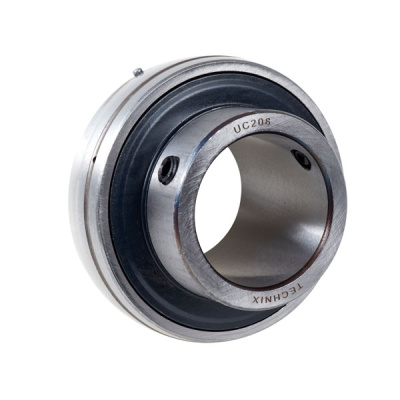

Вставные подшипники и способы фиксации
В корпусных опорах могут использоваться вставные подшипники различных конструкций. Они отличаются посадкой на вал и способом фиксации, поэтому при замене необходимо учитывать исполнение всей подшипниковой опоры.
Одни подшипники фиксируются непосредственно на цилиндрическом валу, другие могут предусматривать монтаж через дополнительную втулку. Выбранный вариант должен соответствовать конструкции корпуса, диаметру вала и способу его установки.
Разъемные корпуса подшипников
Разъемные корпуса подшипников используются в стационарных опорах валов и состоят из частей, которые соединяются при монтаже. Такая конструкция позволяет устанавливать и обслуживать подшипниковый узел без необходимости снимать корпус с конца длинного вала.
Корпус подбирают совместно с подшипником и другими элементами опоры. Необходимо учитывать посадочные размеры, способ установки подшипника, уплотнение, положение вала и крепеж корпуса.
Клиновые шкивы ременного привода
Клиновые шкивы применяются там, где вращение от двигателя передается рабочему или промежуточному валу через ремень. На шкиве расположены профилированные канавки, взаимодействующие с боковыми поверхностями клинового ремня.
При ремонте необходимо учитывать профиль ремня, рабочий диаметр шкива, количество ручьев и конструкцию посадки на вал. В зависимости от исполнения шкив может устанавливаться через подготовленное посадочное отверстие или, например, через сменную коническую втулку.
Что учитывать при подборе шкива
- Профиль ремня. Должен соответствовать рабочим канавкам шкива.
- Рабочий диаметр. Влияет на передаточное отношение и частоту вращения ведомого вала.
- Количество ручьев. Должно соответствовать конструкции ременной передачи.
- Посадка на вал. Проверяется по диаметру вала и предусмотренному способу крепления.
- Габариты. Наружный диаметр и ширина должны соответствовать доступному пространству и конструкции защитных элементов оборудования.
Важно: при замене шкива нельзя произвольно изменять его рабочий диаметр. Это меняет передаточное отношение и частоту вращения ведомого вала, поэтому такое изменение требует проверки кинематики и допустимого режима работы оборудования.
Что учитывать при ремонте циркулярной пилы
Перед подбором детали необходимо определить ее функцию в механизме и параметры сопрягаемых элементов. Критерии выбора подшипниковой опоры и компонента ременного привода существенно различаются.
- Для подшипникового узла проверяют посадку на вал, конструкцию корпуса, крепеж и положение оси.
- Для вставного подшипника учитывают размеры, способ фиксации на валу и совместимость с корпусом.
- Для разъемной опоры необходимо согласовать корпус, подшипник, посадку и дополнительные монтажные элементы.
- Для шкива проверяют профиль ремня, рабочий диаметр, количество ручьев и способ посадки.
- Для вращающихся узлов дополнительно учитывают нагрузку, частоту вращения и требования к смазыванию.
Как подобрать детали для циркулярной пилы
При ремонте наиболее надежным ориентиром служит полная маркировка демонтированной детали. Если она неизвестна, необходимо определить тип компонента и последовательно сравнить его размеры с конструкцией существующего узла.
- Определите тип детали. Установите, требуется подшипник, готовый корпусный узел, отдельный корпус или элемент ременного привода.
- Проверьте вал. Измерьте посадочный диаметр и определите способ фиксации детали.
- Сверьте монтажные размеры. Они должны соответствовать существующим крепежным точкам и положению оси.
- Проверьте сопрягаемые компоненты. Новый подшипник должен подходить к корпусу, а шкив - к ремню и валу.
- Сохраните параметры привода. При замене шкива необходимо учитывать исходное передаточное отношение.
- Учитывайте рабочий режим. Скорость вращения, нагрузка и условия эксплуатации должны соответствовать возможностям выбранной детали.
Важно: принадлежность детали к комплектующим для деревообрабатывающего оборудования не подтверждает ее совместимость с конкретной циркулярной пилой. Перед установкой необходимо проверить маркировку, посадочные и крепежные размеры, конструкцию сопрягаемых элементов и рабочие параметры узла.
