Об опорных модулях

Опорные модули в профильных рельсовых системах представляют собой линейные каретки, которые служат подвижной опорой для стола, плиты, портала, суппорта или другого элемента оборудования. Каретка устанавливается на совместимую направляющую и передает нагрузку от перемещаемой конструкции на рельс через шарики или ролики.

По конструкции такие изделия относятся к линейным кареткам и используются совместно с профильными линейными направляющими. Совпадение одного номинального размера недостаточно для подтверждения совместимости двух компонентов.

Назначение опорного модуля

Основная задача модуля - соединить перемещаемую часть оборудования с направляющей и обеспечить ее движение по заданной прямолинейной траектории. Через корпус каретки рабочие нагрузки передаются на рельс, а тела качения обеспечивают относительное перемещение сопряженных элементов.

• Направление движения задается геометрией профильного рельса и дорожек качения.
• Передача нагрузки происходит от подвижной конструкции через каретку на направляющую.
• Тела качения уменьшают сопротивление перемещению по сравнению с обычной парой скольжения.
• Корпус каретки служит монтажной основой для крепления подвижного элемента механизма.

Конструкция и принцип работы

Рабочий контакт формируется между дорожками каретки и профильной направляющей. При движении шарики или ролики перемещаются в зоне контакта и передают действующие нагрузки между рельсом и корпусом блока.

В рециркуляционных конструкциях тела качения после прохождения нагруженного участка возвращаются по внутренним каналам и снова входят в рабочую зону. Такая схема позволяет каретке перемещаться вдоль рельса в пределах хода, предусмотренного конструкцией линейного механизма.

• Корпус воспринимает нагрузки от закрепленного на нем элемента оборудования.
• Шарики или ролики обеспечивают передачу усилий между кареткой и рельсом.
• Дорожки качения определяют геометрию движения и характер контакта.
• Предварительный натяг, если он предусмотрен, влияет на внутренний зазор и жесткость линейной системы.
• Уплотняющие элементы помогают ограничивать попадание загрязнений в рабочую зону.

Шариковые и роликовые опорные модули

По типу тел качения каретки могут быть шариковыми или роликовыми. Конкретное исполнение выбирают с учетом конструкции рельсовой системы, нагрузки, жесткости и требований к перемещению.

• Шариковые каретки используются в различных системах линейного перемещения и работают за счет контакта циркулирующих шариков с профильными дорожками.
• Роликовые каретки могут применяться в узлах, где предъявляются повышенные требования к жесткости и восприятию нагрузки.

Варианты корпуса

Форма корпуса определяет способ соединения каретки с перемещаемой частью оборудования, расположение крепежных отверстий и габариты линейного узла. В зависимости от конструкции механизма применяются разные варианты исполнения.

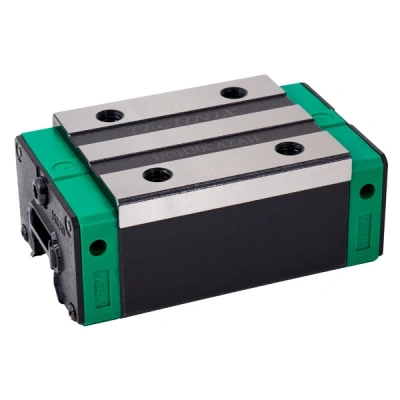

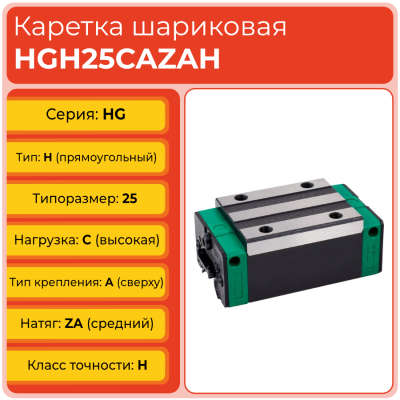

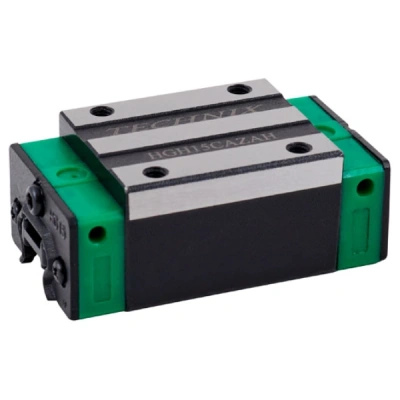

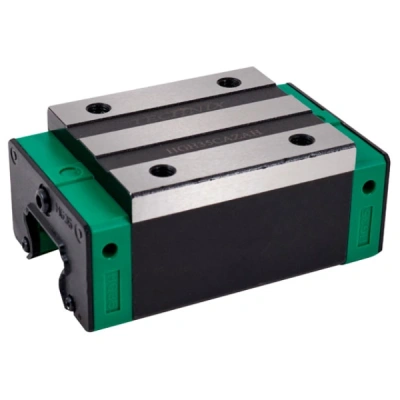

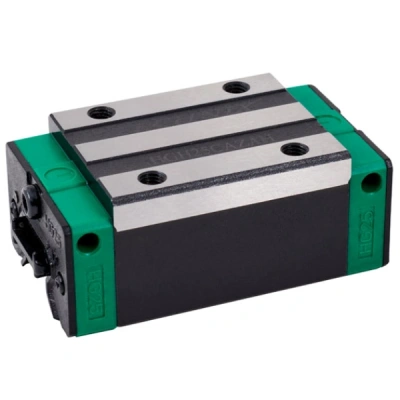

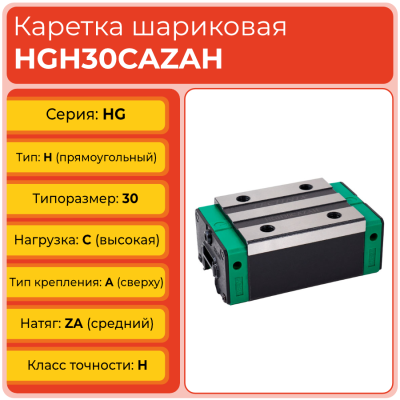

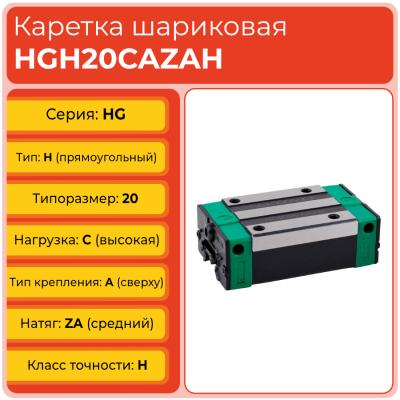

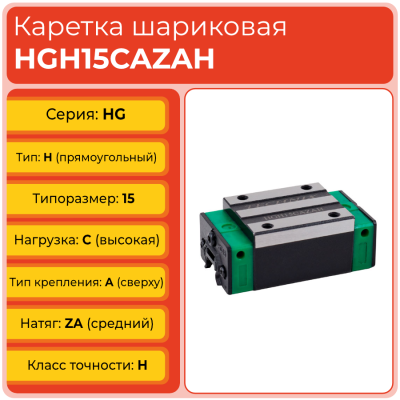

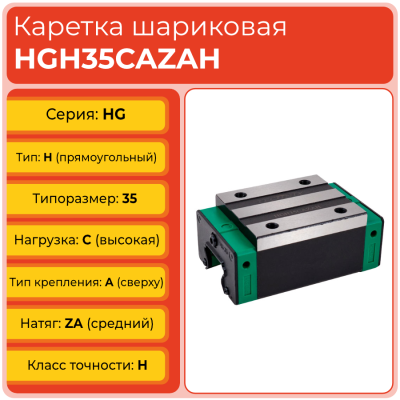

• Бесфланцевые каретки имеют компактную монтажную часть.

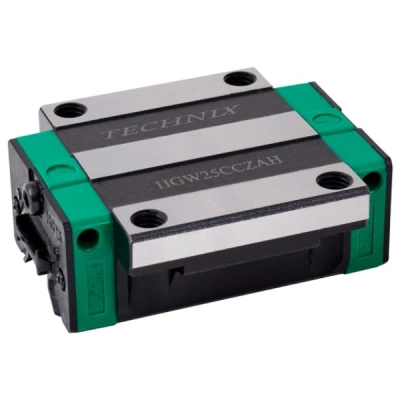

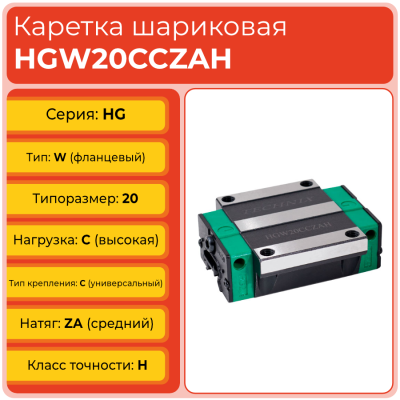

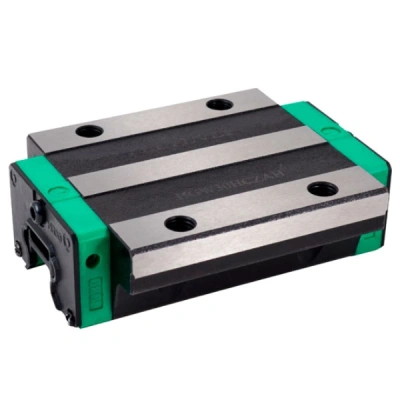

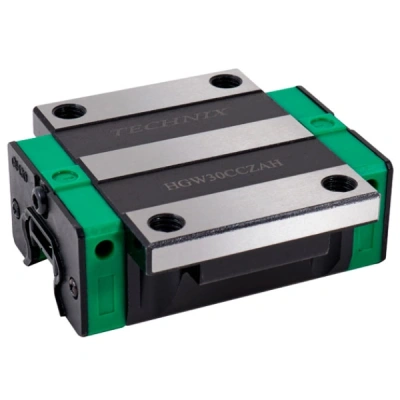

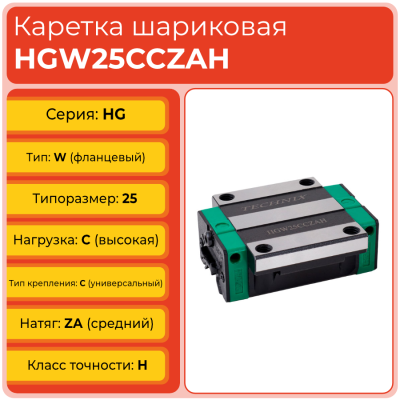

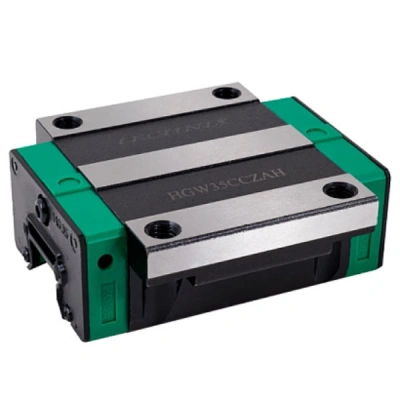

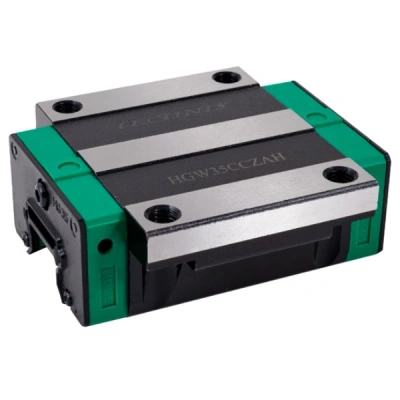

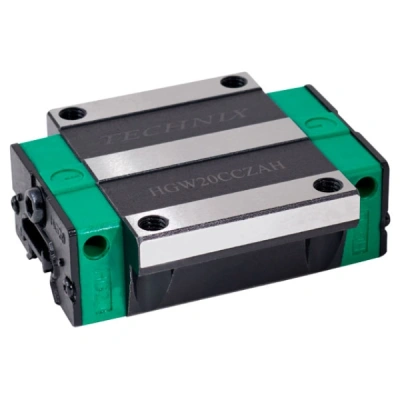

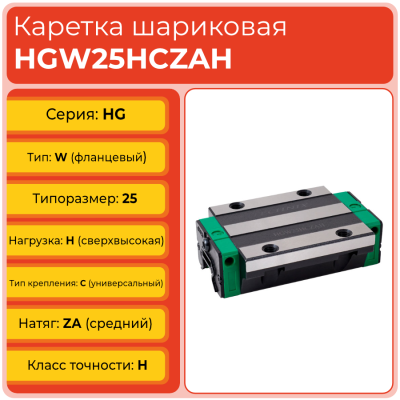

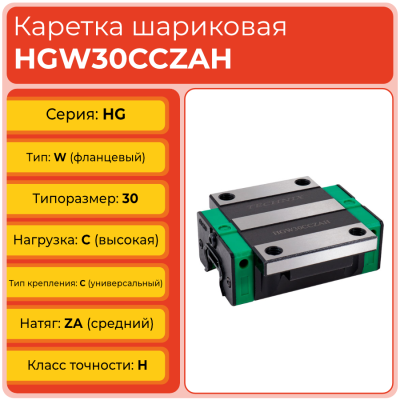

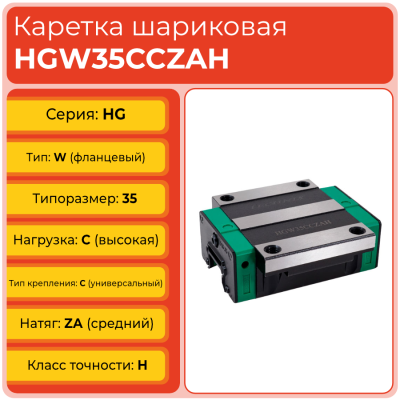

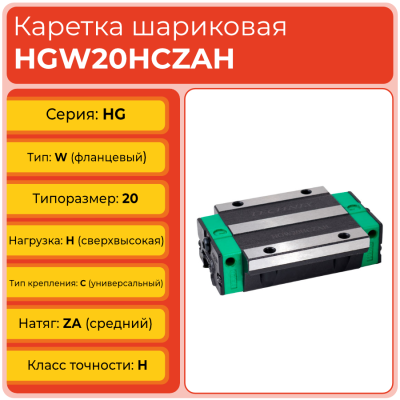

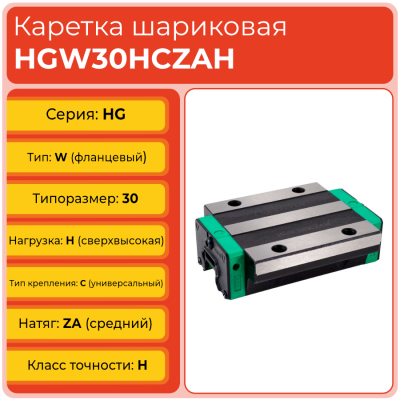

• Фланцевые каретки отличаются расширенной площадкой для крепления.

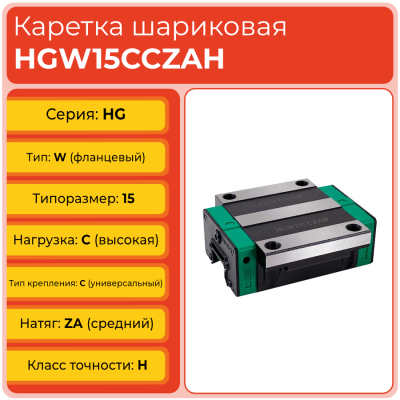

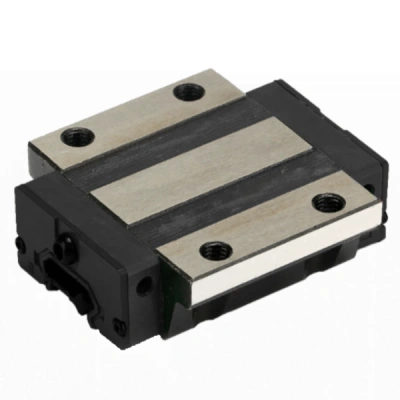

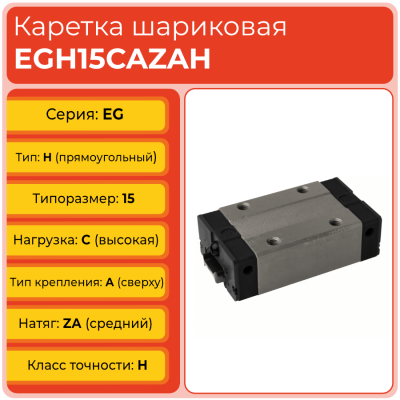

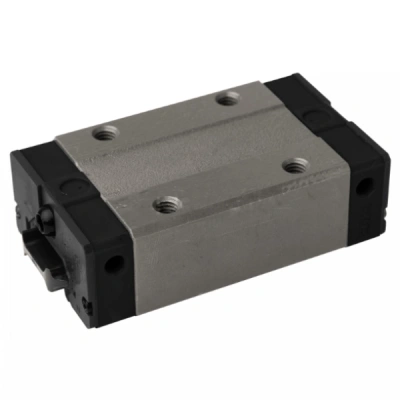

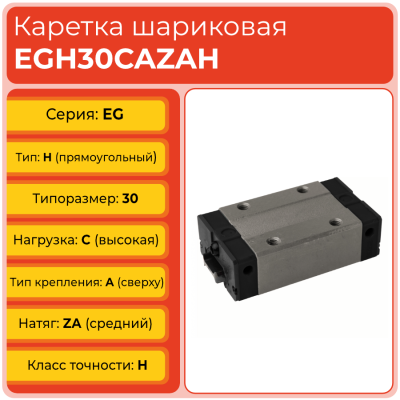

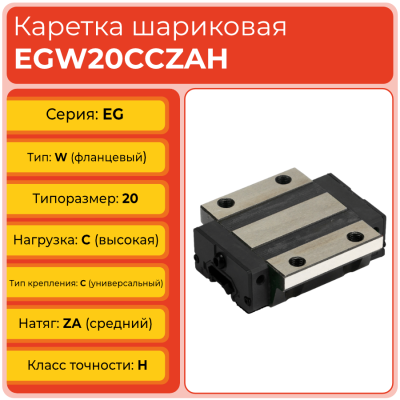

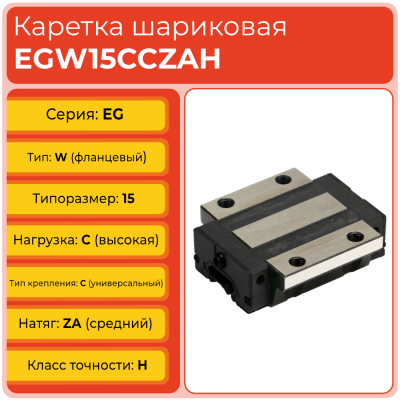

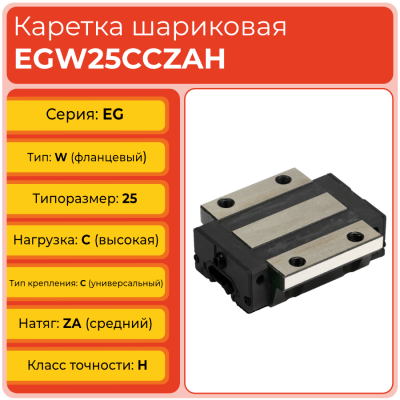

• Низкопрофильные исполнения применяются при ограниченной высоте линейного механизма.

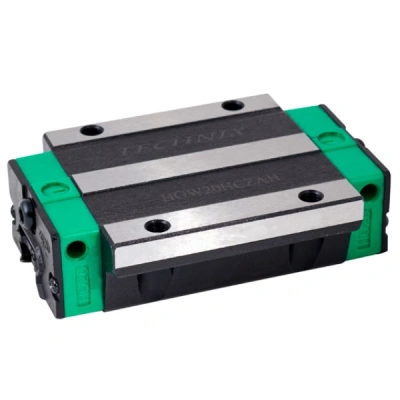

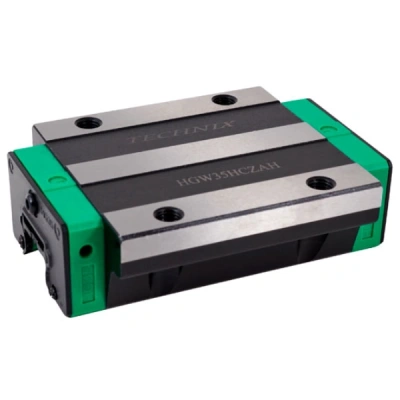

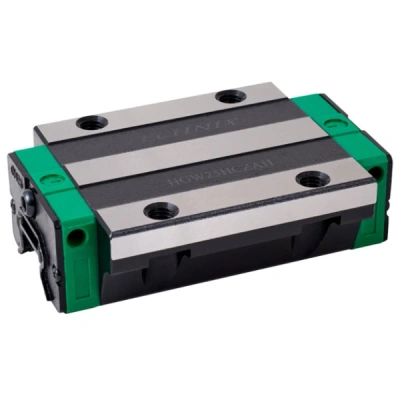

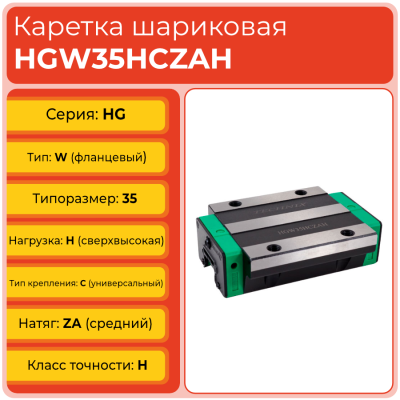

• Удлиненные исполнения используют там, где такая геометрия соответствует расчетной схеме опор и монтажной площадке.

Каретки одного условного типоразмера могут иметь разные длину, ширину, высоту и расположение крепежных отверстий. При замене эти параметры необходимо сверять по техническому чертежу.

Какие нагрузки воспринимает опорный модуль

На каретку могут действовать силы в разных направлениях, а также моменты от нагрузки, смещенной относительно рельса. Поэтому подбор только по массе перемещаемой части не позволяет корректно оценить работу линейной системы.

• Масса подвижного узла учитывается вместе со всеми установленными на нем элементами.
• Рабочие усилия зависят от выполняемого оборудованием технологического процесса.
• Ускорение и торможение создают дополнительные динамические нагрузки.
• Смещение центра нагрузки приводит к появлению моментов относительно каретки.
• Количество и расположение кареток влияют на распределение нагрузки между опорными точками.

Предварительный натяг и жесткость

В некоторых рельсовых системах применяется предварительный натяг, уменьшающий внутренний зазор между телами и дорожками качения. Он может влиять на жесткость, характер перемещения и реакцию системы на изменение направления нагрузки.

Более высокий натяг не является универсально предпочтительным. Его выбирают по расчету и требованиям механизма, поскольку изменение натяга влияет не только на жесткость, но и на сопротивление движению и внутренние нагрузки.

Точность линейного перемещения

Точность работы опорного модуля зависит от характеристик всей рельсовой системы. На фактическое движение влияют геометрия каретки и направляющей, качество базовых поверхностей, взаимное положение рельсов и жесткость несущей конструкции.

Для оборудования с повышенными требованиями к позиционированию необходимо учитывать класс точности компонентов и требования к монтажу. Замена отдельной каретки на другое исполнение может изменить характеристики всей линейной оси.

Где применяются опорные модули

Опорные модули применяются в оборудовании, где подвижный элемент должен перемещаться по профильной направляющей с заданной траекторией и воспринимать рабочие нагрузки через рельсовую опору.

• станки и обрабатывающее оборудование;
• координатные столы и портальные механизмы;
• робототехнические и позиционирующие системы;
• автоматизированные производственные и сборочные линии;
• режущие и технологические установки;
• другие механизмы с профильными рельсовыми направляющими.

Совместимость с профильной направляющей

Каретка должна соответствовать геометрии конкретного рельса. Совпадение номинального типоразмера или наружной ширины направляющей не гарантирует совместимость, если различаются профиль дорожек качения, внутреннее устройство или другие конструктивные параметры.

При замене отдельного элемента существующей системы желательно использовать полную маркировку каретки и направляющей. Если обозначение неизвестно, необходимо сравнить технические чертежи, монтажные размеры и параметры сопрягаемых компонентов.

Как подобрать опорный модуль

Подбор начинают с определения используемой или проектируемой рельсовой системы. После этого проверяют конструкцию каретки, монтажную геометрию и параметры нагрузки конкретного механизма.

• Совместимая направляющая. Каретка должна соответствовать профилю и конструкции рельса.
• Типоразмер. Рассматривается вместе с полным конструктивным исполнением системы.
• Тип тел качения. Выбирается с учетом нагрузки, жесткости и требований к движению.
• Форма корпуса. Должна соответствовать монтажной площадке оборудования.
• Габаритные размеры. Особенно важны при замене существующей каретки без изменения конструкции механизма.
• Нагрузки и моменты. Рассчитываются с учетом массы, рабочих усилий и положения центра нагрузки.
• Предварительный натяг. Подбирается по требованиям к жесткости и характеру движения.
• Точность. Должна соответствовать требованиям оборудования к перемещению и позиционированию.
• Условия эксплуатации. Учитываются скорость, интенсивность работы, загрязнение и требования к смазыванию.

Монтаж и эксплуатация

Рабочие характеристики опорного модуля зависят от качества установки всей рельсовой системы. Неровность монтажной базы, перекос направляющих или неправильное взаимное положение кареток могут создавать дополнительные нагрузки и ухудшать равномерность движения.

• монтажные поверхности должны соответствовать требованиям применяемой направляющей системы;
• при использовании нескольких рельсов необходимо контролировать их взаимное положение;
• не следует компенсировать ошибки геометрии принудительной затяжкой подвижной конструкции;
• после монтажа необходимо проверить равномерность перемещения по всей рабочей длине;
• смазывание выполняют в соответствии с требованиями конкретной рельсовой системы;
• рабочие поверхности и уплотнения необходимо защищать от загрязнений.
