О линейных осях для промышленного оборудования

Линейная ось для промышленного оборудования - это механическая система, предназначенная для перемещения каретки, стола, инструмента или другого рабочего элемента по заданной прямолинейной траектории. В ее состав входят направляющие элементы, подвижные опоры и, если требуется приводное перемещение, механизм преобразования движения.

В качестве основы оси могут применяться профильные линейные направляющие или цилиндрические валы с соответствующими подшипниками. Для приводных систем одним из вариантов является передача на базе винта ШВП.

Из чего состоит линейная ось

Конкретная компоновка зависит от назначения оборудования, но большинство линейных механизмов включает несколько функционально разных элементов.

• Направляющая определяет траекторию перемещения и воспринимает нагрузки от подвижного узла.
• Каретка или линейный подшипник перемещается относительно направляющей и соединяется с рабочим элементом.
• Приводная передача, если она предусмотрена, преобразует движение двигателя в перемещение вдоль оси.
• Опоры и крепления устанавливают направляющие и приводные элементы относительно основания.
• Монтажная конструкция объединяет компоненты и обеспечивает требуемое взаимное положение их рабочих осей.

Цилиндрические направляющие

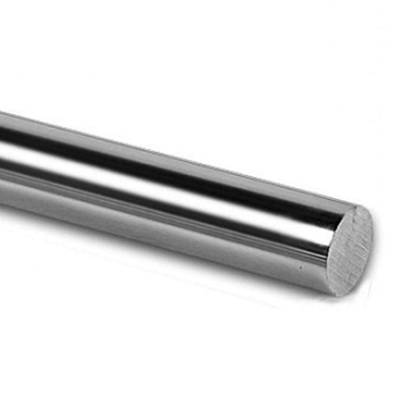

Ось на круглых направляющих строится на цилиндрическом валу и совместимых линейных подшипниках. Подвижный элемент перемещается вдоль поверхности вала, а сама направляющая закрепляется относительно основания оборудования.

Цилиндрические направляющие могут иметь различные способы установки. Вал может закрепляться в отдельных опорах либо поддерживаться вдоль длины, если это предусмотрено конструкцией системы. Выбор зависит от рабочего пролета, нагрузки, требуемой жесткости и компоновки механизма.

Профильные рельсовые направляющие

Профильная направляющая работает совместно с одной или несколькими каретками. Нагрузки передаются через тела качения между кареткой и рельсом, а жесткость системы определяется конструкцией обоих сопрягаемых элементов и монтажным основанием.

• Рельс формирует рабочую траекторию.
• Каретка служит подвижной опорой для рабочего узла.
• Количество кареток и расстояние между ними влияют на восприятие моментов.
• Монтажная база влияет на геометрию и фактическую жесткость всей системы.

Рельс и каретка должны относиться к совместимой системе. Одинаковый номинальный размер или близкие внешние габариты не подтверждают взаимозаменяемость направляющих разных конструкций.

Привод линейной оси на ШВП

Шарико-винтовая передача преобразует вращение винта или гайки в поступательное перемещение. Между сопрягаемыми дорожками циркулируют шарики, через которые передается осевое усилие.

• Винт является приводным элементом передачи.
• Гайка перемещается относительно винта либо остается неподвижной в зависимости от кинематической схемы.
• Опоры винта задают его положение и обеспечивают вращение.
• Муфта и привод передают вращающий момент от двигателя, если такая схема предусмотрена.

При выборе ШВП учитывают диаметр винта, ход, рабочую длину, нагрузку, скорость, требования к точности и обработку концов. Винт и гайку необходимо подбирать как сопряженную пару.

Трапецеидальная винтовая передача

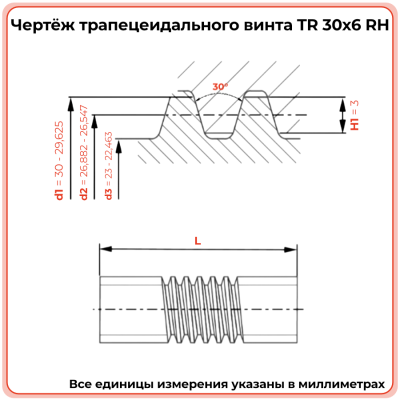

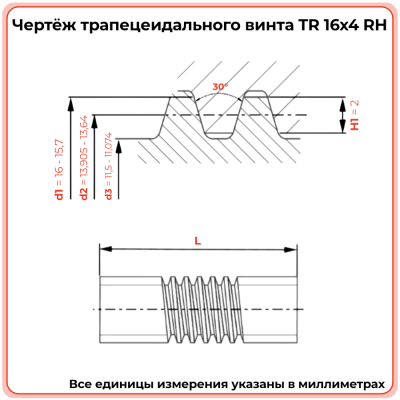

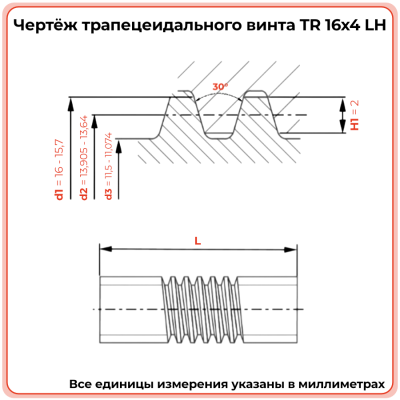

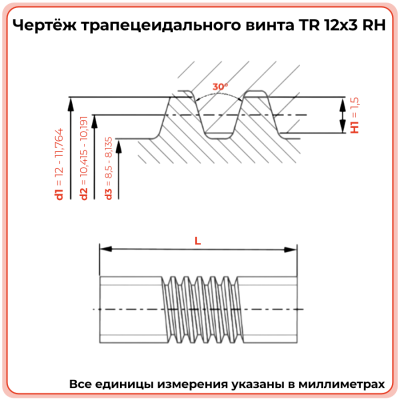

Другой вариант приводного механизма - пара из трапецеидального винта и гайки. Вращение одного элемента вызывает поступательное перемещение другого в соответствии с шагом и ходом резьбы.

Для совместимости необходимо учитывать номинальный диаметр, профиль, шаг, ход, направление резьбы и конструкцию гайки. У многозаходных исполнений шаг и ход могут различаться, поэтому эти параметры нельзя считать взаимозаменяемыми.

Нагрузки на линейную ось

При расчете необходимо учитывать не только массу перемещаемого элемента. На направляющие и привод могут действовать рабочие силы, моменты от смещенного центра нагрузки и динамические воздействия.

• Собственная масса подвижной части создает постоянную нагрузку на опоры.
• Рабочие усилия возникают при выполнении технологической операции.
• Опрокидывающие моменты появляются при смещении центра нагрузки относительно направляющих.
• Динамические воздействия возникают при разгоне, торможении и реверсе.
• Сила тяжести требует отдельного учета, если ось расположена вертикально или наклонно.

Нагрузка распределяется между каретками или линейными подшипниками в зависимости от их количества, расстояния между опорами и положения рабочего усилия.

Жесткость и точность перемещения

Точность линейной оси является характеристикой всей системы, а не отдельной направляющей или винта. На фактическое положение рабочего элемента влияют жесткость основания, деформации компонентов, люфты, монтаж и характеристики привода.

• Жесткость направляющей системы определяет перемещение под нагрузкой.
• Зазор или преднатяг влияет на поведение механизма при смене направления.
• Точность приводной передачи влияет на соответствие команды фактическому перемещению.
• Жесткость основания определяет стабильность взаимного положения компонентов.
• Монтажная геометрия влияет на сопротивление движению и распределение нагрузки.

Оси X, Y и Z

Обозначения X, Y и Z описывают положение линейного перемещения в кинематической схеме оборудования, а не отдельный конструктивный тип направляющей или привода.

Одна и та же по конструкции линейная система может использоваться на разных координатах, если ее характеристики соответствуют нагрузке и компоновке. При этом ось Z не обязательно является вертикальной, хотя при вертикальном расположении необходимо учитывать действие силы тяжести и способ удержания подвижного узла при остановке.

Как подобрать компоненты линейной оси

Подбор следует начинать с требований к механизму, а не с конкретной серии или размера. Сначала определяются ход, нагрузка и режим движения, затем выбираются направляющая и приводная системы.

• Рабочий ход. Определяет необходимую длину направляющих и приводных элементов.
• Нагрузочная схема. Учитываются силы, моменты и положение центра нагрузки.
• Ориентация оси. Влияет на характер действующих нагрузок.
• Жесткость. Определяется конструкцией направляющих, расположением опор и основанием.
• Точность позиционирования. Требует согласования направляющих, привода, монтажа и системы управления.
• Скорость и ускорение. Влияют на выбор направляющей и винтовой передачи.
• Тип привода. Выбирается в соответствии с требуемой кинематикой и эксплуатационными условиями.
• Монтажное пространство. Проверяются габариты кареток, опор, крепежных элементов и приводного узла.

Монтаж линейной оси

Даже правильно подобранные компоненты требуют точной установки. Направляющие, подвижные опоры и привод должны работать без принудительного перекоса и не компенсировать ошибки геометрии друг друга.

• монтажные поверхности подготавливают с учетом требований выбранной направляющей системы;
• параллельные направляющие выставляют относительно общей базы;
• каретки или линейные подшипники устанавливают без принудительного перекоса;
• винтовую передачу совмещают с направляющей системой и приводом;
• винт не используют для устранения несоосности направляющих;
• после сборки проверяют свободное перемещение по всему рабочему ходу и работу механизма под расчетной нагрузкой.
