О высокотемпературных подшипниках

Высокотемпературные подшипники предназначены для опорных узлов, работающих при повышенном нагреве. В таких условиях температура влияет не только на металлические детали подшипника, но и на смазочный материал, уплотнения, внутренний зазор и другие элементы конструкции. Поэтому для нагретых узлов применяют исполнения, характеристики которых рассчитаны с учетом соответствующего теплового режима.

По принципу работы такие изделия выполняют те же основные функции, что и другие подшипники: поддерживают вращающийся элемент, воспринимают нагрузку и обеспечивают его движение относительно корпуса. Отличие заключается в требованиях к материалам и конструктивным элементам, которые должны сохранять работоспособность при повышенной температуре.

Чем высокотемпературные подшипники отличаются от обычных

Повышенная температура изменяет условия работы подшипникового узла. Детали расширяются при нагреве, свойства смазочных материалов меняются, а некоторые виды уплотнений и сепараторов имеют ограничения по температуре применения. Поэтому конструкция подшипника должна соответствовать фактическому режиму эксплуатации.

• Материалы. Элементы подшипника выбираются с учетом воздействия повышенной температуры и требований конкретного узла.
• Внутренний зазор. При нагреве размеры деталей изменяются, поэтому величина зазора имеет значение для свободного вращения и правильной работы подшипника.
• Смазывание. Используемый способ смазывания должен соответствовать температуре и режиму работы.
• Защитные элементы. Тип уплотнений или защитных шайб выбирают с учетом температуры, загрязненности и особенностей окружающей среды.
• Сепаратор и внутренняя конструкция. Их исполнение зависит от требований к температуре, нагрузке и скорости вращения.

Как температура влияет на работу подшипника

Температура подшипникового узла влияет сразу на несколько рабочих параметров. При нагреве кольца, тела качения, вал и корпус изменяют размеры, что может отражаться на величине внутреннего зазора и посадках. Одновременно меняются условия смазывания и работы защитных элементов.

Поэтому высокотемпературный подшипник нельзя выбирать только по геометрическому совпадению со стандартным изделием. Необходимо оценивать весь узел и учитывать, какие температуры возникают непосредственно в месте установки во время нормальной эксплуатации.

Конструктивные исполнения

Высокотемпературные подшипники могут различаться конструкцией в зависимости от условий работы. Используются открытые и защищенные исполнения, различные варианты сепараторов, смазывания и внутренних зазоров. Конкретная конструкция определяется требованиями оборудования.

• Открытые исполнения применяются в узлах, где конструкция не требует встроенных защитных элементов или способ смазывания предусматривается отдельно.
• Исполнения с защитными элементами помогают ограничить попадание загрязнений во внутреннюю полость подшипника.
• Различные внутренние зазоры позволяют учитывать изменение геометрии деталей при нагреве.
• Специальные варианты смазывания подбираются в зависимости от температуры, скорости и продолжительности работы.

Наличие определенного типа защиты или смазочного материала само по себе не делает подшипник подходящим для любого высокотемпературного узла. Все характеристики необходимо рассматривать в комплексе.

Где применяются высокотемпературные подшипники

Такие подшипники используют в оборудовании, где опорные узлы находятся рядом с источниками тепла или работают внутри нагретой технологической зоны.

• печное и термическое оборудование;
• сушильные установки;
• конвейеры и транспортирующие механизмы в нагретых зонах;
• вентиляционное и воздухообрабатывающее оборудование;
• технологические линии с тепловой обработкой продукции;
• другие механизмы, где температура в зоне подшипникового узла ограничивает применение обычного исполнения.

Для каждого оборудования условия работы различаются, поэтому область применения определяется не только самой температурой. Значение имеют также скорость вращения, нагрузка, длительность нагрева, наличие загрязнений и особенности монтажа. Если конструкция предусматривает установку подшипника в отдельный корпус, дополнительно учитывают особенности корпусных подшипников и способ фиксации узла на валу.

Как подобрать высокотемпературный подшипник

Подбор начинают с определения размеров и фактического режима работы опорного узла. Температурная стойкость должна рассматриваться вместе с механической нагрузкой, скоростью и условиями эксплуатации.

• Рабочая температура. Учитывается температура непосредственно в зоне установки подшипника во время эксплуатации оборудования.
• Продолжительность нагрева. Следует различать постоянную работу при повышенной температуре и кратковременные температурные воздействия.

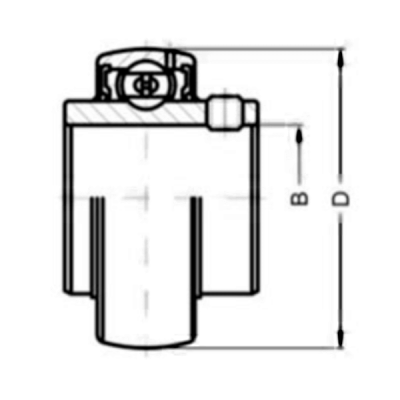

• Посадочные размеры. Внутренний и наружный диаметры, а также ширина должны соответствовать конструкции вала и корпуса.
• Скорость вращения. Режим движения необходимо сопоставлять с допустимыми условиями работы выбранного исполнения.
• Нагрузка. Учитываются величина и направление усилий, действующих на подшипниковый узел.
• Внутренний зазор. Его выбирают с учетом нагрева и особенностей посадки деталей.
• Смазывание. Смазочный материал или другой способ уменьшения трения должен соответствовать температурному режиму.
• Условия среды. При выборе учитывают загрязненность, наличие пыли и другие факторы, способные влиять на работу подшипника.
