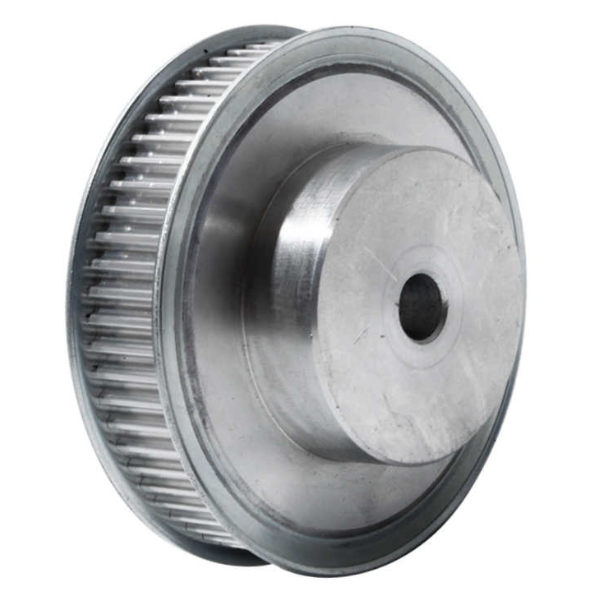

О зубчатых шкивах под расточку

Зубчатые шкивы под расточку используются в синхронных ременных передачах для передачи вращения между валами. Зубчатый профиль шкива взаимодействует с зубьями ремня, благодаря чему движение передается за счет зацепления. Посадочная часть такого шкива предусматривает последующую механическую обработку отверстия под конкретный вал.

Такие изделия относятся к общей группе шкивов для ременных приводов. В отличие от обычной клиноременной передачи, здесь связь между ремнем и шкивом формируется зубчатым зацеплением, поэтому совместимость их профилей имеет принципиальное значение для работы механизма.

Как работает зубчатая ременная передача

Во время вращения зубья ремня последовательно входят во впадины зубчатого венца шкива. Такое взаимодействие обеспечивает синхронную связь ведущего и ведомого элементов привода и позволяет сохранять установленное соотношение их скоростей вращения.

• Профиль зубьев должен соответствовать применяемому зубчатому ремню.
• Шаг определяет расстояние между соседними зубьями и должен совпадать у ремня и шкива.
• Количество зубьев влияет на размеры шкива и передаточное отношение пары.
• Рабочая ширина согласуется с шириной используемого ремня.
• Боковые ограничители, если они предусмотрены конструкцией, помогают удерживать ремень в требуемом положении относительно зубчатого венца.

Профиль и шаг зубьев

Зубчатые ременные передачи выпускаются с различной геометрией зуба и разным шагом. Эти параметры образуют единую систему зацепления и определяют, с каким ремнем может работать конкретный шкив.

Даже при одинаковом шаге шкивы разных профильных систем могут иметь различную форму зубьев. Поэтому при замене необходимо ориентироваться на полное обозначение ремня и шкива, а не только на расстояние между зубьями или наружные размеры.

Особенности отверстия под расточку

Посадочная часть такого шкива предусматривает механическую обработку исходного отверстия до размера, необходимого для установки на конкретный вал. Это позволяет адаптировать шкив к конструкции механизма без применения отдельной сменной посадочной втулки.

• Исходное отверстие служит базой для последующей обработки.
• Конечный посадочный размер определяется диаметром вала и требуемым соединением.
• Геометрия ступичной части ограничивает допустимый объем механической обработки.
• Соосность отверстия и зубчатого венца важна для правильного вращения установленного шкива.
• Способ фиксации на валу выбирается с учетом конструкции привода и передаваемой нагрузки.

При расточке необходимо сохранить достаточное сечение материала вокруг посадочного отверстия. Поэтому требуемый диаметр нельзя назначать только по размеру вала - его необходимо сопоставлять с конструкцией конкретного шкива.

Чем шкив под расточку отличается от исполнения Taper Bush

У шкива под расточку посадочное отверстие окончательно формируется непосредственно в ступичной части. В зубчатых шкивах под втулку Taper Bush между валом и шкивом используется отдельная коническая втулка.

Исполнение под расточку подходит для узлов, где требуется индивидуально подготовленная посадка. Система с конической втулкой предусматривает разъемное соединение с отдельным посадочным элементом. Выбор зависит от конструкции привода, способа монтажа и требований к последующему обслуживанию.

Количество зубьев и размеры шкива

Количество зубьев связано с диаметром шкива и кинематикой передачи. При одинаковом профиле и шаге увеличение числа зубьев приводит к увеличению делительного диаметра. В паре ведущего и ведомого шкивов соотношение количества зубьев влияет на изменение частоты вращения.

При техническом подборе учитывают несколько геометрических параметров:

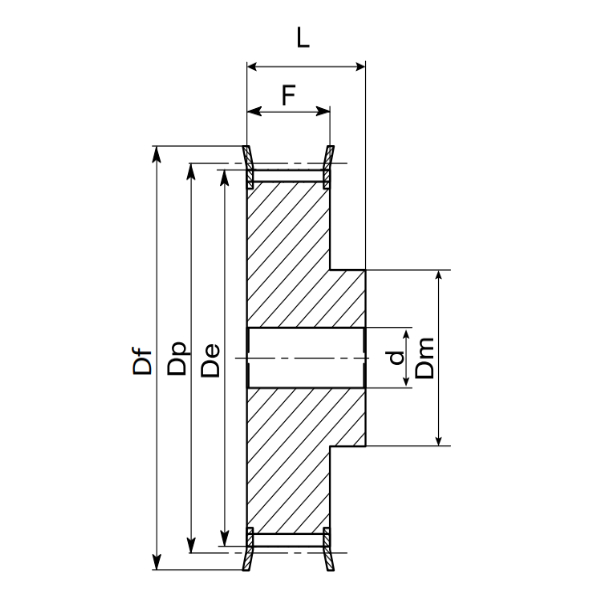

• Делительный диаметр используется при расчете геометрии ременной передачи.
• Наружный диаметр характеризует габарит зубчатой части шкива.
• Размер ступицы важен для подготовки посадочного соединения.
• Общая ширина определяет необходимое осевое пространство для установки.
• Размеры боковых ограничителей учитываются при их наличии в конструкции.

Шкивы с боковыми ограничителями

Некоторые зубчатые шкивы имеют боковые реборды или другие ограничительные элементы по краям рабочей поверхности. Они препятствуют чрезмерному поперечному смещению ремня и помогают удерживать его в пределах зубчатого венца.

Необходимость боковых ограничителей зависит от конструкции передачи, взаимного положения валов, ширины ремня и других особенностей привода. При замене существующего шкива этот элемент следует учитывать вместе с основными размерами детали.

Где применяются зубчатые шкивы под расточку

Такие шкивы используются в синхронных ременных приводах, где важно сохранять заданную кинематическую связь между валами и требуется подготовить посадочное отверстие непосредственно под конструкцию конкретного узла.

• станки и производственное оборудование;
• системы автоматизации и позиционирования;
• конвейерные и транспортирующие механизмы;
• упаковочное и технологическое оборудование;
• другие механизмы с синхронной ременной передачей.

Конкретный шкив выбирают не по назначению оборудования как таковому, а по параметрам привода. Для похожих механизмов могут потребоваться разные профили, шаги, количество зубьев и размеры посадочной части.

Как подобрать зубчатый шкив под расточку

Подбор начинают с параметров зубчатого ремня и требуемой кинематики привода. После этого проверяют размеры шкива и возможность подготовки его посадочной части под вал.

• Профиль и шаг. Должны соответствовать применяемому зубчатому ремню.
• Количество зубьев. Выбирается с учетом требуемого передаточного отношения и размеров привода.
• Ширина ремня. Должна соответствовать рабочей части шкива.
• Делительный и наружный диаметры. Используются для расчета передачи и проверки монтажного пространства.
• Размеры ступицы. Учитываются при оценке возможности последующей расточки.
• Диаметр вала. Определяет необходимый конечный размер посадочного отверстия.
• Боковые ограничители. Их наличие сопоставляют с конструкцией ременной передачи.
• Рабочий режим. При проектировании учитывают скорость вращения, нагрузку и другие параметры привода.
