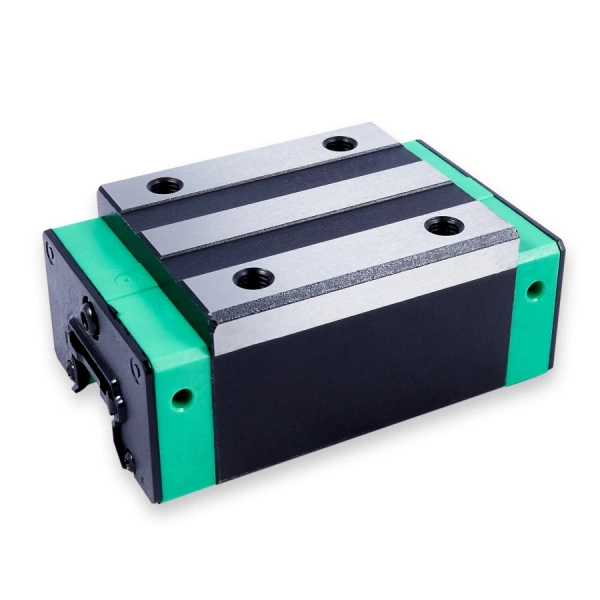

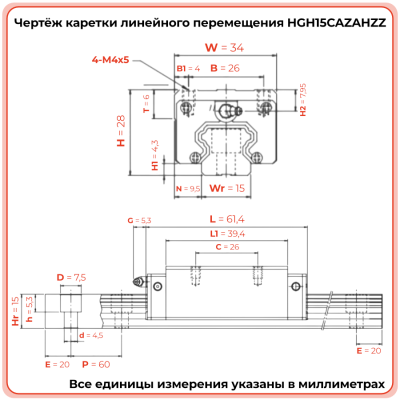

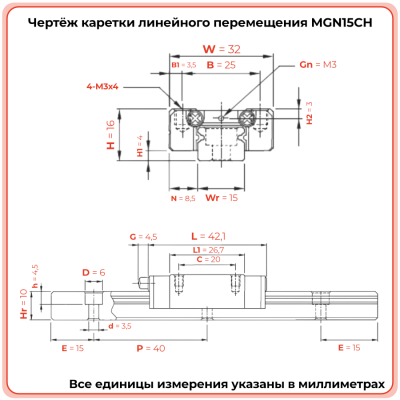

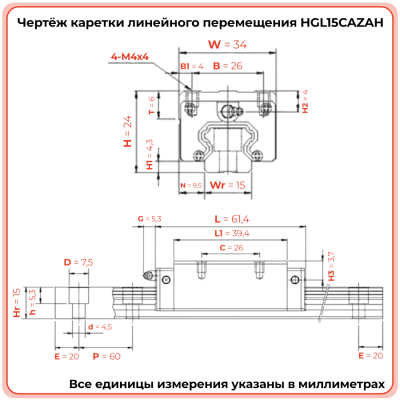

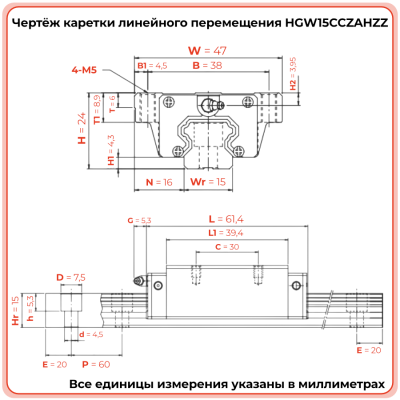

Каретки 15 типоразмера

Каретки для рельсовых направляющих и модули линейного перемещения

Рельсовые каретки и модули линейного перемещения являются ключевыми компонентами современных станков с ЧПУ. Каретка для станка – это подвижный элемент, который перемещается по рельсовой направляющей, обеспечивая необходимую траекторию движения для станочных инструментов или заготовок.

Подвижные рельсовые каретки для станков с ЧПУ

Основным элементом конструкции каретки для рельсовых направляющих является корпус, внутри которого размещены шариковые или роликовые подшипники. Именно они обеспечивают плавное движение по направляющей и необходимую точность подачи исполнительных узлов станка. Корпус каретки изготавливается из высокопрочных материалов, таких как сталь или алюминий, что обеспечивает долговечность и надёжность в эксплуатации.

Каретки для ЧПУ-станков отличаются высокой грузоподъёмностью и способностью выдерживать большие динамические нагрузки. Они оснащены системой защиты от загрязнений, что предотвращает попадание пыли и стружки внутрь механизма.

Какие бывают направляющие каретки для станков?

Купить линейные направляющие с каретками для станков с ЧПУ можно нескольких видов. Между собой они различаются размерами и принципом работы.

Габаритные размеры

В зависимости от размеров, купить каретки для станков можно следующих видов:

1. Со стандартным размером – подходят для большинства общепромышленных станков, обеспечивают хорошее сочетание прочности и прецизионной настройки.
2. С увеличенной или уменьшенной высотой – увеличенные каретки используются для работы с высокими или тяжёлыми заготовками, тогда как компактные нужны для обработки небольших деталей.
3. Широкие с фланцами – эти каретки отличаются дополнительной устойчивостью и прочностью, они идеальны для высоко нагруженных систем.
4. Длинные – удлинённые модели используются на станках с длинными рельсовыми направляющими; они обеспечивают стабильное движение и повышенную грузоподъёмность при работе с крупными заготовками.

По принципу работы

В зависимости от принципа работы, рельсовые линейные направляющие каретки бывают двух типов – качения и скольжения. В основе первых из них применены шариковые или роликовые подшипники, а во втором случае – подшипники скольжения.

Шариковые каретки. Их основа – это шариковые подшипники, которые обеспечивают низкое трение и высокую точность перемещения. Такие рельсовые каретки применяются в станках, требующих высокой скорости и плавности хода.

Роликовые каретки. В их конструкции используются роликовые подшипники, что обеспечивает более высокую грузоподъёмность и жёсткость конструкции. Роликовые каретки предпочтительны для станков, работающих с тяжёлыми заготовками.

Отличие подвижных кареток скольжения в том, что вал и втулка плотно контактируют друг с другом. Чтобы уменьшить между ними силу трения, используются специальные пластиковые накладки. Также могут применяться и другие варианты снижения трения – гидростатические или гидродинамические масляные «подушки», воздушные прослойки, куда воздух подаётся под высоким давлением.

Модуль линейного перемещения с приводом

Модуль линейного перемещения с приводом – это комбинированный узел, сочетающий направляющую каретку и приводной механизм. В отличие от отдельных кареток, в модуль встроен электродвигатель или другая система привода, которая обеспечивает автоматическое перемещение каретки по направляющей. Это значительно упрощает интеграцию модуля в станок и улучшает точность управления при движении по сложной траектории.

Купить модуль линейного перемещения с приводом выгодно для автоматизированных производственных линий, где требуется точное и повторяемое движение по заданной траектории. Применение таких модулей позволяет уменьшить сложность конструкции станка, сократить время на его сборку и увеличить точность работы за счёт предустановленных настроек системы привода.

Для каких станков можно купить каретки в АО Техникс?

В АО «Техникс» можно купить направляющие каретки для следующего оборудования:

• станки с ЧПУ для металлообработки;
• лазерные и плазменные станки;
• деревообрабатывающие установки;
• станки для резки и обработки камня;
• промышленные роботизированные и автоматизированные производственные линии;
• печатные станки и оборудование для гравировки.

Выбор направляющих кареток для станков зависит от конструкции станка, особенностей проводимых работ и условий эксплуатации. Специалисты АО «Техникс» помогут подобрать оптимальный вариант согласно реализуемым задачам.

Купить или задать вопросы

Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить линейную каретку для станков ЧПУ. Выгодная цена рельсовых кареток TECHNIX оптом – напрямую от производителя.
