Про жёсткие муфты RC
Серия RC в каталоге TECHNIX относится к разделу соединительные муфты и представлена типоразмерами RC16-C, RC20-C, RC25-C, RC30-C и RC40-C, в том числе версиями под разные диаметры посадочных отверстий. Для задач, где требуется жесткая и надежная фиксация двух валов без опоры со стальной жёсткой муфтой серии RC подходит для промышленного оборудования, приводных узлов, станков и систем автоматизации.
Муфты RC особенно востребованы в узлах, где на первый план выходят соосность валов, компактные габариты, простота монтажа и отсутствие люфта в соединении. Это практичное решение для машин и механизмов, в которых не нужна виброкомпенсация, а требуется именно жесткая передача вращения.
Назначение
Основное назначение муфт RC — соединение двух валов в один кинематический узел для передачи вращения и крутящего момента без проскальзывания. Подбные жесткие муфты используются в случаях, когда конструкция оборудования предусматривает точную центровку валов и требует высокой жесткости соединения.
- Передача крутящего момента между приводным и ведомым валом без упругих элементов.
- Жесткая фиксация валов в приводах станков, конвейерных систем, дозирующих и упаковочных механизмов.
- Снижение вероятности люфта в соединении, что важно для точных механических узлов.
- Использование в системах, где важны повторяемость, стабильность вращения и точная передача движения.
Если в проекте требуется не компенсация несоосности, а именно прямое и жесткое соединение, серия RC закрывает эту задачу лучше, чем эластомерные аналоги. Для других кинематических схем также можно рассмотреть сильфонные муфты или спиральные муфты.
Конструкция

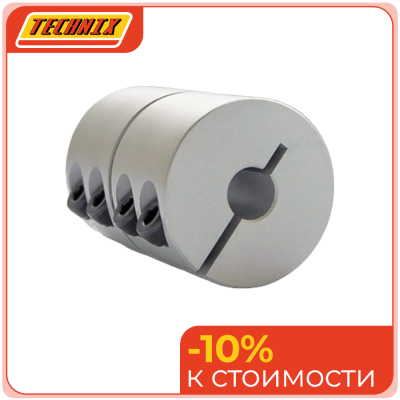

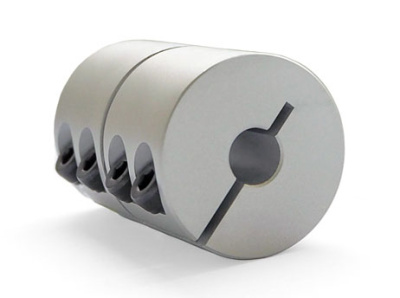

По своей конструкции муфта RC представляет собой цельный цилиндрический корпус с фланцевой геометрией и посадочными отверстиями под валы, который фиксируется с помощью крепежа. Рассчитана на работу в условиях, где важна механическая прочность, компактность и стабильность соединения при постоянной нагрузке.
- Корпус из металла с повышенной жесткостью и стойкостью к износу.
- Посадочные отверстия под определённые диаметры валов; в серии RC доступны варианты, например, под 5 мм, 6 мм, 8 мм и 10 мм.
- Компактная наружная геометрия, удобная для интеграции в ограниченное монтажное пространство.
- Фиксация валов обеспечивает надежное соединение без промежуточных демпфирующих вставок.
Конструктивно муфты такого типа оптимальны для чистой передачи вращения между соосными валами. При подборе важно учитывать наружный диаметр, длину муфты, диапазон посадочных отверстий и соответствие рабочим параметрам узла, особенно если речь идёт о валах без опоры.
Преимущества
- Высокая жесткость соединения — подходит для узлов, где критична точная передача вращения.
- Компактные размеры — муфта удобно встраивается в приводы, редукторные узлы и станочную механику.
- Простота монтажа — установка не требует сложных переходных элементов.
- Надежность в эксплуатации — металлический корпус хорошо работает при регулярных нагрузках.
- Отсутствие упругих вставок — меньше элементов, подверженных старению и замене.
- Широкий выбор типоразмеров — в линейке RC можно подобрать решение под различные диаметры валов и условия монтажа.
- Подход к высокочастотным режимам вращения — муфты серии RC рассчитаны на значительные частоты вращения и передаваемый момент.
За счёт своей схемы такая жесткая муфта подходит для оборудования, где важны соосность, точная кинематика, минимальный люфт, стабильная работа привода и предсказуемое поведение механического узла. Это особенно актуально для приводных систем, где эластичность соединения нежелательна.
Применение
Жесткие муфты RC применяются в оборудовании, где валы уже выведены в требуемую соосность и необходимо обеспечить прямую передачу момента без компенсации перекоса. Серия подходит для промышленной автоматизации, станков, приводных узлов, транспортирующих систем, а также для ремонтных и модернизационных задач.
- Станки и технологическое оборудование.
- Конвейеры, упаковочные и фасовочные линии.
- Приводы вентиляторов, насосов, дозаторов и исполнительных механизмов.
- Сборочные и транспортные системы в машиностроении.
- Узлы модернизации, где требуется заменить изношенную соединительную муфту на жесткое металлическое исполнение.
При выборе модели стоит учитывать диаметр валов, длину муфты, наружный диаметр, условия монтажа и допустимую точность центровки. Для сравнения и альтернативных решений по типу соединения также полезно изучить другие позиции в разделе соединительные муфты.
Как заказать и купить муфты RC
В TECHNIX вы можете заказать и купить муфты RC для промышленного оборудования, приводных систем и ремонтных задач с поставкой по Санкт-Петербургу и в другие регионы России. Для точного подбора важно заранее определить типоразмер муфты, диаметры соединяемых валов, габаритные ограничения и режим работы узла.
- Выберите нужный типоразмер: RC16-C, RC20-C, RC25-C, RC30-C или RC40-C.
- Уточните диаметры посадочных отверстий и параметры соединяемых валов.
- Проверьте, нужна ли именно жесткая муфта стальная, а не компенсирующая или виброгасящая модель.
- При необходимости отправьте чертёж, фото узла или техническое задание для подбора аналога.
- Оставьте заявку через сайт или свяжитесь со специалистами TECHNIX для уточнения наличия, цены и сроков поставки.
Для расширенного подбора рекомендуем также перейти в раздел соединительные муфты и сравнить серию RC с другими типами муфт по условиям работы, требованиям к компенсации несоосности и конструкции привода.
Если вам нужна жесткая муфта под конкретный вал, оборудование или проект модернизации, специалисты TECHNIX помогут подобрать подходящую модель из серии RC с учетом геометрии соединения, режима эксплуатации и требований к надежности узла.
