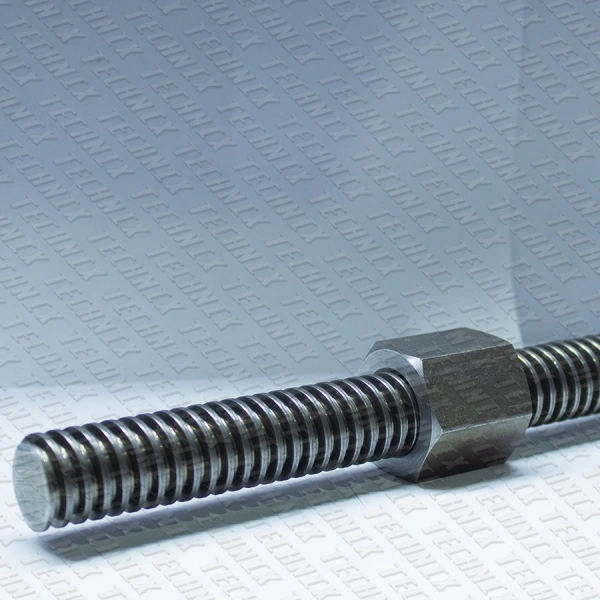

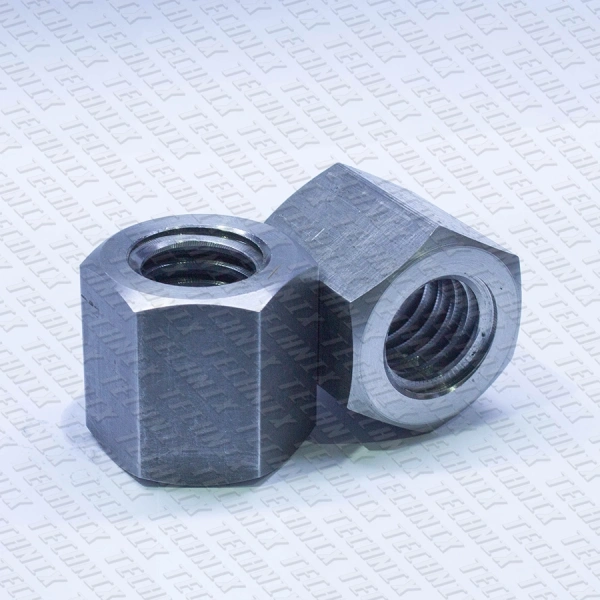

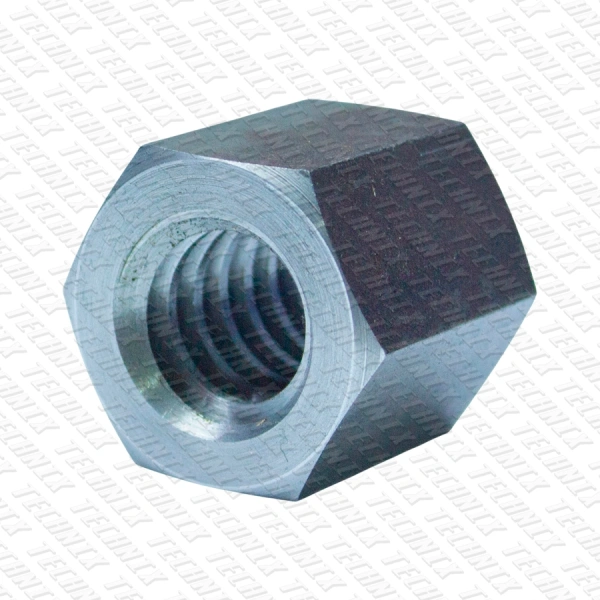

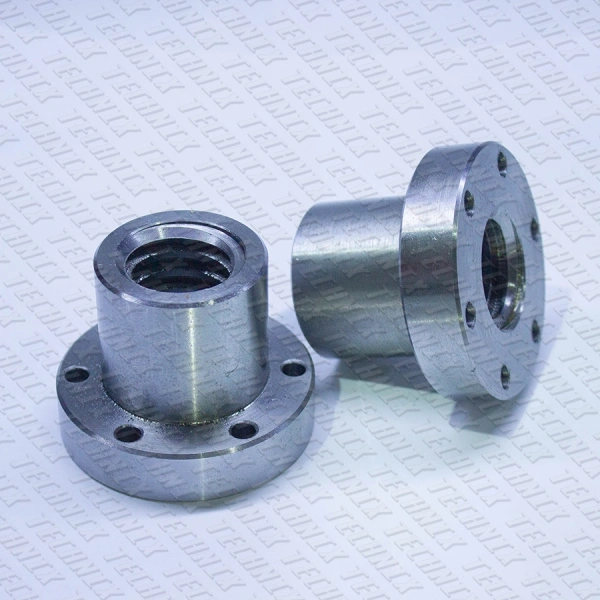

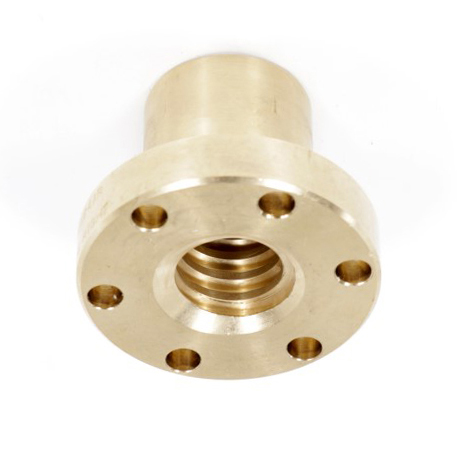

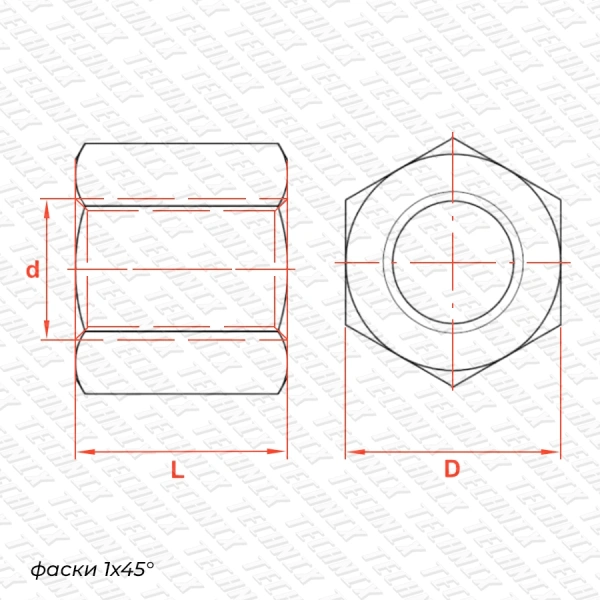

Трапецеидальные гайки с внутренним диаметром 18 мм TECHNIX — ходовые элементы для винтовых передач, применяемые в механизмах подачи, подъёма и точного позиционирования. Изделия используются в станках, регулируемых опорах, координатных столах, приводах и автоматизированном оборудовании, где требуется преобразование вращения в линейное перемещение.

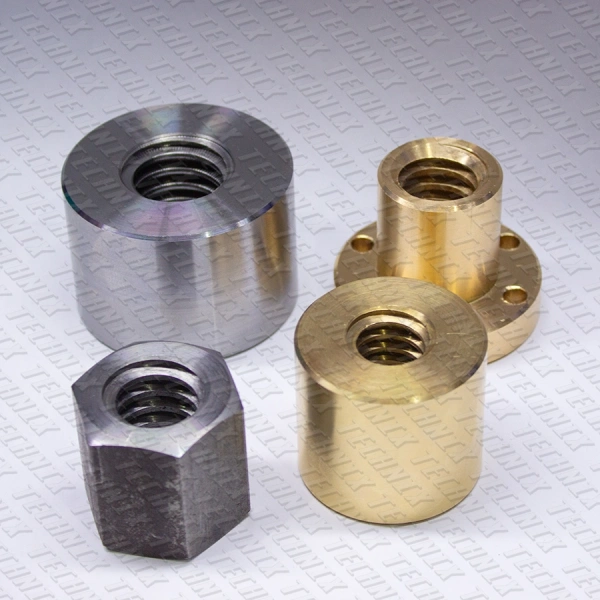

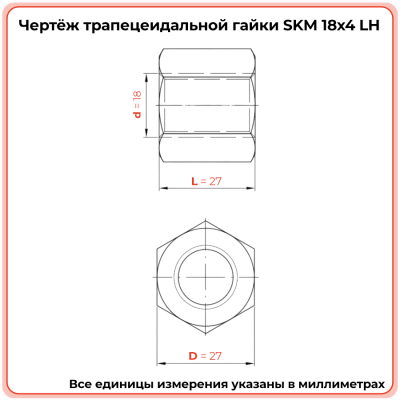

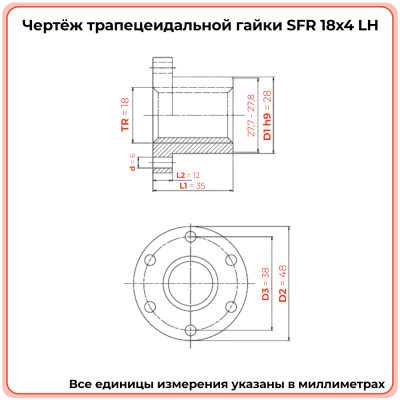

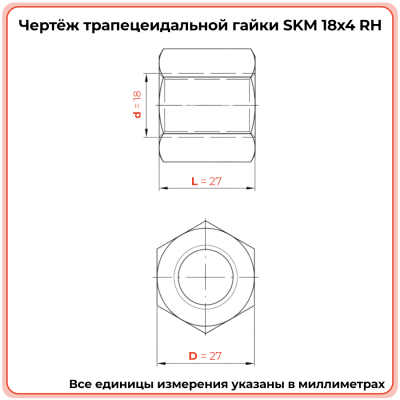

Гайки рассчитаны на работу с трапецеидальными винтами Tr18, в том числе с распространённым типоразмером Tr18×4. Перед установкой необходимо проверить шаг и направление резьбы, поскольку одинаковый номинальный диаметр не гарантирует совместимость деталей. Также учитывают материал гайки, конструкцию корпуса, способ крепления, нагрузку и требуемую точность хода.
Часто задаваемые вопросы
Какой шаг резьбы может быть у гайки Tr18?
Шаг зависит от конкретного исполнения изделия. Для гайки с внутренним диаметром 18 мм необходимо подобрать винт с тем же шагом, например Tr18×4. Обозначение гайки и винта следует сверять полностью, включая диаметр, шаг и направление резьбы.
Где используются трапецеидальные гайки диаметром 18 мм?
Такие изделия применяют в узлах линейной подачи, подъёмных механизмах, станках, системах позиционирования, регулировочных устройствах и промышленной автоматике. Гайка подходит для конструкций, в которых требуется передавать осевое усилие и перемещать рабочий элемент по заданной траектории.
Что влияет на срок службы гайки Tr18?
Ресурс зависит от нагрузки, скорости перемещения, качества обработки винта, точности соосности и условий эксплуатации. Для стабильной работы необходимо очищать резьбовую пару от загрязнений, применять подходящую смазку и не допускать работы с перекосом или превышением допустимой нагрузки.
Стоит обратить внимание

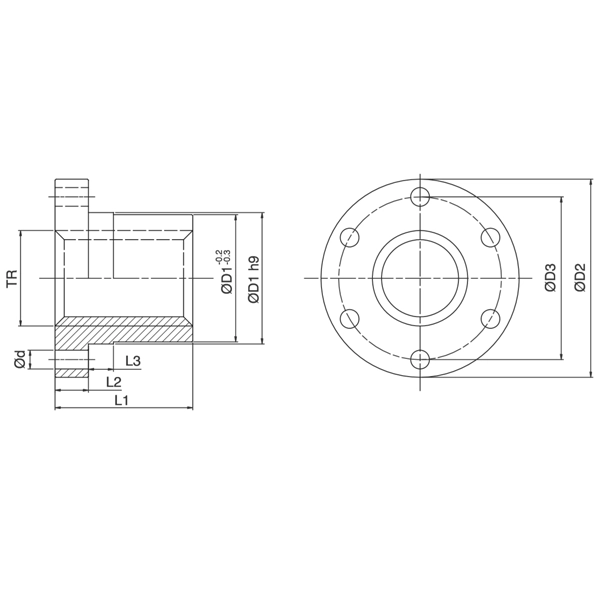

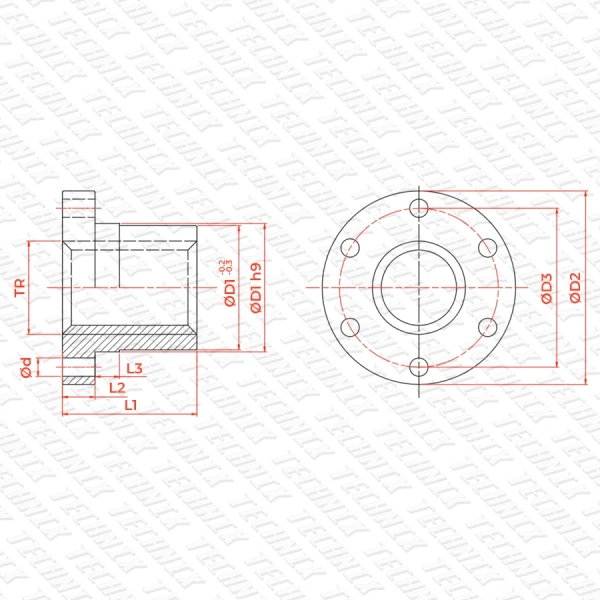

Перед покупкой проверьте не только внутренний диаметр 18 мм, но и шаг резьбы, направление вращения, длину гайки, наружные размеры и способ монтажа. Для замены желательно сравнить новую деталь с установленной винтовой парой и проверить отсутствие чрезмерного люфта.
Вопросы и ответы
Как понять, что в винтовой паре появился критический люфт и гайку нужно менять?
О проблеме сигнализируют увеличение зазора при реверсе, ухудшение точности перемещения и появление вибраций при работе. Если корректировка натяжения не помогает, то износ резьбы достиг предельного уровня, и требуется замена гайки или всей пары.
Можно ли использовать гайку TR с винтом другого стандарта?
Нет. Трапецеидальные профили различаются по углу, шагу и геометрии по DIN, ГОСТ и ISO. Несовместимость приводит к ускоренному износу, шуму и снижению КПД. Подбор выполняют только по одному стандарту.
Нужна ли специальная смазка для трапецеидальных винтов и гаек?
Да. Для обеспечения стабильного хода используют пластичные смазки с антифрикционными присадками. Они уменьшают нагрев, предотвращают заедания и продлевают срок службы пары, особенно в системах с высокой цикличностью.
Как рассчитать ресурс трапецеидальной гайки в конкретном механизме?
Ресурс зависит от нагрузки, частоты циклов, шага и диаметра резьбы, качества смазки и материала пары. Для точного расчета используют данные производителя и коэффициенты нагрузки из таблиц DIN. При сомнениях лучше выполнить проверочный расчет по фактическим условиям работы узла.
