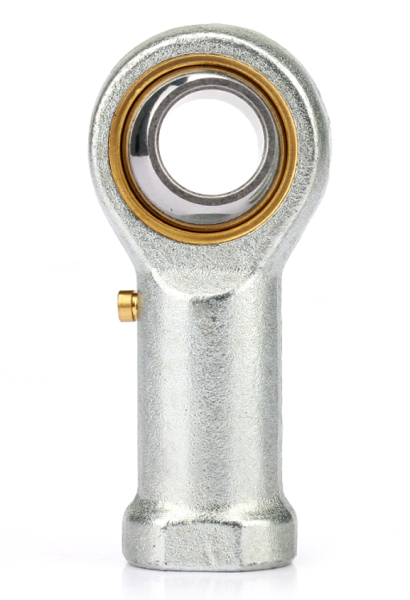

Шарнирный наконечник — это подшипниковый элемент скольжения с внутренней или наружной резьбой, обеспечивающий подвижное соединение деталей под углом. Применяется в механизмах со штоками, тягами и цилиндрами, где требуется свободное колебательное движение и высокая надежность соединения.
Принцип работы

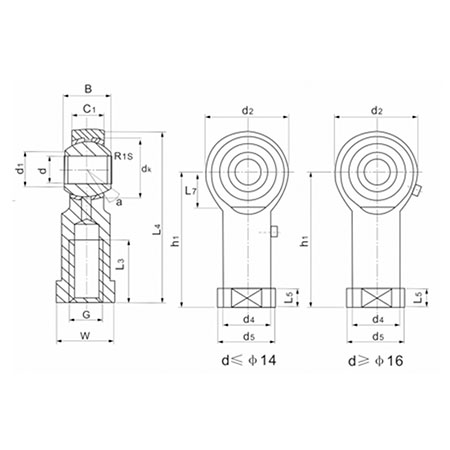

В наружном кольце шарнирной головки выполнен боковой выступ с левой или правой резьбой. Конструкция может быть цилиндрической либо ориентированной под конкретный монтажный узел. Головка фиксируется на элементе механизма, а внутреннее кольцо — на валу или штоке.
Такой узел обеспечивает подвижное соединение с возможностью вращения и углового смещения, формируя готовый подшипниковый блок, который не требует дополнительной подготовки перед установкой.
Несовпадение углового диапазона, погрешность в осевом выравнивании приводит к ускоренному износу шарового элемента. При проектировании механизма важно учитывать рабочий угол поворота и реальные нагрузки на шток или тягу.
Виды
Шарнирные наконечники различаются по типу корпуса, резьбы, форме внутреннего кольца и назначению. В каталоге представлены модели:
- Повышенной точности — применяются в машинах, где требуется минимальный люфт.
- С внутренней резьбой — для соединения со штоками и тягами.
- С наружной резьбой — удобны для монтажа в ограниченном пространстве.
- Сферические головки — обеспечивают увеличенный угол поворота.
- Для цилиндров и пневмоузлов — рассчитаны на интенсивные динамические нагрузки.
На практике при выборе шарнирного наконечника инженеры в первую очередь оценивают не форму корпуса, а качество обработки шаровой поверхности и точность посадки. Эти параметры определяют плавность работы узла и отсутствие люфтов. Даже небольшое отклонение в допусках может привести к преждевременному износу механизма и увеличению осевых нагрузок на шток.
Преимущества
Шарнирные головки производятся из стали и доступны в различных типоразмерах, рассчитанных на статические и динамические нагрузки. Среди преимуществ:
- Широкий спектр применения в механических и промышленно-технологических узлах.
- Высокая прочность и надежность при работе под нагрузкой.
- Способность выдерживать длительные циклы колебаний.
- Большой ассортимент в продаже.
- Доступная стоимость при высоком эксплуатационном ресурсе.
Применяются в соединениях штоков поршневых цилиндров, механизированных рычагов, тяг и других исполнительных механизмов.
Как выбрать шарнирный наконечник
Советуем:
- Определить тип нагрузки — статическую, динамическую, ударную.
- Выбрать форму резьбы и ее направление (левое/правое) под конкретный шток или тягу.
- Проверить допустимый угол поворота элемента и условия работы механизма.
- Уточнить тип внутреннего кольца — сферическое или цилиндрическое, в зависимости от требуемой подвижности.
Как заказать
Купить шарнирные наконечники можно у производителя промышленных комплектующих «Техникс» по выгодным ценам. Продукция проходит лабораторные испытания, соответствует ISO и ГОСТ.
Для заказа и консультации доступны:
- телефон +7 (812) 604-57-11;
- форма обратного звонка;
- онлайн-чат;
- электронная почта zakaz+11472@technix-rus.ru.
Доступна доставка по России, возможен самовывоз в Санкт-Петербурге.
