Есть в наличии: 382
Арт.: POS16ECLTECHNIX
563 руб.
/шт
Есть в наличии: 252
Арт.: POS10ECLTECHNIX
234 руб.
/шт
Есть в наличии: 186
Арт.: POS8ECLTECHNIX
189 руб.
/шт
Есть в наличии: 70
Арт.: POS12ECLTECHNIX
281 руб.
/шт
Есть в наличии: 30
Арт.: POS25ECLTECHNIX
1 845 руб.
/шт
Есть в наличии: 21
Арт.: POS22ECLTECHNIX
1 279 руб.
/шт
Есть в наличии: 7
Арт.: POS14ECLTECHNIX
430 руб.
/шт
Арт.: POS50ECLTECHNIX
Арт.: POS20ECLTECHNIX
775 руб.
/шт
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
О серии

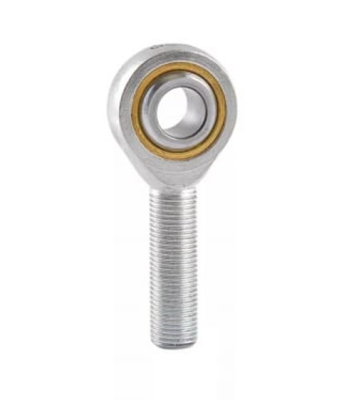

Шарнирный наконечник POS-ECL представляет собой компактный узел, в котором внутреннее кольцо со сферической наружной поверхностью свободно вращается внутри корпуса. Хвостовик с левой наружной резьбой позволяет вкручивать наконечник непосредственно в шток цилиндра или ответную деталь, формируя регулируемое по длине сочленение.
Главная черта серии POS-ECL — необслуживаемая пара трения «сталь-PTFE». Рабочая поверхность внутреннего кольца выполнена из закалённой стали, а в корпусе запрессован полимерный вкладыш на основе политетрафторэтилена. Такое сочетание обеспечивает низкий коэффициент трения, устойчивость к вибрациям и работу без смазки даже в узлах, где её применение невозможно или нежелательно.
Назначение
Основное назначение шарнирных наконечников POS-ECL — создание подвижных, не требующих обслуживания шарнирных соединений в механизмах, работающих при средних и высоких радиальных, а также комбинированных нагрузках.
- Соединение штоков гидро- и пневмоцилиндров в пищевой, фармацевтической, упаковочной и текстильной промышленности, где важна чистота узла.
- Формирование рулевых тяг и регулировочных механизмов, требующих спецификации под левую резьбу.
- Компенсация угловых и осевых отклонений в сочленениях машин без регулярного сервисного обслуживания.
- Передача значительных радиальных нагрузок при возвратно-поворотном движении в режиме «сухого» скольжения.
- Снижение пиковых нагрузок на сопрягаемые детали за счёт самоустанавливаемости штока.
- Исключение попадания пластичных смазок на продукцию в чистых производственных зонах.

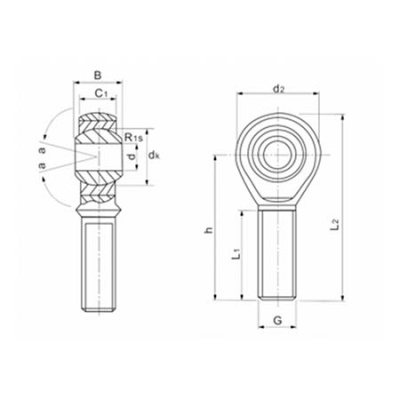

Конструкция
Наконечник POS-ECL собирается из нескольких прецизионно обработанных деталей, образующих единый шарнирный узел. Благодаря полимерному вкладышу, узел работает без дополнительного смазывания на протяжении всего срока службы.
- Корпус: цельная стальная заготовка с внутренней сферической выемкой, в которую интегрирован вкладыш из PTFE. Наружная сфера корпуса позволяет устанавливать наконечник в ответную обойму с возможностью самоустановки.
- Внутреннее кольцо (шток): закалённая деталь из подшипниковой стали с наружной сферической поверхностью и хвостовиком с левой метрической резьбой.
- Пара трения «сталь-PTFE»: обеспечивает сухое скольжение с минимальным износом, низкий коэффициент трения и высокую стойкость к заеданию.
- Упругий фиксирующий элемент: обеспечивает удержание внутреннего кольца в корпусе и воспринимает осевые нагрузки.
Преимущества
- Необслуживаемый ресурс: не требуют смазки, чистки и дополнительного обслуживания на протяжении всего срока службы.
- Низкий коэффициент трения: благодаря вкладышу PTFE обеспечивается плавность хода, минимальный износ и отсутствие рывков при старте.
- Левая резьба: специализированное исполнение для механизмов, требующих конкретного направления вращения при регулировке длины тяги.
- Высокая грузоподъёмность: стальное внутреннее кольцо выдерживает значительные динамические и статические нагрузки.
- Стойкость к фреттинг-коррозии: полимерный вкладыш защищает сопрягаемые поверхности от микросдвигов и вибраций.
- Самоустанавливаемость: сферическая наружная поверхность корпуса компенсирует перекосы при монтаже.
- Стандартизированные присоединительные размеры, совместимые с большинством аналогов мировых производителей.
Применение
Шарнирные наконечники POS-ECL широко применяются в машинах и механизмах, где критична чистота узла или невозможность регулярного обслуживания. Они востребованы в пищевой и упаковочной технике, сельскохозяйственных агрегатах, подъёмно-транспортном оборудовании, промышленных прессах и станках, а также в транспортных средствах. Особенно эффективны в узлах рулевого управления и подвесок, где требуется левая резьба для точной регулировки схождения и компенсации нагрузок.
Модельный ряд
В каталоге TECHNIX представлены шарнирные наконечники POS-ECL с внутренним диаметром от 8 до 50 мм. Все модели имеют левую наружную резьбу и необслуживаемую пару трения «сталь-PTFE». С ростом типоразмера увеличиваются габариты корпуса, площадь контактной зоны и, как следствие, несущая способность узла.
Как заказать и купить шарнирные наконечники POS-ECL
В компании TECHNIX вы можете заказать и купить шарнирные наконечники серии POS-ECL с доставкой по всей России. Мы обеспечиваем складское наличие ходовых типоразмеров и работаем как с розничными, так и с оптовыми покупателями.
- Постоянный складской запас размеров от M8 до M50.
- Консультация специалистов по подбору «наконечник — обойма» с учётом специфики необслуживаемых узлов.
- Оперативная отгрузка и индивидуальные условия для постоянных партнёров.
Для оформления заявки перейдите в общий раздел шарнирных наконечников, изучите технические чертежи нужного типоразмера или свяжитесь с нашими специалистами. Если вы сомневаетесь в выборе между обслуживаемыми и необслуживаемыми версиями, оставьте запрос на сайте — мы подберём оптимальное решение под условия эксплуатации и организуем надёжную поставку.
