О реечной передаче

Реечная передача - это зубчатый механизм, состоящий из прямолинейной зубчатой рейки и сопряженной с ней шестерни. При вращении шестерни возникает поступательное перемещение рейки либо самой шестерни относительно неподвижной рейки - конкретная схема зависит от конструкции оборудования.

Для построения механизма используют зубчатые рейки и совместимые зубчатые колеса. Их подбирают совместно с приводом, направляющей системой и монтажной конструкцией.

Назначение реечной передачи

Зубчато-реечный механизм применяют для передачи усилия между вращательным и поступательным движением. Он может использоваться как привод линейной оси, механизм подачи, позиционирования или перемещения рабочего органа.

• Преобразование вращения шестерни в прямолинейное движение.
• Передача приводного усилия через зубчатое зацепление.
• Организация протяженного перемещения вдоль установленной рейки.
• Работа в составе позиционирующих механизмов совместно с отдельной направляющей системой.

Как работает зубчато-реечный механизм

Зубья шестерни последовательно входят в зацепление с зубьями рейки. Окружное усилие на шестерне преобразуется в линейную силу, направленную вдоль рейки.

Если рейка закреплена неподвижно, вдоль нее перемещается приводной узел с шестерней. В другой кинематической схеме шестерня остается на месте, а перемещается сама рейка. Принцип зацепления при этом сохраняется.

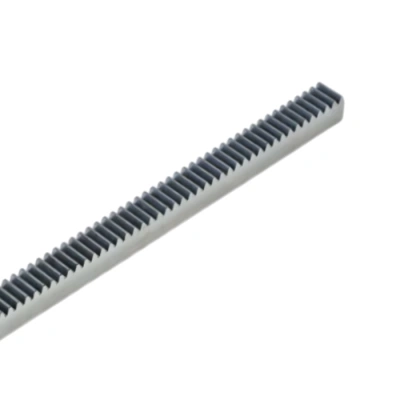

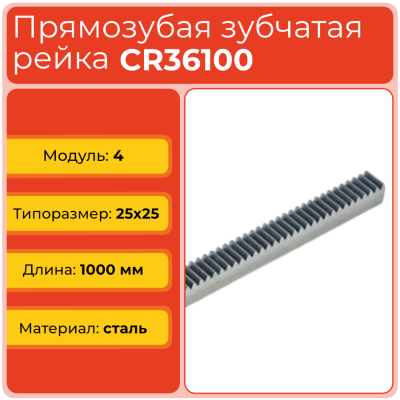

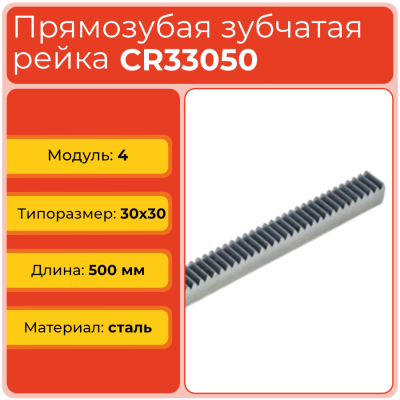

Конструкция зубчатой рейки

Зубчатая рейка представляет собой прямолинейный элемент с последовательно расположенными зубьями. Для прямозубого исполнения линии зубьев ориентированы поперек продольного направления рейки.

• Зубчатый профиль формирует рабочое зацепление с шестерней.
• Модуль характеризует размер зубьев и связан с остальной геометрией зубчатой системы.
• Поперечное сечение влияет на компоновку, жесткость и способ крепления рейки.
• Длина определяет протяженность одного реечного элемента.
• Материал и состояние зубьев учитываются в соответствии с нагрузкой и условиями эксплуатации.

Модуль зубчатой передачи

Модуль является одним из основных параметров зубчатого зацепления. Он связан с размерами зуба и должен быть одинаковым у сопряженных рейки и шестерни.

Однако две детали одинакового модуля не обязательно образуют совместимую пару. Дополнительно необходимо проверить тип зубьев, профиль исходного контура, угол зацепления и другие параметры зубчатой геометрии.

Как подобрать шестерню к рейке

Шестерню выбирают как сопряженный элемент конкретной рейки. Ее параметры влияют не только на совместимость зубьев, но и на кинематику всего привода.

• Модуль. Должен соответствовать модулю рейки.
• Система зубьев. Проверяются профиль и геометрия зацепления.
• Количество зубьев. Влияет на делительный диаметр и линейное перемещение за оборот.
• Посадка на вал. Должна соответствовать конструкции приводного узла.
• Способ фиксации. Выбирается с учетом передаваемого момента и конструкции вала.
• Рабочая нагрузка. Учитывается при выборе размеров и характеристик зубчатой пары.

Люфт в зубчато-реечной передаче

Между рабочими поверхностями зубьев требуется предусмотренный конструкцией боковой зазор. Он необходим для нормального зацепления и компенсации геометрических и температурных отклонений.

Слишком большой зазор увеличивает люфт при смене направления движения, а чрезмерно плотное зацепление может повысить сопротивление, нагрев и риск заклинивания. Настройку выполняют с учетом конструкции передачи и требований к позиционированию.

Нагрузка на рейку и шестерню

Размер зубчатой пары выбирают по фактическому усилию, которое необходимо передавать. На нагрузку влияют масса перемещаемого узла, технологические силы, ускорения и положение механизма.

• Линейная сила создается приводом и действует вдоль направления перемещения.
• Динамические нагрузки возникают при разгоне, торможении и реверсе.
• Рабочие усилия могут дополнительно нагружать привод при выполнении технологической операции.
• Ударные воздействия необходимо учитывать для механизмов с соответствующим режимом работы.

Несущую способность передачи нельзя определять только по модулю. В расчете учитываются геометрия зубьев, ширина контакта, материал, состояние рабочих поверхностей и фактический режим нагружения.

Рабочий ход и стыковка реек

Для длинных осей несколько реечных элементов могут устанавливаться последовательно. Такое решение позволяет формировать привод с ходом, превышающим длину одной рейки.

В зоне соединения необходимо сохранить шаг зубьев и положение рабочих поверхностей так, чтобы шестерня проходила стык без скачка зацепления. Также важно обеспечить прямолинейность общей реечной линии и одинаковое положение элементов относительно направляющей системы.

Жесткость основания

Рейка должна сохранять заданное положение относительно траектории движения шестерни. Деформация основания или слабое крепление изменяют условия зацепления по длине хода.

• Монтажная поверхность должна обеспечивать стабильное положение рейки.
• Крепление должно воспринимать передаваемое через зубчатую пару усилие.
• Параллельность направлению движения влияет на постоянство зацепления.
• Жесткость конструкции ограничивает изменение взаимного положения рейки и шестерни под нагрузкой.

Скорость и точность перемещения

Скорость линейного движения зависит от частоты вращения и геометрии шестерни. Точность позиционирования определяется уже всей системой: зубчатой парой, редуктором, приводом, направляющими, жесткостью конструкции и настройкой зацепления.

Поэтому выбор рейки с более крупным модулем сам по себе не повышает точность. Модуль подбирают прежде всего с учетом нагрузки и конструктивных параметров передачи.

Где применяется реечная передача

Зубчато-реечные механизмы используются в оборудовании, где требуется приводное перемещение вдоль прямолинейной траектории.

• станочные и портальные механизмы;
• координатные системы и линейные оси;
• механизмы перемещения кареток и рабочих органов;
• автоматизированные линии подачи и позиционирования;
• другое промышленное оборудование с зубчато-реечным приводом.

Как подобрать зубчатую рейку

Рейку выбирают как часть всей приводной системы. Исходными данными служат нагрузка, требуемый рабочий ход, скорость движения и параметры сопряженной шестерни.

• Модуль. Согласуется с шестерней и расчетной нагрузкой передачи.
• Тип зубьев. Рейка и шестерня должны относиться к совместимой системе зацепления.
• Рабочая длина. Определяется требуемым ходом и схемой размещения реечных элементов.
• Сечение. Выбирается с учетом компоновки, жесткости и способа крепления.
• Нагрузка. Учитываются постоянные, динамические и технологические усилия.
• Шестерня. Проверяются ее модуль, профиль, число зубьев и посадка на вал.
• Требуемый люфт. Учитывается в зависимости от точности и характера реверсивной работы.
• Монтажная геометрия. Рейка должна сохранять правильное положение относительно шестерни по всему ходу.

Монтаж и обслуживание

Даже правильно подобранная зубчатая пара требует точной установки. Ошибки монтажа изменяют распределение нагрузки по зубьям и могут ускорять износ передачи.

• рейку устанавливают на подготовленное и достаточно жесткое основание;
• контролируют взаимное положение рейки и оси шестерни;
• настраивают зацепление без чрезмерного зазора или натяга;
• при стыковке нескольких реек контролируют непрерывность зубчатого шага;
• рабочие поверхности защищают от загрязнений, способных нарушить зацепление;
• смазывание выполняют с учетом конструкции, материала и режима работы конкретной передачи.
