Линейные подшипники обеспечивают ровное и плавное перемещение деталей по прямой, что важно для станков, 3D-принтеров, манипуляторов и автоматических линий. От правильного выбора детали зависит срок службы оборудования и качество работы узлов при серийном производстве.
В этом материале разберем, как устроены линейные подшипники, чем отличаются между собой и что учитывать при выборе модели под задачи производства.
О серии
Линейные подшипники серии LMEF-UU – это шариковые втулки европейского стандарта с круглым фланцем, предназначенные для точного линейного перемещения по шлифованным цилиндрическим валам. Эти подшипники относятся к системам линейного перемещения TECHNIX и обеспечивают плавный ход, высокую жесткость и стабильную геометрию направляющей в широком диапазоне нагрузок и скоростей.
Серия LMEF-UU сочетает компактный корпус, интегрированный фланец для удобного крепления и двухсторонние уплотнения, защищающие дорожки качения от пыли и загрязнений. Благодаря закрытому исполнению подшипники сохраняют ресурс даже при работе в условиях повышенной запыленности и периодического контакта со смазочно-охлаждающими жидкостями.
Назначение
Линейные подшипники LMEF-UU предназначены для организации прямолинейного перемещения узлов и механизмов по направляющим валам с высокой точностью позиционирования и минимальным коэффициентом трения. Они используются в составе линейных модулей, портальных систем, перемещаемых платформ и приводов шаговых и сервомоторов.
- Обеспечение точного возвратно-поступательного движения по цилиндрическим валам.
- Передача радиальных нагрузок при компактных габаритах узла.
- Снижение износа направляющих за счет шариковых дорожек качения.
- Удобный фланцевый монтаж к плите, порталу или корпусу оборудования.
Конструкция
Линейный подшипник LMEF-UU представляет собой цилиндрический корпус с внутренними дорожками качения, системой рециркуляции шариков и круговым фланцем для крепления к опорной поверхности. Конструкция подшипника рассчитана на работу с хромированными и шлифованными валами соответствующего диаметра, что обеспечивает точную посадку и равномерное распределение нагрузки.
- Корпус из высококачественной подшипниковой стали с шлифованной внутренней поверхностью.
- Шариковые дорожки с системой рециркуляции, обеспечивающие плавный ход и низкое трение.
- Фланец круглой формы с монтажными отверстиями для крепления к неподвижной части конструкции.
- Уплотнения (UU) с обеих сторон, защищающие шарики и дорожки от пыли и мелких частиц.
- Посадка на линейный вал стандартного диаметра с допуском по системе H, что гарантирует стабильную работу узла.
При необходимости подшипники LMEF-UU могут использоваться совместно с валами, доступными в разделе систем линейного перемещения TECHNIX, что упрощает сборку готового линейного модуля.
Преимущества
- Удобный монтаж: круглый фланец позволяет быстро и точно закрепить подшипник на плите, раме или портале без дополнительных переходных деталей.
- Закрытое исполнение: уплотнения UU защищают рабочие дорожки от пыли, стружки и мелких загрязнений, увеличивая срок службы подшипника.
- Высокая точность перемещения: шариковая система качения обеспечивает низкое трение и минимальные люфты при правильной установке.
- Компактная конструкция: совмещает направляющую втулку и крепежный фланец, экономя место в узле и упрощая компоновку оборудования.
- Совместимость со стандартными валами: подшипники рассчитаны на работу с типовыми цилиндрическими валами систем линейного перемещения.
- Широкий диапазон типоразмеров: позволяет подобрать линейный подшипник под требуемую нагрузку, ход и габариты конструкции.
Применение
Фланцевые линейные подшипники LMEF-UU применяются в станкостроении, промышленной автоматике и различных системах линейного перемещения, где требуется надежная опора для подвижных узлов. Они хорошо подходят для оборудования с ограниченным монтажным пространством, где важно совместить опору и монтажный фланец в одном изделии.
- Станки с числовым программным управлением, фрезерные и гравировальные комплексы.
- Линейные модули и порталы в автоматизированных линиях и конвейерных системах.
- 3D-принтеры, плоттеры, дозирующие и упаковочные машины.
- Манипуляторы, подающие устройства, перемещаемые каретки и столы.
- Испытательные стенды, лабораторные и измерительные установки.
Для построения полной системы линейного перемещения линейные подшипники LMEF-UU совмещают с линейными валами соответствующего диаметра и опорными корпусами, доступными в каталоге TECHNIX.
Диапазон типоразмеров
Серия LMEF-UU включает типоразмеры для различных диаметров линейных валов, что позволяет подобрать оптимальное решение под конкретную задачу по нагрузочной способности и габаритам. Ниже приведен пример типового диапазона размеров для фланцевых линейных подшипников закрытого типа.

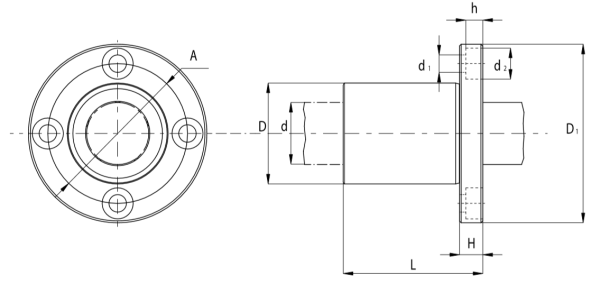

| Обозначение | Диаметр вала, d, мм | Наружный диаметр, D, мм | Длина подшипника, L, мм | Диаметр фланца, Df, мм | Особенности |
|---|---|---|---|---|---|
| LMEF12-UU | 12 | 21 | 30 | 42 | Фланцевый, закрытый, для компактных узлов |
| LMEF16-UU | 16 | 26 | 36 | 52 | Универсальный типоразмер для промышленной автоматики |
| LMEF20-UU | 20 | 32 | 42 | 60 | Повышенная жесткость для станков и порталов |
| LMEF25-UU | 25 | 40 | 59 | 70 | Применяется в тяжелых условиях эксплуатации |
| LMEF30-UU | 30 | 45 | 64 | 80 | Рекомендуется для нагруженных линейных осей |
| LMEF40-UU | 40 | 62 | 80 | 100 | Для тяжелых промышленных приводов и порталов |
Точные размеры, допуски и нагрузки для каждого типоразмера вы можете уточнить в технической документации и в карточках товаров в каталоге TECHNIX, а также получить консультацию инженеров компании.
Как заказать и купить линейные подшипники LMEF-UU
Компания TECHNIX поставляет линейные подшипники LMEF-UU по всей России с отгрузкой со склада в Санкт‑Петербурге. Вы можете выбрать необходимые типоразмеры в каталоге, сформировать заявку и получить оперативное коммерческое предложение.
- Выберите нужный подшипник в разделе «Линейные подшипники серии LMEF-UU».
- Прикрепите чертеж или укажите параметры вала и узла (диаметр, длина хода, тип крепления, условия работы).
- Отправьте заявку через форму на сайте или по электронной почте, указанной в контактах.
- Получите подбор линейных подшипников и сопутствующих компонентов (линейные валы, корпуса, опоры валов).
- Согласуйте сроки, условия поставки и организуйте доставку по РФ из Санкт‑Петербурга удобной транспортной компанией.
Для оперативной консультации по подбору линейных подшипников LMEF-UU, расчёту ресурса и сравнению с альтернативными решениями свяжитесь с менеджерами TECHNIX по телефонам и контактам, указанным на сайте. Специалисты помогут подобрать комплект системы линейного перемещения с учетом нагрузки, точности и условий эксплуатации.
