Гайки с трапецеидальной резьбой
Гайка трапецеидальная – это специальный метиз, применяемый в составе механизмов преобразования вращательного движения в поступательное. Её отличительной чертой является профиль резьбы, который напоминает равнобедренную трапецию. Он обеспечивает высокую прочность соединения и возможность точного поступательного перемещения исполнительных элементов.
Какие бывают?

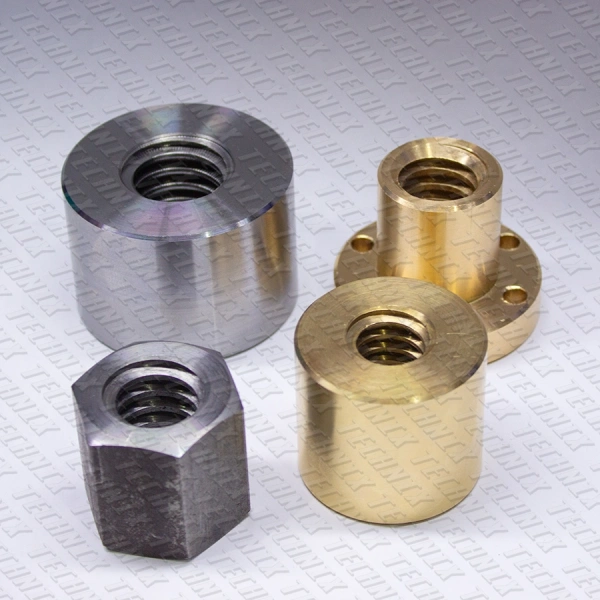

В зависимости от используемого материала можно купить гайки с трапецеидальной резьбой следующих видов:
- Стальные – отличаются высокой прочностью и надёжностью, используются в конструкциях, где важен большой ресурс. Их недостаток в том, что при значительных нагрузках они могут заклинивать.
- Бронзовые – отличаются более низким коэффициентом трения, чем стальные, они лучше работают при повышенных нагрузках и температурах.
- Латунные – коррозиеустойчивые гайки, рассчитанные на небольшие нагрузки. Недостаточная прочность и низкая износостойкость не позволяют их применять в высоко нагруженных механизмах.
- Капролоновые гайки – характеризуются высокой устойчивостью к коррозии и могут использоваться в условиях, где требуется снижение веса конструкции. Не рассчитаны на большие нагрузки.
По направлению резьбы гайки с трапецеидальной резьбой бывают двух видов:
- С правой резьбой – стандартное направление для большинства механизмов.
- С левой резьбой – применяется реже, в особых конструкциях.
По величине шага резьбы гайка для трапецеидального винта выпускается двух типов:
- с крупным шагом – предназначены для механизмов, где важна большая грузоподъёмность, но требуется невысокая точность позиционирования;
- с мелким шагом – используются в составе механизмов, где нужна высокая точность позиционирования и плавность хода.
Конструктивные особенности и варианты исполнения гаек для трапецеидального винта
По типу резьбы купить трапецеидальные гайки можно в двух исполнениях – резьба стандарта ACME или метрическая резьба. В первом случае величина угла подъёма угла резьбы составляет 29 градусов, а во втором – 30 градусов.
Базовое исполнение трапецеидальной резьбы – правое однозаходное с классом точности 7h. Размеры стандартных трапецеидальных гаек находятся в диапазоне значений от ∅10x2 до ∅120x16 и ∅140x14. В этих обозначениях первое число указывает на диаметр гайки, а второе – на шаг резьбы.
Грузоподъемность пары «гайка-винт» зависит от их размера и может достигать значений от 10 до 1200кН и выше, что делает трапецеидальные винтовые передачи эффективными для работы с большими нагрузками.
На что обращать внимание при покупке?
- материал гайки (сталь, бронза, латунь);
- направление резьбы (правая или левая);
- шаг резьбы (величина и точность);
- условия эксплуатации (температура, нагрузка, смазывание);
- совместимость с винтом (типоразмеры и резьба);
- цены трапецеидальных гаек.
Корректный выбор метизов с трапецеидальной резьбой обеспечит длительный срок службы и высокую производительность оборудования.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить гайки для винтов с трапецеидальной резьбой. Выгодная цена на трапецеидальные гайки TECHNIX оптом – напрямую от производителя.
Задать вопросы можно:
- по контактному номеру телефона ☎ +7 (812) 490-76-68
- или заказав обратный звонок на сайте: 📲 Заказать звонок
Мы быстро дадим ответы, а также поможем подобрать и заказать линейные направляющие рельсы и комплекты с быстрой доставкой.

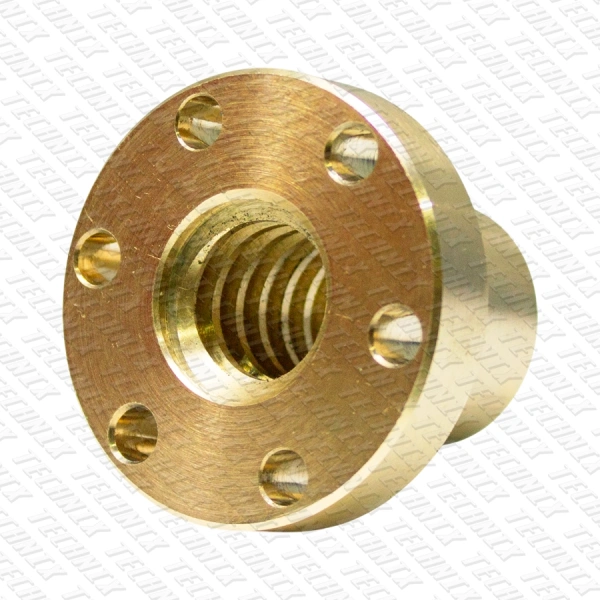

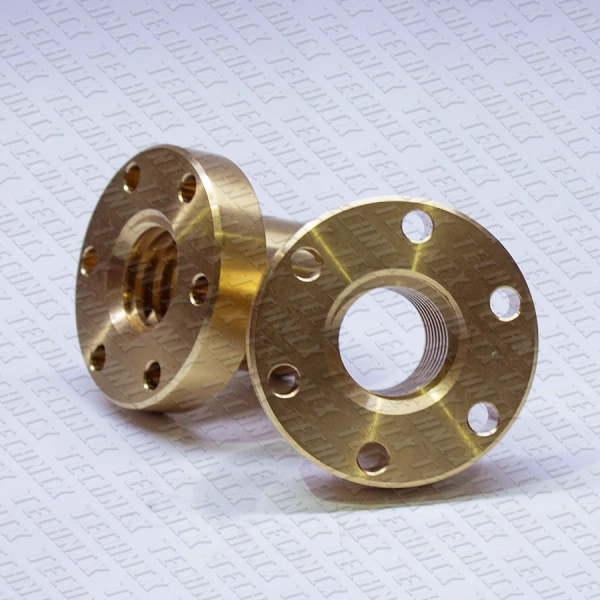

Трапецеидальные гайки TechnixPRO серии BFM — надёжная фиксация и жёсткость в фланцевом исполнении

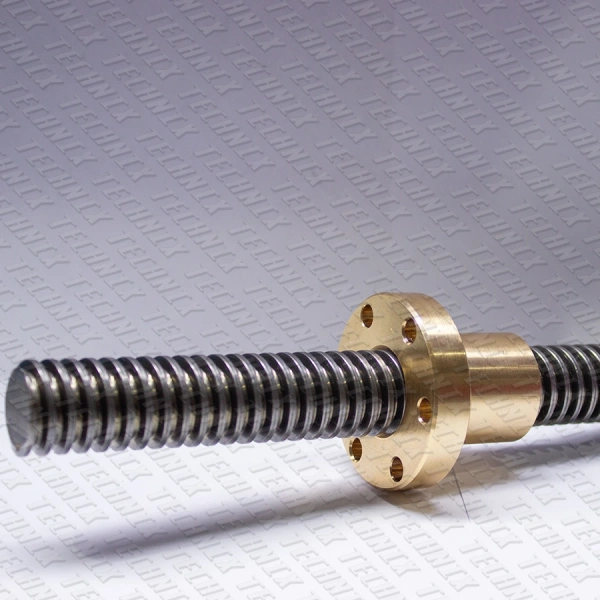

Серия BFM от TechnixPRO — это трапецеидальные гайки с круглым корпусом и опорным фланцем, разработанные для использования в системах линейного перемещения с винтами TR по ГОСТ 24739-81. Такие гайки обеспечивают прочное и стабильное соединение, особенно в случаях, где требуется жёсткая неподвижная установка без смещений, люфта или деформаций при передаче усилия.
Фланец позволяет надёжно зафиксировать гайку на поверхности корпуса с помощью винтов, исключая проворот, перекос и осевые сдвиги даже при повторяющихся динамических нагрузках. Это делает BFM идеальным выбором для горизонтальных и вертикальных систем, в том числе в высоконагруженных и реверсивных режимах.

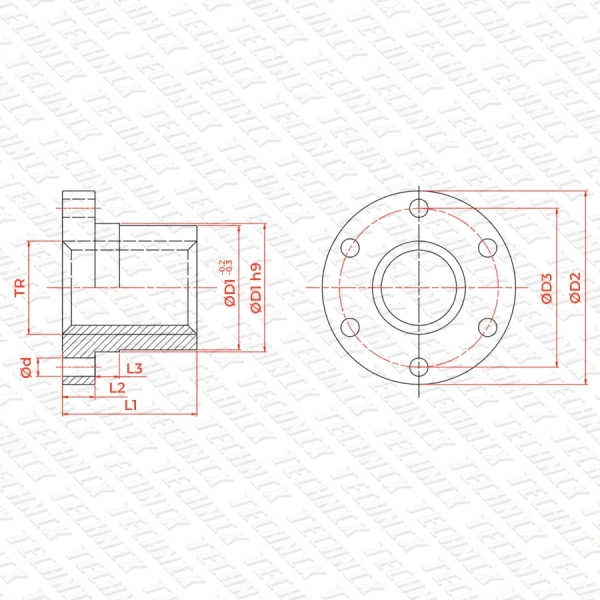

Конструкция и материал
Гайки BFM изготавливаются из конструкционной стали (например, 45) и имеют:
- Трапецеидальную внутреннюю резьбу с углом 30°, полностью соответствующую винтам TR (по ГОСТ 24739);
- Фланец с отверстиями под болтовое крепление — для крепкой фиксации гайки к неподвижной поверхности;
- Цилиндрическую часть корпуса, которая легко устанавливается в посадочное отверстие корпуса узла.
Благодаря фланцевой конструкции обеспечивается жёсткое крепление гайки в системе, устранение осевого люфта, а также простая интеграция в приводы подъёма, позиционирования и подачи.
Размеры и варианты исполнения
Серия BFM TechnixPRO включает популярные типоразмеры:
- от TR10×2 до TR50×8
- резьба: правая (стандарт), левая
- фланец: с равномерно расположенными отверстиями под крепёж
- шаг и длина резьбы — согласно ГОСТ 24739-81
- материал: сталь 45, возможны версии из бронзы или латуни по запросу
Также доступны:
- модели с увеличенным фланцем под повышенные нагрузки;
- гайки с отверстиями по индивидуальному расположению (под существующие чертежи);
- варианты с предварительным антикоррозийным покрытием.
Где применяются гайки BFM
Фланцевые гайки используются там, где важна жёсткая и безопасная фиксация узла линейного перемещения. Это особенно актуально в:
- подъёмных механизмах, домкратах, подставках с винтовой регулировкой;
- приводах подачи и зажима на станках (в том числе с высокой вибрацией);
- механизмах с реверсивной подачей (изменение направления);
- вертикальных передачах, где недопустим проворот или смещение;
- узлах, работающих в условиях высокой влажности или загрязнённой среды (при доп. защите).
BFM — это универсальная конструкция, которая надёжно встраивается в большинство промышленных механизмов без необходимости изготовления сложных посадочных элементов.
Почему выбирают TechnixPRO
TechnixPRO — это отечественное производство трапецеидальных пар с фокусом на реальные технические задачи машиностроения и автоматизации. Наши гайки серии BFM:
- производятся с соблюдением ГОСТ 24739–81;
- совместимы с винтами TR TechnixPRO и сторонних производителей;
- проходят контроль резьбовой геометрии и твёрдости материала;
- поставляются как отдельно, так и в составе комплекта (винт + гайка + опора).
В наличии — типоразмеры от TR12 до TR40, поставка от 1 штуки, срочная отгрузка — со склада в Санкт-Петербурге.
