Гайки с трапецеидальной резьбой
Гайка трапецеидальная – это специальный метиз, применяемый в составе механизмов преобразования вращательного движения в поступательное. Её отличительной чертой является профиль резьбы, который напоминает равнобедренную трапецию. Он обеспечивает высокую прочность соединения и возможность точного поступательного перемещения исполнительных элементов.
Какие бывают?

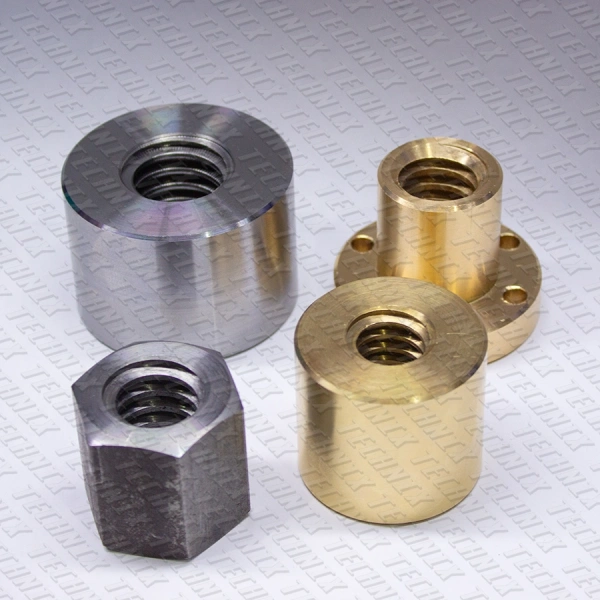

В зависимости от используемого материала можно купить гайки с трапецеидальной резьбой следующих видов:
- Стальные – отличаются высокой прочностью и надёжностью, используются в конструкциях, где важен большой ресурс. Их недостаток в том, что при значительных нагрузках они могут заклинивать.
- Бронзовые – отличаются более низким коэффициентом трения, чем стальные, они лучше работают при повышенных нагрузках и температурах.
- Латунные – коррозиеустойчивые гайки, рассчитанные на небольшие нагрузки. Недостаточная прочность и низкая износостойкость не позволяют их применять в высоко нагруженных механизмах.
- Капролоновые гайки – характеризуются высокой устойчивостью к коррозии и могут использоваться в условиях, где требуется снижение веса конструкции. Не рассчитаны на большие нагрузки.
По направлению резьбы гайки с трапецеидальной резьбой бывают двух видов:
- С правой резьбой – стандартное направление для большинства механизмов.
- С левой резьбой – применяется реже, в особых конструкциях.
По величине шага резьбы гайка для трапецеидального винта выпускается двух типов:
- с крупным шагом – предназначены для механизмов, где важна большая грузоподъёмность, но требуется невысокая точность позиционирования;
- с мелким шагом – используются в составе механизмов, где нужна высокая точность позиционирования и плавность хода.
Конструктивные особенности и варианты исполнения гаек для трапецеидального винта
По типу резьбы купить трапецеидальные гайки можно в двух исполнениях – резьба стандарта ACME или метрическая резьба. В первом случае величина угла подъёма угла резьбы составляет 29 градусов, а во втором – 30 градусов.
Базовое исполнение трапецеидальной резьбы – правое однозаходное с классом точности 7h. Размеры стандартных трапецеидальных гаек находятся в диапазоне значений от ∅10x2 до ∅120x16 и ∅140x14. В этих обозначениях первое число указывает на диаметр гайки, а второе – на шаг резьбы.
Грузоподъемность пары «гайка-винт» зависит от их размера и может достигать значений от 10 до 1200кН и выше, что делает трапецеидальные винтовые передачи эффективными для работы с большими нагрузками.
На что обращать внимание при покупке?
- материал гайки (сталь, бронза, латунь);
- направление резьбы (правая или левая);
- шаг резьбы (величина и точность);
- условия эксплуатации (температура, нагрузка, смазывание);
- совместимость с винтом (типоразмеры и резьба);
- цены трапецеидальных гаек.
Корректный выбор метизов с трапецеидальной резьбой обеспечит длительный срок службы и высокую производительность оборудования.
Купить или задать вопросы
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить гайки для винтов с трапецеидальной резьбой. Выгодная цена на трапецеидальные гайки TECHNIX оптом – напрямую от производителя.
Задать вопросы можно:
- по контактному номеру телефона ☎ +7 (812) 490-76-68
- или заказав обратный звонок на сайте: 📲 Заказать звонок
Мы быстро дадим ответы, а также поможем подобрать и заказать линейные направляющие рельсы и комплекты с быстрой доставкой.

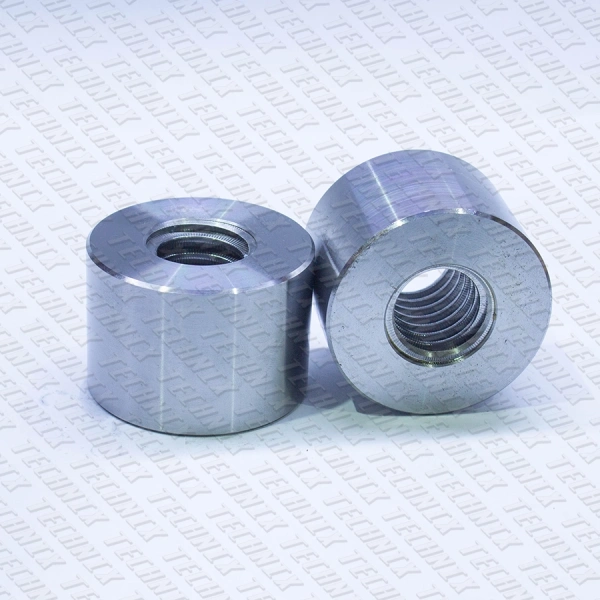

Трапецеидальные гайки TechnixPRO серии KSM — стальная механика с ГОСТ-калибровкой

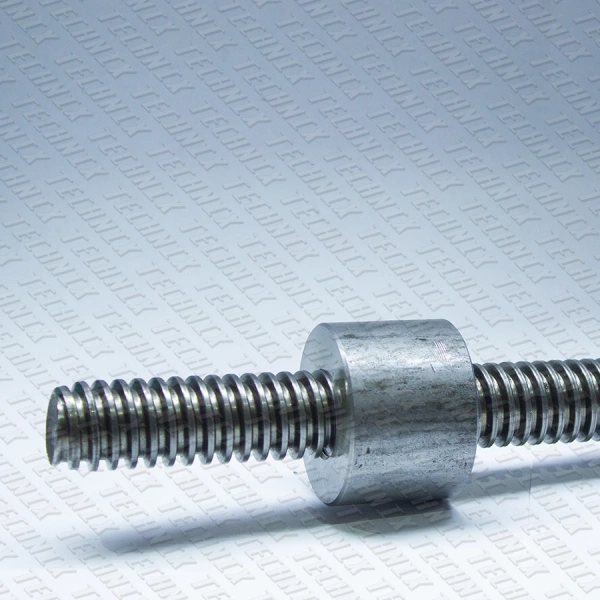

Серия KSM от TechnixPRO — это стальные трапецеидальные гайки цилиндрической формы, предназначенные для линейного перемещения в паре с винтами TR по ГОСТ 24739-81. Гайки этой серии обеспечивают надёжную передачу усилия в системах с высокими и средними нагрузками, где критичны ресурс, точность и соответствие нормативным стандартам.
Благодаря универсальному исполнению и жёсткой геометрии KSM-гайки находят широкое применение в промышленности: от станков и подъёмных платформ до сборочно-монтажных механизмов и направляющих узлов ручной регулировки.

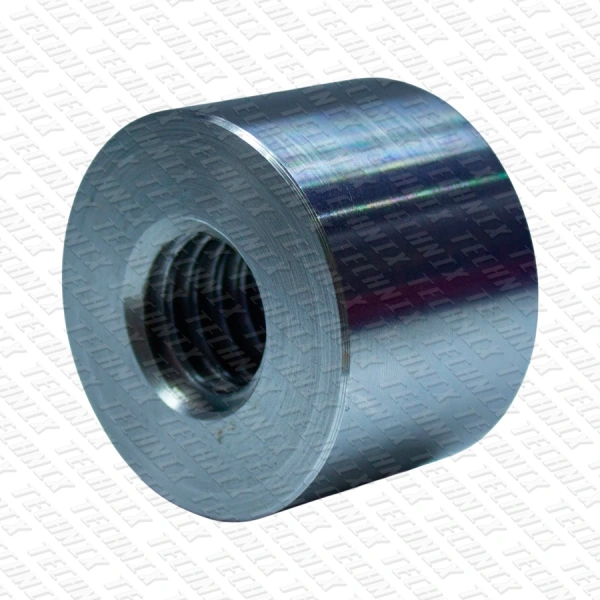

Конструкция и материал
Гайки KSM производятся из качественной конструкционной стали (обычно марка 45), с последующей механической обработкой резьбы на высокоточном оборудовании. Внутренний профиль — трапецеидальная резьба с углом 30°, по ГОСТ 24739, что обеспечивает:
-
высокую несущую способность на сжатие и растяжение;
-
способность работать в паре с TR-винтами без предварительной приработки;
- надёжную фиксацию положения за счёт самоторможения (в большинстве конфигураций)
Гладкий цилиндрический корпус без фланца позволяет монтировать гайку как в неподвижный корпус, так и в подвижный узел — с фиксацией по посадке, зажимом или сваркой (в ремонтных или нестандартных системах).

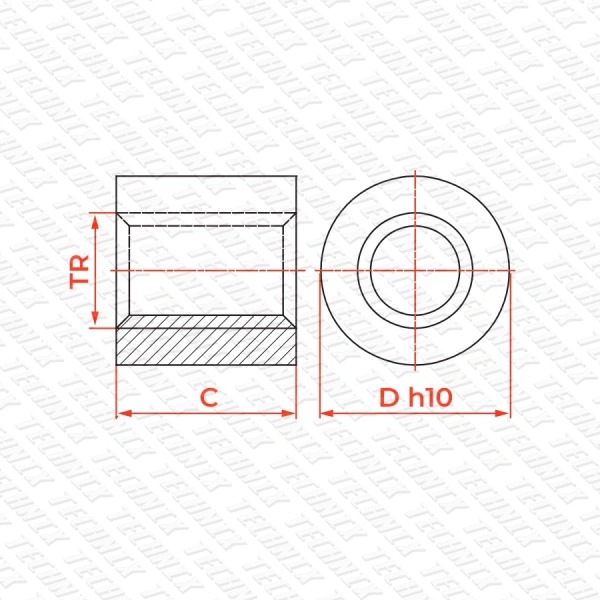

Размеры и исполнение
Серия KSM соответствует типовой табличной геометрии по ГОСТ 24739 и охватывает широкий диапазон:
- Диаметры: TR10×2 до TR50×8
- Резьба: правая (стандарт) или левая
- Длина и наружный диаметр — согласно ГОСТ
- Исполнение: цилиндрическая, без бурта, со шлифованной или фрезерованной торцевой поверхностью
Под заказ возможны:
- Исполнения с увеличенной длиной (под большую опорную поверхность);
- Нарезка дополнительных отверстий под винтовое крепление;
- Комплектация фиксирующими элементами.
Применение: рациональный выбор для серьёзной механики
Гайки серии KSM — это рабочий элемент линейной передачи, когда проект требует:
- простоты конструкции без потери надёжности;
- ресурса при многократных циклах перемещения;
- соответствия технической документации по ГОСТ;
- механической прочности корпуса при установке в стальной корпус/кронштейн.
Типовые задачи:
- Подъёмные и опускные механизмы (в том числе вертикальные);
- Подающие узлы станков и зажимных систем;
- Позиционирующие системы на производстве и в складской логистике;
- Ручные и моторизованные узлы подачи (без проскальзывания);
- Комплекты "винт + гайка" в импортозамещающих решениях.
Почему TechnixPRO
TechnixPRO — российское промышленное производство, базирующееся в Санкт-Петербурге. Мы выпускаем трапецеидальные гайки, винты и опоры в соответствии с ГОСТ, поддерживая полный цикл — от заготовки до готового узла.
Преимущества KSM от TechnixPRO:
- Полное соответствие ГОСТ 24739-81;
- Высокое качество обработки резьбы и геометрии корпуса;
- Работа в паре с винтами TR, произведёнными у нас или другими поставщиками;
- Комплектация по ТЗ клиента (винт, гайка, опора, крепёж);
- Поставка со склада типоразмеров от TR12 до TR40.
Когда проект требует точного соблюдения допусков, стабильности и технической прозрачности — серия KSM даёт ожидаемый результат.
