Держатели для гаек
Шарико-винтовые пары ШВП находят широкое применение в промышленности. В их комплектацию помимо винтов и гаек входят держатели для гайки ШВП.
Работа ШВП
Конструктивно ШВП состоит из винта и гайки. Такая пара предназначена для того, чтобы вращательное движение винта было преобразовано в поступательное движение гайки.
Гайка перемещается вдоль по длинному винту. При этом внутри гайки между ее внутренней резьбой и резьбой винта по спиралевидной траектории катятся шарики. Вращательное движение винта преобразуется в поступательное перемещение гайки.
Назначение
Держатель гайки ШВП представляет собой отдельную деталь, используемую для удобства установки гайки и ее дальнейшего перемещения. С помощью держателя гайки ШВП осуществляется крепление гайки ШВП на механизме передвижения. Держатель или иначе модуль крепления гаек ШВП по сути – это опора гайки ШВП.
Конструктивные особенности

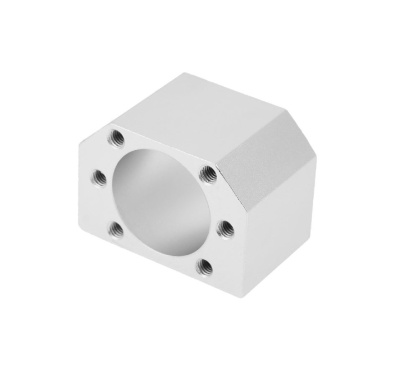

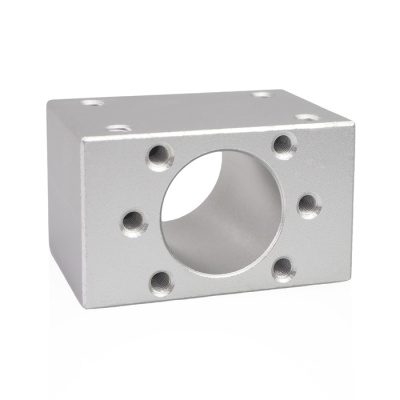

Держатель или модуль гайки ШВП конструктивно представляет собой деталь в виде кронштейна. Для обеспечения процесса закрепления в нем гайки кронштейн гайки ШВП оснащен отверстиями с резьбой.
Материалом, служащим для изготовления кронштейна, обычно являются сплавы алюминия, отличающиеся особой прочностью.
Это дает такие преимущества:
- легкий вес;
- стойкость к возникновению коррозии;
- сопротивление изменениям при воздействиях механического характера;
- выдержка повышенных нагрузок;
- ШВП могут использоваться на устройствах, имеющих маломощные двигатели.
Также возможно изготовление модуля гайки ШВП из стали.
Благодаря шлифовке плоскостей крепления гайки ШВП обеспечивается хорошее прилегание корпуса гайки ШВП.
В центре кронштейна для гаек ШВП расположено отверстие, через которое осуществляется крепление гайки ШВП. В корпусе кронштейна гайки ШВП имеются расположенные вокруг большого центрального отверстия резьбовые маленького диаметра. С их помощью корпус гайки ШВП прочно соединяется с кронштейном. В некоторых конструкциях в кронштейне имеются фаски в виде скошенных наружных углов.

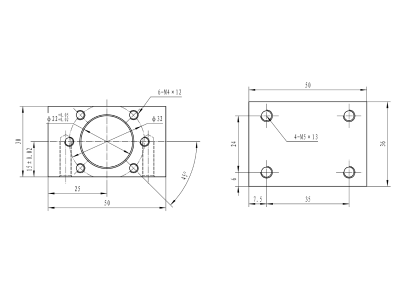

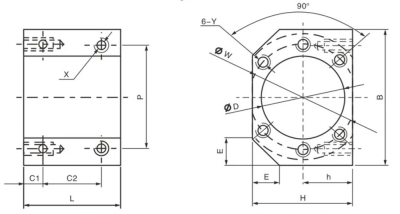

Технические характеристики:
- Длина, ширина и высота в миллиметрах.
- Диаметр центрального сквозного отверстия.
- Количество малых отверстий с резьбой.
- Материал изготовления.
- Вес без упаковки в килограммах.
Выбор кронштейна для гаек ШВП осуществляется в зависимости от этих характеристик для решения конкретной задачи.
Преимущества использования
К достоинствам использования держателей для гаек ШВП относится:
- Увеличение прочности крепления гайки к механизму.
- Повышение стабильности и точности работы.
- Конструкция модуля гайки ШВП обеспечивает удобство установки.
- Выбор наилучшего варианта крепления в зависимости от решаемой задачи.
- Надежность при эксплуатации.
Использование держателя для гаек ШВП увеличивает срок службы механизма.
Правильный выбор держателя
Модули крепления гаек ШВП ориентированы на различные варианты гаек ШВП. При выборе держателей гаек ШВП также следует ориентироваться на следующие факторы:
- Габариты.
- Диаметр центрального отверстия, в которое устанавливается гайка.
- Расположение отверстий с резьбой.
- Соответствие размеров с гайкой.
- Материал изготовления, удовлетворяющий требованиям условий при работе.
От правильно выбранных параметров зависит надежность и долгосрочность эксплуатации модулей крепления гаек ШВП.
Где купить
Предпочтение следует отдавать производителям, хорошо себя зарекомендовавшим. Компания «TECHNIX» осуществляет производство держателей гаек ШВП, соответствующих всем стандартам качества в этой области. В частности, это обеспечивается многоступенчатым контролем.
Модули крепления гаек ШВП отличаются простотой установки. Гарантируется длительный срок службы держателей гаек ШВП.
