Линейные подшипники обеспечивают ровное и плавное перемещение деталей по прямой, что важно для станков, 3D-принтеров, манипуляторов и автоматических линий. От правильного выбора детали зависит срок службы оборудования и качество работы узлов при серийном производстве.
В этом материале разберем, как устроены линейные подшипники, чем отличаются между собой и что учитывать при выборе модели под задачи производства.
О серии
Подшипники SCS-L-UU представляют собой линейную шариковую втулку, запрессованную в удлинённый алюминиевый корпус с монтажными отверстиями. Конструкция образует жёсткую опору для вала и обеспечивает плавное линейное перемещение кареток, порталов и рабочих органов оборудования.
- Готовый узел «подшипник в корпусе» для круглого вала.
- Удлинённое исполнение (индекс L) для повышенной грузоподъёмности.
- Двусторонние уплотнения (UU) для защиты от пыли и удержания смазки.
Назначение
Линейные подшипники в корпусе SCS-L-UU используются в составных системах линейного перемещения там, где требуется сочетание точности хода, жёсткости конструкции и ресурсной надёжности.
- Обеспечение плавного перемещения узлов по цилиндрическому валу.
- Повышение точности позиционирования и повторяемости перемещений.
- Снижение трения и износа направляющих по сравнению с втулками скольжения.
- Упрощение монтажа линейных модулей и приводов.
Конструкция
Узел SCS-L-UU представляет собой комбинацию корпусной детали и линейного шарикового подшипника.
- Корпус — алюминиевый, лёгкий, с продольным разъёмом и сквозными отверстиями под крепёж, позволяет быстро установить подшипник на станину или алюминиевый профиль.
- Линейная шариковая втулка — многорядные дорожки качения с рециркуляцией шариков и сепаратором, равномерно распределяющим нагрузку по длине.
- Уплотнения (UU) — с обеих сторон подшипника, защищают от пыли и стружки, удерживают смазку внутри узла.
- Удлинённое исполнение (L) — увеличенная длина корпуса и втулки для повышения несущей способности и снижения прогиба на длинных ходах.
| Элемент | Описание |
|---|---|
| Корпус | Алюминиевый разъёмный корпус с монтажными отверстиями под болты. |
| Втулка | Шариковый линейный подшипник с рециркуляцией шариков. |
| Уплотнения | Двусторонние, предотвращают попадание загрязнений внутрь. |
| Исполнение L | Удлинённая версия для увеличенной нагрузки и ресурса. |
Преимущества линейных подшипников SCS-L-UU
- Повышенная грузоподъёмность за счёт удлинённой рабочей зоны и большего количества тел качения.
- Плавный ход и низкий коэффициент трения, минимизация заеданий и вибраций.
- Простота монтажа — корпус уже имеет отверстия, узел ставится напрямую на плиту или профиль.
- Универсальная совместимость со стандартными прецизионными валами по диаметрам.
- Защита от загрязнений благодаря уплотнениям и закрытой конструкции.
- Сокращение времени сборки линейных модулей и приводов по сравнению с отдельной втулкой.
Применение
Линейные подшипники в корпусе SCS-L-UU применяются как в серийном промышленном оборудовании, так и в единичных проектах автоматизации.
- Станки с ЧПУ, фрезерные, гравировальные и сверлильные комплексы.
- 3D‑принтеры, лазерные и плазменные станки, плоттеры.
- Линейные модули, портальные оси, каретки перемещения.
- Роботы и манипуляторы, оси подъёма и позиционирования.
- Линии упаковки, конвейерные и транспортные системы.
Для комплексных решений рекомендуем использовать подшипники SCS-L-UU вместе с прецизионными валами, опорами валов и линейными направляющими из раздела «Системы линейного перемещения».
6. Диапазон типоразмеров
Серия SCS-L-UU перекрывает основные стандартные диаметры валов и позволяет подобрать решение под компактные и тяжёлые узлы.
| Обозначение | Диаметр вала, мм | Типичные области применения |
|---|---|---|

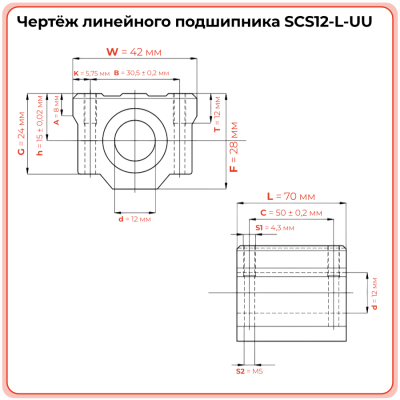

| SCS12-L-UU | 12 | Компактные оси, лёгкие порталы, малые приводы. |
| SCS16-L-UU | 16 | Универсальные оси станков и автоматизированных линий. |
| SCS20-L-UU | 20 | Средненагруженные промышленные приводы и порталы. |
| SCS25-L-UU | 25 | Крупные станки, роботизированные комплексы. |
| SCS40-L-UU | 40 | Тяжёлые оси с высокой динамической нагрузкой. |
Актуальный список типоразмеров и доступны в разделе «Линейные подшипники серии SCS-L-UU».
7. Как заказать и купить линейные подшипники SCS-L-UU
- Определите диаметр вала, длину хода, требуемую нагрузку и условия эксплуатации (скорость, среда, наличие пыли и СОЖ).
- Подберите типоразмер подшипника серии SCS-L-UU по таблицам размеров и нагрузок.
- Перейдите в каталог TECHNIX в раздел «Серия SCS-L-UU» и выберите нужные позиции.
- Добавьте изделия в корзину, оформите заказ через сайт или отправьте заявку на электронную почту для получения коммерческого предложения.
- При необходимости комплектации проекта дополнительно закажите линейные валы, опоры валов и другие элементы систем линейного перемещения.
