Линейные направляющие для станков с ЧПУ
Линейные направляющие – это механические системы, способствующие плавному и точному перемещению подвижных частей станков вдоль заданной траектории. Они состоят из направляющего элемента в виде вала или рельсы и каретки, способной по ним скользить за счёт подшипников. Применение линейных направляющих для ЧПУ станков позволяет поддерживать высокую точность позиционирования, плавность хода и длительный срок службы техники.
Какие бывают?
Существует несколько видов направляющих, каждая из которых имеет свои особенности и область применения. По типу направляющего элемента можно купить линейные направляющие следующих видов – валовые и рельсовые.
По форме поперечного сечения
- Цилиндрические – такие направляющие системы имеют максимально простую конструкцию: вал, подвижная подшипниковая втулка. Их широко используют в конструкции 3D-принтеров и ЧПУ-станков, где важна высокая точность позиционирования.
- Шлицевые – устройства имеют опору, втулку и вал со шлицевым соединением. Направляющая шлицевого типа способствует высокой скорости перемещения узлов станка, она гарантирует их плавное движение и высокую точность позиционирования.
- Профильные – линейные направляющие рельсы бывают двух видов: шариковые, роликовые. Они имеют рельсу и каретку с шариковым/роликовым подшипником. Шариковые направляющие отличает высокая жёсткостью конструкции и плавная подача рабочего узла станка. Роликовые системы, благодаря увеличенной площади контакта ролика с рельсом, способны выдерживать увеличенные нагрузки. Изделия профильного типа будут оптимальными линейными направляющими для ЧПУ станков, которые интенсивно эксплуатируются.
- Направляющие типа "ласточкин хвост" имеют V-образную форму и предназначены для металлообрабатывающих станков, где требуется высокая жёсткость конструкции. Этот тип направляющих особенно эффективен в условиях, где важна точность и стабильность обработки металлических заготовок.
По типу трения
Линейные направляющие для станков по типу трения делятся на две категории – качения и скольжения. В направляющих качения используются шарики или ролики, что гарантирует высокую плавность и точность перемещений. Они отличаются высокой грузоподъёмностью и долговечностью.
Направляющие скольжения работают за счёт прямого контакта между поверхностями с антифрикционным покрытием. Они просты в конструкции, но имеют меньшую точность по сравнению с направляющими качения.
О применении линейных направляющих и их комплектов
Комплекты линейных направляющих в составе станков обеспечивают перемещение и точное позиционирование их исполнительных элементов. Они воспринимают на себя вес функциональных узлов и позволяют с высокой точность переместить их в требуемое положение. От состояния направляющих зависит точность выполняемых работ, долговечность и стабильность функционирования техники.
Задать вопрос или заказать
Производитель промышленных комплектующих АО Техникс предлагает подобрать по каталогу и купить направляющие каретки для станков. Выгодная цена линейных направляющих TECHNIX оптом – напрямую от производителя.
Линейные направляющие серии MGN: точность микромеханики в промышленной стандартизации
Серия MGN — это компактные прецизионные направляющие с шариковой циркуляцией, предназначенные для линейного перемещения в условиях ограниченного монтажного пространства. При минимальных габаритах направляющие этой серии обеспечивают высокую точность позиционирования, жёсткость и надёжность, что делает их оптимальным решением для задач микроавтоматизации, лабораторной и медицинской техники, а также малогабаритных ЧПУ-модулей.
В отличие от типовых широких промышленных направляющих (HG, EG), серия MG проектировалась как конструктивный элемент для лёгких и средненагруженных узлов, где важны параметры повторяемости и плавности перемещения, а не предельные усилия. Это промышленная альтернатива простым линейным втулкам и втулочно-осьовым решениям — с кратно большей стабильностью, ресурсом и точностью.
Конструктивные особенности
Направляющие MG работают по четырёхточечной схеме контакта шариков с рельсовой дорожкой, выполненной в форме готической арки. Такая схема обеспечивает:
- равномерное распределение нагрузки в горизонтальной, вертикальной и диагональных плоскостях;
- устойчивость к моментам в поперечном и продольном направлениях;
- минимальный люфт даже при микроперемещениях;
- низкое трение без потери жёсткости.
Конструкция включает в себя циркуляционные каналы, сепараторы для удержания шариков (предотвращают выпадение при демонтаже) и торцевые уплотнения, защищающие от загрязнений. Все элементы — из нержавеющей стали (обычно SUS440C), что позволяет использовать направляющие MG в агрессивной среде (влага, пыль, лабораторные испарения) и при термических колебаниях.
Типоразмеры и исполнение
В серию MG входят два ключевых подтипа:
- MGN — узкая направляющая с компактной кареткой;
- MGW — широкая направляющая (Wide) с увеличенной устойчивостью к кручению.
Доступные типоразмеры: MGN7, MGN9, MGN12, MGN15 / MGW7, MGW9, MGW12, MGW15.

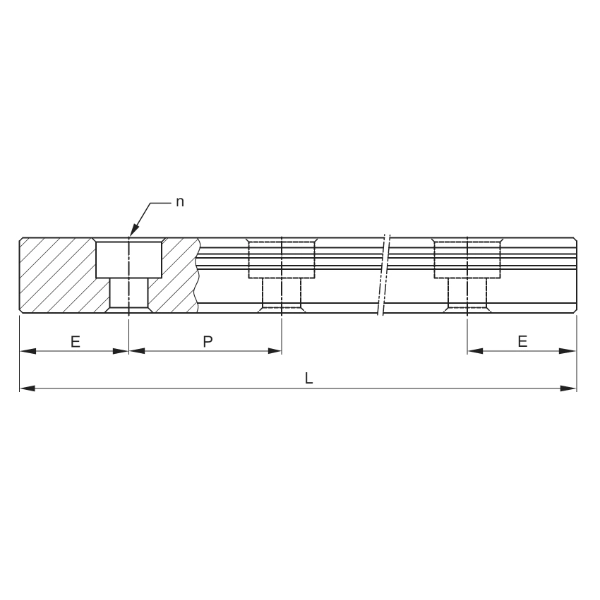

Крепление — сквозное, через верхнюю плоскость рельса.
Стандартная конфигурация поставляется с преднатягом ZF (нулевой зазор), возможны опции Z1 (лёгкий) и Z0 (средний). Длина рельса — по проекту, с шагом монтажных отверстий, кратным модулю.
Применение: задачи, в которых MG рационально
Серия MG применяется там, где применение классических широких рельсов технически или логически избыточно, а втулки/ролики не обеспечивают стабильности и ресурса.
Основные сценарии применения:
- Прецизионные 3D-принтеры и гравировальные станки;
- Лазерные головки и фотонные сборки;
- Автоматизация дозирующих систем (в том числе медицинских);
- Микропозиционирование в измерительных установках;
- Компактные портальные решения и XY-модули.
Отдельно стоит отметить стабильность параметров при вертикальной установке и в "перевёрнутом" исполнении — шариковая циркуляция остаётся эффективной при любом векторе силы.
Почему инженеры выбирают направляющие MG от АО «Техникс»
АО «Техникс» предлагает направляющие MG, соответствующие промышленному стандарту по геометрической точности, чистоте обработки и ресурсу циркуляции. Мы понимаем, что в микроавтоматике ошибка в 0,1 мм может быть критичной — именно поэтому каждая поставка проходит входной контроль.
Преимущества:
- Наличие на складе типоразмеров MGN7–MGN15 и MGW9–MGW15;
- Возможность комплектации с каретками, скребками, маслёнками;
- Подрезка рельса под ТЗ, помощь в выборе уровня преднатяга;
- Совместимость с рельсами HIWIN и аналогами по посадочным размерам;
- Консультации инженеров — для проектирования механических сборок.
АО «Техникс» работает с задачами, а не только с артикулом. Мы помогаем не просто купить направляющую, а внедрить её в реальную конструкцию.
