Про соединительные муфты JC
По своей конструкции это муфта кулачковая: две металлические полумуфты работают через эластомерную вставку, которая смягчает динамические нагрузки и помогает сделать работу привода более стабильной. Благодаря этому такие решения часто выбирают как кулачковые упругие муфты для промышленного оборудования, автоматизированных линий и приводных систем, где важно сохранить плавность передачи момента.
Когда инженер или снабженец подбирает муфты кулачковые со звездочкой, на практике чаще всего речь идёт именно о вибродемпфирующих решениях с упругим промежуточным элементом. Поэтому серия JC востребована как муфта соединительная виброгасящая для узлов, где нужно не только соединить два вала, но и уменьшить вибрацию, шум и негативное влияние пусковых нагрузок на привод.
Для комплексного подбора приводного узла полезно учитывать не только саму муфту, но и сопрягаемые элементы механизма, включая валы, параметры посадки и общую компоновку системы. Такой подход помогает точнее подобрать соединение под реальные условия эксплуатации, обороты, крутящий момент и требования к ресурсу.
Назначение
Основная задача муфт серии JC — надёжно передавать вращение от электродвигателя к исполнительному механизму и одновременно снижать вредные динамические воздействия внутри привода. В отличие от жёстких соединений, такая муфта позволяет частично компенсировать небольшие несоосности валов и уменьшать нагрузку на сопряжённые элементы системы.
- Передача крутящего момента от двигателя к рабочему механизму без лишних потерь.
- Снижение ударных нагрузок при запуске, остановке и переменном режиме работы.
- Демпфирование вибраций и уменьшение шума в приводных узлах.
- Компенсация небольших монтажных отклонений между соединяемыми валами.
Именно поэтому кулачковые виброгасящие муфты применяются в приводах, где нужно не просто механически соединить элементы, а обеспечить более мягкую и стабильную работу оборудования в длительном цикле. При проектировании или модернизации системы их часто подбирают совместно с прецизионными валами, чтобы обеспечить корректную посадку и надёжную кинематику.

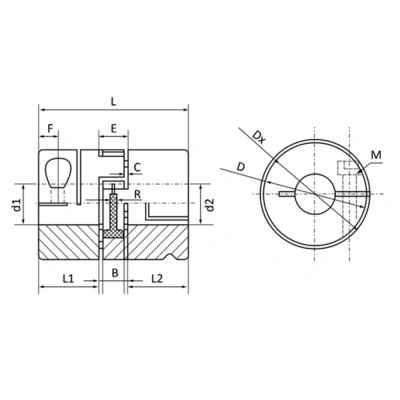

Конструкция
Конструкция муфты JC основана на сочетании двух полумуфт и упругого промежуточного элемента, который работает как демпфер. За счёт этого муфта сохраняет достаточную жёсткость для передачи момента, но при этом не передаёт на соседние элементы привода всю вибрацию и ударные импульсы напрямую.
- Металлические полумуфты с посадочными отверстиями под разные диаметры валов.
- Эластомерная вставка, которая снижает шум, колебания и пиковые нагрузки.
- Компактные габариты, удобные для установки в ограниченном пространстве.
- Разборное исполнение, упрощающее монтаж и обслуживание узла.
С практической точки зрения такая конструкция делает серию JC удобным вариантом для приводов различной мощности — от компактных механизмов до промышленного оборудования. При подборе важно учитывать диаметр посадки, допустимый момент, частоту вращения, материал упругой вставки и условия работы самого узла.
Преимущества
- Эффективное снижение вибрации и ударных нагрузок в приводе.
- Более тихая работа оборудования по сравнению с жёсткими соединениями.
- Снижение риска ускоренного износа сопряжённых узлов.
- Удобство замены упругого элемента при обслуживании.
- Широкая применимость в разных типах промышленной техники и автоматизации.
Для многих задач серия JC становится практичным решением там, где обычная жёсткая муфта передаёт на механизм слишком много вибрации. Особенно заметен эффект в системах с частыми пусками, циклической нагрузкой, переменным моментом и необходимостью защитить валы от лишних динамических воздействий.
Кроме того, такие муфты удобно интегрировать в существующие приводы при модернизации оборудования. Это даёт возможность улучшить плавность работы механизма без сложной переработки всей кинематической схемы.
Применение
Виброгасящие муфты серии JC применяются в приводах промышленного оборудования, где требуется передача крутящего момента с одновременным снижением колебаний и защитой узла от ударных нагрузок. В линейке TECHNIX доступны разные типоразмеры серии, поэтому под конкретную задачу можно подобрать как компактную муфту виброгасящую соединительную JC40-C, так и более универсальную JC55-C либо решение для более нагруженных узлов — муфту виброгасящую соединительную JC65-C.
- Электродвигатели и редукторные узлы в общепромышленном оборудовании.
- Насосы, вентиляторы, компрессоры и другие вращающиеся агрегаты.
- Конвейеры, транспортёры, упаковочные и производственные линии.
- Системы автоматизации, где требуется уменьшить вибрационную нагрузку на соединяемые элементы.
- Проекты модернизации приводов, где необходимо заменить жёсткое соединение на более демпфирующее решение.
При выборе модели важно учитывать диаметр обоих валов, расчётный крутящий момент, режим работы, пиковые нагрузки и доступное монтажное пространство. Если в проекте используются направляющие и линейные узлы, дополнительно можно перейти в раздел валов TECHNIX и подобрать подходящие компоненты для общей компоновки механизма.
Как заказать и купить муфты серии JC
Чтобы заказать и купить виброгасящие муфты серии JC, желательно заранее подготовить основные параметры узла: диаметры валов, характеристики двигателя, требуемый крутящий момент, частоту вращения и особенности режима работы оборудования. Это позволит быстрее подобрать подходящую муфту по техническим параметрам и избежать ошибки при выборе типоразмера.
- Укажите интересующую модель: JC40-C, JC55-C, JC65-C или аналог по параметрам.
- Сообщите диаметры посадочных отверстий под оба вала.
- Опишите условия эксплуатации: постоянная нагрузка, переменный режим, пуски-остановы, вибрация.
- При наличии приложите чертёж, фото узла или спецификацию привода.
- Для комплексного подбора укажите, нужны ли также валы и другие компоненты системы.
Для навигации по каталогу можно дополнительно перейти в раздел соединительные муфты и посмотреть весь ассортимент, а так же сопоставить нужную серию с параметрами вашего привода. Такой подход помогает быстрее закрыть и техническую, и закупочную задачу.
Если подбор выполняется под конкретный механизм, лучше оценивать муфту не изолированно, а в связке со всей кинематикой узла. Это особенно важно для оборудования, где критичны точность передачи момента, снижение вибрации и стабильная работа привода в длительном режиме.
