Про cпиральные муфты FC
В отличие от жёстких втулочных соединений, спиральная муфта не «зажимает» привод намертво: спиральный паз позволяет детали упруго деформироваться при радиальной, угловой или осевой несоосности валов. Это помогает снять часть нагрузок с подшипников и винтовых пар, уменьшить вибрации и удары при пусках и остановках, а также избежать передачи паразитных напряжений на корпуса и направляющие.
Подобная спиральная муфта одновременно передаёт крутящий момент и компенсирует небольшие отклонения соосности, перекосы и осевые смещения валов. Благодаря этому муфта соединительная спиральная серии FC помогает уменьшить вибрации, снизить ударные нагрузки на подшипники и винтовые пары и повысить ресурс узла в целом.
В каталоге TECHNIX серия FC относится к направлению соединительных муфт и применяется там, где требуется сочетание точности, плавности хода и компактности. За счёт упругой спиральной геометрии такие муфты хорошо подходят для приводов шаговых и сервомоторов, энкодеров, линейных модулей, а также для различных систем автоматизации и позиционирования, где важны точность и повторяемость перемещений.
Назначение
Основное назначение муфт серии FC — соединение двух валов и передача крутящего момента с сохранением высокой точности работы привода. Муфта соединительная спиральная компенсирует монтажные погрешности, оставаясь при этом достаточно жёсткой на кручение, чтобы не вносить заметного люфта в систему.
- Передача вращения между валом двигателя и ведомым валом без выраженного люфта в узле.
- Компенсация радиальной, угловой и осевой несоосности в допустимых пределах за счёт упругости спиральной части.
- Снижение вибраций и ударных нагрузок на подшипники, винты и другие элементы привода.
- Повышение стабильности и повторяемости позиционирования в приводах, работающих в цикличных и динамичных режимах.
По сути, спиральная муфта FC нужна там, где жёсткого втулочного соединения уже недостаточно, а от привода ждут аккуратной, предсказуемой и долговечной работы без паразитных люфтов и ударов.
Конструкция

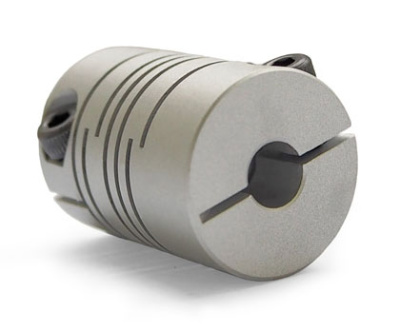

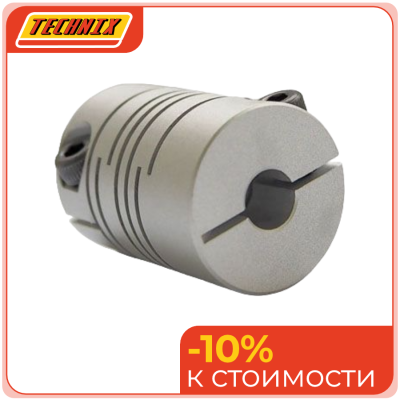

Муфты серии FC выполняются из цельной цилиндрической заготовки с системой спиральных прорезей, образующих упругую рабочую часть. За счёт такой геометрии муфта спиральная сочетает жёсткость на скручивание с возможностью упругих деформаций при небольших перекосах и смещениях валов.
- Цельный корпус — нет отдельных элементов, за счёт чего повышается надёжность и стабильность характеристик.
- Спиральные прорези — формируют упругий участок, который компенсирует несоосность и смягчает динамические нагрузки.
- Зажимной тип крепления — удобен при монтаже и обслуживании, не требует сложной предварительной подготовки валов.
- Компактные габариты — позволяют устанавливать муфту в ограниченном монтажном пространстве, рядом с подшипниковыми опорами и датчиками.
При выборе конкретной модели важно учитывать наружный диаметр, длину, посадочные отверстия под оба вала, номинальный крутящий момент, максимально допустимую скорость вращения и величину компенсируемой несоосности. Это позволяет подобрать муфту соединительную спиральную FC под реальные условия работы механизма.
Преимущества
Спиральные муфты серии FC востребованы в приводах, где требуется совмещать точную передачу момента и компенсацию монтажных отклонений. Конструкция обеспечивает хороший баланс между жёсткостью, плавностью хода и долговечностью узла.
- Практически беззазорная передача крутящего момента — важно для точного позиционирования.
- Компенсация нескольких типов несоосности — радиальной, угловой и осевой в пределах допуска.
- Снижение вибраций и ударных нагрузок — способствует увеличению срока службы подшипников и винтовых пар.
- Простой монтаж и демонтаж — за счёт зажимного исполнения и продуманной геометрии посадочных зон.
- Компактность и универсальность — спиральная муфта FC легко интегрируется в новые проекты и решения по модернизации существующего оборудования.
Для пользователя это означает меньше времени на настройку, более предсказуемое поведение привода и снижение затрат на обслуживание, особенно в оборудовании с интенсивным режимом работы.
Применение
Спиральные муфты FC применяются во всех типах оборудования, где необходимо соединить валы и передать вращение с компенсацией монтажных отклонений и минимальными люфтами. Это актуально как для промышленного оборудования, так и для компактных станков и специализированных установок.
- Металлообрабатывающие и деревообрабатывающие станки с ЧПУ — соединение двигателя и винта или приводного вала.
- Линейные модули, координатные столы и порталы — в узлах, где важны точность и плавность хода.
- Упаковочные, дозирующие и фасовочные машины — для компактных приводных узлов с частыми пусками и остановками.
- Приводы шаговых и сервомоторов, энкодерные и измерительные системы — для стабильной передачи вращения без паразитного люфта.
- Робототехника, лабораторное и испытательное оборудование, автоматизированные линии и манипуляторы.
Как заказать и купить FC
В TECHNIX можно заказать и купить спиральные муфты серии FC с поставкой по Санкт‑Петербургу и другим регионам. Для корректного подбора достаточно передать основные параметры узла и условия эксплуатации — специалисты помогут выбрать подходящую модификацию под ваш привод или проект модернизации.
- Укажите диаметры валов, требуемый крутящий момент, диапазон скоростей и режим работы (постоянный, цикличный, с частыми пусками).
- Опишите тип оборудования: станок с ЧПУ, линейный модуль, упаковочная линия, дозатор, роботизированный узел и т.д.
- Сообщите ограничения по габаритам муфты и допустимой несоосности, а также требования к точности позиционирования.
- Прикрепите чертежи, фото или обозначения текущей муфты, если требуется подбор аналога или замены.
Если вам нужна спиральная соединительная муфта под конкретный двигатель, вал или узел, удобнее всего оставить заявку через сайт или связаться с менеджером по указанным контактам. Так вы получите рекомендации по подбору муфты FC с учётом особенностей вашего оборудования и сможете сразу заказать сопутствующие комплектующие.
Для комплексного решения задачи можно дополнительно перейти в разделы с другими типами соединительных муфт, а также в раздел линейных направляющих, винтов и опор — это позволит собрать совместимый приводной узел TECHNIX из одного каталога.
