Шарико-винтовые передачи (ШВП) — это высокоточные механизмы, преобразующие вращательное движение в линейное с минимальными потерями на трение. Они широко применяются в станках с ЧПУ, робототехнике, медицинском оборудовании и других системах, где критична точность и долговечность. В этой статье мы разберем основные этапы расчета ШВП и поделимся советами по выбору оптимальной конструкции.
О серии
Серия DFU относится к решениям для ШВП, в которых требуется повысить жёсткость пары винт–гайка, уменьшить мёртвый ход и обеспечить более плавное движение по сравнению со стандартными конструкциями без преднатяга.
Ключевая особенность серии DFU — двойная конструкция гайки ШВП с преднатягом, которая помогает устранить осевой зазор, сделать работу привода более стабильной и повысить точность линейного перемещения. Такие гайки особенно востребованы в ЧПУ‑оборудовании, автоматизированных модулях, координатных системах и станках, где критичны безлюфтовая работа, плавный ход и ресурс узла.
Назначение
Основное назначение гайки ШВП DFU — преобразовывать вращательное движение винта в точное поступательное перемещение рабочего узла в составе шарико-винтовой передачи. За счёт двойного исполнения и возможности формирования натяга гайка DFU используется там, где необходимо уменьшить люфт ШВП, улучшить жёсткость передачи и обеспечить стабильное позиционирование в динамических режимах работы.
- Передача осевого усилия от винта ШВП к каретке, столу, порталу или другому подвижному элементу оборудования.
- Компенсация зазора в паре винт–гайка и снижение мёртвого хода в системах точного линейного перемещения.
- Повышение точности позиционирования и повторяемости при работе станков с ЧПУ, автоматических линий и координатных осей.
- Обеспечение плавной и более тихой работы механизма при высоких скоростях подачи и циклической нагрузке.
Конструкция

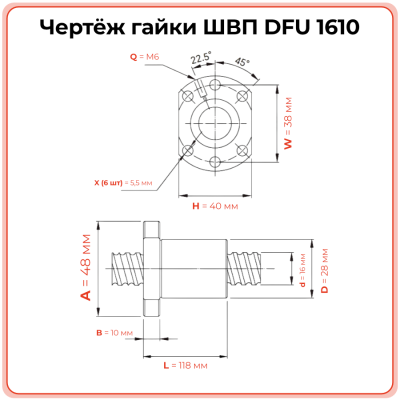

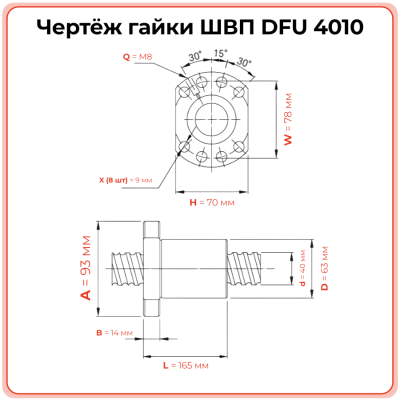

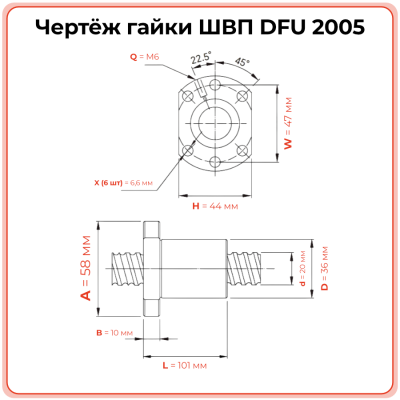

Конструктивно гайка DFU представляет собой двойную шариковую гайку, рассчитанную на работу с винтом ШВП соответствующего диаметра и шага. Особенность серии — удлинённый фланец и двухсекционная схема, позволяющая создавать преднатяг в передаче, за счёт чего устраняется люфт и повышается жёсткость узла.
- Корпус гайки из износостойкой высококачественной стали, рассчитанный на длительную эксплуатацию в нагруженных приводах.
- Внутренние дорожки качения для циркуляции шариков, обеспечивающие низкое трение, плавность хода и эффективность шарико-винтовой пары.
- Фланцевое исполнение для крепления гайки к подвижной части механизма, столу, каретке или корпусу линейного модуля.
- Двойная компоновка с преднатягом для уменьшения осевого люфта, повышения жёсткости и улучшения точности подачи.
- Подбор по техническим параметрам: шаг, диаметр, длина, посадочные размеры, диаметр фланца, отверстия крепления, динамическая и статическая нагрузка, масса и число дорожек качения.
Для корректной работы пары важно подбирать совместимые винты ШВП, учитывать шаг резьбы, диаметр, требуемую точность и условия эксплуатации. Если проект предполагает замену стандартной одинарной гайки на преднатянутую, нужно проверить не только типоразмер, но и монтажные размеры узла.
Преимущества
- Минимальный люфт и мёртвый ход — двойная гайка DFU помогает сформировать преднатяг и сделать шарико-винтовую передачу более жёсткой и точной.
- Плавный и бесшумный ход — конструкция рассчитана на стабильную работу в высокоскоростных операциях, в том числе на станках ЧПУ.
- Высокая точность линейного перемещения — серия DFU подходит для механизмов, где критичны повторяемость, точность подачи и стабильная траектория.
- Износостойкость и ресурс — применение высококачественной стали повышает долговечность гайки ШВП при правильной смазке и обслуживании.
- Совместимость с распространёнными винтами ШВП — это упрощает подбор комплектующих для модернизации станков, линейных модулей и автоматизированных осей.
- Подходят для точных приводов — двойные гайки ШВП DFU востребованы там, где важно снизить вибрации, повысить стабильность подачи и улучшить характеристики безлюфтовой ШВП.
Применение
Гайки ШВП серии DFU применяются в составе шарико-винтовых пар в оборудовании, где необходимы точные осевые перемещения, высокая плавность хода и минимальный люфт. Наиболее часто такие решения используются в промышленности, станкостроении, автоматизации и в системах, где обычной одинарной гайки недостаточно по жёсткости или точности.
- Станки с ЧПУ: оси подачи, координатные столы, порталы, приводы перемещения инструмента и рабочей плоскости.
- Роботизированная техника и автоматизированные комплексы, где нужна точная кинематика линейного перемещения.
- 3D‑принтеры, гравёры, прецизионные модули и специальные машины с повышенными требованиями к точности подачи.
- Линейные модули и приводы в промышленном оборудовании, упаковочных, сборочных и транспортных системах.
- Проекты модернизации, где требуется перейти на более жёсткую и безлюфтовую шарико-винтовую пару с преднатянутой гайкой.
Для комплексного подбора узла рекомендуем также посмотреть шарико-винтовые передачи ШВП, совместимые винты ШВП, а также сопутствующие комплектующие — опоры, держатели и элементы монтажа. Это поможет собрать совместимую передачу под конкретную нагрузку, ход и компоновку оборудования.
Модельный ряд
В линейке TECHNIX серия DFU предназначена для подбора гайки ШВП по типоразмеру винта, шагу и монтажным параметрам. При выборе модели важно учитывать не только условное обозначение, но и реальные технические характеристики: диаметр, шаг, длину гайки, фланец, посадочные размеры, количество крепёжных отверстий, а также расчётные нагрузки.
На сайте TECHNIX также представлены различные винты ШВП, включая популярные исполнения 1204, 1605, 2005, 2505, 2510, 3205 и 3210, что упрощает подбор совместимой пары под нужный шаг, диаметр и режим работы. При необходимости можно ориентироваться на размеры имеющегося винта, чертёж узла или параметры существующего оборудования.
Как заказать и купить гайки ШВП DFU
В TECHNIX можно заказать и купить гайки ШВП DFU для станков с ЧПУ, автоматизированных систем, линейных модулей и другого промышленного оборудования. Для точного подбора рекомендуется заранее подготовить базовые параметры шарико-винтовой пары и условия эксплуатации, чтобы сразу выбрать подходящий типоразмер и исполнение.
- Укажите диаметр и шаг винта ШВП, с которым должна работать двойная гайка DFU.
- Проверьте монтажные размеры: диаметр фланца, посадку, отверстия крепления, длину гайки и требования по компоновке.
- Сообщите рабочие условия: нагрузку, скорость, частоту циклов, требования к люфту, точности и жёсткости.
- Если нужна замена аналога, отправьте чертёж, фото, маркировку или параметры существующей шарико-винтовой передачи.
- Для комплексного заказа имеет смысл сразу подобрать не только гайку, но и винт ШВП, а также другие совместимые компоненты линейной механики.
Дополнительно рекомендуем перейти в раздел ШВП и изучить материалы по выбору, расчёту, монтажу и регулировке шарико-винтовых передач. В каталоге TECHNIX доступны решения для разных типоразмеров и задач — от компактных приводов до промышленных высоконагруженных осей.
Если нужен подбор гайки ШВП DFU под конкретный проект, модернизацию станка или серийную поставку, оставьте заявку на сайте TECHNIX. Это позволит быстрее подобрать подходящую двойную гайку ШВП, совместимый винт, комплектующие и получить решение под реальные параметры вашего оборудования.
