Есть в наличии: 444
Арт.: FK12TECHNIX
Опора ШВП FK12 TECHNIX
Описание
1 509 руб.
/шт
В корзину
Есть в наличии: 4
Арт.: FK10TECHNIX
Опора ШВП FK10 TECHNIX
Описание
1 877 руб.
/шт
В корзину
Есть в наличии: 23
Арт.: BF30TECHNIX
Опора ШВП BF30 TECHNIX
Описание
3 495 руб.
/шт
В корзину
Есть в наличии: 6
Арт.: BF25TECHNIX
Опора ШВП BF25 TECHNIX
Описание
2 174 руб.
/шт
В корзину
Есть в наличии: 20
Арт.: BF20TECHNIX
Опора ШВП BF20 TECHNIX
Описание
1 403 руб.
/шт
В корзину
Есть в наличии: 53
Арт.: BF17TECHNIX
Опора ШВП BF17 TECHNIX
Описание
1 381 руб.
/шт
В корзину
Есть в наличии: 37

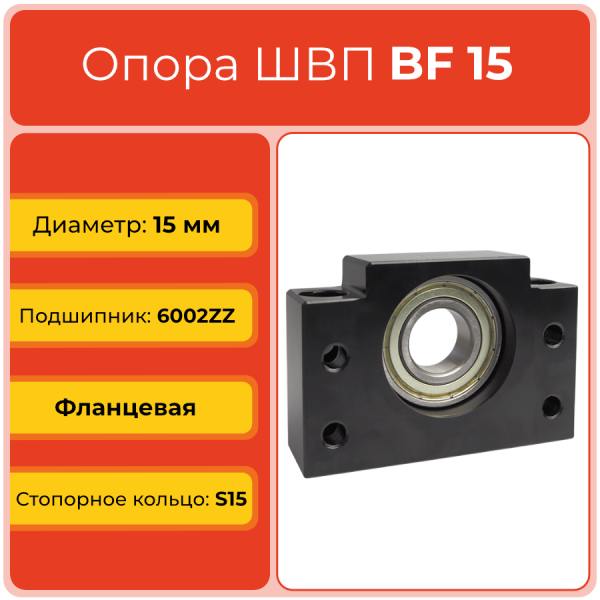

Арт.: BF15TECHNIX
Опора ШВП BF15 TECHNIX
Описание
766 руб.
/шт
В корзину
Арт.: BF12TECHNIX
Опора ШВП BF12 TECHNIX
Описание
631 руб.
/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Есть в наличии: 48
Арт.: BF10TECHNIX
Опора ШВП BF10 TECHNIX
Описание
727 руб.
/шт
В корзину
Есть в наличии: 22
Арт.: BK30TECHNIX
Опора ШВП BK30 TECHNIX
Описание
8 534 руб.
/шт
В корзину
Есть в наличии: 16
Арт.: BK25TECHNIX
Опора ШВП BK25 TECHNIX
Описание
6 211 руб.
/шт
В корзину
Арт.: BK20TECHNIX
Опора ШВП BK20 TECHNIX
Описание
3 977 руб.
/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Есть в наличии: 35

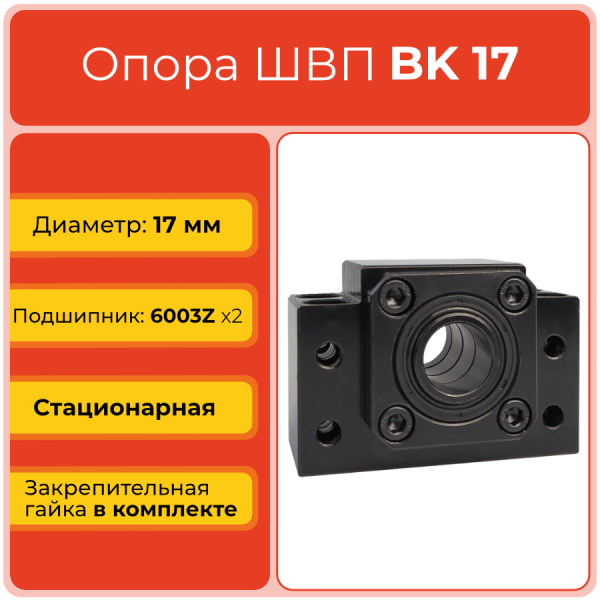

Арт.: BK17TECHNIX
Опора ШВП BK17 TECHNIX
Описание
4 066 руб.
/шт
В корзину
Есть в наличии: 42
Арт.: BK15TECHNIX
Опора ШВП BK15 TECHNIX
Описание
2 834 руб.
/шт
В корзину
Есть в наличии: 33
Арт.: BK12TECHNIX
Опора ШВП BK12 TECHNIX
Описание
1 672 руб.
/шт
В корзину
Арт.: BK10TECHNIX
Опора ШВП BK10 TECHNIX
Описание
1 246 руб.
/шт
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
Вопросы и ответы
Чем направляющие ШВП отличаются от обычных линейных направляющих?
Шарико-винтовая передача (ШВП) преобразует вращательное движение в поступательное за счет циркуляции шариков между винтом и гайкой. В отличие от линейных направляющих, ШВП предназначена прежде всего для передачи осевого усилия, а не для восприятия поперечных нагрузок и задания траектории движения. Поэтому в станках с ЧПУ шарико-винтовые передачи обычно работают совместно с рельсовыми направляющими или направляющими валами.
Как правильно подобрать диаметр и шаг винта ШВП для станка с ЧПУ?
Диаметр винта выбирают с учетом осевой нагрузки, длины передачи, необходимой жесткости и допустимой частоты вращения. Ход ШВП определяет линейное перемещение гайки относительно винта за один оборот и влияет на скорость подачи и расчетное разрешение позиционирования. У однозаходных винтов ход равен шагу резьбы, а у многозаходных зависит от количества заходов.
Можно ли заменить трапецеидальный ходовой винт станка на шарико-винтовую передачу?
Замена возможна при перерасчёте и согласовании всей системы подачи. ШВП обычно имеет более высокий КПД и меньший люфт, но требует совместимых опор, крепления гайки, соединения с приводом и проверки хода и габаритов. Кроме того, из-за возможности обратного хода необходимо отдельно оценить удержание вертикальных нагрузок и требования безопасности.
Как длина винта ШВП влияет на допустимую скорость вращения и устойчивость передачи?
С увеличением расстояния между опорами снижается критическая частота вращения винта, при достижении которой могут возникать опасные поперечные колебания. Допустимая скорость зависит от диаметра винта, его длины и схемы опирания. Дополнительно проверяют устойчивость винта к продольному изгибу при осевой сжимающей нагрузке и допустимую скорость работы шариковой гайки.
Почему возникает люфт или заклинивание шарико-винтовой передачи и как этого избежать?
Осевой люфт может возникать из-за зазора между винтом и гайкой, износа рабочих дорожек или недостаточной жесткости фиксирующей опоры. Причинами заклинивания могут быть несоосность винта и гайки, перекос опор, загрязнение или недостаточная смазка. Для предотвращения неисправностей необходимо обеспечить правильную геометрию монтажа, проверить состояние компонентов ШВП и соблюдать требования производителя к смазыванию и нагрузкам.
