Каретки линейного перемещения подбираются по размерам направляющих и типу применяемых рельс. В таблице приведены основные параметры, которые помогут правильно выбрать каретку для нужной нагрузки и точности позиционирования. Размеры кареток включают длину, ширину, высоту, а также шаг крепёжных отверстий. Эти данные позволяют быстро определить совместимость со стандартными направляющими. Используя таблицу, можно подобрать каретку линейного перемещения по размерам для систем автоматизации, станков и других механизмов, где важна высокая точность и плавность хода. Все размеры кареток указаны в миллиметрах и соответствуют международным стандартам.

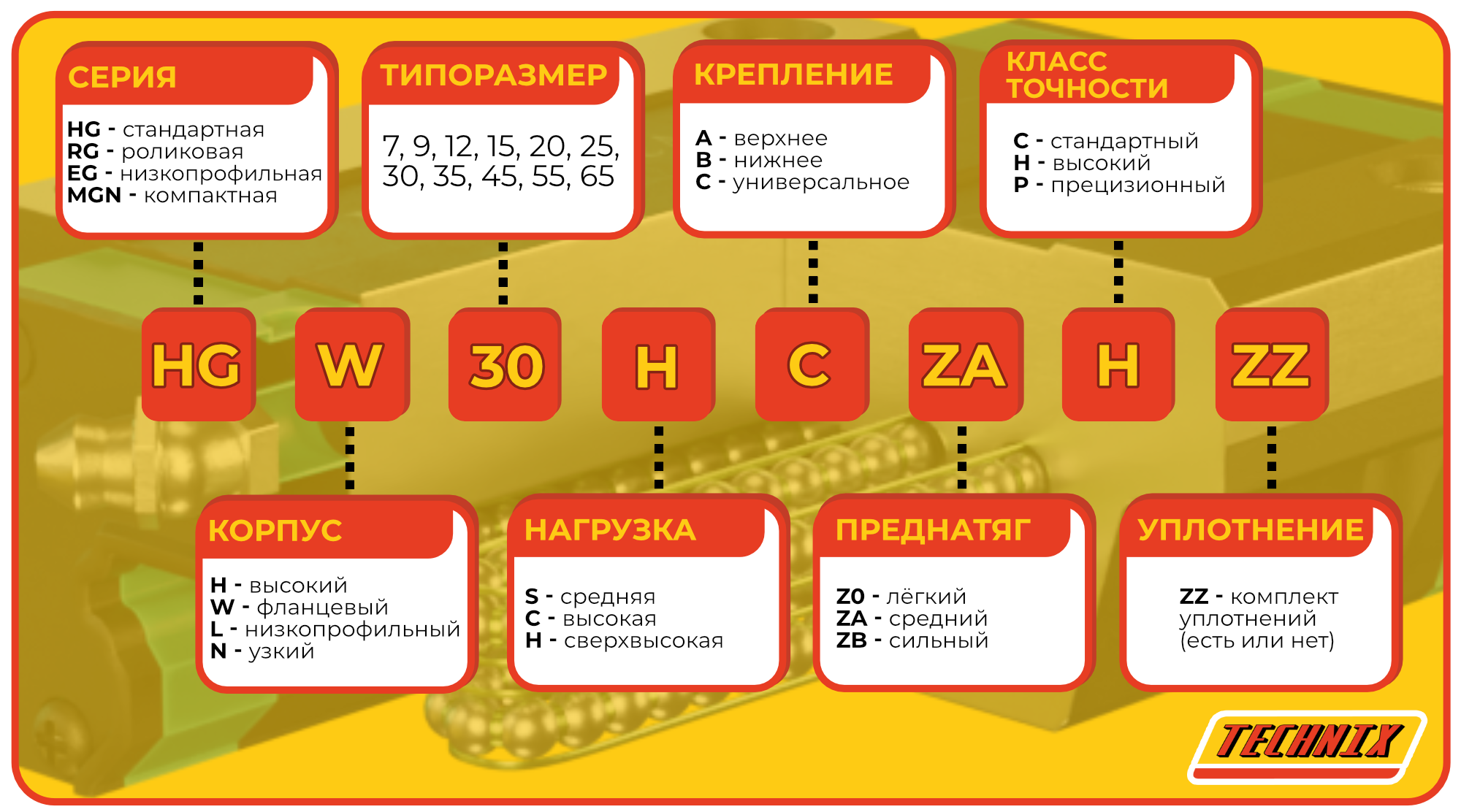

Расшифровка моделей линейных кареток серии HG (стандартная)
| Артикул | Серия | Тип корпуса | Типоразмер | Нагрузка | Крепление | Преднатяг | Класс точности |
|---|---|---|---|---|---|---|---|
| HGH15CAZ0HTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 15 | C (высокая) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| HGH15CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 15 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH15CAZAHZZTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 15 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH20CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 20 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH20CAZAHZZTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 20 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH20HAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 20 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH25CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 25 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH25CAZAHZZTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 25 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH25HAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 25 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH30CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 30 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH30CAZAHZZTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 30 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH30HAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 30 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH35CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 35 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH35CAZAHZZTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 35 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH35HAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 35 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH45CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 45 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH45HAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 45 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH55CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 55 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGH65CAZAHTECHNIX | HG (высокая нагрузка) | H (прямоугольный, высокий) | 65 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL15CAZAHTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 15 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL25CAZ0HTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 25 | C (высокая) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| HGL25CAZAHTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 25 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL25HAZAHTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 25 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL30CAZAHTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 30 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL30HAZ0HTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 30 | H (сверхвысокая) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| HGL30HAZAHTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 30 | H (сверхвысокая) | A (сверху) | ZA (средний) | H (высокий) |
| HGL30HAZAPTECHNIX | HG (высокая нагрузка) | L (низкопрофильный) | 30 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| HGW15CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 15 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW15CCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 15 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW20CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 20 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW20CCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 20 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW20HCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 20 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW20HCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 20 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW25CCZ0HTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 25 | C (высокая) | C (универсальное) | Z0 (лёгкий) | H (высокий) |
| HGW25CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 25 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW25CCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 25 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW25HCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 25 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW25HCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 25 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW30CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 30 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW30CCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 30 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW30HCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 30 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW30HCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 30 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW35CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 35 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW35CCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 35 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW35HCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 35 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW35HCZAHZZTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 35 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW45CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 45 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW45HCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 45 | H (сверхвысокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW55CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 55 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| HGW65CCZAHTECHNIX | HG (высокая нагрузка) | W (фланцевый, широкий) | 65 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
Расшифровка моделей линейных кареток серии RG (стандартная)
| Артикул | Серия | Тип корпуса | Типоразмер | Нагрузка | Крепление | Преднатяг | Класс точности |
|---|---|---|---|---|---|---|---|
| RGH15CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 15 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH20CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 20 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH20HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 20 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH25CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 25 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH25HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 25 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH30CAZAHTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 30 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| RGH30CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 30 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH30HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 30 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH35CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 35 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH35HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 35 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH45CAZAHTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 45 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| RGH45CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 45 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH45HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 45 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH55CAZAHTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 55 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| RGH55CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 55 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH55HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 55 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH65CAZAHTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 65 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| RGH65CAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 65 | C (высокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGH65HAZAPTECHNIX | RG (роликовая) | H (прямоугольный, высокий) | 65 | H (сверхвысокая) | A (сверху) | ZA (средний) | P (прецизионный) |
| RGW30CCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 30 | C (высокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW30HCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 30 | H (сверхвысокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW35CCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 35 | C (универсальное) | ZA (средний) | P (прецизионный) | |
| RGW35HCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 35 | H (сверхвысокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW45CCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 45 | C (высокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW45HCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 45 | H (сверхвысокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW55CCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 55 | C (высокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW55HCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 55 | H (сверхвысокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW65CCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 65 | C (высокая) | C (универсальное) | ZA (средний) | P (прецизионный) |
| RGW65HCZAPTECHNIX | RG (роликовая) | W (фланцевый, широкий) | 65 | H (сверхвысокая) | C (универсальное) | ZA (средний) |
P (прецизионный) |
Расшифровка моделей линейных кареток серии EG (низкопрофильная)
| Артикул | Серия | Тип корпуса | Типоразмер | Нагрузка | Крепление | Преднатяг | Класс точности |
|---|---|---|---|---|---|---|---|
| EGH15CAZ0HTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 15 | C (высокая) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| EGH15CAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 15 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| EGH15CAZBHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 15 | C (высокая) | A (сверху) | ZB (сильный) | H (высокий) |
| EGH15SAZ0HTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 15 | S (средняя) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| EGH15SAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 15 | S (средняя) | A (сверху) | ZA (средний) | H (высокий) |
| EGH20CAZ0HTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 20 | C (высокая) | A (сверху) | Z0 (лёгкий) | H (высокий) |
| EGH20CAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 20 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| EGH20CAZBHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 20 | C (высокая) | A (сверху) | ZB (сильный) | H (высокий) |
| EGH20SAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 20 | S (средняя) | A (сверху) | ZA (средний) | H (высокий) |
| EGH25CAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 25 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| EGH25SAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 25 | S (средняя) | A (сверху) | ZA (средний) | H (высокий) |
| EGH30CAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 30 | C (высокая) | A (сверху) | ZA (средний) | H (высокий) |
| EGH30SAZAHTECHNIX | EG (низкопрофильная) | H (прямоугольный, узкий) | 30 | S (средняя) | A (сверху) | ZA (средний) | H (высокий) |
| EGW15CCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 15 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW15SCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 15 | S (средняя) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW20CCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 20 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW20SCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 20 | S (средняя) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW25CCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 25 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW25SCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 25 | S (средняя) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW30CCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 30 | C (высокая) | C (универсальное) | ZA (средний) | H (высокий) |
| EGW30SCZAHTECHNIX | EG (низкопрофильная) | W (фланцевый, широкий) | 30 | S (средняя) | C (универсальное) | ZA (средний) |
H (высокий) |
Расшифровка моделей линейных кареток серии MG (компактная-миниатюрная)
| Артикул | Серия | Тип корпуса | Типоразмер | Нагрузка | Крепление | Преднатяг | Класс точности |
|---|---|---|---|---|---|---|---|
| MGN12CZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 12 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN12HZ0HMTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 12 | - | A (сверху) | Z0 (лёгкий) | H (высокий) |
| MGN15CHTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 15 | - | A (сверху) | - | H (высокий) |
| MGN15CZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 15 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN15НHTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 15 | - | A (сверху) | - | H (высокий) |
| MGN15HZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 15 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN7CZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 7 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN7HZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 7 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN9CZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 9 | - | - | Z0 (лёгкий) | H (высокий) |
| MGN9HZ0HTECHNIX | MG (компактная) | N (прямоугольный, узкий) | 9 | - | - | Z0 (лёгкий) | H (высокий) |
